Elektroauto invertors un elektromotors: Kā DC kļūst par kustību (2. daļa)
📚 Sērijas navigācija
← 1. daļa: Baterija un augstsprieguma arhitektūra | 2. daļa: Invertors un elektromotors | 3. daļa: BMS, dzesēšana un enerģijas plūsma →
✅ Galvenās atziņas
- Invertors pārveido līdzstrāvu no baterijas trīsfāzu maiņstrāvā ar ārkārtīgi augstu efektivitāti.
- SiC tranzistori aizstāja tradicionālos IGBT, paaugstinot efektivitāti par 4–6%.
- PMSM motori dominē mūsdienu EV — augstāka efektivitāte, bet dārgāki magnēti.
- Reģeneratīvā bremzēšana nav papildfunkcija — tā ir fundamentāla arhitektūras daļa.
- Elektroauto griezes moments ir tūlītējs no 0 rpm — tas maina braukšanas fiziku.
- Vektora kontrole (FOC) ir miljoniem aprēķinu sekundē, kas padara braukšanu gludu.
Ja baterija ir elektroauto enerģijas rezervuārs, tad invertors ir tās sirds — tas kontrolē visu enerģijas plūsmu no baterijas uz riteņiem un atpakaļ. Invertors strādā ar ātrumu, ko cilvēka prāts ne ar ko nevar salīdzinot: vairāk nekā 10 000 aprēķinu sekundē, kontrolējot tūkstošiem voltu un simtiem ampēru ar precizitāti, kas nebūtu iedomājama 20 gadu senā elektronikā.
Invertors: Kas tas patiesībā ir un kāpēc tas ir tik svarīgs?
Baterija ražo līdzstrāvu (DC). Trīsfāzu elektromotors prasa maiņstrāvu (AC). Invertors ir ierīce, kas veic šo transformāciju — un ne tikai to. Tas ir arī pilns motora vadības kontrolieris, kas noteiks jaudu, griezes momentu, ātrumu un pat maina no "dzinēja režīma" uz "ģeneratora režīmu" reģeneratīvajai bremzēšanai.
Mūsdienu EV inverteri ir inženieras mākslas darbi. Tesla Model 3 inverteris sver aptuveni 5 kg, ir cieši integrēts kopā ar elektromotoru vienā blokā un pārvalda līdz 350 kW (474 ZS) ar efektivitāti ~97%. Salīdzinājumam, tipisks automobiļa ģenerators (alternators) ir primitīvs blakus šai iekārtai.
Kā darbojas invertors — PWM principā
Invertora darba princips ir Pulse Width Modulation (PWM) jeb impulsa platuma modulācija. Iekšā ir 6 jaudas tranzistori, organizēti trīs "puskolonnās" (pāros) — viens pāris katrai fāzei. Katrs tranzistors var būt vai nu pilnīgi atvērts (ON) vai pilnīgi aizvērts (OFF) — nekad starpstāvoklī.
Slēdzot tranzistorus ON/OFF ar ļoti augstu frekvenci (8–20 kHz) un mainot katra impulsa ilgumu, invertors efektīvi rada sinhronizētu trīsfāzu AC signālu. Tas nav pilnīgi gluds sinusoids — tas ir ātru ON/OFF impulsu virkne, bet motora induktivitāte darbojas kā "glūdinātājs", integrējot šos impulsus par gandrīz gludu AC vilni.
🔧 Analogija: PWM kā ventilatora ātruma kontrole
Iedomājieties ventilatoru ar tikai ON/OFF slēdzi. Ja ventilatoru ieslēdzat 50% laika un izslēdzat 50% laika ar ļoti ātru frekvenci — ventilatora spārni (pateicoties inercijai) griežas ar pusi ātruma. Mainot ON proporciju (darba ciklu), mainiet vidējo ātrumu. Invertors dara to pašu ar elektrisko jaudu un motora induktivitāti kā "inerci".
IGBT pret SiC: Tranzistoru revolūcija
Vēsturiski invertori izmantoja IGBT (Insulated-Gate Bipolar Transistor) tranzistorus. Tie bija lieliski savam laikam — var kontrolēt lielas strāvas ar nelielu vadības signālu. Taču tiem ir trūkums: lēna slēgšana un augsti slēgšanas zudumi. Katru reizi, kad IGBT pārveidojas no ON uz OFF vai otrādi, daļa enerģijas zūd siltumā. Ar 10 kHz frekvenci šie zudumi summējas.
2017. gadā Tesla Model 3 ieviesa SiC (Silīcija Karbīda) MOSFET tranzistorus vilkmes inverterī — pirmais masveida ražotais EV ar šo tehnoloģiju. Rezultāts bija izmērāms: invertera efektivitāte no ~94% pieauga uz ~98%. Šķiet maz? Pie 200 kW braukšanas jaudas, 4% atšķirība nozīmē 8 kW enerģijas, kas ietaupa ievērojamu diapazonu katrā braucienā.
| Parametrs | IGBT | SiC MOSFET |
|---|---|---|
| Slēgšanas zudumi | Augstāki | Par 50–70% zemāki ✓ |
| Maks. darba temperatūra | ~150°C | ~175°C ✓ |
| Slēgšanas ātrums | Lēnāks | Daudz ātrāks ✓ |
| Invertera efektivitāte | ~93–95% | ~97–98% ✓ |
| Cena | Zemāka ✓ | Aptuveni 3–5× dārgāka |
| Mūsdienu izmantošana | Budžeta EV, vecāki modeļi | Tesla, BYD, Rivian, premium EV |
SiC cena samazinās strauji — analītiķi lēš, ka līdz 2027. gadam cenu starpība starp IGBT un SiC samazināsies tik ļoti, ka SiC kļūs par standartu pat budžeta segmentā.
Elektromotori: PMSM pret indukcijas motoriem
Elektroauto motoorus var iedalīt divās galvenajās kategorijās, un abu priekšrocības ir pietiekami nozīmīgas, lai arī šodien koeksistētu tirgū. Tesla faktiski izmanto abus viena auto ietvaros — Tesla Model S Dual Motor aizmugurē izmanto PMSM, priekšā — indukcijas motoru.

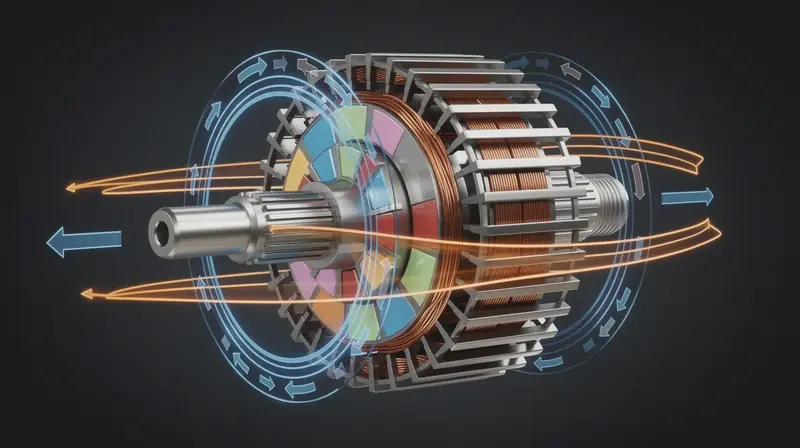

PMSM — Pastāvīgo magnētu sinhronais motors
PMSM rotoram ir iestiprināti pastāvīgie magnēti (parasti neodīms-dzelzs-bors — NdFeB). Statora elektromagnēti rades rotējošu magnētisko lauku, kas "velk" rotoru magnētus līdzi. Rotors griežas tieši sinhronā ar statora lauku — tātad ne slipu (rotors nespalst atpakaļ).
- Priekšrocības: Augstāka efektivitāte visā ātruma diapazonā, augstāks jaudas/svara attiecība, labāk zemā ātrumā un apstāšanās griezes momentā.
- Trūkumi: Pastāvīgie magnēti satur kritiski svarīgus zemes elementus (neodīmu, disproziumu) — Ķīna kontrolē 90%+ pasaules ražošanu. Augstā ātrumā magnēti rada "pretEMF", kas ierobežo maksimālo ātrumu bez sarežģītas lauka vājināšanas.
Indukcijas motors (Asinhronais motors)
Indukcijas motors ir Nikolā Tesla izgudrojums no 1887. gada — un tas joprojām ir viens no visefiektīvākajiem elektroierīces veidiem augstā ātrumā. Rotoram nav pastāvīgo magnētu — mainīgais magnētiskais lauks iedala strāvu rotora vadītājos (indukcija), kuras savukārt rada magnētisko lauku, kas mijiedarbojas ar statoru. Rotors nedaudz "atpaliek" no statora lauka (slips) — tas ir nepieciešams, lai varētu rasties griezes moments.
- Priekšrocības: Nav retu zemes metālu, var brīvi griezties bez jaudas patēriņa (noderīgi pie "kūsta" līdz akselei konFIGURĀCIJĀ), augstāks maksimālais ātrums.
- Trūkumi: Zemāka efektivitāte zemos ātrumos, griezes moments zemāks par PMSM pie vienāda svara.
Vektora kontrole (FOC) — algoritms, kas visu padara gludu
Lauka orientētā kontrole (Field-Oriented Control) ir invertera programmatūras algoritms, kas matemātiski transformē motora fiziku no sarežģītas trīsfāzu AC sistēmas uz vienkāršāku DC līdzvērtību. Tas ļauj neatkarīgi kontrolēt griezes momentu un magnētiskā lauka intensitāti.
Rezultāts: invertors vienmēr zina precīzu rotora stāvokli (pateicoties encoderim vai Resolver sensoram) un aprēķina, tieši kādu strāvu piegādāt katrai fāzei nākamajā 100 mikrosekundē. Šis process notiek ~10 000 reizes sekundē. Bez FOC elektroauto griezes moments būtu trīcošs un nevienmērīgs — ar FOC tas ir ārkārtīgi gluds un tūlītējs.
Reģeneratīvā bremzēšana: Invertors apgrieztā virzienā
Reģeneratīvā bremzēšana ir viena no elektroauto maģiskajām īpašībām — bet tā nav maģija. Tā ir fizika: motors darbojas kā ģenerators. Kad atlaižat akseleratoru vai spiežat bremzi elektroauto, invertors pārslēdz darbības veidu:
- Motors pārstāj saņemt strāvu no invertera un sāk radīt strāvu no riteņu kinētiskās enerģijas.
- Invertors tagad darbojas kā taisngrieze (rectifier) — pārveido AC maiņstrāvu no motora atpakaļ DC.
- Šī DC strāva plūst atpakaļ akumulatorā, uzlādējot bateriju.
- Auto palēninās — jo motor/ģenerators ir pretestība riteņu rotācijai.
🔄 Cik enerģijas reāli atgūst?
| Braukšanas apstākļi | Atgūtā enerģija |
|---|---|
| Pilsēta (stop-go) | 15–30% |
| Kalnu nobrauktuve | 25–40% |
| Automaģistrāle (nemainīgs ātrs) | 2–5% |
| Piepilsēta (jaukta) | 10–20% |
*Reģenerācijas efektivitāte pati par sevi ir 70–85% — ne visu kinētisko var atgūt.
Vienas pedāļa braukšana un maksimālā reģenerācija
Mūsdienu EV piedāvā "vienas pedāļa braukšanu" (One-Pedal Driving) — atlaistu akseleratoru reģenerācija ir tik spēcīga, ka auto pietiekami palēninās pilsētā bez bremžu pedāļa lietošanas vispār. Nissan Leaf ar e-Pedal var pilnīgi apstāties ar tikai akseleratoru. BMW i3 ar B režīmu nodrošina agresīvu reģenerāciju ~0.3g.
Taču ir fiziskais ierobežojums: ja baterija ir pilnībā uzlādēta, reģeneratīvā bremzēšana ir ierobežota jo nav kur likt enerģiju. Šādos gadījumos (piemēram, braucot no kalna ar pilnu bateriju) sistēma automātiski pārslēdzas uz mehāniskām bremzēm. Tas ir iemesls, kāpēc dažādi EV iesaka braukt ar 90% bateriju, dodoties kalnainos maršrutos.
Tūlītējs griezes moments: Fizikas maģija
Viena no visbiežāk pieminētajām elektroauto priekšrocībām ir tūlītējs griezes moments. Taču ko tas faktiski nozīmē inženierdisciplīnas skatpunktā?
Iekšdedzes dzinējs rada griez momentu tikai pie noteikta RPM diapazona — parasti maksimumu pie 3000–6000 RPM. Pirms tam ir "sagatavošanās" fāze, kad tvaika spiediens pieaug, droseles vārstis atveras, turbokompresors sāk darboties. Tas viss aizņem laiku — tāpēc ir "turbo lag" un vajag pārslēgt ātrumkārbas.
Elektromotors rada griezes momentu ar elektromagnētisko mijiedarbību — tā ir tūlītēja. No 0 RPM līdz maksimālajam ātrumam griezes moments ir pieejams uzreiz. Tesla Model S Plaid ar trim motoriem rada 1420 Nm parasti no 0 RPM un sasniedz 100 km/h 2.1 sekundē — ātrāk nekā F1 auto (kuras paātrina ~2.5 sekundēs), taču ar pēdām uz asfalta nevis slaikā lidmašīnas segumā.
Biežāk uzdotie jautājumi
Kāpēc SiC tranzistori ir labāki par IGBT un EV?
SiC MOSFET slēdz par 50–70% ātrāk nekā IGBT, kas nozīmē mazāk enerģijas zudumu katrā slēgšanas ciklā. Tas ļauj augstāku PWM frekvenci (mazāk trokšņu motorā), mazāku radiatoru un vieglu inverteri. Tesla Model 3 bija pioniieris 2017. gadā — no ~5% zudumiem IGBT uz ~2% SiC, tas enerģijas saglabāšanas izteiksmē tieši palielina diapazona.
Kāpēc Tesla izmanto gan PMSM, gan indukcijas motoru?
Tesla Model S/X Dual Motor konfigurācijā: aizmugures PMSM ir efektīvāks zemos ātrumos un normālā braukšanā (lielākā daļa laika), priekšas indukcijas motors ir efektīvāks augstā ātrumā un var brīvi griezties bez pretestības, kad nav vajadzīgs. Šī kombinācija dod vislabāko efektivitāti visa ātruma diapazonā.
Vai reģeneratīvā bremzēšana nodilst bremzes?
Gluži pretēji — reģenerācija ievērojami samazina mehānisko bremžu nolietojumu. EV īpašnieki bieži ziņo, ka sākotnējās bremžu kluciņi (pads) ilgst divreiz vai pat trīs reizes ilgāk nekā ICE auto. Pastāv gan cita problēma: mehāniskās bremzes tiek lietotas tik reti, ka dažreiz sāk rūsēt — īpaši mitros klimatos. Porsche Taycan un BMW i atrisina to ar periodiskiem "bremžu kalibrēšanas braucieniem".
Cik precīzi invertors kontrolē griezes momentu?
Mūsdienu EV inverteri kontrolē griezes momentu ar precizitāti ±1–2 Nm, atjauninot aprēķinus ~10 000 reizes sekundē. Šī precizitāte ir iemesls, kāpēc EV var tik efektīvi kontrolēt stabilitāti un trakciju bez tradicionālas mehāniskās ātrumkārbas. Katrā riteņ brāzā Torque Vectoring sistēma var pielāgot katra motora griezes momentu neprātīgā ātrumā.
➡️ Turpiniet sēriju
3. daļā aplūkosim BMS — bateriju vadības sistēmu, termiskās vadības sistēmu, DC-DC konverteru, OBC lādētāju un to, kā visa enerģija plūst no lādētāja līdz riteņam un atpakaļ.
Lasīt 3. daļu →Avoti un atsauces
1. Tesla Engineering — "SiC MOSFET in Model 3 Powertrain: Efficiency and Thermal Improvements" (2017)
2. IEEE Transactions on Power Electronics — "Field-Oriented Control of PMSM for EV Traction Applications"
3. SAE International — "Regenerative Braking Energy Recovery in Battery Electric Vehicles" (J2464)
4. Infineon Technologies — "SiC vs IGBT: Selecting the Right Power Semiconductor for EV Inverters" (2023)
5. Nissan Technical Review — "e-Pedal One-Pedal Driving System: Engineering and Driver Behavior Study"
6. Porsche Engineering — "Taycan 800V Architecture: Inverter Design and Thermal Management"
