Elektroauto BMS, dzesēšana un enerģijas plūsma: Pilnīgais ceļvedis (3. daļa)
📚 Sērijas navigācija
← 1. daļa: Baterija un augstsprieguma arhitektūra | ← 2. daļa: Invertors un elektromotors | 3. daļa: BMS, dzesēšana un enerģijas plūsma
✅ Galvenās atziņas
- BMS ir baterijas "nervu sistēma" — bez tās litija jonu baterija ir bīstama.
- SOC un SOH aprēķins ir sarežģīta matemātika, ne tikai voltmetrs.
- Latvijas ziemā bez baterijas termiskās vadības var zaudēt 30–40% diapazona.
- 12V akumulators ir kritiski svarīgs — tā bojājums bloķē visu augstsprieguma sistēmu.
- Pilna enerģijas plūsma no maiņstrāvas ligzdas līdz riteņam ietver 5 konversijas ar ~82–88% kopējo efektivitāti.
- CAN bus savienojums nodrošina, ka visi komponenti komunicē reāllaikā.
Pēc baterijas uzbūves (1. daļa) un invertera/motora principiem (2. daļa), šajā noslēguma rakstā aplūkosim sistēmu, kas visu tur kopā — BMS (Battery Management System). Aplūkosim arī termisko vadību, DC-DC konverteru, OBC lādētāju un pilnu enerģijas plūsmas ceļu no sienas kontaktdakšas līdz riteņam.
BMS: Baterijas nervu sistēma
Battery Management System (BMS) nav tikai "monitors" — tas ir aktīvs, autonoms vadības sistēma, kas nepārtraukti veic tūkstošiem mērījumu un lēmumu sekundē. Bez BMS litija jonu baterija ir potenciāli bīstama — pārlāde, pārkaršana vai dziļa izlāde var neatgriezeniski bojāt šūnas vai pat radīt ugunsgrēku.
BMS galvenās funkcijas detalizēti
| Funkcija | Detaļas | Kāpēc kritiski? |
|---|---|---|
| Šūnu monitorings | Spriegums ±1 mV, temperatūra ±0.5°C katrā šūnā | Atklāj bojātas/vājas šūnas pirms problēmas |
| SOC aprēķins | Coulomb counting + OCV korekcija | Precīzs diapazona rādījums panelī |
| SOH novērtēšana | Kapacitātes mērīšana cikla laikā | Baterijas nolietojuma izsekošana |
| Šūnu balansēšana | Aktīvā vai pasīvā izlīdzināšana | Novērš kapacitātes zudumu no vājām šūnām |
| Termiskā vadība | Dzesēšanas/sildīšanas sistēmas kontrole | Optimāla temperatūra = ilgāks mūžs |
| Drošības aizsardzība | HV atvienošana, pyrofuse aktivizē | Ugunsgrēka un bojājumu novēršana |
| Komunikācija | CAN bus uz VCU, invertoru, OBC | Visa sistēma rīkojas koordinēti |
SOC (State of Charge): Nav tikai voltmetrs
Daudziem šķiet, ka SOC aprēķins ir vienkāršs — izmēro spriegumu, atskaita to uz procentiem. Realitātē tā ir sarežģīta matemātika ar diviem galvenajiem algoritmiem:
- Coulomb Counting (Ampērstundu integrācija): BMS reāllaikā integrē ieplūstošo/izplūstošo strāvu laika gaitā. Zinot, cik jaunā baterijā ir kapacitātes, un izsekojot, cik "iztērēts" kopš pēdējās kalibrācijas, var aprēķināt SOC. Problēma: mērīšanas kļūdas summējas laika gaitā.
- Open Circuit Voltage (OCV) korekcija: Kad auto stāv ilgi bez slodzes, šūnu spriegums stabilizējas uz vērtību, kas precīzi atbilst SOC. BMS izmanto šo momentu, lai "atkalibrētu" SOC algoritmu un noņemtu uzkrātās kļūdas.
LFP bateriju SOC aprēķins ir īpaši sarežģīts — to OCV līkne ir ļoti plakana vidējā diapazonā (no ~20% līdz ~80%). Tas nozīmē, ka mazas sprieguma izmaiņas atbilst lielām SOC izmaiņām, padarot precīzu nolasīšanu grūtāku. Tāpēc LFP baterijās SOC rādījums var "uzlēkt" nelineāri.
SOH: Kā mērīt baterijas "vecumu"?
SOH (State of Health) ir baterijas aktuālās kapacitātes attiecība pret sākotnējo kapacitāti. 100% SOH = jauna baterija. 80% SOH = baterija veic tikai 80% no sākotnējā diapazona. Ražotāji bieži garantē vismaz 70–80% SOH pēc 8 gadiem vai 160 000 km.
BMS aprēķina SOH, veicot katra pilnā cikla analīzi — cik enerģijas faktiski var uzglabāt salīdzinājumā ar teorētisko maksimumu. Ietekmē faktori:
- Ciklu skaits un dziļums (dziļi cikli nodilst vairāk)
- Temperatūra — augsta un zema temperatūra paātrina degradāciju
- Uzlādes ātrums — biežas ātras uzlādes vairāk nodilst NMC
- Uzlādes limit — uzlādējot regulāri līdz 100% (NMC) paātrina nolietojumu
Šūnu balansēšana: Kāpēc nav perfektu bateriju?
Pat rūpnieciskā ražošanā šūnas nav identiskas. Katra šūna ir nedaudz atšķirīga — ±2–5% kapacitātes starpības ir norma. Laika gaitā šīs atšķirības palielinās. Ja netiks balansētas, "vājākā šūna limitēs visu pakotni" — baterija uzskata, ka ir tukša, kad vājākā šūna ir izlādēta, pat ja pārējās vēl ir daļēji uzlādētas.
Pasīvā balansēšana vs Aktīvā balansēšana
| Kritērijs | Pasīvā | Aktīvā |
|---|---|---|
| Princips | Enerģiju dedzina siltumā | Enerģiju pārvieto uz vājāku šūnu |
| Sarežģītība | Vienkārša | Sarežģīta (konverteri) |
| Enerģijas efektivitāte | Neefektīva (~zudumi) | Efektīva (90%+) |
| Cena | Lēta | Dārgāka |
| Izmantošana | Lielākā daļa EV | Premium EV, PHEV |
Termiskā vadība: Dzesēšana un sildīšana
Temperatūra ir baterijas ienaidnieks — gan aukstums, gan karstums. Optimālā litija jonu baterijas darba temperatūra ir 20–40°C. Latvijā tas nozīmē, ka gandrīz visu gadu BMS aktīvi silda vai dzesē bateriju.

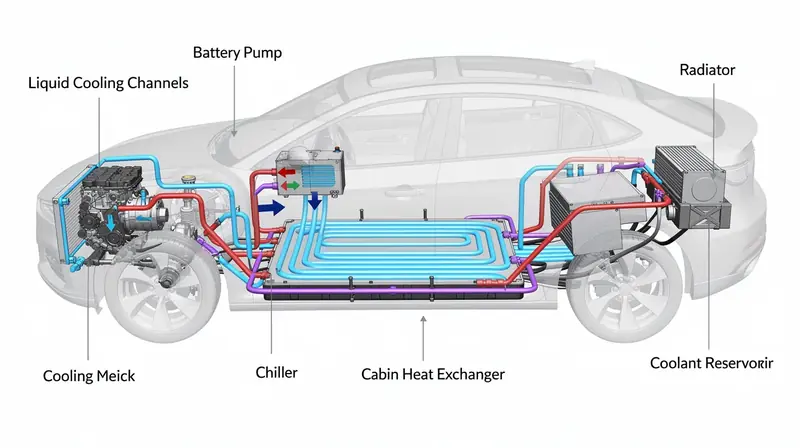

Dzesēšanas sistēmas veidi
| Tips | Darbības princips | Priekšrocības/Trūkumi | Piemēri |
|---|---|---|---|
| Gaisa dzesēšana | Ventilatori pūš gaisu caur akumulatoru | Vienkārša, lēta / neefektīva karstumā | Nissan Leaf (vecāki gadi), BMW i3 daļēji |
| Šķidruma dzesēšana | Dzesēšanas šķidrums plūst caur plāksnēm ap/caur akumulatoru | Ļoti efektīva, vienmērīga / sarežģītāka | Tesla, VW MEB, Hyundai E-GMP, BMW iX |
| Iegremdēšana šķidrumā | Šūnas tieši iegremdētas dielektrisks šķidrumā | Maksimāla efektivitāte / ļoti dārga, jauna tehnoloģija | Daži eksperimentāli EV, datu centri |
Tesla izmanto vienu no progresīvākajām šķidruma dzesēšanas sistēmām — caurules ar šķidrumu iet caur šūnu kolonnām (nevis tikai ap tām), nodrošinot ātru un vienmērīgu siltuma noņemšanu. Tas ir iemesls, kāpēc Tesla baterijas degradācija ir zemāka par lielāko daļu konkurentu.
🇱🇻 Latvijas klimate: Baterijas izaicinājumi
Latvijā ar ziemas temperatūrām līdz -25°C un karstiem vasaras dienām baterijas termiskā vadība ir īpaši svarīga:
- Ziema (-15°C): Bez priekšsildīšanas var pazaudēt 30–40% diapazona; ātro uzlādi automātiski ierobežo sistēma.
- Pavasaris/rudens: Optimāls — baterija strādā labāk nekā jebkurā citā sezonā.
- Vasara (+30°C): Baterija pēc ilga drivinga var sasniegt 40–50°C; dzesēšana darbojas pastāvīgi.
- Padoms: Izmantojiet "priekškondicionēšanas" funkciju EV lietotnē — lika sildīt bateriju pirms brauciena, kamēr auto vēl pie lādētāja.
DC-DC konverters un 12V sistēma
Katrs elektroauto — neatkarīgi no tā, cik moderns tas ir — joprojām satur tradicionālu 12V akumulatoru un 12V elektroinstalāciju. Tas šķiet paradoksāli, bet ir saprotams: visa drošības un komforta elektronika ir projektēta 12V bāzē. ABS, gaisa spilveni, lukturi, ESP, alarma sistēma, loga pacēlāji — viss darbojas ar 12V.
DC-DC konverters aizvieto ICE auto alternatoru. Tas saņem augsto spriegumu no HV baterijas (400–800V) un to pazemo uz 13.5–14.5V, ar ko uzlādē 12V akumulatoru un baro 12V sistēmu. Tipiskā DC-DC konvertera jauda ir 1.5–3 kW, un efektivitāte 90–95%.
⚠️ Kritiski svarīgi: 12V un HV savienojums
Ja 12V akumulators pilnībā izlādējas elektroauto, augstsprieguma kontaktori NEVAR aizvērties. Kontaktori ir elektrometāniski slēdži, kurus vada 12V signāli — bez 12V barošanas tie paliek atvērti. Auto nespēj startēt, pat ja HV baterija ir 80% pilna. Tas ir EV viens no visbiežāk neizprastiem traucējumiem — risinājums ir 12V "paceptrūberis" (jump start) vai 12V akumulatora nomaiņa.
OBC (On-Board Charger): Mājas uzlādes mozaīka
Kad pievienojat elektroauto mājas vai publiskajai AC uzlādes iekārtai, enerģija neiet tieši uz bateriju. Tā iet caur OBC (On-Board Charger / Iebūvētais lādētājs) — ierīci, kas pārvērš maiņstrāvu (AC) no tīkla par līdzstrāvu (DC) baterijas uzlādēšanai.
| OBC jauda | Uzlādes laiks (60 kWh baterija) | Nepieciešamā infrastruktūra |
|---|---|---|
| 3.7 kW (16A, 230V) | ~16 stundas | Standarta 230V kontaktdakša |
| 7.2–7.4 kW (32A, 230V) | ~8–9 stundas | Wallbox vai publisks 7kW lādētājs |
| 11 kW (16A, 3-fāzu) | ~6 stundas | 3-fāzu Wallbox, publisks 11kW |
| 22 kW (32A, 3-fāzu) | ~3 stundas | 3-fāzu 22kW lādētājs (reti mājas) |
Ātrā DC uzlāde (CCS, CHAdeMO, Tesla SC) apiet OBC pilnīgi — ārējais lādētājs pats veic AC/DC konversiju un padod DC tieši baterijā, ko BMS uzrauga. Tāpēc DC ātrie lādētāji ir daudz jaudīgāki (līdz 400 kW), neierobežojoties ar OBC jaudu.
Augstsprieguma kontaktori: HV ķēdes vārtusargi
Augstsprieguma kontaktori (HV Main Contactors) ir elektrometāniski slēdži, kas fiziski savieno vai atvienojas no HV baterijas no pārējās augstsprieguma sistēmas. Katrs EV parasti ir vismaz 3 kontaktori:
- Pozitīvais galvenais kontaktors — savieno HV baterijas pozitīvo termināli ar HV busu.
- Negatīvais galvenais kontaktors — savieno negatīvo termināli.
- Pre-charge kontaktors (ar iebūvētu rezistoru) — pirmais aizveras, lai ierobežotu inrush strāvu invertera kondensatoru uzlādēšanā.
Startēšanas secība: Vispirms pre-charge kontaktors aizveras → invertera busu kondensatori lēnām uzlādējas (caur rezistoru, ierobežojot strāvu) → kad kondensators uzlādēts, galvenie kontaktori aizveras → pre-charge kontaktors atveras. Tas novērš elektrisko "lēci" (arc), kas bojātu kontaktorus un kondensatorus.
CAN Bus: Visu sistēmu komunikācija
Elektroauto visi vadības bloki komunicē caur CAN bus (Controller Area Network) — robustais industriālais tīkls, kas ļauj simtiem ECU (elektronisko vadības bloku) apmainīties datiem reāllaikā ar ātrumiem 125 kbps līdz 1 Mbps.
Tipiskā EV CAN tīkla dalībnieki: BMS ↔ VCU (Vehicle Control Unit) ↔ Invertors ↔ OBC ↔ DC-DC ↔ Klimatizācijas vadības bloks ↔ Informācijas sistēmas. Kad jūs spiežat akseleratora pedāli, šī secība notiek milisekundēs: Pedāļa pozīcija → VCU → CAN bus ziņojums inverterim → invertors izskaita griezes momentu → motors reaģē. Viss šis cikls aizņem mazāk par 10 milisekundēm.
Pilna enerģijas plūsma: No sienas līdz riteņam
Noslēgsim sēriju ar ko praktiski svarīgu — kur aiziet enerģija, ko jūs maksājat elektroenerģijas rēķinā:
🔌 AC uzlāde un braukšana (pilnā ķēde)
- Tīkla AC → OBC → DC baterijā: OBC efektivitāte ~93%. Par katriem 100 kWh, ko rāda elektrības skaitītājs, baterijā nonāk ~93 kWh.
- Baterijā → Augstsprieguma bus (kontaktori): Zudumi minimāli (~0.5%).
- Bus → Invertors (DC→AC): SiC invertera efektivitāte ~97%. No 93 kWh → ~90 kWh sasniedz motoru.
- Motors (elektroenerģija → mehāniskā jauda): PMSM efektivitāte ~95%. → ~85.5 kWh mehāniskā jauda.
- Reduktors un ass: ~98% efektivitāte. → ~83.8 kWh riteņos.
Kopējā "siena-uz-riteni" (Wall-to-Wheel) efektivitāte: ~84%
Salīdzinājumam: iekšdedzes dzinēja "tank-to-wheel" efektivitāte: 20–35%
🔄 Reģeneratīvā bremzēšana (atpakaļplūsma)
Bremzējot, enerģija plūst atpakaļ: Riteņi → Reduktors → Motors (darbojas kā ģenerators, AC) → Invertors (kā taisngrieze, AC→DC, ~97%) → Baterijā. Kopējā reģenerācijas efektivitāte: ~75–82%. Nozīmē — no 10 kWh kinētiskās enerģijas, kas citādi zūd karstumā bremzēs, atgūst ~7.5–8.2 kWh.
Biežāk uzdotie jautājumi
Kas ir BMS un ko tas dara?
BMS (Battery Management System) ir elektroauto baterijas "nervu sistēma". Tas uzrauga katras šūnas spriegumu (±1 mV), temperatūru (±0.5°C), aprēķina SOC (uzlādes līmeni) un SOH (baterijas veselību), vada šūnu balansēšanu un termisko sistēmu, un aizsargā sistēmu, ierobežojot strāvu vai atvienojot HV ķēdi avārijas brīdī. Bez BMS litija jonu baterija ir potenciāli bīstama.
Kāpēc 12V akumulatora izlāde bloķē EV?
Augstsprieguma kontaktori — slēdži, kas savieno HV bateriju ar auto — ir elektromehāniski un tiem vajag 12V vadības signālu, lai aizvertos. Ja 12V akumulators ir tukšs, kontaktori paliek atvērti, HV sistēma paliek atvienota, un auto nespēj startēt. Risinājums: "paceltrubīt" (jump start) 12V akumulatoru, ko var izdarīt no cita auto vai no pārnēsajamas lādēšanas stacijas.
Cik enerģiski efektīvs ir elektroauto salīdzinājumā ar benzīna auto?
EV kopējā "no sienas līdz riteņam" efektivitāte ir ~80–88%. Benzīna auto "tvertne līdz riteņam" efektivitāte ir 20–35%. Pat ņemot vērā elektrības ražošanas zudumus (elektrostacijas ~40–50% efektivitāte), kopējā "no naftas līdz riteņam" (well-to-wheel) efektivitāte EV ir 25–35%, benzīnam — 15–25%. EV ir ~2× efektīvāks pat ar neatjaunojamu enerģiju; ar saules vai vēja enerģiju — daudz vairāk.
Kā priekšsildīt bateriju Latvijas ziemā?
Lielākā daļa mūsdienu EV ļauj iestatīt baterijas priekšsildīšanu caur ražotāja mobilo lietotni (Tesla, Volkswagen ID, BMW, Hyundai). Iestatiet atbraukšanas laiku — auto automātiski iesildīs bateriju, kamēr vēl ir pie lādētāja. Tas nozīmē, ka priekšsildīšanas enerģija nāk no sienas, ne baterijas. Dodoties uz ātro lādētāju, ieslēdziet navigāciju uz to — daudzos modeļos (Tesla, Porsche) tas automātiski aktivizē baterijas priekšsildīšanu optimālai uzlādes temperatūrai.
✅ Sērija pabeigta
Jūs esat izlasījis visas 3 daļas par elektroauto elektrisko sistēmu. Tagad zināt vairāk nekā lielākā daļa EV īpašnieku — un pat daži mehāniķi.
