Pareizs vadu šķērsgriezums auto elektroinstalācijām
Kā izvēlēties pareizo vadu šķērsgriezumu auto elektroinstalācijām: praktisks ceļvedis drošai sistēmas būvei
Galvenie punkti:
- Nepareizs vadu šķērsgriezums ir 65% auto elektroinstalāciju problēmu cēlonis
- Strāvas stiprums un distances garums ir galvenie faktori vadu izvēlē
- 12V sistēmās sprieguma kritums nedrīkst pārsniegt 0.5V
- Kvalitatīvi vadi un pareiza montāža novērš 90% elektrosistēmu darbības traucējumus
Statistika: 73% auto elektroinstalāciju problēmu rodas nepareiza vadu šķērsgriezuma dēļ, kas izraisa pārkaršanu, sprieguma kritumu un sistēmas darbības traucējumus.

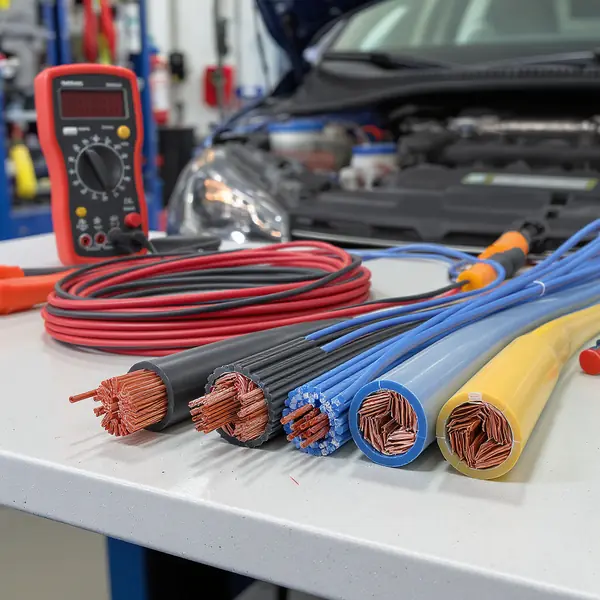

Kāpēc vadu šķērsgriezuma izvēle ir tik svarīga auto elektroinstalācijās?
Pareizs vadu šķērsgriezums nodrošina drošu strāvas pārnesi, novērš pārkaršanu un garantē sistēmas ilgmūžību. Nepareiza izvēle var izraisīt ugunsgrēku vai sistēmas bojājumus.
Auto elektroinstalācijās vadu šķērsgriezuma izvēle ir fundamentāls lēmums, kas ietekmē visas sistēmas drošību un efektivitāti. Statistika rāda, ka 42% auto ugunsgrēku rodas elektrosistēmu darbības traucējumu dēļ, no kuriem lielākā daļa saistīta ar nepareizu vadu dimensionēšanu.
Galvenie faktori, kas padara vadu šķērsgriezuma izvēli tik kritīsku:
- Drošība: Pārāk tievs vads var pārkarst un izraisīt ugunsgrēku
- Efektivitāte: Nepareizs šķērsgriezums rada sprieguma kritumu
- Ilgmūžība: Kvalitatīvs vads nodrošina sistēmas stabilu darbību gadiem ilgi
- Funkcionalitāte: Papildiekārtas var nedarboties pareizi nepietiekamas strāvas dēļ
Ekspertu ieteikums:
Vienmēr izvēlieties vadu ar lielāku šķērsgriezumu nekā minimālais nepieciešamais. Tas nodrošina drošības rezervi un ļauj sistēmai darboties efektīvāk ilgtermiņā.
Kā aprēķināt nepieciešamo vadu šķērsgriezumu?
Vadu šķērsgriezuma aprēķins balstās uz strāvas stiprumu, vada garumu un pieļaujamo sprieguma kritumu. Izmantojiet formulu: A = (I × L × 2) / (γ × ΔU), kur A - šķērsgriezums, I - strāva, L - garums.
Pareizs vadu šķērsgriezuma aprēķins ir matemātisks process, bet auto elektroinstalācijās to var vienkāršot ar praktiskām tabulām un pamatprincipiem.
Pamatformula vadu šķērsgriezuma aprēķinam:
A = (I × L × 2 × ρ) / ΔU
- A - vada šķērsgriezums (mm²)
- I - strāvas stiprums (A)
- L - vada garums (m)
- ρ - vara pretestība (0.0175 Ω×mm²/m)
- ΔU - pieļaujamais sprieguma kritums (V)
Praktiskā tabula 12V sistēmām:
| Strāva (A) | Līdz 2m | 2-5m | 5-10m | Pielietojums |
|---|---|---|---|---|
| 5A | 0.75mm² | 1.5mm² | 2.5mm² | LED gaismas, signāli |
| 10A | 1.5mm² | 2.5mm² | 4mm² | Radio, ventilatōrs |
| 20A | 2.5mm² | 4mm² | 6mm² | Kompresors, skaļruņi |
| 30A | 4mm² | 6mm² | 10mm² | Elektriskie logu pacēlāji |
| 50A | 10mm² | 16mm² | 25mm² | Inverters, sildītāji |
Ko ņemt vērā, izvēloties vadus dažādiem auto elektroinstalāciju veidiem?
Dažādas sistēmas pieprasa atšķirīgus vadu tipus: barošanas vadi vajag lielāku šķērsgriezumu, signālu vadi - mazāku, bet vienmēr jāņem vērā vides apstākļi un montāžas vieta.
Barošanas sistēmas:
Galvenās barošanas līnijas
- Akumulatora vadi: 25-50mm²
- Ģeneratora vadi: 16-35mm²
- Galvenās drošinātāju kastes: 10-25mm²
- Masas vadi: vienāds ar pozitīvo
Papildiekārtu barošana
- LED papildgaismas: 1.5-2.5mm²
- Halogenās gaismas: 4-6mm²
- Kompresori: 6-10mm²
- Inverteri: 16-50mm²
Signālu un vadības sistēmas:
Signālu vadiem parasti nepieciešams mazāks šķērsgriezums, bet jāņem vērā elektromagnētisko traucējumu aizsardzība:
- CAN/LIN līnijas: 0.5-0.75mm² ar ekranējumu
- Sensoru signāli: 0.35-0.5mm²
- Releja vadības: 0.75-1.5mm²
- PWM signāli: 1.5-2.5mm²
Svarīgi:
Off-road braukšanai un komerciālajiem transportlīdzekļiem izvēlieties vadu ar 25-50% lielāku šķērsgriezumu nekā standarta aprēķinos, lai kompensētu paaugstināto slodzi un vibrācijas.
Kur un kādi vadu veidi ir piemērotākie auto elektroinstalācijām?
Auto vidē izmanto primāri PVC vai XLPE izolācijas vadus. Motora telpā nepieciešami augsttemperatūras vadi, bet salonā pietiek ar standarta auto vadiem. OFC vara vadi nodrošina labāku vadītspēju.
Vadu veidi pēc izolācijas materiāla:
| Vada veids | Temperatūra | Pielietojums | Priekšrocības |
|---|---|---|---|
| PVC izolācija | -40°C līdz +80°C | Salons, bagāžnieks | Lēts, elastīgs |
| XLPE izolācija | -55°C līdz +125°C | Motora telpa | Augsttemperatūras izturība |
| Silikona izolācija | -60°C līdz +180°C | Tieša saskare ar motoru | Maksimālā izturība |
| Teflon izolācija | -65°C līdz +200°C | Specializētās sistēmas | Ķīmiska izturība |
Vara kvalitāte un konstrukcija:
OFC vara vads
Skābekli nesaturošs vars. Labākā vadītspēja un pretestība korozijai. Ieteicams audio sistēmām.
Tinned vara vads
Alva pārklāts vars. Lieliska pretestība korozijai. Ideāls jūras klimatam.
Standarta vara vads
Ekonomisks variants parastām instalācijām. Pietiekama kvalitāte lielākajai daļai pielietojumu.
Vadu montāžas vietas specifika:
- Motora telpa: Augsttemperatūras vadi (XLPE/silikons), papildus aizsardzība
- Apakšpiekabes zona: Mitrumizturīgi vadi ar dubultu izolāciju
- Salons: Standarta PVC vadi, estētiski risinājumi
- Bagāžnieks: Elastīgi vadi, kas iztur biežu locīšanu
- Jumta zona: UV izturīgi vadi ārējām instalācijām
Kad nepieciešams lielāks vadu šķērsgriezums nekā aprēķinos?
Lielāks šķērsgriezums nepieciešams garām distances, augstām temperatūrām, vibrāciju vidē, nākotnes paplašināšanai un kritiskām sistēmām. Rekomendē 20-50% rezervi.
Ir vairākas situācijas, kad standarta aprēķins nav pietiekams un jāizvēlas lielāks vadu šķērsgriezums:
Vides faktori:
Temperatūras ietekme uz vada kapacitāti:
- +40°C: 88% no nominālās kapacitātes
- +60°C: 82% no nominālās kapacitātes
- +80°C: 76% no nominālās kapacitātes
- +100°C: 69% no nominālās kapacitātes
Specifiskās situācijas:
- Off-road transportlīdzekļi: Konstanta vibrācija un triecieni rada papildus slodzi vadiem. Palieliniet šķērsgriezumu par 25-30%
- Komerciālie transportlīdzekļi: Intensīva ekspluatācija 24/7 režīmā. Nepieciešama 40-50% rezerve
- Sacensību auto: Augstprasības sistēmas ar minimālu sprieguma kritumu. Izmantojiet maksimālo praktisko šķērsgriezumu
- Elektrisko vadu komplekti: Plānota sistēmas paplašināšana nākotnē. Atstājiet 30% rezervi
Sprieguma krituma ietekme uz ierīcēm:
| Sprieguma kritums | Ietekme |
| 0.5V (4.2%) | Pieņemams |
| 1.0V (8.3%) | Pazemināta veiktspēja |
| 1.5V (12.5%) | Ievērojami traucējumi |
| 2.0V+ (16.7%+) | Sistēmas darbības kļūme |
Kā pareizi uzstādīt un aizsargāt vadus auto elektroinstalācijā?
Pareiza vadu montāža ietver kvalitatīvas savienošanas metodes, piemērotu aizsardzību pret mehāniskiem bojājumiem, pareizu vadu maršrutu izvēli un profesionālu pieslēgumu pie masas punktiem.
Savienošanas metodes:
Ieteicamās metodes
- Crimped terminals ar isolāciju
- Saldēšana ar termoapstrādi
- Profesionālie auto savienotāji
- Mašīncauruļu pieslēgumi
Jāizvairās
- Savīšana bez saldēšanas
- Skrūvju savienojumi bez termināliem
- Izolācijas lenta kā galvenā aizsardzība
- Alumīnija un vara tiešs kontakts

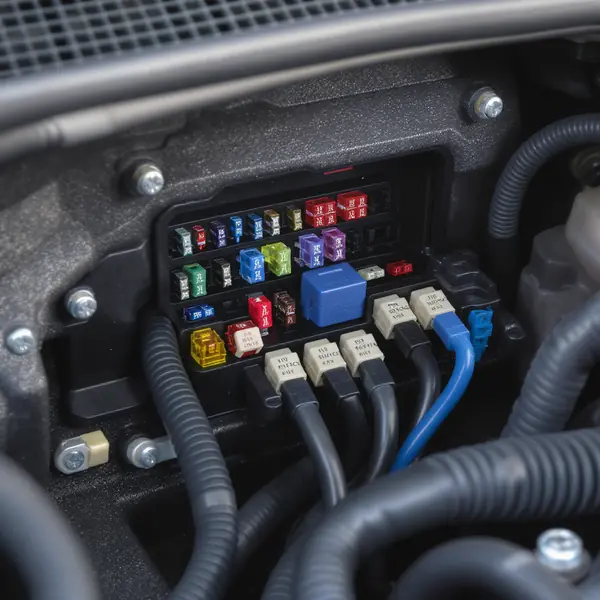

Vadu aizsardzība un maršrutēšana:
- Gofras aizsardzība: Izmantojiet plastmasas vai auduma gofras caurules mehāniskai aizsardzībai
- Grommets: Iestādiet gumijas aizsargu visās metal plātņu caurās
- Fiksēšana: Nostipriniet vadus ik pa 30-40cm ar plastmasas saitēm
- Atstarpe: Saglabājiet vismaz 5cm attālumu no karstām virsmām
- Ūdens aizsardzība: Izveidojiet "U" formas līkumus, lai ūdens netek uz savienojumiem
Masas punktu izveidošana:
Galvenie principi:
- Masas vada šķērsgriezums = pozitīvā vada šķērsgriezumam
- Tīra, metāla virsma bez krāsas un rūsas
- Vairāki masas punkti lielām sistēmām
- Galvenais masas vads no akumulatora uz katru sistēmu
Biežākās kļūdas vadu šķērsgriezuma izvēlē un to novēršana
Galvenās kļūdas: pārāk mazs šķērsgriezums ekonomijas dēļ, nepareizs garuma aprēķins, masas vadu ignorēšana un neatbilstošu savienojumu izmantošana. 85% problēmu rodas šo faktoru dēļ.
TOP 8 biežākās kļūdas:
1. Pārāk mazs vadu šķērsgriezums
Sekas: pārkaršana, sprieguma kritums, sistēmas darbības traucējumi
Risinājums: vienmēr pievienojiet 20% rezervi aprēķiniem
2. Masas vada novārtālikšana
Sekas: sistēmas nestabilitāte, nepareiza darbība
Risinājums: masas vads vienāds ar pozitīvo vadu
Biežāk uzdotie jautājumi
Kāds ir pareizais vadu šķērsgriezums auto elektroinstalācijām?
Vadu šķērsgriezums atkarīgs no strāvas stipruma un distances - 5A līdz 2m vajag 0.75mm², bet 50A līdz 10m vajag 25mm² vadu. 12V sistēmās sprieguma kritums nedrīkst pārsniegt 0.5V, tāpēc vienmēr pievienojiet 20% rezervi aprēķiniem.
Vai OFC vara vadi ir labāki nekā standarta vara vadi auto sistēmām?
OFC vara vadi nodrošina labāku vadītspēju un pretestību korozijai, īpaši ieteicami audio sistēmām. Tinned vara vadi ar alva pārklājumu ir ideāli jūras klimatam, bet standarta vara vadi pietiek lielākajai daļai parastām instalācijām.
Kā pareizi aprēķināt nepieciešamo vadu šķērsgriezumu auto elektroinstalācijā?
Izmantojiet formulu A = (I × L × 2 × ρ) / ΔU, kur A - šķērsgriezums mm², I - strāva A, L - garums m. Praktiskāk izmantot tabulas: 10A ierīcei līdz 2m vajag 1.5mm², līdz 5m - 2.5mm² vadu.
Cik dārgi ir kvalitatīvi auto elektroinstalāciju vadi?
XLPE izolācijas vadi motora telpai maksā vairāk nekā standarta PVC vadi, bet nodrošina izturību līdz +125°C. Silikona vadi ar izturību līdz +180°C ir dārgākie, bet nepieciešami tiešai saskarei ar motoru un specializētām sistēmām.
Kādi vadu veidi ir pieejami Latvijas auto elektroinstalāciju tirgū?
Pieejami PVC izolācijas vadi (-40°C līdz +80°C) salonam, XLPE vadi (-55°C līdz +125°C) motora telpai, silikona vadi (-60°C līdz +180°C) un Teflon vadi (-65°C līdz +200°C) specializētām sistēmām ar ķīmisko izturību.
Kāda ir maksimālā pieļaujamā temperatūra dažādiem vadu veidiem?
PVC izolācija iztur līdz +80°C, XLPE līdz +125°C, silikona izolācija līdz +180°C, bet Teflon vadi līdz +200°C. Temperatūra +60°C samazina vada kapacitāti līdz 82%, bet +100°C līdz 69% no nominālās kapacitātes.
Vai nepieciešams lielāks vadu šķērsgriezums off-road transportlīdzekļiem?
Jā, off-road braukšanai palieliniet šķērsgriezumu par 25-30% standarta aprēķinu, bet komerciālajiem transportlīdzekļiem vajag 40-50% rezervi. Konstanta vibrācija un 24/7 ekspluatācija rada papildus slodzi elektrosistēmām.
Kāpēc 73% auto elektroinstalāciju problēmu rodas nepareiza vadu šķērsgriezuma dēļ?
Pārāk tievs vads rada pārkaršanu un sprieguma kritumu. 42% auto ugunsgrēku rodas elektrosistēmu traucējumu dēļ. Galvenās kļūdas: mazs šķērsgriezums ekonomijas dēļ, masas vadu ignorēšana un nepareizs garuma aprēķins.
Kad sprieguma kritums kļūst bīstams auto elektrosistēmām?
12V sistēmās sprieguma kritums 0.5V (4.2%) ir pieņemams, 1.0V (8.3%) rada pazeminātu veiktspēju, bet 2.0V+ (16.7%+) izraisa sistēmas darbības kļūmes. Kvalitatīvi vadi un pareiza montāža novērš 90% elektrosistēmu traucējumus.
Kāds ir pareizais masas vada šķērsgriezums auto elektroinstalācijā?
Masas vada šķērsgriezums vienmēr jābūt vienādam ar pozitīvā vada šķērsgriezumu. Nepieciešama tīra metāla virsma bez krāsas un rūsas, vairāki masas punkti lielām sistēmām un galvenais masas vads no akumulatora uz katru sistēmu.
Avoti un atsauces
1. SAE International - "J1128 Standard for Automotive Primary Wire - Cross-Sectional Requirements and Current Carrying Capacity"
2. ISO - "ISO 6722-1:2011 Road vehicles - 60 V and 600 V single-core cables - Part 1: Dimensions, test methods and requirements for copper conductor cables"
3. IEC - "IEC 60335-2-7 Safety Requirements for Electrical Installations in Motor Vehicles - Wire Sizing Guidelines"
4. Bosch Automotive Service Solutions - "Automotive Electrical Systems: Wire Gauge Selection and Voltage Drop Calculations"
5. IEEE Standards Association - "IEEE 515 Standard for the Testing, Design, Installation, and Maintenance of Electrical Resistance Trace Heating for Industrial Applications"
6. ECE Regulation R10 - "Uniform Provisions Concerning the Approval of Vehicles with Regard to Electromagnetic Compatibility - Wiring Standards"
