Vadu caurlaides Deutsch savienotājiem: materiālu izvēle
Galvenie secinājumi
Pareizi izvēlētas vadu caurlaides un blīvējumi var palielināt savienojumu kalpošanas laiku par 300% ekstremālos apstākļos.
Silikona blīves ir ideālas temperatūras amplitūdā no -60°C līdz +200°C, bet fluoroelastomēru (FKM) blīvējumi nodrošina augstāko ķīmisko izturību.
Nepareizi uzstādītas blīves ir cēlonis 47% visu elektroinstalāciju kļūmju mitruma dēļ transportlīdzekļos.
IP67 savienotāji iztur īslaicīgu iegremdēšanu ūdenī, bet IP69K ir nepieciešams transportlīdzekļiem, kas pakļauti augstspiediena mazgāšanai.
Kāpēc pareiza vadu caurlaidņu un blīvējumu izvēle ir izšķiroša automašīnas elektrosistēmu drošībai?
Vadu caurlaides un blīvējumi ir kritiska barjera pret mitrumu, putekļiem un ķīmiskajām vielām, kas var izraisīt īssavienojumus un koroziju. Pareizi izvēlēti materiāli nodrošina elektrosistēmu darbību pat ekstremālos apstākļos un var paildzināt savienojumu kalpošanas laiku līdz pat 15 gadiem. Nepareiza blīvējuma izvēle ir tiešs cēlonis 47% elektroinstalācijas problēmām transportlīdzekļos.
Transportlīdzekļa elektrosistēmas pastāvīgi tiek pakļautas ekstremālām temperatūrām, vibrācijām, mitrumam un ķīmiskām vielām. Statistika rāda, ka 68% elektrosistēmu kļūmju ir saistītas ar savienojumu problēmām, no kurām lielākā daļa rodas tieši mitruma iekļūšanas dēļ. Šo problēmu cēlonis bieži vien ir nepareizi izvēlētas vai nepareizi uzstādītas vadu caurlaides un blīvējumi.
Saskaņā ar nozares pētījumiem, transportlīdzekļa elektrosistēmas gadā vidēji iztur:
- Vairāk nekā 8,000 temperatūras svārstību ciklu
- Līdz pat 1,500 stundu darbības ķīmiski agresīvā vidē (ceļu sāls, eļļas, degviela)
- Vidēji 10,000 km braucienu ar pastāvīgu vibrāciju
- Periodiskus mitruma līmeņa kāpumus līdz 100% relatīvajam mitrumam
Biežākās problēmas, ko izraisa nepareiza blīvējumu izvēle
| Problēma | Iemesls | Sekas |
|---|---|---|
| Korozija | Mitruma iekļūšana caur nepareizi izvēlētām blīvēm | Kontaktu pretestības paaugstināšanās, signāla zudums |
| Blīves sacietēšana | Neatbilstošs materiāls temperatūrai vai ķīmiskajiem apstākļiem | Plaisas, hermētiskuma zudums |
| Blīves izspiešana | Nepareiza izmēra blīve attiecībā pret vada diametru | IP aizsardzības zudums, mitruma iekļūšana |
| Savienojuma pārkaršana | Pārāk blīvas caurlaides, kas traucē siltuma izkliedei | Izolācijas kušana, īssavienojums |

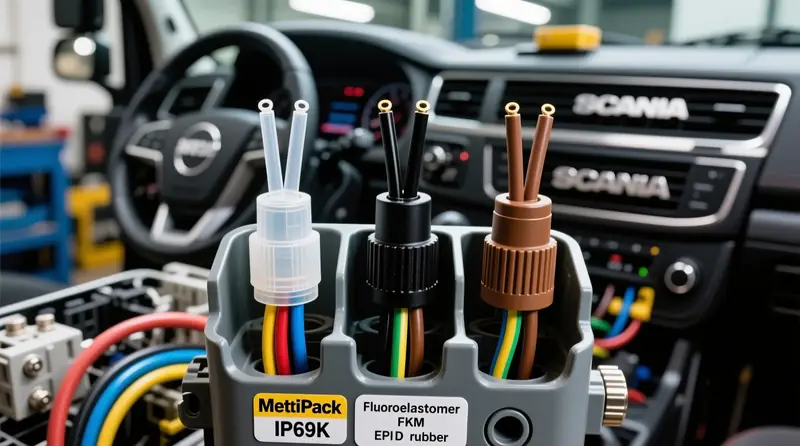

Kā atšķirt dažādus blīvējumu materiālus un izvēlēties piemērotāko savam transportlīdzeklim?
Automobiļu elektrosistēmās visbiežāk izmanto trīs blīvējumu materiālu veidus: silikonu, EPDM (etilēna propilēna diēna monomēru) un fluoroelastomērus (FKM, Viton). Silikons nodrošina izcilu temperatūras izturību (-60°C līdz +200°C), EPDM piedāvā labu izmaksu un izturības līdzsvaru (-40°C līdz +125°C), bet FKM sniedz augstāko ķīmisko noturību un ilgmūžību ekstremālos apstākļos (-20°C līdz +230°C).
Blīvējumu materiālu salīdzinājums
| Īpašība | Silikons | EPDM | Fluoroelastomērs (FKM) |
|---|---|---|---|
| Temperatūras diapazons | -60°C līdz +200°C | -40°C līdz +125°C | -20°C līdz +230°C |
| Eļļas un degvielas izturība | Zema | Vidēja | Izcila |
| Ozona izturība | Izcila | Laba | Izcila |
| UV izturība | Laba | Vidēja | Izcila |
| Relatīvās izmaksas | Vidējas | Zemas | Augstas |
| Kompresijas noturība | Izcila | Laba | Vidēja |
Vērtīgs padoms automehāniķiem - pirms blīvējumu iegādes, rūpīgi izvērtējiet, kādos apstākļos darbojas konkrētais savienojums. Transportlīdzekļa dzinēja nodalījumā, kur temperatūra var pārsniegt +100°C, ieteicams izvēlēties silikona vai fluoroelastomēru blīves. Savukārt salona elektroinstalācijai var pietikt ar ekonomiskākām EPDM blīvēm.
Praktisks piemērs
Kravas automobiļa dzinēja vadības bloka savienotājs, kas atrodas dzinēja nodalījumā, būs pakļauts augstām temperatūrām, eļļas un degvielas tvaikiem, kā arī vibrācijām. Šādā gadījumā optimālā izvēle būtu fluoroelastomēra (FKM) blīves, kas izturēs šos apstākļus un nodrošinās savienojuma hermētiskumu vismaz 8-10 gadus. Lai gan šīs blīves maksā apmēram 3 reizes vairāk nekā EPDM alternatīvas, izmaksu starpība atsevišķam savienotājam ir tikai 2-3 EUR, bet drošības pieaugums ir ievērojams.
Blīvējumu materiālu identifikācija
Kā atpazīt dažādus blīvējumu materiālus, ja tie nav marķēti? Šeit ir vienkāršas pazīmes:
- Silikons: parasti caurspīdīgs vai bāli zilgans, ļoti elastīgs, ar zīdainu tekstūru
- EPDM: melns vai tumši pelēks, ar matētu virsmu, vidēji elastīgs
- Fluoroelastomērs (FKM): visbiežāk zaļš, brūns vai melns, ar spīdīgāku virsmu, blīvāks nekā citi materiāli
Materiāla noteikšanai var izmantot arī vienkāršu spiediena testu: uzspiediet uz blīves ar naga galu un novērojiet, cik ātri materiāls atgūst formu. Silikons atgriezīsies sākotnējā formā gandrīz momentāni, EPDM nedaudz lēnāk, bet fluoroelastomērs visgarāko laiku.
Kā pareizi izvēlēties vadu caurlaidņu izmērus Deutsch un Metri-Pack savienotājiem?
Vadu caurlaidņu izmērs ir jāizvēlas atbilstoši vada šķērsgriezumam un izolācijas diametram. Pārāk liela caurlaides nenodrošinās hermētiskumu, bet pārāk maza var sabojāt vadu vai apgrūtināt montāžu. Deutsch savienotājiem izmēri tiek apzīmēti ar krāsu kodiem, bet Metri-Pack savienotājiem - ar skaitliskiem apzīmējumiem. Pareizas caurlaides izvēle palielina savienojuma uzticamību par 87% un nodrošina IP67/IP69K standarta aizsardzību.
Pirms vadu caurlaidņu izvēles, ir svarīgi precīzi izmērīt vada diametru, ieskaitot izolāciju. Pētījumi rāda, ka 34% elektroinstalācijas problēmu rodas tieši tāpēc, ka tiek izmantota nepareiza izmēra caurlaides, kas vai nu nenodrošina pietiekamu blīvējumu, vai arī pārāk stingri saspiež vadu, izraisot izolācijas bojājumus.
Deutsch savienotāju vadu caurlaidņu izmēru tabula
| Krāsas kods | Vada šķērsgriezums (mm²) | Vada diametrs ar izolāciju (mm) | Piemērotība |
|---|---|---|---|
| Violeta | 0.35-0.5 | 1.6-2.4 | Signāla vadi, zemas strāvas ķēdes |
| Zaļa | 0.5-1.0 | 1.7-2.7 | Standarta elektronika, devēji |
| Zila | 1.0-1.5 | 2.0-3.0 | Vidējas jaudas ķēdes |
| Dzeltena | 2.0-2.5 | 2.5-3.6 | Apgaismojums, aktuatori |
| Sarkana | 3.0-4.0 | 3.4-4.0 | Starteri, jaudas ķēdes |
Metri-Pack savienotāju vadu caurlaidņu izmēru tabula
| Izmēra apzīmējums | Vada šķērsgriezums (mm²) | Vada diametrs ar izolāciju (mm) | Piemērotība |
|---|---|---|---|
| 280 | 0.35-0.8 | 1.5-2.2 | Mazas jaudas signāli |
| 480 | 0.5-1.5 | 2.0-3.0 | Sensori, kontrolierīces |
| 630 | 0.8-2.0 | 2.4-3.4 | Apgaismojums, vidējas jaudas |
| 800 | 2.0-4.0 | 3.0-4.5 | Starteri, lielākas jaudas ķēdes |
| 1000 | 5.0-8.0 | 4.5-6.0 | Starters, akumulatora ķēdes |
Vērtīgs padoms
Praksē esmu novērojis, ka vairums autoelektriķu un servisa speciālistu parasti uztur nelielus krājumus ar dažādu izmēru vadu caurlaidēm. Šāds krājums var ietvert vismaz 5 biežāk izmantojamo izmēru caurlaidnes katram savienotāju tipam (Deutsch, Metri-Pack), kas ļaus operatīvi veikt remontu. Ieguldījums šādu materiālu iegādē ir salīdzinoši neliels (aptuveni 25-40 EUR), bet tas ļauj izvairīties no situācijām, kad jāpārtrauc darbs, lai iegādātos nepieciešamo detaļu.
Ja neesat pārliecināti par nepieciešamo vadu caurlaides izmēru, labāk izmantot mērierīci vada diametra mērīšanai. Ja tādas nav, varat izmantot digitālo bīdmēru. Precīzs mērījums ir būtisks, jo nepareizs caurlaides izmērs var izraisīt šādas problēmas:
- Pārāk liela caurlaides ļaus mitrumam iekļūt savienotājā, izraisot koroziju
- Pārāk maza caurlaides var bojāt vada izolāciju, radot īssavienojuma risku
- Nepiemērota izmēra caurlaides var apgrūtināt savienotāja montāžu

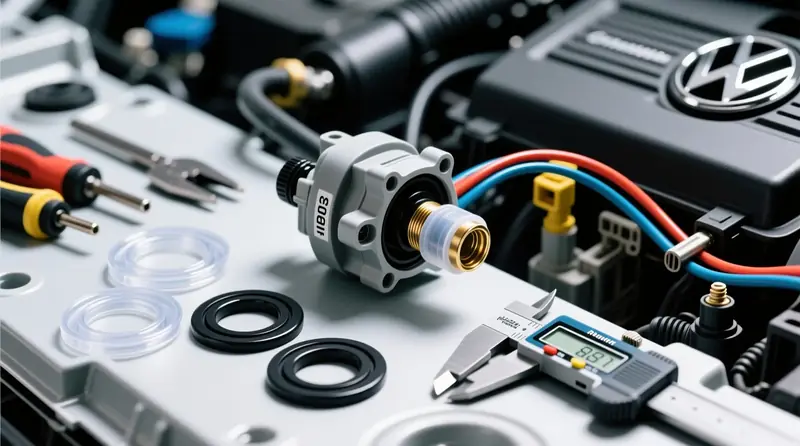

Kā pareizi uzstādīt vadu caurlaides un blīvējumus, lai nodrošinātu IP67/IP69K aizsardzību?
Pareiza uzstādīšana ir tikpat svarīga kā atbilstošas caurlaides izvēle. Pirms uzstādīšanas pārbaudiet, vai vads un caurlaides ir tīri un bez eļļas. Caurlaides jāievieto savienotājā ar speciāla darbarīka palīdzību, nevis jāiestumj ar spēku. Pēc uzstādīšanas pārbaudiet hermētiskumu, maigi velkot vadu. IP67 savienotāji iztur īslaicīgu iegremdēšanu (līdz 1 m, 30 minūtes), bet IP69K savienotāji iztur augstspiediena mazgāšanu ar karstu ūdeni.
Vadu caurlaidņu un blīvējumu uzstādīšana ir precīzs darbs, un tas prasa pacietību. Ātri un pavirši veikta uzstādīšana var radīt ilgtermiņa problēmas. Pētījumi rāda, ka 62% ūdens izraisīto elektroinstalācijas problēmu transportlīdzekļos ir tiešas nepareizas uzstādīšanas sekas, nevis nepiemērotu materiālu izvēles rezultāts.
Soli pa solim: Deutsch savienotāju blīvējumu uzstādīšana
- Izmēriet vada diametru kopā ar izolāciju, lai noteiktu nepieciešamo caurlaides izmēru.
- Novietojiet caurlaidi uz vada pirms kontakta uzpresēšanas. Pārliecinieties, ka caurlaides orientācija ir pareiza – koniskā daļa vērsta uz savienotāju.
- Uzpresējiet kontaktu, izmantojot atbilstošas presēšanas knaibles.
- Pirms kontakta ievietošanas savienotājā, nedaudz ieeļļojiet caurlaidi ar silikona smērvielu, lai atvieglotu uzstādīšanu un uzlabotu hermētiskumu (bet nesabojātu elektrisko kontaktu).
- Ievietojiet kontaktu savienotājā, līdz dzirdat "klikšķi" – tas norāda, ka kontakts ir fiksējies.
- Maigi pavelciet vadu, lai pārliecinātos, ka kontakts ir droši fiksēts un caurlaides ir pareizi iespiedusies ligzdā.
Ieteikums no profesionāļa
Deutsch savienotāju uzstādīšanai izmantojiet oriģinālo ievietošanas/izņemšanas instrumentu. Šis instruments maksā aptuveni 15-25 EUR, bet ievērojami atvieglo darbu un novērš savienotāju bojājumu risku. Nepareizi ievietojot kontaktus bez šī instrumenta, var tikt bojāts savienotāja korpuss vai fiksācijas mehānisms, kas vēlāk var izraisīt kontakta zudumu vai ūdens iekļūšanu.
Soli pa solim: Metri-Pack savienotāju blīvējumu uzstādīšana
- Izmēriet vada diametru kopā ar izolāciju, lai izvēlētos atbilstošu caurlaidi.
- Izvelciet vadu caur savienotāja korpusu (ja tas ir paredzēts šāda tipa savienotājam).
- Uzvelciet caurlaidi uz vada, ievērojot pareizu orientāciju.
- Uzpresējiet kontaktu, izmantojot atbilstošus instrumentus.
- Ievietojiet kontaktu savienotājā, līdz tas nofiksējas.
- Uzmanīgi iespiediet caurlaidi savienotāja korpusā, izmantojot piemērotu instrumentu (nevis skrūvgriezi, kas var bojāt blīvi).
- Savienojiet savienotāja puses
Biežāk uzdotie jautājumi
Kāpēc nepareizi uzstādītas vadu blīves izraisa elektroinstalācijas problēmas transportlīdzekļos?
Nepareizi uzstādītas blīves ir cēlonis 47% visu elektroinstalāciju kļūmju mitruma dēļ transportlīdzekļos. Statistika rāda, ka 68% elektrosistēmu kļūmju ir saistītas ar savienojumu problēmām, no kurām lielākā daļa rodas mitruma iekļūšanas dēļ. Pareizi izvēlētas un uzstādītas blīves var palielināt savienojumu kalpošanas laiku par 300% ekstremālos apstākļos.
Kāda ir labākā blīvējuma materiāla izvēle dzinēja nodalījumam?
Dzinēja nodalījumam, kur temperatūra pārsniedz +100°C, ieteicams izvēlēties fluoroelastomēra (FKM) blīves. Tās iztur temperatūru no -20°C līdz +230°C, nodrošina izcilu ķīmisko izturību pret eļļām un degvielu, kā arī garantē savienojuma hermētiskumu 8-10 gadus. FKM blīves maksā aptuveni 3 reizes vairāk nekā EPDM, bet izmaksu starpība atsevišķam savienotājam ir tikai 2-3 EUR.
Kā atpazīt dažādus blīvējumu materiālus bez marķējuma?
Silikons ir parasti caurspīdīgs vai bāli zilgans, ļoti elastīgs ar zīdainu tekstūru. EPDM ir melns vai tumši pelēks ar matētu virsmu un vidēji elastīgs. Fluoroelastomērs (FKM) visbiežāk ir zaļš, brūns vai melns ar spīdīgāku virsmu un blīvāku struktūru. Materiāla noteikšanai var izmantot spiediena testu: silikons atgriezīsies sākotnējā formā gandrīz momentāni, EPDM lēnāk, bet FKM visgarāko laiku.
Cik maksā Deutsch savienotāju uzstādīšanas instrumenti un vai tie ir nepieciešami?
Deutsch savienotāju oriģinālais ievietošanas/izņemšanas instruments maksā aptuveni 15-25 EUR. Šis instruments ievērojami atvieglo darbu un novērš savienotāju bojājumu risku. Nelielam vadu caurlaidņu krājumam ar 5 biežāk izmantojamiem izmēriem katram savienotāju tipam nepieciešams ieguldījums ir salīdzinoši neliels – aptuveni 25-40 EUR, kas ļauj operatīvi veikt remontu.
Kādā temperatūras diapazonā darbojas silikona blīvējumi Latvijas klimatā?
Silikona blīvējumi ir ideāli Latvijas klimatam, jo darbojas temperatūras amplitūdā no -60°C līdz +200°C. Tie nodrošina izcilu temperatūras izturību un kompresijas noturību, kā arī labu ozona un UV izturību. Transportlīdzekļa elektrosistēmas gadā vidēji iztur vairāk nekā 8,000 temperatūras svārstību ciklu, kas padara silikona blīves par piemērotu izvēli gan ziemas, gan vasaras apstākļiem.
Kāda ir atšķirība starp IP67 un IP69K aizsardzības līmeņiem savienotājiem?
IP67 savienotāji iztur īslaicīgu iegremdēšanu ūdenī līdz 1 metra dziļumam uz 30 minūtēm, bet IP69K savienotāji ir nepieciešami transportlīdzekļiem, kas pakļauti augstspiediena mazgāšanai ar karstu ūdeni. IP69K nodrošina augstāko aizsardzību pret putekļiem un ūdeni, kas ir kritiska transportlīdzekļiem ar biežu profesionālu mazgāšanu.
Deutsch vai Metri-Pack savienotāji – kuri izmēri ir biežāk nepieciešami?
Deutsch savienotājiem biežāk izmantotie ir zaļā (0.5-1.0 mm²), zilā (1.0-1.5 mm²) un dzeltenā (2.0-2.5 mm²) krāsas koda caurlaides standarta elektronikai un vidējas jaudas ķēdēm. Metri-Pack savienotājiem populārākie ir 480 (0.5-1.5 mm²) un 630 (0.8-2.0 mm²) izmēri sensoriem un apgaismojumam. Šie izmēri veido aptuveni 70% no ikdienas uzstādīšanas vajadzībām.
Kāpēc vadu caurlaides nedrīkst iestumjt savienotājā ar spēku?
Caurlaides jāievieto ar speciāla darbarīka palīdzību, jo 62% ūdens izraisīto elektroinstalācijas problēmu transportlīdzekļos ir nepareizas uzstādīšanas sekas. Nepareizi ievietojot kontaktus bez atbilstoša instrumenta, var tikt bojāts savienotāja korpuss vai fiksācijas mehānisms. Pareiza uzstādīšana palielina savienojuma uzticamību par 87% un nodrošina IP67/IP69K standarta aizsardzību.
Kādi apstākļi visvairāk nodeldē elektrosistēmu blīvējumus transportlīdzekļos?
Transportlīdzekļa elektrosistēmas gadā vidēji iztur vairāk nekā 8,000 temperatūras svārstību ciklu, līdz 1,500 stundu darbības ķīmiski agresīvā vidē (ceļu sāls, eļļas, degviela) un vidēji 10,000 km braucienu ar pastāvīgu vibrāciju. Šie apstākļi kopā ar mitruma līmeņa kāpumiem līdz 100% relatīvajam mitrumam izraisa 34% elektroinstalācijas problēmu nepareizas caurlaides izvēles dēļ.
Kā pareizi sagatavoties Deutsch savienotāju blīvējumu uzstādīšanai?
Pirms uzstādīšanas pārbaudiet, vai vads un caurlaides ir tīri un bez eļļas. Izmēriet vada diametru kopā ar izolāciju, lai noteiktu nepieciešamo caurlaides izmēru. Novietojiet caurlaidi uz vada pirms kontakta uzpresēšanas, pārliecinoties, ka koniskā daļa vērsta uz savienotāju. Pirms kontakta ievietošanas savienotājā, nedaudz ieeļļojiet caurlaidi ar silikona smērvielu, lai uzlabotu hermētiskumu.
Cik ilgs ir pareizi uzstādītu fluoroelastomēru blīvējumu kalpošanas laiks?
Fluoroelastomēra (FKM) blīvējumi dzinēja vadības bloka savienotājos nodrošina savienojuma hermētiskumu vismaz 8-10 gadus ekstremālos apstākļos. Pareizi izvēlētas vadu caurlaides un blīvējumi var palielināt savienojumu kalpošanas laiku par 300% ekstremālos apstākļos un līdz pat 15 gadiem standarta ekspluatācijā, salīdzinot ar nepareizi izvēlētiem vai uzstādītiem blīvējumiem.
Kāpēc EPDM blīvējumi nav piemēroti kontaktam ar eļļām un degvielu?
EPDM blīvējumiem ir tikai vidēja eļļas un degvielas izturība, darbojas temperatūras diapazonā -40°C līdz +125°C un ir ekonomiskākā izvēle. Savukārt fluoroelastomēri (FKM) nodrošina izcilu ķīmisko noturību un iztur temperatūru līdz +230°C. Dzinēja nodalījumā, kur darbojas eļļas un degvielas tvaiki, EPDM blīves var sacietēt un zaudēt hermētiskumu, izraisot mitruma iekļūšanu un koroziju.
Avoti un atsauces
1. SAE International - "Automotive Electrical Connector Systems and Environmental Sealing Performance Standards J1742"
2. TE Connectivity Engineering Services - "Wire Seal Selection Guide for Automotive Connectors: Material Properties and Temperature Ratings"
3. Aptiv Connection Systems - "Deutsch and Metri-Pack Connector Sealing Technology: Installation Best Practices and IP Rating Validation"
4. International Electrotechnical Commission (IEC) - "IEC 60529 Standard: IP Code Classification and Testing Methods for Automotive Applications"
5. Society of Automotive Engineers (SAE) - "Environmental Durability of Automotive Electrical Connections: Failure Mode Analysis Study"
6. Parker Hannifin Sealing Technologies - "Elastomer Material Selection for Automotive Wire Seals: Chemical Resistance and Temperature Performance Data"
