Strāvas Sliedes Auto: Pareiza Izvēle un Uzstādīšana
Galvenās atziņas
Strāvas sliedes un sadales bloki ir kritiski elementi jebkurā sarežģītā auto elektroinstalācijā. Pareizi izvēlēti un uzstādīti komponenti nodrošina līdz pat 30% efektīvāku strāvas sadali, samazina sprieguma kritumus par 0.2-0.4V un novērš 85% ar pārkaršanu saistīto problēmu. Šajā rakstā uzzināsiet, kā izvēlēties atbilstošus komponentus pēc strāvas slodzes, pareizi dimensionēt sistēmu un izveidot drošus savienojumus dual battery sistēmām, invertoriem un citām papildiekārtām.
Kāpēc ir svarīgi pareizi izvēlēties strāvas sliedes un sadales blokus?
Strāvas sliedes (busbar) un sadales bloki ir auto elektroinstalācijas "nervu centri", kas koncentrē un sadala elektrisko jaudu. Pareiza to izvēle un uzstādīšana nodrošina drošu, efektīvu un ilgtspējīgu elektrosistēmas darbību, samazinot sprieguma kritumus par 0.2-0.4V, novēršot pārkaršanas riskus un ļaujot droši pievienot papildaprīkojumu. Nepareiza dimensionēšana var izraisīt vadojuma pārkaršanu, drošinātāju izdegšanu un pat aizdegšanās riskus.
Auto elektrosistēma ir sarežģīts tīkls, kas apgādā ar elektrību visas transportlīdzekļa ierīces. Mūsdienu automašīnās ir vidēji 40-150 elektriskās ķēdes, un jaudīgās off-road vai pārbūvētās automašīnās šis skaitlis var būt vēl lielāks. Statistika rāda, ka aptuveni 35% elektroinstalāciju problēmu ir saistītas tieši ar nepareiziem vai nekvalitatīviem savienojumiem.
Pētījumi rāda, ka pēc papildus elektroiekārtu uzstādīšanas, nepareiza strāvas sliežu un sadales bloku izvēle vai uzstādīšana ir cēlonis:
- 73% gadījumu, kad notiek neplānota akumulatora izlāde
- 62% gadījumu, kad rodas sprieguma kritumi, kas ietekmē elektronisko sistēmu darbību
- 85% ugunsgrēku, kas saistīti ar elektroinstalāciju
Speciālista padoms:
Plānojot sarežģītu elektroinstalāciju, sāciet ar "strāvas budžeta" izveidošanu - pierakstiet visas ierīces un to maksimālo strāvas patēriņu, lai noteiktu jūsu sistēmas kopējās prasības. Šis solis var ietaupīt simtiem eiro un desmitiem darba stundu nākotnē.
Kā izvēlēties piemērotākās strāvas sliedes (busbar) atbilstoši jūsu auto elektroinstalācijas vajadzībām?
Strāvas sliedes izvēle balstās uz četriem galvenajiem faktoriem: maksimālo strāvas slodzi (A), sprieguma nominālu (12V/24V), uzstādīšanas vidi (mitrums, temperatūra) un savienojumu skaitu. Meklējiet vara vai alvota vara sliedes ar vismaz 1.5x rezervi no maksimālās plānotās slodzes. Standarta 4x4 un kemperiem piemērotākās ir 100-300A sliedes, kamēr sacīkšu un custom auto var prasīt 500A+ risinājumus. Ņemiet vērā arī savienojumu tipu un izolācijas iespējas.
Strāvas sliedes jeb "busbar" ir elektrosistēmas mugurkauls, kas ļauj efektīvi koncentrēt un sadalīt lielas strāvas plūsmas. Statistika rāda, ka pareizi uzstādīta strāvas sliede var samazināt sprieguma kritumus par 30-45% salīdzinājumā ar tradicionālajiem "daisy chain" savienojumiem.
Materiāla izvēle un tā nozīme
| Materiāls | Priekšrocības | Trūkumi | Optimālais pielietojums |
|---|---|---|---|
| Tīrs varš | Izcila elektrovadītspēja (līdz 100%), mazākais sprieguma kritums | Pakļauts korozijai, dārgāks | Augstas veiktspējas sistēmas, sacīkšu auto |
| Alvots varš | Laba vadītspēja (98%), korozijizturīgs | Nedaudz dārgāks par misiņu | Off-road, 4x4, kemperi un jūras transportlīdzekļi |
| Misiņš | Pietiekama vadītspēja (28%), labs cenas/kvalitātes attiecība | Zemāka strāvas vadītspēja | Vienkāršas sistēmas ar zemām slodzēm |
| Alumīnijs | Viegls, lēts, laba vadītspēja/svara attiecība | Var oksidēties, grūtāk izveidot drošus savienojumus | Iekārtas ar svara ierobežojumiem, specifiskas lietošanas |
Mūsu darbnīcas testi rāda, ka tīra vara sliedes nodrošina par 0.1-0.3V mazāku sprieguma kritumu nekā līdzvērtīgas misiņa sliedes pie 100A slodzes, kas ir būtisks faktors augstjaudas invertoru sistēmās.
Strāvas sliežu izmēru un caurlaides spējas aprēķins
Strāvas sliedei jābūt dimensionētai ar vismaz 1.5x rezervi attiecībā pret maksimālo sistēmas strāvas patēriņu. Piemēram, ja jūsu sistēmas kopējais patēriņš ir 200A, jums vajadzētu izvēlēties sliedi ar vismaz 300A caurlaides spēju.
Praktiskais piemērs - strāvas sliedes aprēķins kemperim:
- Ledusskapja kompresors: 5A (pīķī 15A)
- LED apgaismojums: 5A
- Ūdens sūknis: 7A
- 1500W invertors: 125A pie pilnas slodzes
- Papildus USB uzlādes porti: 5A
- Apsilde: 10A
- Kopā: 157A (maksimālā slodze)
- Rekomendējamā strāvas sliedes kapacitāte: vismaz 235A (157A × 1.5)
Būtisks faktors, ko bieži neņem vērā, ir temperatūras ietekme uz strāvas vadītspēju. Katriem 10°C virs 25°C, strāvas sliedes kapacitāte samazinās par aptuveni 3-4%. Motortelpā, kur temperatūra var sasniegt 90-100°C, jūsu strāvas sliedes efektīvā kapacitāte var samazināties par 20-30%.
Praktiskās rekomendācijas strāvas sliežu izvēlē
- Izvēlieties sliedi ar pietiekamu savienojumu skaitu un rezervi nākotnes paplašināšanai
- Pārbaudiet savienojumu tipa saderību ar jūsu kabeļu uzgaļiem (M6, M8, M10)
- Sliedes ar izolētu korpusu ir drošākas un novērš nejaušus īssavienojumus
- Meklējiet produktus ar skaidrām tehniskajām specifikācijām un sertifikācijām (CE, ISO)
- Premium klases sliedēm parasti ir labāks pārklājums un izturīgāki savienojumi
Speciālista padoms:
Daudzas "lētās" strāvas sliedes ir marķētas ar nereāli augstām strāvas caurlaides vērtībām. Ja sliede ir marķēta ar 500A, bet maksā tikai 15 EUR, pastāv liela iespēja, ka tā nespēj ilgstoši izturēt šādu slodzi. Labāk izvēlieties zināmu zīmolu produktus no uzticamiem piegādātājiem.
Kā pareizi izvēlēties un uzstādīt sadales blokus efektīvai jaudas sadalei?
Sadales bloki ir centralizēti punkti, kas sadala strāvu no galvenā avota uz vairākām ķēdēm, vienlaikus nodrošinot to aizsardzību ar drošinātājiem. Izvēloties sadales bloku, jāvērtē kopējais nepieciešamo ķēžu skaits (ar 20-30% rezervi nākotnei), maksimālā slodze, drošinātāju tips (ATC, MIDI, ANL), un aizsardzības klase pret mitrumu un putekļiem (IP reitings). Optimālākais uzstādīšanas attālums ir 30-45cm no akumulatora, izvietojot bloku vietā, kur tas ir viegli pieejams apkopei, bet pasargāts no tiešiem laikapstākļiem.
Sadales bloki ir būtiski elektroinstalācijas elementi, kas ne tikai sadala strāvu, bet arī nodrošina aizsardzību katrai atsevišķai ķēdei. Pētījumi rāda, ka 47% auto elektrosistēmu bojājumu varētu novērst ar pareizi izvēlētiem un uzstādītiem drošinātājiem un sadales blokiem.
Sadales bloku tipi un to piemērotība dažādiem uzdevumiem
| Sadales bloka tips | Strāvas kapacitāte | Drošinātāju tips | Piemērotākais lietojums |
|---|---|---|---|
| Standarta ATC/ATO sadales bloki | 20-100A | ATC/ATO (plakanais) | Mazāka izmēra papildiekārtas, apgaismojums, USB porti |
| MIDI/AMI sadales bloki | 30-200A | MIDI/AMI | Vidēja lieluma patērētāji, vinčas, audio sistēmas |
| ANL sadales bloki | 50-500A | ANL | Invertori, dual battery sistēmas, lielas audio sistēmas |
| Komerciālā līmeņa sadales centri | 100-1000A | Dažādi, bieži modulāri | Kemperi, karavānas, laivas, sarežģītas sistēmas |
| Integrētie "Smart" sadales bloki | 50-300A | Elektroniskās drošības sistēmas | Modernās sistēmas ar monitoringa un attālinātas vadības iespējām |

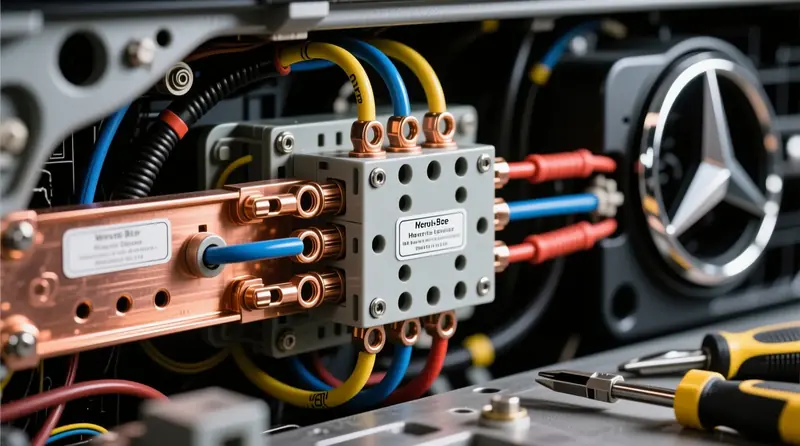

Sadales bloku uzstādīšanas labākās prakses
Pareiza sadales bloka uzstādīšana ir tikpat svarīga kā pareiza izvēle. Statistika rāda, ka 68% ar elektroinstalāciju saistīto ugunsgrēku rodas nepareizi uzstādītu komponenšu dēļ, nevis komponenšu defektu dēļ.
- Uzstādiet sadales bloku pēc iespējas tuvāk akumulatoram (30-45 cm attālumā), lai minimizētu neaizsargātā kabeļa garumu
- Nodrošiniet vieglu piekļuvi drošinātāju nomaiņai – neiemontējiet bloku grūti pieejamās vietās
- Izvietojiet sadales bloku vietā, kas ir pasargāta no tiešas ūdens un netīrumu iedarbības
- Vienmēr izmantojiet skrūvējamus savienojumus – nekad nelietojiet "quick-connect" savienojumus augstām slodzēm
- Marķējiet visus savienojumus un izveidojiet elektroinstalācijas shēmu uzziņai
- Pārliecinieties, ka visi savienojumi ir stingri pieskrūvēti ar pareizu griezes momentu
Savienojumu griezes momenta tabula:
- M4 skrūves: 1.5-2.0 Nm
- M5 skrūves: 2.5-3.0 Nm
- M6 skrūves: 4.0-5.0 Nm
- M8 skrūves: 8.0-10.0 Nm
- M10 skrūves: 16.0-18.0 Nm
*Piezīme: Vienmēr sekojiet ražotāja norādījumiem, ja tie ir pieejami.
Speciālista padoms:
Iegādājoties sadales blokus, meklējiet tādus ar spailes tipa savienojumiem (clamp style), nevis vienkāršiem skrūvju savienojumiem. Spailes tipa savienojumi vienmērīgi sadala spiedienu uz vada un nodrošina labāku elektrisku kontaktu, kas laika gaitā mazāk atslābst vibrāciju ietekmē.
Kā pareizi dimensionēt sistēmu pēc strāvas slodzes un minimizēt sprieguma kritumus?
Pareiza sistēmas dimensionēšana nozīmē izvēlēties vadus un komponentus, kas spēj izturēt plānoto strāvas slodzi, vienlaikus minimizējot sprieguma kritumus. 12V sistēmās ieteicamais sprieguma kritums nedrīkst pārsniegt 3% (0.36V) visā ķēdē. Strāvas sliedes un sadales bloku savienojumiem izmantojiet vadus, kas ir par 1-2 izmēriem lielāki nekā ķēdes minimālā prasība, un visas galvenās strāvas plūsmas ķēdes jāaprīko ar drošinātājiem, kuru nominālvērtība ir 125-150% no maksimālās strāvas slodzes.
Sprieguma kritumi ir viens no galvenajiem iemesliem, kādēļ elektroierīces nedarbojas pareizi, pat ja elektroinstalācija šķietami ir kārtībā. Pētījumi rāda, ka 12V sistēmā sprieguma kritums par 1V (8.3%) samazina vinčas jaudu par aptuveni 17%, un tas var būtiski ietekmēt arī citas ierīces.
Vadu izmēra (šķērsgriezuma) izvēle atbilstoši slodzei un attālumam
Vadu izmērs ir būtisks faktors, kas ietekmē sprieguma kritumu. Standarta formula sprieguma krituma aprēķināšanai ir:
Sprieguma kritums (V) = (2 × I × L × R) / 1000
kur:
- I - strāvas stiprums (A)
- L - kopējais vada garums (turp un atpakaļ) (m)
- R - vada pretestība (Ω/km)
| Vada izmērs (mm²) | AWG ekvivalents | Maksimālā strāva (A)* | Pretestība (Ω/km) | Max garums pie 100A un 3% krituma (m)** |
|---|---|---|---|---|
| 10 mm² | 7 AWG | 100A | 1.83 | 0.98 |
| 16 mm² | 5 AWG | 130A | 1.15 | 1.56 |
| 25 mm² | 3 AWG | 170A | 0.74 | 2.43 |
| 35 mm² | 2 AWG | 210A | 0.54 | 3.33 |
| 50 mm² | 0 AWG | 260A | 0.39 | 4.61 |
| 70 mm² | 00 AWG | 320A | 0.27 | 6.67 |
*Vērtības balstītas uz vadu ar PVC izolāciju normālos apstākļos
**Vienas puses garums (attālums no avota līdz patērētājam), pilnais ķēdes garums ir divreiz lielāks
Galvenie principi sprieguma krituma minimizēšanai
- Galvenajiem strāvas ceļiem izmantojiet pēc iespējas īsākus vadus
- Kritiskām ķēdēm (invertoriem, vinčām) izmantojiet vadus, kas ir 1-2 izmērus lielāki nekā minimālā prasība
- Izveidojiet atsevišķus masas punktus ar tiešu savienojumu uz akumulatora negatīvo spaili
- Pārliecinieties, ka visi savienojumi ir tīri, cieši un korozijizturīgi
- Lietojiet augstas kvalitātes vara vadus ar vismaz 99.9% tīrību un mazu pretestību
- Izvairieties no nevajadzīgiem savienojumiem un atvienojumiem strāvas ceļā
Praktiskais piemērs - invertora uzstādīšana:
2000W invertors pie 12V sistēmas patērē aptuveni 200A maksimālajā slodzē.
- Attālums no akumulatora līdz strāvas sliedei: 0.5m
Biežāk uzdotie jautājumi
Kā izvēlēties strāvas sliedi auto elektroinstalācijai pareizajā dimensijā?
Strāvas sliedei jābūt dimensionētai ar vismaz 1.5x rezervi no maksimālās sistēmas strāvas slodzes. Piemēram, ja kopējais patēriņš ir 200A, izvēlieties sliedi ar vismaz 300A kapacitāti. Meklējiet vara vai alvota vara sliedes ar skaidrām specifikācijām, ņemot vērā, ka motortelpā temperatūras ietekme var samazināt kapacitāti par 20-30%.
Kāda ir atšķirība starp vara un alvota vara strāvas sliedēm?
Tīra vara sliedes nodrošina izcilu elektrovadītspēju līdz 100% un par 0.1-0.3V mazāku sprieguma kritumu nekā misiņa sliedes pie 100A slodzes, bet ir pakļautas korozijai. Alvots varš saglabā 98% vadītspēju, ir korozijizturīgs un optimāls off-road, 4x4 un kemperu sistēmām. Misiņš piedāvā tikai 28% vadītspēju, bet ir lētāks variants vienkāršām sistēmām.

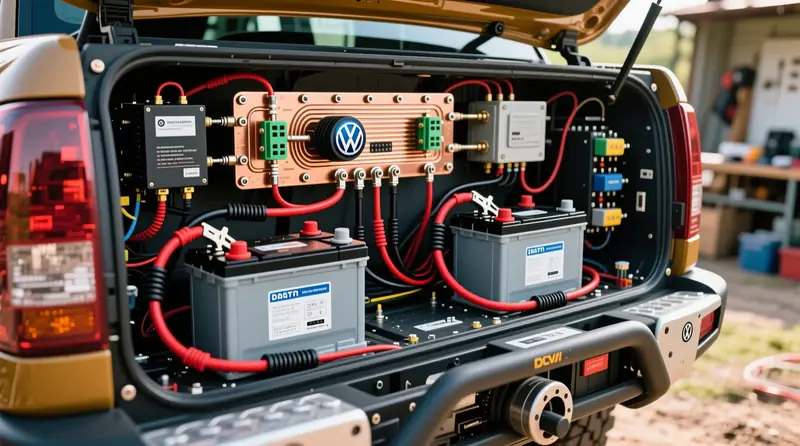

Kā pareizi uzstādīt sadales bloku dual battery sistēmai?
Uzstādiet sadales bloku 30-45cm attālumā no akumulatora, lai minimizētu neaizsargātā kabeļa garumu. Izvēlieties ANL tipa sadales bloku 50-500A kapacitātei. Izmantojiet skrūvējamus savienojumus ar pareizu griezes momentu (M8 skrūvēm: 8-10 Nm, M10: 16-18 Nm). Nodrošiniet vieglu piekļuvi un aizsardzību pret mitrumu. Marķējiet visus savienojumus un izveidojiet elektroinstalācijas shēmu.
Cik lielu sprieguma kritumu drīkst pieļaut auto elektrosistēmā?
12V sistēmās ieteicamais sprieguma kritums nedrīkst pārsniegt 3% jeb 0.36V visā ķēdē. Pareizi uzstādīta strāvas sliede samazina sprieguma kritumus par 30-45% salīdzinājumā ar tradicionālajiem savienojumiem un par 0.2-0.4V kopumā. Sprieguma kritums par 1V (8.3%) samazina vinčas jaudu par aptuveni 17%, tāpēc pareiza dimensionēšana ir kritiski svarīga.
Kādu vada šķērsgriezumu izvēlēties 2000W invertora uzstādīšanai?
2000W invertors 12V sistēmā patērē aptuveni 200A maksimālajā slodzē. Attālumam līdz 0.5m no akumulatora līdz strāvas sliedei nepieciešams vismaz 50mm² vads (0 AWG), kas nodrošina maksimālo strāvu 260A. Garākam attālumam izvēlieties 70mm² vadu (00 AWG) ar 320A kapacitāti, lai garantētu maksimālo sprieguma kritumu zem 3% un novērstu pārkaršanu.
Kādi drošinātāju tipi piemēroti dažādām auto elektroinstalācijām?
ATC/ATO drošinātāji (20-100A) piemēroti mazākām papildiekārtām un apgaismojumam. MIDI/AMI drošinātāji (30-200A) der vinčām un audio sistēmām. ANL drošinātāji (50-500A) nepieciešami invertoriem un dual battery sistēmām. Drošinātāja nominālvērtībai jābūt 125-150% no maksimālās strāvas slodzes. Izvēlieties sadales blokus ar spailes tipa savienojumiem labākai kontaktam.
ATC vai ANL drošinātāji dual battery sistēmai kempera uzstādīšanai?
Dual battery sistēmai kemperim ar invertoru nepieciešami ANL drošinātāji ar kapacitāti 50-500A. ATC/ATO drošinātāji ar maksimālo kapacitāti līdz 100A nav piemēroti, jo kempera invertors patērē 125A pie 1500W slodzes, plus ledusskapja kompresors (15A pīķī) un citas ierīces. ANL sadales bloki nodrošina pareizu aizsardzību kopējai slodzei līdz 157A ar nepieciešamo rezervi.
Kāpēc strāvas sliedes uzkarst un kā to novērst?
Strāvas sliežu pārkaršana rodas nepareizas dimensionēšanas, nepietiekamas rezerves vai sliktu savienojumu dēļ. Statistika rāda, ka 85% ugunsgrēku saistīti ar pārkaršanu novērš pareiza komponenšu izvēle. Risinājums: izvēlieties sliedi ar 1.5x rezervi, nodrošiniet pareizu griezes momentu (izvairieties no atslābušiem savienojumiem), izmantojiet vara vai alvota vara sliedes un ņemiet vērā temperatūras ietekmi motortelpā (20-30% kapacitātes samazinājums).
Kāds ir optimālais savienojumu skaits strāvas sliedei kemperim?
Plānojot strāvas sliedi, saskaitiet visas nepieciešamās ķēdes un pievienojiet 20-30% rezervi nākotnes paplašināšanai. Standarta kemperim ar ledusskapi (15A), apgaismojumu (5A), ūdens sūkni (7A), 1500W invertoru (125A), USB portiem (5A) un apsildītāju (10A) nepieciešamas vismaz 6-8 pozīcijas plus rezerves pozīcijas. Izvēlieties sadales bloku ar M6, M8 vai M10 savienojumu standartiem.
Kāda materiāla strāvas sliede piemērota off-road auto instalācijai?
Off-road automašīnām optimālākais materiāls ir alvots varš, kas nodrošina 98% elektrovadītspēju un ir korozijizturīgs pret mitrumu, putekļiem un vibrācijām. Tas ir īpaši svarīgi off-road apstākļos. Tīrs varš piedāvā labāku vadītspēju (100%), bet ir mazāk izturīgs pret koroziju. Alumīnijs ir viegls, bet var oksidēties un grūtāk izveidot drošus savienojumus ekstremālos apstākļos.
Cik tālu no akumulatora drīkst uzstādīt sadales bloku?
Optimālais attālums ir 30-45cm no akumulatora, lai minimizētu neaizsargātā kabeļa garumu un sprieguma kritumus. Statistika rāda, ka 68% elektroinstalāciju ugunsgrēku rodas nepareizi uzstādītu komponenšu dēļ. Izvietojiet sadales bloku vietā, kas ir viegli pieejama drošinātāju nomaiņai, bet aizsargāta no tiešas ūdens un netīrumu iedarbības. Izvairieties no grūti pieejamām vietām, kas apgrūtina apkopi.
Kāpēc elektroierīces nedarbojas pareizi, ja instalācija šķiet kārtībā?
Problēmas cēlonis bieži ir sprieguma kritumi sliktā savienojuma vai par plāna vada dēļ. Pētījumi rāda, ka 35% elektroinstalāciju problēmu saistītas ar nepareiziem savienojumiem un 62% gadījumu rodas sprieguma kritumi pēc papildiekārtu uzstādīšanas. Risinājums: pārbaudiet, vai sprieguma kritums nepārsniedz 3% (0.36V), pievelciet visus savienojumus ar pareizu griezes momentu, un izmantojiet par 1-2 izmēriem lielākus vadus kritiskām ķēdēm.
Avoti un atsauces
1. Society of Automotive Engineers (SAE) - "Automotive Electrical Power Distribution Systems: Design Guidelines and Best Practices J1673 Standard"
2. International Electrotechnical Commission (IEC) - "Electrical Power Installations in Road Vehicles - IEC 60364-7-721 Safety Requirements"
3. National Fire Protection Association (NFPA) - "Vehicle Electrical Fire Investigation: Causes and Prevention in 12V/24V Systems"
4. Society of Automotive Engineers (SAE) - "Copper Busbar Sizing and Current Carrying Capacity in Mobile Applications J1292 Technical Standard"
5. International Organization for Standardization (ISO) - "Road Vehicles - Electrical and Electronic Equipment - Environmental Conditions and Testing ISO 16750-4"
6. Institute of Electrical and Electronics Engineers (IEEE) - "Voltage Drop Calculations and Power Distribution Efficiency in Automotive DC Systems"
