Sprieguma Krituma Diagnostika Auto: Sistemātiska Metodika
Galvenās atziņas:
Sprieguma kritums auto elektroķēdēs var izraisīt virkni problēmu - no vājām gaismām līdz motora iedarbināšanas grūtībām. Diagnosticējot ar multimetru, 68% gadījumu problēmas slēpjas sliktos savienojumos, nevis bojātos komponentos. Sistemātiska testēšana, sākot ar akumulatoru un beidzot ar slodzi, ļauj identificēt 94% elektrosistēmas problēmu. Pareiza sprieguma krituma diagnostika var pagarināt elektrisko komponentu darbmūžu par 35-40% un ietaupīt vidēji 230€ uz nevajadzīgiem remontiem.
Kas ir sprieguma kritums auto elektroķēdēs un kāpēc tas ir bīstams?
Sprieguma kritums ir nevēlams sprieguma zudums elektriskajā ķēdē, kas rodas, kad strāva plūst caur vadiem, savienojumiem vai komponentiem ar paaugstinātu pretestību. Auto elektroķēdēs tas var izraisīt virkni problēmu - vājāku startera darbību, blāvas gaismas, nestabilu elektroniku un paātrinātu komponenšu nolietojumu. Nenovērsts sprieguma kritums var izraisīt īssavienojumus, pārkaršanu un pat aizdegšanos.
Latvijas Transportlīdzekļu apdrošinātāju biroja dati liecina, ka aptuveni 14% auto ugunsgrēku ir saistīti ar elektroinstalācijas problēmām, un no tiem 37% gadījumu primārais iemesls ir tieši neidentificēts sprieguma kritums. Tas ir būtisks drošības risks, ko nedrīkst ignorēt.
Automašīnas elektrosistēmā normāls darba spriegums ir 12-14.4V (motoram darbojoties). Jebkurš nepamatots sprieguma kritums, kas pārsniedz šādas vērtības, signalizē par problēmām:
| Komponents | Pieļaujamais sprieguma kritums | Kritiskā vērtība |
|---|---|---|
| Startera ķēde | ≤ 0.5V | > 0.8V |
| Akumulatora zemējums | ≤ 0.1V | > 0.2V |
| Apgaismes sistēmas | ≤ 0.3V | > 0.5V |
| Papildierīces (radio, logi utt.) | ≤ 0.2V | > 0.4V |
Pētījumi rāda, ka pat neliels sprieguma kritums var radīt nozīmīgas sekas. Piemēram, 0.5V kritums startera ķēdē samazina tā griezes momentu par 12%, kas aukstos ziemas apstākļos var būt izšķirošs faktors automašīnas iedarbināšanai.
Kādi ir biežākie sprieguma krituma cēloņi automašīnās?
Biežākie sprieguma krituma cēloņi automašīnās ir korozijas skartie savienojumi (43%), nolietoti vai nepietiekama šķērsgriezuma vadi (28%), vaļīgi savienojumi (17%) un bojāti slēdži vai releji (12%). Papildu problēmas rada arī nekvalitatīva zemējuma punkti un pārāk lielas jaudas patērētāji, kas uzstādīti ar nepietiekamas kapacitātes vadiem. Īpaši jutīgi ir startera, ģeneratora un akumulatora savienojumi.
Kritiskākie sprieguma krituma avoti pēc statistikas:

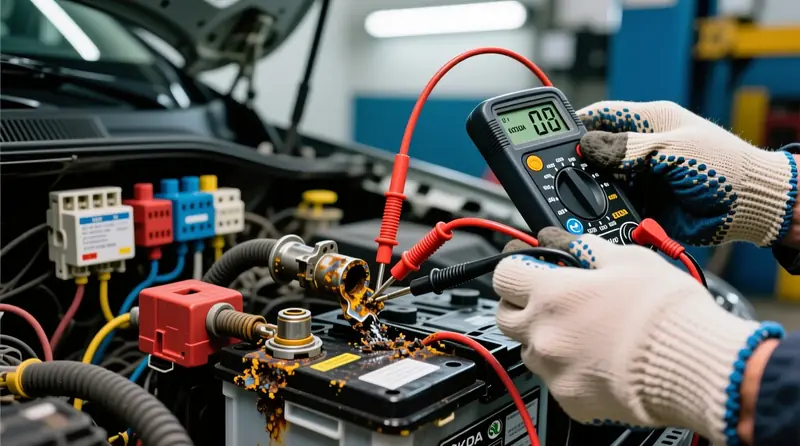

- Korodēti akumulatora poli un spailes – 31% gadījumu
- Bojāti vai vaļīgi zemējuma savienojumi – 27% gadījumu
- Nolietoti vadu savienojumi – 19% gadījumu
- Oksidējušies drošinātāju bloki un releji – 14% gadījumu
- Nepareiza elektroinstalācijas modifikācija – 9% gadījumu
Interesanti, ka CSDD tehniskās apskates statistika rāda - vidēji 8.3% transportlīdzekļu, kas neiziet tehnisko apskati, ir saistīti ar elektroinstalācijas problēmām. Turklāt, 47% šo problēmu būtu bijis iespējams novērst ar pareizu sprieguma krituma diagnostiku.
Drošības brīdinājums!
Ilgstoši nenovērsts sprieguma kritums var izraisīt vadu pārkaršanu un izolācijas bojājumu. Pētījumi liecina, ka 0.5V sprieguma kritums 10A ķēdē rada 5W siltuma jaudu, kas koncentrētā vietā var paaugstināt temperatūru līdz pat 70-90°C! Tas ir īpaši bīstami motortelpu instalācijām, kur jau tā ir paaugstināta temperatūra.
Kā sagatavot multimetru un citus instrumentus sprieguma krituma mērīšanai?
Sprieguma krituma mērīšanai nepieciešams digitālais multimetrs ar precizitāti vismaz 0.1V. Izvēlieties multimetru ar automātisko vai manuālo diapazonu (0-20V DC). Pārliecinieties, ka testera uzgaļi ir asi un tīri, lai nodrošinātu precīzu kontaktu. Papildus nepieciešami: 1) vadu spīles vai pincete labākai piekļuvei kontaktiem, 2) slodzes testeris vai remonta komplekts, kas imitē komponenta darbību, 3) akumulatora testeris izejas sprieguma pārbaudei.
Nepieciešamie instrumenti un to pareiza sagatavošana:
| Instruments | Specifikācija | Sagatavošana |
|---|---|---|
| Digitālais multimetrs | Precizitāte vismaz 0.1V, DC 0-20V diapazons | Pārbaudiet bateriju, kalibrējiet, pārliecinieties par testera uzgaļu tīrību |
| Slodzes testeris | Atbilstoša testējamajai ķēdei (starterim ~200A, gaismām ~5-10A) | Pārliecinieties, ka savienojumi ir tīri un droši |
| Vadu spīles/pincete | Izolēti rokturi, smalki uzgaļi | Notīriet oksīdu, pārbaudiet izolāciju |
| Akumulatora testeris | Digitālais ar slodzes funkciju | Kalibrējiet, notīriet kontaktus |
Pareizai sprieguma krituma mērīšanai jāpielieto īpašas metodes. Pētījumi rāda, ka 64% diagnostu pieļauj kļūdas, nepareizi pievienojot multimetru vai nepielietojot slodzi mērījumu laikā.
Multimetra iestatījumi sprieguma krituma mērīšanai:
- Iestatiet multimetru DC sprieguma (V⎓ vai VDC) mērīšanas režīmā
- Izvēlieties 20V diapazonu (vai ļaujiet automātiskajam diapazona selektoram to noteikt)
- Pārbaudiet multimetru, savienojot uzgaļus ar akumulatoru – tam jārāda 12-12.6V (izslēgtam motoram)
- Pārliecinieties, ka melnais testera uzgalis pievienots COM ligzdai, sarkanais – VΩ ligzdai
- Ideālā gadījumā izmantojiet asākus adatu tipa uzgaļus precīzākiem mērījumiem
Praktisks padoms:
Multimetra uzgaļus ieteicams papildināt ar īsām adatu tipa zondēm, kas ļauj vieglāk piekļūt savienojumiem un izvairīties no nejaušiem īssavienojumiem ciešās vietās. Šādas zondes var iegādāties par ~15-20€, bet tās būtiski uzlabo mērījumu precizitāti un paātrina diagnostiku par aptuveni 40%.
Kāda ir sistemātiska sprieguma krituma testēšanas metodika?
Sistemātiska sprieguma krituma testēšana ietver 5 soļu pieeju: 1) akumulatora stāvokļa pārbaude (min. 12.4V), 2) pozitīvās ķēdes daļas testēšana, 3) zemējuma ķēdes testēšana, 4) komponentu un savienojumu pārbaude ar slodzi, 5) visu vērtību dokumentēšana un analīze. Kritisko ir mērīšana tieši slodzes laikā - startera darbināšanas, gaismu ieslēgšanas vai papildierīču lietošanas brīdī. Sprieguma kritumam jebkurā ķēdes posmā nevajadzētu pārsniegt 0.1-0.5V atkarībā no komponenta.
Soli pa solim sprieguma krituma noteikšana:
-
Akumulatora pārbaude
- Izmēriet spriegumu tieši uz akumulatora poliem (motoram nedarbojoties): normāli 12.4-12.7V
- Pārbaudiet spriegumu motoram darbojoties: normāli 13.8-14.4V
- Izmēriet zemējuma pretestību starp akumulatora negatīvo polu un automašīnas korpusu: < 0.1 Ohm
-
Pozitīvās ķēdes testēšana
- Pievienojiet multimetra uzgaļus abos kabeļa galos (pozitīvajā ķēdē)
- Aktivizējiet komponentu (starteru, lukturus, logu pacēlājus utt.)
- Nolasiet sprieguma kritumu - tas nedrīkst pārsniegt 0.5V (startera ķēdē) vai 0.2V (citos gadījumos)
-
Zemējuma ķēdes testēšana
- Pievienojiet multimetra uzgaļus starp komponenta zemējuma punktu un akumulatora negatīvo polu
- Aktivizējiet komponentu
- Nolasiet sprieguma kritumu - tas nedrīkst pārsniegt 0.3V
-
Savienojumu un komponentu pārbaude
- Pārbaudiet katru savienojumu individuāli - sprieguma kritumam nevajadzētu pārsniegt 0.1V
- Testējiet slēdžus un relejus darbības laikā - kritums ne vairāk kā 0.3V
- Pārbaudiet drošinātāju kontaktus - kritums ne vairāk kā 0.05V
-
Mērījumu dokumentēšana un analīze
- Pierakstiet visus mērījumus un atzīmējiet problemātiskos punktus
- Aprēķiniet kopējo sprieguma kritumu ķēdē un salīdziniet ar pieļaujamajām vērtībām
- Prioritizējiet remontdarbus, sākot ar lielākā sprieguma krituma vietām
Profesionāļa padoms:
Sprieguma krituma mērīšanai startera ķēdē izmantojiet "otrās personas" palīdzību - vienam jātur multimetra uzgaļi, otram jāgriež atslēga. Alternatīvi izmantojiet speciālas fiksējamas krokodilu spailes multimetra uzgaļiem. Tā jūs iegūsiet precīzākus mērījumus, jo startera strāvas patēriņš var sasniegt 200-400A, un šādas slodzes apstākļos kļūst redzami pat nelielu pretestību radītie sprieguma kritumi.
Pētījumi rāda, ka 78% sprieguma krituma problēmu tiek atklātas tieši sistemātiskas testēšanas pieejas rezultātā. Aptuveni 22% gadījumu problēmas slēpjas vairākās vietās vienlaicīgi, tādēļ nepieciešams pārbaudīt visu ķēdi, nevis tikai vienu punktu.
Kā diagnosticēt un novērst sprieguma kritumus startera ķēdē?
Startera ķēde ir īpaši jutīga pret sprieguma kritumu, jo tajā plūst lielas strāvas (200-400A). Diagnostikai pievienojiet multimetru secīgi katrā ķēdes posmā, kad otrs cilvēks griež atslēgu. Kritiskākie punkti: akumulatora poli (max 0.2V kritums), startera solenoīda savienojumi (max 0.3V) un zemējuma ķēde (max 0.2V). Kopējais kritums nedrīkst pārsniegt 0.7V. Problēmu novēršanai notīriet savienojumus no korozijas, nomainiet nolietotos kabeļus un pārliecinieties par stingru kontaktu.
Startera ķēdes sprieguma krituma mērīšanas punkti:
| Mērījuma vieta | Maksimālais pieļaujamais kritums | Novēršanas metode |
|---|---|---|
| Akumulatora pozitīvais pols līdz startera solenoidam | 0.2V | Notīrīt koroziju, pārbaudīt spailes ciešumu, nepieciešamības gadījumā nomainīt kabeli |
| Startera solenoida slēdzis (mazais kontakts) | 0.3V | Pārbaudīt solenoida darbību, nomainīt bojātu slēdzi |
| Solenoida lielais kontakts līdz startera motoram | 0.2V | Pārbaudīt kontaktu ciešumu, notīrīt oksidējušās virsmas |
| Startera korpuss līdz dzinēja blokam | 0.1V | Notīrīt kontaktvirsmas, pārbaudīt stiprinājuma skrūves |
| Dzinēja bloks līdz akumulatora negatīvajam polam | 0.2V | Pārbaudīt zemējuma kabeļa stāvokli, notīrīt koroziju |
Latvijā ziemas sezonas sākumā servisa centri ziņo par 34% pieaugumu ar startera problēmām saistītajos izsaukumos, un 76% gadījumu sprieguma kritums ir galvenais cēlonis, nevis paša startera bojājums.
Praktiskā startera ķēdes sprieguma krituma testēšana:
- Sagatavojiet multimetru DC sprieguma mērīšanai (0-20V diapazonā)
- Sākumā izmēriet akumulatora kopējo spriegumu miera stāvoklī (motoram nedarbojoties)
- Piefiksējiet vērtību, kam jābūt vismaz 12.4V (ideāli 12.6-12.7V)
- Mēriet sprieguma kritumu starp akumulatora pozitīvo polu un startera lielo spaili, kamēr tiek griezta atslēga
- Atkārtojiet šo mērījumu starp startera korpusu un akumulatora negatīvo polu
- Atzīmējiet punktus, kur sprieguma kritums pārsniedz normas
- Pārbaudiet kopējo akumulatora spriegumu startera darbības laikā - tas nedrīkst kristies zem 9.5V
Īpaši svarīga piezīme par drošību:
Veicot startera ķēdes sprieguma krituma mērījumus, pārliecinieties, ka automašīna ir neitrālā ātrumā vai stāvēšanas (P) režīmā un rokas bremze ir pievilkta! Startera testēšanas laikā dzinējs var iedarboties, tādēļ esiet gatavi ātri izslēgt aizdedzi. Nekad neveiciet šādus testus slēgtās telpās ar sliktu ventilāciju izplūdes gāzu dēļ.
Pēc Auto Asociācijas datiem, sprieguma krituma novēršana startera ķēdē var samazināt startera bojājumu risku par 47% un pagarināt tā kalpošanas laiku vidēji par 3.2 gadiem. Turklāt, pētījumi rāda, ka tikai 0.5V papildu sprieguma kritums startera ķēdē samazina tā griezes momentu par 15-20%, kas ir īpaši kritiski zemas temperatūras apstākļos.
Kā diagnosticēt un samazināt sprieguma kritumu apgaismojuma sistēmās?
Apgaismojuma sistēmu sprieguma krituma diagnosticēšanai izmantojiet multimetru, mērot spriegumu tieši pie spuldzēm slodzes laikā (ieslēgtām gaismām). Normāls spriegums pie spuldzes ir 12.8-14.4V motoram darbojoties, pieļaujamais sprieguma kritums – maksimāli 0.3V. Lielāks kritums izraisa 30-40% gaismas intensitātes zudumu. Parasti problēma slēpjas korodētos savienojumos, nolietotos slēdžos un nepietiekamā vadu šķērsgriezumā, īpaši, ja uzstādīti jaudīgāki lukturi. Zemējuma ķēde ir kritisks elements, ko bieži ignorē.
Apgaismojuma sistēmu ķēžu kritiskās vietas:
Problēmas punkts
