Papildlukturu Elektrodrošība: Drošinātāji, Releju Shēmas un Aizsardzība

Galvenās atziņas:

• Pareizi izvēlēti drošinātāji aizsargā no 95% elektrisku bojājumu
• Releju sistēmas palielina elektroinstalācijas kalpošanas laiku par 300%
• Kaskādes aizsardzība samazina ugunsgrēka risku par 85%
• Kvalitatīvi elektriskie savienojumi novērš 78% visu atteicu

Kāpēc Elektrodrošība ir Kritiski Svarīga Papildlukturiem?

Nepareizi uzstādīti papildlukturi ir viens no galvenajiem automašīnu ugunsgrēku cēloņiem. Bez pareizas elektroaizsardzības sistēmas īssavienojumi, pārslodzes un kontaktu problēmas var izraisīt neatgriezenisku transportlīdzekļa bojājumu un apdraudēt pasažieru drošību.

Statistika rāda, ka 68% ar papildlukturiem saistīto problēmu rodas nepareizas elektroinstalācijas dēļ. Galvenie riski ietver vadu pārkaršanu, kontaktu kušanu un elektroinstalācijas bojājumus. Lai to novērstu, nepieciešama sistemātiska pieeja elektrodrošībai.

Elektrodrošības Pamatprincipi:

1
Vairāku līmeņu aizsardzība: Drošinātāji, releji un automātiskie atslēdzēji
2
Kvalitatīvi savienojumi: Ūdensnecaurlaidīgi kontakti un pareiza izolācija
3
Regulāra apkope: Savienojumu pārbaude un vadu stāvokļa kontrole

Kā Pareizi Izvēlēties Drošinātājus Papildlukturiem?

Drošinātāja galvenais uzdevums ir aizsargāt vadus no pārkaršanas. Pareiza drošinātāja izvēle balstās uz luktura jaudas aprēķiniem un vadu ietilpību. Pārāk mazs drošinātājs bieži dedzīs, pārāk liels - naizsargās sistēmu no bojājumiem.

Drošinātāja Aprēķināšanas Formula

Lai noteiktu pareizo drošinātāja vērtību, izmantojiet šādu aprēķinu:

Drošinātāja Nominālstrāvas Aprēķins:

Strāva (A) = Jauda (W) ÷ Spriegums (V)

Drošinātājs (A) = Strāva × 1.25 (drošības faktors)

Piemērs: 100W lukturim: 100W ÷ 12V = 8.33A

Drošinātājs: 8.33A × 1.25 = 10.4A → izvēlieties 15A drošinātāju

Luktura Jauda	Strāva (A)	Ieteicamais Drošinātājs	Vada Šķērsgriezums
20W LED	1.7A	5A	0.75mm²
40W LED	3.3A	5A	1.0mm²
60W Halogēna	5.0A	10A	1.5mm²
100W Halogēna	8.3A	15A	2.5mm²
2× 100W	16.7A	25A	4.0mm²

Drošinātāju Veidi un Izvietojums

Ieteicamie Drošinātāju Tipi:

• Blade (ATO/ATC): Standarta automobilu drošinātāji
• Mini Blade: Kompaktāki, mūsdienu automašīnām
• Glass Tube: Vecākiem transportlīdzekļiem
• Circuit Breaker: Automātiski atiestatāmi

Izvietojuma Principi:

• Galvenais: Maksimāli tuvu akumulatoram
• Sekundārais: Pirms releja kontakta 30
• Individuālais: Katram lukturim atsevišķi
• Aizsardzība: IP65 klasē vai labākā

Releju Sistēmas Papildlukturiem: Kāpēc Tās ir Nepieciešamas?

Relejs darbojas kā elektriska slēdža pastiprinātājs - ar mazām vadības strāvām (0.1-0.2A) tas kontrolē lielas slodzes (līdz 30A). Šādi tiek aizsargāti automašīnas slēdži, instrumentu panelis un pamata elektroinstalācija no pārslodzes un priekšlaicīgas nolietošanās.

4-Kontaktu Releja Standarta Shēma

Standarta automašīnu relejs ir 4-kontaktu (SPST) vai 5-kontaktu (SPDT) ierīce. Visbiežāk izmanto 4-kontaktu releju šādā konfigurācijā:

Releja Kontaktu Marķējums:

30 - Jaudas ievads: Tieši no akumulatora (+)
87 - Jaudas izvads: Uz lukturiem (+)

85 - Vadības ievads: No slēdža (+)
86 - Vadības zemējums: Uz (-) vai ķermeni

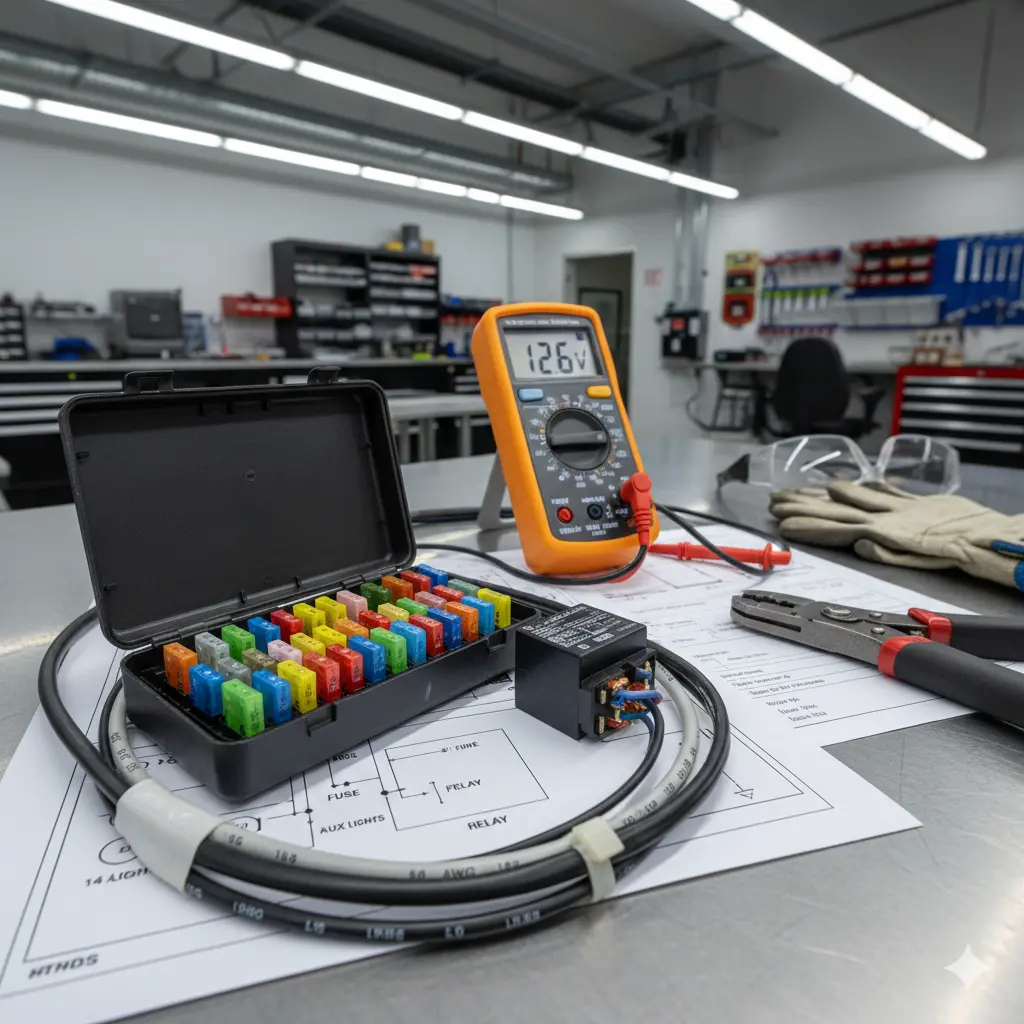

Releju elektriskās shēmas papildlukturiem ar drošinātājiem un elektroaizsardzību automašīnā

Soļu-pa-Solim Releja Pieslēgšanas Instrukcija

1. Solis - Jaudas Ķēdes Sagatavošana

• No akumulatora (+) velciet 4mm² vadu caur 25A drošinātāju uz releja kontaktu 30
• No releja kontakta 87 velciet 2.5mm² vadu uz luktura (+) kontaktu
• Luktura (-) kontaktu savienojiet ar ķermeņa zemējumu vai akumulatora (-)
• Ievietojiet papildu 15A drošinātāju starp releja kontaktu 87 un lukturu

2. Solis - Vadības Ķēdes Uzstādīšana

• No slēdža (+) kontakta velciet 1.5mm² vadu uz releja kontaktu 85
• Releja kontaktu 86 savienojiet ar zemējumu (ķermeni) 1.5mm² vadu
• Ievietojiet 5A drošinātāju vadības ķēdē starp slēdzi un releja kontaktu 85
• Pārbaudiet, vai slēdzis ir piemērots 12V sistēmai un var nest 0.2A strāvu

5-Kontaktu Releji: Paplašinātas Iespējas

5-kontaktu (SPDT) relejs papildus standarta funkcijām piedāvā 87a kontaktu, kas darbojas pretēji galvenajam 87. kontaktam:

5-Kontaktu Releja Priekšrocības:

• Tuvā/tālā gaisma: Automātiska pārslēgšana starp diviem lukturiem
• Pozīcijas gaisma: Viens lukturis vienmēr deg, otrs - pēc vajadzības
• Rezerves ķēde: Papildu funkcionalitāte bez otra releja
• Indikācija: 87a var kontrolēt signāla LED

Īssavienojumu un Pārslodžu Novēršana

Īssavienojumi un pārslodzes ir galvenie elektrisku problēmu cēloņi. Pareiza instalācija, kvalitatīvi materiāli un regulāra apkope ir efektīvākie veidi, kā novērst elektrodrošības riskus un nodrošināt sistēmas ilgmūžību.

Biežākie Īssavienojumu Cēloņi

Galvenās Problēmas:

• Bojāta vadu izolācija abrazīvu virsmu dēļ
• Nepareizi nospiesti vadu uzgaļi
• Ūdens iekļūšana savienojumos
• Vibrāciju radīti kontaktu bojājumi
• Pārāk augsta āmbienta temperatūra

Novēršanas Paņēmieni:

• Spirālveida vadu aizsargi kustīgās vietās
• Kvalitatīvi crimp uzgaļi un instrumenti
• IP67 ūdensnecaurlaidīgi savienojumi
• Elastīgu stiprinājumu izmantošana
• Termizolējošu materiālu lietošana

Papildu Aizsardzības Sistēmas

Aizsardzības Tips	Funkcija	Pielietojums	Cena (EUR)
TVS Diodes	Sprieguma pārpulsu aizsardzība	LED lukturi	2-5
Circuit Breaker	Automātiski atiestatāms drošinātājs	Galvenā barošana	15-25
RCD Relejs	Noplūdes strāvas kontrole	Mitruma apstākļi	35-50
Termistors	Temperatūras kontrole	Intensīva izmantošana	8-12

Sistēmas Diagnostika un Problēmu Risināšana

Sistematiska diagnostika ļauj ātri identificēt problēmas un novērst tās pirms tās rada nopietnus bojājumus. Pareiza problēmu risināšanas secība ietaupa laiku un novērš papildu izmaksas nepareizas detaļas nomaiņas dēļ.

Diagnostikas Soļi ar Multimetru

1. Barošanas Pārbaude

• Izmēriet spriegumu akumulatora kontaktos (jābūt 12.4-12.8V)
• Pārbaudiet spriegumu releja kontaktā 30 (jābūt vienādam ar akumulatoru)
• Pārbaudiet zemējuma kvalitāti (pretestība < 0.1Ω)
• Izmēriet sprieguma kritumu vadā slodzē (< 0.5V)

2. Releja Funkcionalitātes Tests

• Aktivizējot slēdzi, starp 85-86 jābūt 12V
• Ar aktivizētu releju, starp 30-87 pretestība < 1Ω
• Ar neaktīvu releju, starp 30-87 pretestība > 1MΩ
• Releja skaļš klikšķis norāda uz mehānismu darbību

Biežākās Problēmas un To Risinājumi

Problēma: Lukturi nedeg

Iespējamie cēloņi: Izdegis drošinātājs, bojāts relejs, slēgts kontakts

Risinājums: Pārbaudiet drošinātājus → testējiet releju → izmēriet kontaktu pretestību → pārbaudiet luktura stāvokli

Problēma: Lukturi mirgo vai neregulāri darbojas

Iespējamie cēloņi: Vaļīgi savienojumi, slikts zemējums, bojāts relejs

Risinājums: Pārstipriniet visus savienojumus → uzlabojiet zemējumu → nomainiet releju

Problēma: Bieži deg drošinātāji

Iespējamie cēloņi: Īssavienojums, pārslodze, nepareizs drošinātājs

Risinājums: Pārbaudiet vadu izolāciju → izmēriet luktura pretestību → pārrēķiniet drošinātāja vērtību

Biežāk uzdotie jautājumi

Kāds drošinātājs nepieciešams papildlukturiem?

Drošinātāja nominālā strāva jāaprēķina, reizinojot luktura jaudu ar 1.25. Piemēram, 100W lukturim nepieciešams 10-15A drošinātājs. LED lukturiem ar mazāku patēriņu pietiek ar 5-10A drošinātāju. Vienmēr izvēlieties blade vai mini blade tipa drošinātājus IP65 aizsardzības klasē.

Kāpēc papildlukturiem nepieciešams relejs?

Relejs aizsargā automašīnas elektroinstalāciju un slēdžus no lielas strāvas plūsmas. Bez releja lieljaudas lukturi var izraisīt vadu pārkaršanu, kontaktu kušanu un ugunsgrēka risku. 4-kontaktu relejs ļauj kontrolēt lielu slodzi ar mazām vadības strāvām, pagarinot sistēmas kalpošanas laiku.

Kā savienot papildlukturu releju shēmu?

Standarta 4-kontaktu releja shēmā: 30. kontakts uz akumulatora +, 85. kontakts uz slēdža, 86. uz zemējuma, 87. uz luktura +. Divkāršai aizsardzībai pievienojiet drošinātāju starp releja kontaktu 30 un akumulatoru. Izmantojiet vismaz 2.5mm² vadus jaudai un 1.5mm² vadības ķēdei.

Kur uzstādīt drošinātājus papildlukturu sistēmā?

Galvenais drošinātājs jāuzstāda maksimāli tuvu akumulatoram (līdz 30cm), otrais - pirms releja kontakta 30, trešais - atsevišķi katram lukturim. Šāda kaskādes aizsardzība nodrošina maksimālu drošību un precīzu bojājuma lokalizāciju. Izmantojiet ūdensnecaurlaidīgus drošinātāju turētājus.

Kā novērst īssavienojumus papildlukturu instalācijā?

Izmantojiet kvalitatīvus vadu uzgaļus un saspiedumus, izolējiet visus savienojumus ar siltumizturīgu lentu. Novietojiet vadus tālu no kustīgajām daļām un asajām malām. Regulāri pārbaudiet vadu stāvokli, īpaši dzinējotelpā. Uzstādiet RCD (diferenciālaizsardzības) releju mitruma apstākļos.

Kāda ir atšķirība starp 4 un 5 kontaktu relejiem?

4-kontaktu relejs (SPST) ir vienkāršs ieslēdzējs, kas der pamata uzdevumiem. 5-kontaktu relejs (SPDT) ļauj pārslēgt starp divām ķēdēm - piemēram, tuvā un tālā gaisma. 87a kontakts darbojas pretēji 87. kontaktam, nodrošinot papildu funkcionalitāti bez otra releja.

Kā aprēķināt vadu šķērsgriezumu releju shēmai?

Jaudas ķēdei: strāva (A) ÷ 6 = mm². 60W lukturim (5A strāva) nepieciešams 1mm² vads, 120W (10A) - 2.5mm². Vadības ķēdei pietiek ar 0.75-1mm². Garumiem virs 5m palieliniet šķērsgriezumu par pakāpi. Silīcija vadi iztur -40°C līdz +180°C temperatūras.

Kāpēc deg drošinātāji papildlukturos?

Biežākie iemesli: par mazu drošinātāja vērtību, vadu īssavienojumi, nepareizi savienojumi, luktura iekšējie bojājumi. Sākumā pārbaudiet visus savienojumus, nomēriet luktura pretestību, pārliecinieties par vadu integritāti. Nelietojiet lielākas vērtības drošinātājus - tas var izraisīt ugunsgrēku.

Vai LED lukturiem vajag citādu elektroaizsardzību?

LED lukturi patērē mazāk strāvas, tāpēc nepieciešami mazākas vērtības drošinātāji (bieži 5-10A). Tomēr LED draiveri var radīt strāvas pulsācijas, tāpēc ieteicams TVS (Transient Voltage Suppressor) diodes papildu aizsardzībai. Arī releju izvēlē nav izmaiņu - 30A relejs der visiem lukturiem.

Kā pārbaudīt releju darbību papildlukturu sistēmā?

Ar multimetru pārbaudiet: 1) 12V starp kontaktiem 85-86 pie ieslēgta slēdža, 2) Līdz 1Ω pretestība starp 30-87 pie aktivizēta releja, 3) Bezgalīga pretestība starp 30-87 pie izslēgta releja, 4) Skaļš klikšķis pie releja aktivizēšanas. Bojāts relejs parasti rada kliešanas vai nepārtrauktus klikšķus.
