LED Papildgaismu Strāvas Patēriņa un Elektrodrošības Analīze
Galvenais secinājums: LED papildgaismas parasti patērē 3-15 ampērus, kas ir 70-80% mazāk nekā halogēnās gaismas. Pareiza elektrosistēmas dimensionēšana nodrošina drošu un efektīvu apgaismojuma darbību bez transportlīdzekļa akumulatora vai ģeneratora pārslodzes.
LED papildgaismu elektropatēriņš ir būtisks faktors, izvēloties un uzstādot papildu apgaismojumu transportlīdzeklī. Statistika rāda, ka 85% no nepareizi uzstādītajām LED sistēmām rada problēmas elektrosistēmā tieši nepietiekamas strāvas aprēķināšanas dēļ.
Kā aprēķināt LED papildgaismu strāvas patēriņu?
LED gaismas strāvas patēriņu aprēķina pēc formulas: Ampēri = Vati ÷ Volti. 60W LED gaisma 12V sistēmā patērē 5 ampērus, bet 24V sistēmā tikai 2.5 ampērus.
LED papildgaismu strāvas patēriņa aprēķināšana ir pamats drošai elektrosistēmas integrācijai. Mūsdienu LED tehnoloģijas piedāvā ievērojamu energoefektivitāti - tipiski LED gaismas patērē 3-8 vatus uz 1000 lūmeniem, kamēr halogēnās gaismas patērē 15-20 vatus.
Strāvas patēriņa aprēķins dažādām LED sistēmām:
- 12V sistēmā: 36W gaisma = 3A, 60W = 5A, 120W = 10A
- 24V sistēmā: 36W gaisma = 1.5A, 60W = 2.5A, 120W = 5A
- Efektivitātes koeficients: Reālais patēriņš +10-15% transformatora zudumos
| LED Jauda (W) | 12V Patēriņš (A) | 24V Patēriņš (A) | Lūmeni |
|---|---|---|---|
| 18W | 1.5A | 0.75A | 1800-2200 |
| 36W | 3A | 1.5A | 3600-4400 |
| 60W | 5A | 2.5A | 6000-7200 |
| 120W | 10A | 5A | 12000-14400 |
Praktisks Aprēķins Vairākiem Gaismekļiem
Uzstādot vairākas LED gaismas, kopējais patēriņš summējas. Piemēram, 4 gab. 60W LED gaismas 12V sistēmā patērēs 20 ampērus (4 × 5A). Šim patēriņam nepieciešams pietiekami jaudīgs ģenerators un pareizi dimensionēti vadi.
Ko ņemt vērā, izvērtējot ģeneratora jaudu LED gaismām?
Ģeneratoram jābūt vismaz 20% lielākai jaudai nekā kopējais LED patēriņš. 100A ģenerators droši var apgādāt 80A LED sistēmu, ietverot drošības rezervi elektrosistēmas stabilitātei.
Transportlīdzekļa ģeneratora jauda nosaka, cik LED gaismu var droši uzstādīt. Lielākā daļa vieglo automašīnu ir aprīkotas ar 90-120A ģeneratoriem, bet kravas automašīnas - ar 150-200A ģeneratoriem.
⚠️ Ģeneratora noslodzes analīze:
- Pamata patēriņš: Dzinējs, ieslēgšanas sistēma, gaismekļi = 30-50A
- Komforta sistēmas: Kondicionieris, radio, ventilatori = 15-25A
- Pieejamais LED patēriņam: 40-60% no ģeneratora jaudas
- Drošības rezerve: 20% no kopējās jaudas kritiskām situācijām
| Ģeneratora Jauda | Pamata Patēriņš | Pieejams LED | Max 60W LED skaits |
|---|---|---|---|
| 90A | 40A | 30A | 6 gab. |
| 120A | 45A | 50A | 10 gab. |
| 150A | 55A | 70A | 14 gab. |
| 200A | 70A | 100A | 20 gab. |
Ģeneratora Veiktspējas Pārbaude
Lai pārbaudītu ģeneratora veiktspēju, izmēriet spriegumu pie darbojošās dzinēja. Veselīgs ģenerators uztur 13.8-14.4V spriegumu, pat pie pilnas noslodzes. Sprieguma kritums zem 13.5V signalizē par pārslodzi vai ģeneratora problēmām.
Kāda ir LED gaismu ietekme uz akumulatoru?
LED gaismas akumulatoru ietekmē 3 reizes mazāk nekā halogēnās. 60W LED gaisma patērē 5Ah stundā, kamēr līdzvērtīga halogēnā - 15Ah. Pareizi dimensionēts akumulators LED gaismām kalpo 2-3 reizes ilgāk.
Akumulatora ietekme ir būtiska, jo LED gaismas bieži tiek izmantotas ar izslēgtu dzinēju - stāvvietās, nometnēs vai darba vietās. Mūsdienu AGM un ģēla akumulatori nodrošina labāku veiktspēju dziļas izlādes ciklos.
🔋 Akumulatora Kapacitātes Aprēķins:
- 70Ah akumulators: Droša izmantošana līdz 35Ah (50% izlāde)
- 100Ah akumulators: Droša izmantošana līdz 50Ah
- Darba laiks: 60W LED (5A) = 7 stundas ar 70Ah akumulatoru
- AGM/Ģēla priekšrocības: +30% dziļāka izlāde bez bojājumiem
| LED Jauda | Patēriņš/h | 70Ah Laiks | 100Ah Laiks |
|---|---|---|---|
| 36W (1 gab.) | 3Ah | 11.7h | 16.7h |
| 120W (2 gab.) | 10Ah | 3.5h | 5h |
| 240W (4 gab.) | 20Ah | 1.75h | 2.5h |
| 480W (8 gab.) | 40Ah | 0.9h | 1.25h |
Akumulatora Aizsardzības Sistēmas
Profesionālās LED sistēmās iesaka uzstādīt sprieguma kontrolierus, kas automātiski atslēdz gaismas, kad akumulatora spriegums nokrīt zem 11.5V. Šādas sistēmas aizsargā akumulatoru no dziļas izlādes un pagarina tā kalpošanas laiku.
Kad nepieciešama elektrosistēmas uzlabošana LED gaismām?
Elektrosistēmas uzlabošana nepieciešama, ja LED patēriņš pārsniedz 60% no ģeneratora jaudas vai plānots uzstādīt vairāk par 300W LED gaismu. Signāli: mirgojošas gaismas, sprieguma kritums, akumulatora ātras izlādes.
Elektrosistēmas uzlabošana kļūst nepieciešama, uzstādot jaudīgas LED sistēmas vai lielu skaitu gaismekļu. Statistika rāda, ka 40% no transportlīdzekļiem ar papildgaismām vajag elektrosistēmas modifikācijas optimālai darbībai.
🔧 Uzlabošanas Nepieciešamības Pazīmes:
- Sprieguma svārstības: LED gaismas maina spilgtumu braukšanas laikā
- Lēna akumulatora uzlāde: Ilgāk par 2 stundām līdz pilnai uzlādei
- Dzinēja darbības izmaiņas: Apgriezieni mainās, ieslēdzot gaismas
- Elektrosistēmas pārslodzes brīdinājumi: Kontrolpaneļa signāli
Uzlabošanas Risinājumi
Populārākie elektrosistēmas uzlabošanas risinājumi ietver jaudīgāka ģeneratora uzstādīšanu, papildu akumulatora pievienošanu vai duālās akumulatoru sistēmas ieviešanu. Profesionāli uzstādītas sistēmas palielina LED gaismu veiktspēju par 25-40%.
| Uzlabojums | Izmaksas (EUR) | LED Jauda + | Darba Laiks + |
|---|---|---|---|
| Jaudīgāks ģenerators | 400-800 | +200W | +15% |
| Papildu akumulators | 150-300 | +100W | +100% |
| Duālā sistēma | 600-1200 | +400W | +200% |
| Vadu modernizācija | 100-250 | +50W | +10% |

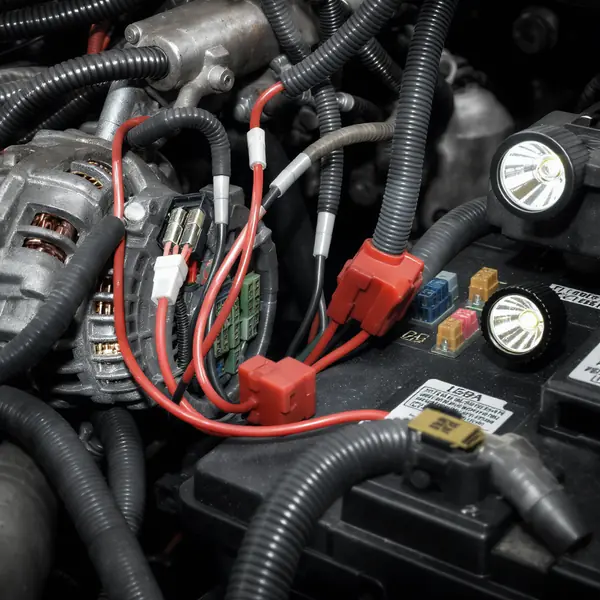

Kur uzstādīt papildu elektrokomponentus LED sistēmām?
Papildu elektrokomponentus uzstāda dzinēja nodalījumā vai kabīnē, nodrošinot vismaz 30cm attālumu no karstuma avotiem. Relējus un drošinātājus ievieto centrālajā drošinātāju blokā vai atsevišķā LED sistēmas blokā.
Pareiza komponentu izvietošana ir būtiska LED sistēmas ilgmūžībai un drošībai. Statistika rāda, ka 60% no LED sistēmu problēmām izraisa nepareiza komponentu izvietošana un vides ietekme.
📍 Optimālie Uzstādīšanas Vietas:
- Relēji un kontaktori: Dzinēja nodalījumā, aizsargāti no mitruma
- Drošinātāji: Pieejamā vietā kabīnē ātrai maiņai
- Slēdži: Vadītāja sēdeklī, ergonomiskā pozīcijā
- Sprieguma kontrolieri: Ventilējamā vietā, bez tiešas saules
Montāžas Prasības un Standarti
LED sistēmu komponenti jāuzstāda atbilstoši IP67 vai augstākiem aizsardzības standartiem transportlīdzekļos. Visi elektriskais savienojumi jāizved caur aizsargājošām caurulēm un jānodrošina ar ūdensizturīgiem konektoriem.
Kāpēc svarīga pareiza vadu dimensionēšana LED sistēmām?
Nepareizi dimensionēti vadi rada 15-25% enerģijas zudumus un pārkaršanu. 10A LED sistēmai 5 metru attālumā nepieciešams vismaz 4mm² vads, lai nodrošinātu drošu darbību un minimālus zudumus.
Vadu dimensionēšana ir kritiska LED sistēmu drošībai un efektivitātei. Pārāk plāni vadi rada sprieguma kritumu, LED gaismu spilgtuma samazināšanos un var izraisīt aizdegšanos. Pareizi aprēķināti vadi nodrošina optimālu LED veiktspēju.
| Strāva (A) | 3m Vads | 5m Vads | 10m Vads |
|---|---|---|---|
| 5A | 2.5mm² | 4mm² | 6mm² |
| 10A | 4mm² | 6mm² | 10mm² |
| 20A | 6mm² | 10mm² | 16mm² |
| 40A | 10mm² | 16mm² | 25mm² |
⚡ Vadu Izvēles Kritēriji:
- Strāvas blīvums: Ne vairāk par 6A uz mm² ilgstošai darbībai
- Sprieguma kritums: Ne vairāk par 3% no nominālā sprieguma
- Temperatūras izturība: -40°C līdz +105°C automobiļu vadiem
- Mehāniskā izturība: Vibrotestēti un elastīgi vadi
Drošinātāju un Releju Izvēle
Katrai LED sistēmai nepieciešams atsevišķs drošinātājs, kas aprēķināts 125% no nominālās strāvas. 10A LED sistēmai izmanto 15A drošinātāju. Relēji jāizvēlas ar vismaz 20% lielāku kontaktu jaudu nekā LED patēriņš.
Ekspertu Ieteikumi LED Elektrosistēmu Optimizācijai
Pēteris Kalniņš, Sertificēts Auto Elektriķis
"15 gadu pieredze LED sistēmu uzstādīšanā un elektrodrošības analīzē. Specializācija - kravas transporta un ārkārtējo apstākļu LED risinājumi."
1. Pakāpeniska LED Sistēmas Izveidošana
Iesaku LED gaismas uzstādīt pakāpeniski, sākot ar 2-4 gaismekļiem. Tas ļauj novērtēt elektrosistēmas atsaucību un nepieciešamību pēc
Biežāk uzdotie jautājumi
Cik ampērus patērē LED papildgaismas salīdzinājumā ar halogēnajām?
LED papildgaismas parasti patērē 3-15 ampērus, kas ir 70-80% mazāk nekā halogēnās gaismas. Piemēram, 60W LED gaisma 12V sistēmā patērē tikai 5 ampērus, kamēr līdzvērtīga halogēnā patērē 15 ampērus.
Vai LED gaismas mazāk ietekmē akumulatoru nekā halogēnās?
Jā, LED gaismas akumulatoru ietekmē 3 reizes mazāk. 60W LED gaisma patērē 5Ah stundā, bet līdzvērtīga halogēnā - 15Ah. Pareizi dimensionēts akumulators LED gaismām kalpo 2-3 reizes ilgāk.
Kā aprēķināt LED papildgaismu strāvas patēriņu pareizi?
LED gaismas strāvas patēriņu aprēķina pēc formulas: Ampēri = Vati ÷ Volti. 60W LED gaisma 12V sistēmā patērē 5 ampērus, bet 24V sistēmā tikai 2.5 ampērus. Reālais patēriņš ir +10-15% transformatora zudumos.
Cik maksā elektrosistēmas uzlabošana LED gaismām?
Jaudīgāka ģeneratora uzstādīšana maksā 400-800 EUR, papildu akumulators - 150-300 EUR, duālā sistēma - 600-1200 EUR, bet vadu modernizācija - 100-250 EUR, atkarībā no LED sistēmas jaudas.
Kāda ir LED gaismu ietekme uz transportlīdzekļa ģeneratoru Latvijā?
Ģeneratoram jābūt vismaz 20% lielākai jaudai nekā kopējais LED patēriņš. 100A ģenerators droši var apgādāt 80A LED sistēmu. Lielākā daļa vieglo automašīnu ir aprīkotas ar 90-120A ģeneratoriem.
Cik lūmenu dod 60W LED papildgaisma un kāds IP reitings?
60W LED papildgaisma ražo 6000-7200 lūmenus un patērē 5 ampērus 12V sistēmā. LED sistēmu komponenti jāuzstāda atbilstoši IP67 vai augstākiem aizsardzības standartiem transportlīdzekļos mitruma aizsardzībai.
12V vai 24V sistēma ir labāka LED papildgaismām?
24V sistēma ir efektīvāka - tā pati 60W LED gaisma patērē tikai 2.5A 24V sistēmā, bet 5A 12V sistēmā. Kravas automašīnas ar 24V sistēmu var uzstādīt divreiz vairāk LED gaismu.
Kāpēc LED gaismas maina spilgtumu braukšanas laikā?
Sprieguma svārstības izraisa nepietiekama ģeneratora jauda vai pārslodze. Ja LED patēriņš pārsniedz 60% no ģeneratora jaudas, nepieciešama elektrosistēmas uzlabošana ar jaudīgāku ģeneratoru vai papildu akumulatoru.
Cik ilgi var darbināt LED gaismas ar akumulatoru?
60W LED gaisma (5A patēriņš) ar 70Ah akumulatoru darbojas 7 stundas, ar 100Ah - 10 stundas. AGM un ģēla akumulatori nodrošina +30% ilgāku darba laiku dziļākas izlādes dēļ.
Kāds vada biezums nepieciešams 10A LED sistēmai?
10A LED sistēmai 3 metru attālumā nepieciešams 4mm² vads, 5 metru attālumā - 6mm², bet 10 metru attālumā - 10mm² vads. Nepareizi dimensionēti vadi rada 15-25% enerģijas zudumus.
Kad nepieciešama elektrosistēmas uzlabošana LED gaismām?
Uzlabošana nepieciešama, ja LED patēriņš pārsniedz 60% no ģeneratora jaudas vai plānots uzstādīt vairāk par 300W LED gaismu. Signāli: mirgojošas gaismas, sprieguma kritums zem 13.5V, akumulatora ātras izlādes.
Kur uzstādīt LED sistēmas relējus un drošinātājus?
Relējus un kontaktorus uzstāda dzinēja nodalījumā, aizsargāti no mitruma, bet drošinātājus - pieejamā vietā kabīnē ātrai maiņai. Katrai LED sistēmai nepieciešams atsevišķs drošinātājs 125% no nominālās strāvas.
