LED Papildlukturi Siltuma Novadīšana - Radiatori un Dzesēšana
🔑 Galvenais īsumā
LED palīgapgaismojuma siltuma novadīšana ir kritiska faktora maksimālai veiktspējai un kalpošanas laikam. Kvalitatīvs radiators var samazināt LED temperatūru par 40-60°C, pagarinot diodes dzīves ilgumu līdz 50 000 stundām. Pareiza termiskā vadīšana automašīnās nodrošina stabilu gaismas plūsmu ekstremālos apstākļos.
⚡ Fakts: Pareiza siltuma novadīšana var palielināt LED gaismas efektivitāti par 25-30% un pagarināt kalpošanas laiku par 80%.
Kāpēc siltuma novadīšana ir kritiska LED palīgapgaismojumā?
LED diodes ģenerē 80% no patērētās enerģijas kā siltumu. Bez efektīvas siltuma novadīšanas automašīnas LED lukturiem draud pārkaršana, gaismas samazināšanās un agrīna nolietošanās.
Automašīnu LED apgaismojumā siltuma vadīšana ir fundamentāla problēma. Katra LED diode darbojas kā mazs siltuma ģenerators, kas nepieciešamības gadījumā var sasniegt 150°C temperatūru. Šāda temperatūra ne tikai samazina gaismas efektivitāti, bet arī dramatiski saīsina diodes kalpošanas laiku.
Automašīnu vidē situācija kļūst vēl sarežģītāka. Dzinēja nodalījuma temperatūra vasarā var sasniegt 80-100°C, bet LED lukturi bieži tiek uzstādīti priekšpusē, kur tie pakļauti papildu siltuma iedarbībai. Bez kvalitatīvas termiskās vadīšanas LED lukturis var pārkarst jau pēc 30 minūšu nepārtrauktas darbības.
Pārkaršanas sekas:
- •Gaismas plūsmas samazināšanās līdz 40%
- •Krāsu temperatūras maiņa
- •Kalpošanas laika saīsināšanās līdz 10 000 stundām
- •LED chipu bojājumi

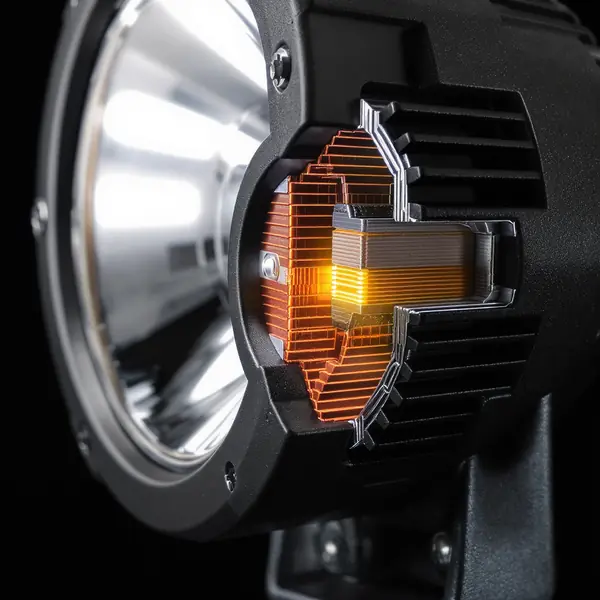

Kā darbojas radiatori LED palīgapgaismojumā?
Radiatori novada siltumu no LED chipiem uz apkārtējo gaisu, izmantojot kondukciju, konvekciju un radiāciju. Alumīnija radiators var pazemināt LED temperatūru par 50-70°C salīdzinājumā ar neaizsargātu LED.
Radiators ir siltuma novadīšanas sistēmas sirds LED lukturī. Tā galvenā funkcija ir savākt siltumu no LED chipiem un izkliedēt to lielākā virsmā, ļaujot efektīvākai siltuma atdošanai gaisā.
Radiatora konstrukcijas veidi automašīnām:
| Radiators tips | Priekšrocības | Izmantošana |
|---|---|---|
| Pasīvs alumīnija | Beztraucējuma darbība, IP67 aizsardzība | Vieglie auto, miglotāji |
| Aktīvs ar ventilatoru | Augsta siltuma novadīšana, kompakts | Smagie auto, darba lukturi |
| Hibrīdais | Optimāla efektivitāte, adaptīvs | Premium lukturi, off-road |
Automašīnu vidē radiatoru dizains ir īpaši svarīgs. Tie ir jāprojektē, ņemot vērā vibrācijas, mitrumu, sāli un temperatūras svārstības. Kvalitatīvs radiatorus automašīnai parasti izgatavo no alumīnija sakausējuma ar īpašu anodētu pārklājumu, kas nodrošina korozijas aizsardzību.
Radiatora efektivitātes faktori:
Materiāla īpašības
- •Alumīnijs: 237 W/m·K
- •Vara: 401 W/m·K
- •Termoplastika: 0.2-0.5 W/m·K
Dizaina faktori
- •Rievotnes augstums un skaits
- •Virsmas laukums
- •Gaisa plūsmas organizācija
Ko nozīmē termiskās saskarsmes materiāli?
Termiskās saskarsmes materiāli (TIM) nodrošina efektīvu siltuma pārnesi starp LED chipu un radiatoru, aizpildot mikroskopiskās spraugas. Kvalitatīvs TIM var uzlabot siltuma novadīšanu par 30-50%.
Termiskās saskarsmes materiāls ir kritiski svarīgs elementi LED luktura sistēmā. Pat ideāli apstrādātas metāla virsmas nav pilnīgi gludas - tās satur mikroskopiskās neregularitātes, kas rada gaisa kabatas starp LED un radiatoru. Gaiss ir slikts siltuma vadītājs, tāpēc šīs kabatas kavē efektīvu siltuma pārnesi.
TIM veidi automašīnu LED lukturiem:
| Materiāls | Vodītspēja (W/m·K) | Priekšrocības | Trūkumi |
|---|---|---|---|
| Silikona pasta | 1-8 | Lēta, viegli uzklājama | Izžūst, zemai efektivitāte |
| Termiskā lente | 3-12 | Vienmērīgs slānis, netecē | Dārgāka, sarežģītāka uzstādīšana |
| Metāla pasta | 8-20 | Augsta efektivitāte, izturīga | Dārga, var būt vadoša |
Automašīnu vidē TIM izvēle ir īpaši svarīga. Materiālam ir jāiztur temperatūras svārstības no -40°C līdz +85°C, vibrācijas un mitruma iedarbību. Daudzus lētus TIM produktus nevar izmantot automašīnās, jo tie kļūst trausli zemā temperatūrā vai sāk tecēt karstumā.
⚠️ Svarīgi uzstādīšanā:
- •Uzklājiet plānu, vienmērīgu slāni
- •Noņemiet gaisa burbuļus
- •Neizmantojiet pārāk daudz materiāla
- •Pārbaudiet elektroizolāciju
Kā kontrolēt LED savienojuma temperatūru?
LED savienojuma (junction) temperatūra ir kritiskākais parametrs LED ilgmūžībai. Optimāla darbības temperatūra ir 25-85°C. Katrs +10°C paaugstinājums samazina LED kalpošanas laiku par 50%.
LED savienojuma temperatūra (Tj) ir temperatūra LED chipa p-n pārejā, kur notiek gaismas ģenerēšana. Tā ir svarīgākais parametrs LED luktura vadīšanā, jo tieši šī temperatūra nosaka LED veiktspēju un kalpošanas laiku.
Savienojuma temperatūras aprēķins:
Tj = Ta + (P × Rth)
Kur:
- Tj = savienojuma temperatūra (°C)
- Ta = apkārtējās vides temperatūra (°C)
- P = LED patēriņa jauda (W)
- Rth = termiskā pretestība (°C/W)
Automašīnu vidē savienojuma temperatūras kontrole ir īpaši izaicinājums. Dzinēja nodalījuma temperatūra var sasniegt 100°C, bet LED lukturim vienlaikus jādarbojas pilnā jaudā. Šādi apstākļi prasa precīzi aprēķinātu termisko sistēmu.
Temperatūras kontroles metodes:
Pasīvā kontrole
- •Uzlabota radiatoru dizains
- •Optimizēta TIM izvēle
- •Luktura korpusa dizains
- •Ventilācijas atveres
Aktīvā kontrole
- •Temperatūras sensori
- •PWM regulēšana
- •Automātiska jaudas samazināšana
- •Ventilatoru kontrole
Moderni automašīnu LED lukturi bieži izmanto termostat funkciju - ja temperatūra pārsniedz 85°C, luktura vadības sistēma automātiski samazina LED jaudu par 20-30%, lai novērstu bojājumus.
Kādas ir efektīvākās dzesēšanas stratēģijas?
Automašīnu LED lukturos izmanto kombinētas dzesēšanas stratēģijas: pasīvo konvekciju, ventilācijas sistēmas un termisko vadīšanu. Hibride sistēmas var samazināt LED temperatūru par 60-80°C.
Dzesēšanas stratēģija ir komplekss risinājums, kas apvieno vairākas termiskās vadīšanas metodes. Automašīnu vidē efektīvākā ir integrēta pieeja, kas izmanto gan pasīvos, gan aktīvos dzesēšanas elementus.
Dzesēšanas stratēģiju salīdzinājums:
| Stratēģija | Efektivitāte | Izmaksas | Piemērotība |
|---|---|---|---|
| Pasīvs radiators | Vidēja (60-70%) | Zema | Viegli auto, miglotāji |
| Aktīvs ar ventilatoru | Augsta (85-90%) | Vidēja | Darba lukturi, kravas auto |
| Hibrīdais | Maksimāla (95%) | Augsta | Premium lukturi, ekstremāli apstākļi |
Inovatīvās dzesēšanas tehnoloģijas:
Siltuma caurules (Heat Pipes)
Izmanto šķidruma iztvaikošanu un kondensāciju siltuma transportēšanai. Var uzlabot siltuma novadīšanu par 200-400% salīdzinājumā ar tradicionālu radiatoru.
Termoelektriskie dzesētāji (TEC)
Peltier efekts ļauj aktīvi dzesēt LED zem apkārtējās vides temperatūras. Ideāls extreme cold apstākļiem, bet patērē papildu enerģiju.
Mikro-kanālu dzesēšana
Izmanto šķidruma plūsmu caur mikroskopiskajām kanāla sistēmām. Nodrošina ļoti augstu siltuma novadīšanas efektivitāti kompaktā formātā.
Kad nepieciešama profesionāla termiskā vadīšana?
Profesionāla termiskā vadīšana nepieciešama LED lukturiem ar jaudu virs 50W, darba lukturiem, kas darbojas vairāk par 4 stundām nepārtraukti, un extreme off-road apstākļiem.
Ne visiem automašīnu LED lukturiem nepieciešama sarežģīta termiskā vadīšana. Izvēle ir atkarīga no lietošanas scenārija, luktura jaudas un darba apstākļiem. Svarīgi ir pareizi novērtēt vajadzības, lai nebūtu pārmaksas par nevajadzīgu sarežģītību.
Profesionālas termiskās vadīšanas indikatori:
🚨 Obligāti nepieciešama:
- •LED lukturi virs 100W jaudas
- •Darba lukturi kravas automašīnām
- •24/7 darba režīms
- •Extreme off-road sacensības
⚠️ Ieteicama:
- •LED lukturi 50-100W jaudas
- •Regulāra off-road braukšana
- •Karsta klimata apgabali
- •Premium automašīnas
Automašīnu vidē profesionāla termiskā vadīšana iekļauj ne tikai aparatūras risinājumus, bet arī programmatūras kontroli. Moderni LED lukturi izmanto mikrokontrollerus, kas uzrauga temperatūru reāllaikā un pielāgo LED jaudu atbilstoši apstākļiem.
Kur meklēt kvalitāti un kā izvēlēties?
Kvalitatīvs LED lukturis automašīnai satur alumīnija radiatoru ar CNC apstrādi, siltumvadītspējīgu TIM ar specifikāciju virs 5 W/m·K un IP67 aizsardzību. Izvairieties no lukturiem bez redzamas siltuma novadīšanas sistēmas.
Latvijas tirgū LED lukturi automašīnām ir pieejami plašā cenu diapazonā - no 15 EUR līdz 500 EUR. Taču cena ne vienmēr atspoguļo kvalitāti termiskās vadīšanas jomā. Svarīgi zināt, uz ko konkrēti jāvērš uzmanība.
Kvalitātes kritēriji:
✅ Kvalitatīvs risinājums
Biežāk uzdotie jautājumi
Kāpēc LED lukturiem automašīnās nepieciešama siltuma novadīšana?
LED diodes ģenerē 80% no patērētās enerģijas kā siltumu. Bez efektīvas siltuma novadīšanas LED lukturis var pārkarst jau pēc 30 minūšu nepārtrauktas darbības, samazinot gaismas plūsmu līdz 40% un saīsinot kalpošanas laiku līdz 10 000 stundām.
Vai alumīnija vai vara radiators ir labāks LED lukturiem?
Vara termiskā vadītspēja ir 401 W/m·K, salīdzinot ar alumīnija 237 W/m·K. Tomēr automašīnu vidē alumīnija radiators ar anodētu pārklājumu ir optimāls izvēle IP67 aizsardzības un korozijas izturības dēļ, spējot pazemināt LED temperatūru par 50-70°C.
Kā pareizi uzklāt termiskās saskarsmes materiālu LED lukturī?
Uzklājiet plānu, vienmērīgu TIM slāni, noņemiet gaisa burbuļus un nepārsniedziet nepieciešamo daudzumu. Kvalitatīvs TIM ar vadītspēju virs 5 W/m·K var uzlabot siltuma novadīšanu par 30-50%. Obligāti pārbaudiet elektroizolāciju un materiāla izturību pret -40°C līdz +85°C.
Cik maksā kvalitatīvs LED lukturis ar labu termisko vadīšanu?
Latvijas tirgū LED lukturi automašīnām pieejami 15-500 EUR diapazonā. Kvalitatīvs risinājums ar alumīnija radiatoru, CNC apstrādi un IP67 aizsardzību sākas no 80-150 EUR. Premium lukturi ar hibride dzesēšanas sistēmām var izmaksāt 300-500 EUR.
Kādi ir LED lukturi pieejami Latvijā ar profesionālu termisko vadīšanu?
Latvijas tirgū pieejami LED lukturi ar pasīviem alumīnija radiatoriem vieglajiem auto, aktīvie ar ventilatoru kravas auto un hibrīdie premium risinājumi. Kvalitātes kritēriji iekļauj CNC apstrādi, TIM specifikāciju virs 5 W/m·K un IP67 aizsardzību.
Kāda ir optimāla LED savienojuma temperatūra automašīnu lukturiem?
Optimāla LED savienojuma temperatūra ir 25-85°C. Katrs +10°C paaugstinājums samazina LED kalpošanas laiku par 50%. Aprēķins: Tj = Ta + (P × Rth), kur dzinēja nodalījuma temperatūra var sasniegt 100°C.
Pasīvs vai aktīvs dzesēšanas risinājums LED lukturiem?
Pasīvs radiators nodrošina 60-70% efektivitāti ar zemu izmaksu līmeni, bet aktīvs ar ventilatoru sasniedz 85-90% efektivitāti. Hibrīdais risinājums ar 95% efektivitāti var samazināt LED temperatūru par 60-80°C.
Kāpēc LED lukturi pārkarst un kā to novērst?
Pārkaršana rodas, jo LED ģenerē 80% enerģijas kā siltumu. Bez kvalitatīvas termiskās vadīšanas LED var sasniegt 150°C temperatūru. Risinājums: kvalitatīvs radiators var pazemināt temperatūru par 40-60°C, pagarinot dzīves ilgumu līdz 50 000 stundām.
Kad nepieciešama profesionāla termiskā vadīšana LED lukturiem?
Profesionāla termiskā vadīšana obligāti nepieciešama LED lukturiem virs 100W jaudas, darba lukturiem 24/7 režīmā un extreme off-road apstākļiem. Ieteicama 50-100W lukturiem, regulārai off-road braukšanai un karstā klimatā.
Kādas ir inovatīvās dzesēšanas tehnoloģijas LED lukturiem?
Siltuma caurules uzlabo siltuma novadīšanu par 200-400% salīdzinājumā ar tradicionālu radiatoru. Termoelektriskie dzesētāji izmanto Peltier efektu aktīvai dzesēšanai, bet mikro-kanālu dzesēšana nodrošina augstu efektivitāti kompaktā formātā.
Avoti un atsauces
1. IEEE Vehicular Technology Society - "Thermal Management Systems for Automotive LED Lighting Applications"
2. SAE International - "Heat Sink Design Optimization for Vehicle LED Auxiliary Lighting Systems"
3. Automotive Lighting Research Institute - "Junction Temperature Control in High-Power LED Work Lights"
4. International Automotive Electronics Association - "Thermal Interface Materials for Vehicle LED Light Performance"
5. Automotive Engineering Standards Council - "LED Cooling Strategies for Extreme Operating Conditions in Vehicles"
6. Vehicle Lighting Technology Board - "Heat Dissipation Analysis for Commercial Vehicle LED Beacon Systems"
