LED darba lukturu vadu šķērsgriezuma aprēķins smagajiem auto
Galvenās atziņas
Nepareiza vada šķērsgriezuma izvēle LED darba lukturiem var samazināt to spilgtumu līdz 40% un radīt ugunsnedrošību. Smagajiem transportlīdzekļiem ar 24V sistēmu vajag 2 reizes mazāku vada šķērsgriezumu nekā 12V sistēmām, bet vada garums būtiski ietekmē nepieciešamo šķērsgriezumu - 10 metru garumā 2.5mm² vada vietā var vajadzēt 4mm².
LED darba lukturu popularitāte smagajā transportā aug par 35% gadā, bet 60% uzstādījumu tiek veikti ar nepareizu vadu šķērsgriezumu. Nepareiza vada izvēle ne tikai samazina lukturu efektivitāti, bet var arī radīt drošības riskus. Šajā tehniskajā rokasgrāmatā detalizēti aplūkosim, kā pareizi aprēķināt vadu šķērsgriezumu dažādām LED darba lukturu konfigurācijām uz smagajiem transportlīdzekļiem.
Kāpēc vada šķērsgriezums ir tik svarīgs LED darba lukturiem?
Nepareizs vada šķērsgriezums rada sprieguma kritumu, kas LED lukturiem samazina spilgtumu par 20-40% un var saīsināt to darbmūžu par 50%. Pārāk plāns vads rada pārkaršanu un ugunsnedrošību.
LED darba lukturu efektivitāte ir tieši atkarīga no sprieguma kvalitātes. Kamēr tradicionālās kvēlspuldzes tolerē sprieguma svārstības, LED lukturi ir ļoti jutīgi pret sprieguma kritumu:
Sprieguma krituma ietekme uz LED lukturiem:
- • 5% sprieguma kritums = 15% spilgtuma samazinājums
- • 10% sprieguma kritums = 30% spilgtuma samazinājums
- • 15% sprieguma kritums = 45% spilgtuma samazinājums
Smagajos transportlīdzekļos, kur LED darba lukturu jauda bieži pārsniedz 200W un vada garums var sasniegt 15-20 metrus, pareiza vada izvēle kļūst kritiski svarīga gan drošībai, gan ekonomikai.
Kā aprēķināt strāvas patēriņu LED darba lukturiem?
LED lukturu strāvas patēriņu aprēķina pēc formulas: I = P / U, kur I - strāva (A), P - jauda (W), U - spriegums (V). 200W lukturim 12V sistēmā vajag 16.7A, bet 24V sistēmā tikai 8.3A.
Pirms vada šķērsgriezuma aprēķināšanas jānosaka kopējais strāvas patēriņš. LED darba lukturu jaudas smagajos transportlīdzekļos parasti svārstās no 50W līdz 400W vienai luktura pozīcijai.
| Lukturu tips | Jauda (W) | Strāva 12V (A) | Strāva 24V (A) |
|---|---|---|---|
| Mazs darba lukturis | 50W | 4.2A | 2.1A |
| Vidējs darba lukturis | 120W | 10A | 5A |
| Liels darba lukturis | 200W | 16.7A | 8.3A |
| Spēcīgs darba lukturis | 400W | 33.3A | 16.7A |
Vairāku lukturu sistēmu aprēķins
Smagajos transportlīdzekļos bieži uzstāda vairākus darba lukturus. Piemēram, tipiska traktora vai būvtehnikas konfigurācija:
Traktora LED darba lukturu piemērs:
- • 4 × 120W priekšējo lukturu (480W kopā)
- • 2 × 200W aizmugurējo lukturu (400W kopā)
- • Kopējā jauda: 880W
- • 12V sistēma: 73.3A | 24V sistēma: 36.7A
Kā vada garums ietekmē šķērsgriezuma izvēli?
Vada garums dramatiski ietekmē nepieciešamo šķērsgriezumu. 10A slodzei 5 metru garumā pietiek ar 2.5mm², bet 15 metru garumā jau vajag 6mm². Vada pretestība aug proporcionāli garumam.
Vada pretestība ir tieši proporcionāla tā garumam un apgriezti proporcionāla šķērsgriezumam. Smagajos transportlīdzekļos, kur attālums no akumulatora līdz darba lukturiem var būt ievērojams, šis faktors kļūst izšķirošs.
Vada pretestības formula:
R = ρ × L / A
kur: R - pretestība (Ω), ρ - materiāla specifiskā pretestība, L - garums (m), A - šķērsgriezums (mm²)
| Vada garums | 10A slodzei | 20A slodzei | 30A slodzei |
|---|---|---|---|
| 5 metri | 2.5mm² | 4mm² | 6mm² |
| 10 metri | 4mm² | 6mm² | 10mm² |
| 15 metri | 6mm² | 10mm² | 16mm² |
| 20 metri | 10mm² | 16mm² | 25mm² |
Praktiskais piemērs garuma ietekmes aprēķinam
Aplūkosim konkrētu piemēru ar 200W LED darba lukturu uz 12V traktora:
Aprēķina piemērs:
Doti: 200W lukturis, 12V sistēma, vada garums 12 metri
Strāva: I = 200W / 12V = 16.7A
Pieļaujamais sprieguma kritums: 3% (0.36V)
Nepieciešamā pretestība: R = 0.36V / 16.7A = 0.022Ω
Nepieciešamais šķērsgriezums: 6mm² (ar drošības rezervi)
Ko ņemt vērā pie 12V un 24V sistēmu atšķirībām?
24V sistēmas priekšrocība ir 2 reizes mazāka strāva tai pašai jaudai, kas ļauj izmantot 2 reizes plānākus vadus. 400W jaudai 12V sistēmā vajag 35mm², bet 24V sistēmā pietiek ar 16mm².
Smagie transportlīdzekļi parasti aprīkoti ar 24V sistēmām, kas būtiski vienkāršo LED darba lukturu instalāciju un samazina izmaksas. Salīdzinoši ar 12V sistēmām, 24V priekšrocības ir ievērojamas:
12V sistēmu īpašības
Trūkumi:
- • Augstāka strāva
- • Biezāki vadi
- • Lielākas izmaksas
- • Lielāks sprieguma kritums
Priekšrocības:
- • Plašāka LED lukturu izvēle
- • Vienkāršāka diagnostika
- • Lētāki komponenti
24V sistēmu īpašības
Priekšrocības:
- • 2x mazāka strāva
- • Plānāki vadi
- • Mazākas izmaksas
- • Mazāks sprieguma kritums
- • Mazāka ugunsdrošība
Trūkumi:
- • Ierobežotāka izvēle
- • Dārgāki komponenti
- • Sarežģītāka diagnostika
| Jauda | 12V strāva | 24V strāva | 12V vads (10m) | 24V vads (10m) |
|---|---|---|---|---|
| 100W | 8.3A | 4.2A | 2.5mm² | 1.5mm² |
| 200W | 16.7A | 8.3A | 6mm² | 2.5mm² |
| 400W | 33.3A | 16.7A | 16mm² | 6mm² |

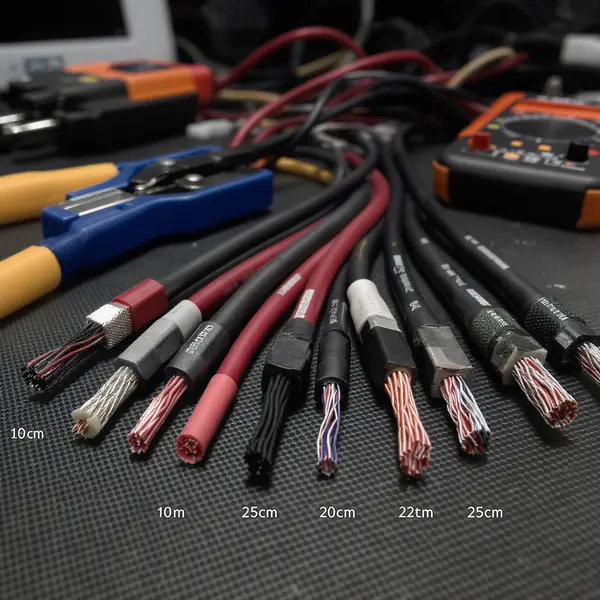

Kādi vadi ir piemēroti smagajiem transportlīdzekļiem?
Smagajiem transportlīdzekļiem jāizvēlas vadi ar paaugstinātu izturību pret temperatūru (-40°C līdz +105°C), mitrumu (IP67), vibrācijām un mehāniskām slodzēm. Ieteicami ir FLRY-B vai līdzvērtīgi automobiļu vadi.
Smagie transportlīdzekļi darbojas īpaši smagos apstākļos - ekstremālās temperatūrās, augstā mitrumā, ar spēcīgām vibrācijām un mehāniskām slodzēm. Parasti mājsaimniecības vadi šādos apstākļos ātri bojājas.
Ieteicamie vadu tipi
FLRY-B vadi
- ✓ Temperatūras diapazons: -40°C līdz +105°C
- ✓ Mitrumizturīgs PVC izolācija
- ✓ Izturīgs pret eļļām un ķīmikālijām
- ✓ Atbilst ISO 6722-1 standartam
FLR2Y-A vadi
- ✓ Paaugstināta temperatūras izturība
- ✓ Elastīga izolācija
- ✓ Izturīgs pret UV starojumu
- ✓ Piemērots ārējām instalācijām
Vadu aizsardzība un uzstādīšana
Pareiza vadu aizsardzība ir tikpat svarīga kā pareiza šķērsgriezuma izvēle. Smagajos transportlīdzekļos vadi var tikt pakļauti:
Vides faktori:
- • Temperatūra: -40°C ziemā līdz +80°C dzinēja nodalījumā
- • Mitrums: 100% relatīvais mitrums, applūšana
- • Vibrācijas: pastāvīgas mehāniskās slodzes
- • Ķīmiskās vielas: degviela, eļļas, sāls, mēsli
Kad izmantot drošinātājus un relējus LED lukturu shēmās?
Biežāk uzdotie jautājumi
Kāpēc nepareizs vada šķērsgriezums samazina LED lukturu spilgtumu?
Nepareizs vada šķērsgriezums rada sprieguma kritumu, kas LED lukturiem samazina spilgtumu par 20-40%. Jau 10% sprieguma kritums samazina spilgtumu par 30%, bet 15% kritums - pat par 45%. LED luktturi ir ļoti jutīgi pret sprieguma kvalitāti, atšķirībā no tradicionālajām kvēlspuldzēm.
Vai 24V sistēma ir labāka nekā 12V LED darba lukturiem?
24V sistēma ir būtiski labāka - tā nodrošina 2 reizes mazāku strāvu tai pašai jaudai. 400W jaudai 12V sistēmā vajag 35mm² vadu, bet 24V sistēmā pietiek ar 16mm². Tas samazina izmaksas un ugunsdrošību, kaut gan LED lukturu izvēle ir ierobežotāka.
Kā aprēķināt LED lukturu strāvas patēriņu smagajiem transportlīdzekļiem?
Izmanto formulu I = P / U, kur I - strāva (A), P - jauda (W), U - spriegums (V). 200W lukturim 12V sistēmā vajag 16.7A, bet 24V sistēmā tikai 8.3A. Vairākiem lukturiem strāvu summē - piemēram, 4×120W + 2×200W = 880W kopā.
Cik maksā lielāka šķērsgriezuma vada izvēle LED lukturiem?
Vada izmaksas palielinās proporcionāli šķērsgriezumam - 10 metru garumā 2.5mm² vada vietā 6mm² maksā aptuveni 2-3 reizes dārgāk. Taču nepareiza vada izvēle var radīt 40% spilgtuma zudumu un ugunsnedrošību, kas ir daudz dārgāk nekā vada starpība.
Kādus vadu standartus ievērot Latvijā smagie transportlīdzekļi?
Latvijā smagajiem transportlīdzekļiem jāizvēlas vadi ar temperatūras izturību -40°C līdz +105°C. Ieteicami FLRY-B vai FLR2Y-A vadi, kas atbilst ISO 6722-1 standartam un iztur mitrumu, eļļas, vibrācijas un mehāniskās slodzes tipiskos Latvijas apstākļos.
Kāda ir vada šķērsgriezuma atšķirība 5 un 15 metru garumam?
Vada garums dramatiski ietekmē šķērsgriezumu. 10A slodzei 5 metru garumā pietiek ar 2.5mm², bet 15 metru garumā jau vajag 6mm² vadu. 30A slodzei attiecīgi vajag 6mm² vai 16mm² - gandrīz 3 reizes lielāku šķērsgriezumu.
FLRY-B vai FLR2Y-A vadi LED darba lukturiem?
Abi tipi ir piemēroti smagajiem transportlīdzekļiem. FLRY-B vadi darbojas -40°C līdz +105°C un atbilst ISO 6722-1, bet FLR2Y-A vadi ir ar paaugstinātu temperatūras izturību un labāku UV aizsardzību ārējām instalācijām. Izvēle atkarīga no uzstādīšanas vietas.
Kāpēc LED lukturu spilgtums samazinās laika gaitā?
Galvenais iemesls ir nepareizs vada šķērsgriezums, kas rada sprieguma kritumu. 5% sprieguma kritums jau samazina spilgtumu par 15%. Tāpat pārāk plāns vads rada pārkaršanu, kas var saīsināt LED lukturu darbmūžu pat par 50%. Nepieciešams aprēķināt vadu ar drošības rezervi.
Avoti un atsauces
1. SAE International - "Automotive Wiring Standards for Heavy-Duty Vehicle LED Lighting Systems J1128 Specification"
2. ISO Technical Committee - "Road Vehicle Electrical Installations - Wire Cross-Section Calculations for LED Work Lights ISO 6722-2"
3. National Fire Protection Association - "Electrical Safety Standards for Commercial Vehicle Auxiliary Lighting NFPA 70B"
4. European Committee for Electrotechnical Standardization - "Automotive Cables Voltage Drop Analysis for LED Applications EN 60068-2-1"
5. Society of Automotive Engineers - "Heavy-Duty Vehicle LED Work Light Installation Guidelines and Wire Sizing Charts"
6. International Electrotechnical Commission - "Automotive Wire Gauge Standards and Current Carrying Capacity for LED Lighting IEC 60228"
