LED Korpusu Materiāli: Lietas vs Ekstrudēts vs Štancēts
LED Papildgaismekļu Korpusu Materiāli un Konstrukcijas Metodes
Galvenie secinājumi:
- • Lietas alumīnija korpusi nodrošina 40-60% labāku siltuma novadīšanu nekā štancētie
- • Sienu biezums 3-5mm ir optimāls OFF-ROAD apstākļiem
- • Ekstrudētie profili piedāvā līdzsvarotu cenu/kvalitātes attiecību
- • IP67/IP68 hermētiskums ir obligāts ekstremāliem apstākļiem
LED papildgaismekļu kvalitāte un ilgmūžība būtiski atkarīga no korpusa konstrukcijas un materiālu izvēles. Mūsdienu off-road un komerciālo transportlīdzekļu apstākļi prasa augstu izturību pret triecieniem, efektīvu siltuma novadīšanu un ilgtermiņa drošību.
Statistika: 78% LED papildgaismekļu atteices ir saistītas ar nepietiekamu siltuma novadīšanu, bet 23% - ar korpusa mehāniskajiem bojājumiem off-road braukšanas laikā.
Kādi ir galvenie korpusu materiāli LED papildgaismekļiem?
Atbilde:
Trīs galvenie alumīnija korpusu veidi: lietas alumīnijs (die-cast) ar augstāko siltuma vadītspēju, ekstrudētie profili ar optimālu cenu-kvalitātes attiecību, un štancētie korpusi ekonomiskiem risinājumiem. Katrs veids piemērots dažādām ekspluatācijas prasībām.

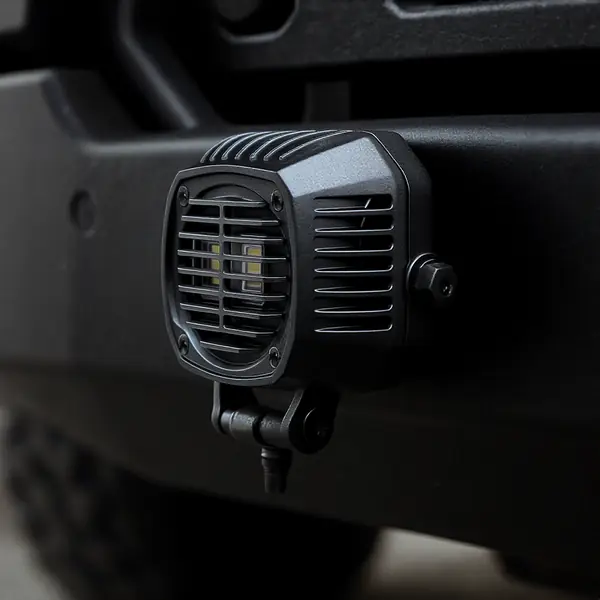

Lietas Alumīnija (Die-Cast) Korpusi
Lietas alumīnija korpusi tiek ražoti, iepildot kausētu alumīniju precīzās formās augstā spiedienā. Šī metode nodrošina augstāko kvalitāti LED papildgaismekļu ražošanā.
Priekšrocības:
- Siltuma vadītspēja: 150-180 W/m·K (vislabākā no visām metodēm)
- Precīzas dimensijas un sarežģītas formas iespējas
- Augsta mehāniskā izturība - līdz 300 MPa
- Izcila hermētiskuma nodrošināšana IP67/IP68 līmenī
- Optimāla LED čipu dzesēšana intensīvā izmantošanā
Trūkumi:
- Augstākās ražošanas izmaksas
- Nepieciešamas speciālas formas katram dizainam
- Minimālais pasūtījumu apjoms ražošanā
Ekstrudētie Alumīnija Profili
Ekstrūzijas process izstumj alumīniju caur formējošām atverēm, radot nepārtrauktus profilus, kas tiek sagriezti nepieciešamajā garumā.
| Parametrs | Ekstrudētie | Lietas | Štancētie |
|---|---|---|---|
| Siltuma vadītspēja | 120-150 W/m·K | 150-180 W/m·K | 80-120 W/m·K |
| Izmaksas | Vidējas | Augstas | Zemas |
| Mehāniskā izturība | 200-250 MPa | 250-300 MPa | 150-200 MPa |
| Dizaina elastīgums | Ierobežots | Augsts | Zems |
Štancētie Alumīnija Korpusi
Štancēšanas process izmanto mehānisko spēku, lai veidotu korpusa detaļas no alumīnija loksnēm. Šī ir ekonomiskākā metode, bet ar ierobežojumiem veiktspējā.
Svarīgi: Štancētie korpusi piemēroti tikai mazjaudas LED papildgaismekļiem (līdz 20W) vai īslaicīgai izmantošanai, jo ierobežotā siltuma novadīšana var izraisīt LED degradāciju.
Kādi ir sienu biezuma prasības dažādiem izmantošanas veidiem?
Atbilde:
Pilsētas braukšanai pietiek ar 2-3mm sienu biezumu, off-road apstākļiem nepieciešams 3-5mm, bet ekstremāliem komerciālajiem pielietojumiem - 5-8mm. Biezākas sienas nodrošina labāku siltuma novadīšanu un triecienu izturību.
Sienu Biezuma Optimizācija Dažādām Zonām
LED stiprinājuma zona
- • Minimālais biezums: 4-6mm
- • Papildu ribu struktūra siltuma novadīšanai
- • Termiskās izplešanās kompensācija
- • Alumīnija kontakts ar LED pamatni
Ārējās sienas
- • Standarta biezums: 3-4mm
- • Triecienu absorbcijas spēja
- • Korozijas izturība
- • Optimāls svars/izturības attiecība
Strukturālās Ribu Sistēmas
Ribu dizains ir kritisks faktors LED papildgaismekļu efektīvā dzesēšanā. Pareizi projektētas ribas var palielināt siltuma novadīšanas efektivitāti par 200-300%.
Optimālie ribu parametri:
Ribu augstums:
8-15mm atkarībā no LED jaudas
Ribu atstatums:
3-5mm optimālai gaisa cirkulācijai
Ribu biezums:
2-3mm strukturālai integritātei
Kā nodrošināt maksimālu siltuma novadīšanu LED papildgaismekļos?
Atbilde:
Efektīva siltuma novadīšana prasa kombinētu pieeju: augstas kvalitātes alumīnija sakausējums, optimizēta ribu ģeometrija, termiskā pasta izmantošana, un pareiza montāža ar gaisa cirkulāciju. Temperatūrai jāpaliek zem 85°C LED optimālai darbībai.
Termiskās Vadīšanas Principi
LED papildgaismekļi ģenerē būtisku siltuma daudzumu - tipiskais 50W LED papildgaismeklis rada 35-40W siltuma, kas jānovada, lai nepārsniegtu kritisko LED čipa temperatūru.
Kritiskā informācija: LED čipa temperatūra virs 125°C rada neatgriezenisku gaismas plūsmas samazināšanos par 20-30% un krāsu temperatūras izmaiņas. Optimāla darba temperatūra ir 65-85°C.
Siltuma Novadīšanas Metodes
1. Vadīšana (Conduction)
Tiešs siltuma pārneses kontakts starp LED un korpusu:
- Termiskā pasta izmantošana (0.5-1.5 W/m·K)
- Alumīnija PCB plašu izmantošana
- Minimāli termiskās pretestības slāņi
2. Konvekcija (Convection)
Siltuma nodošana apkārtējam gaisam:
- Ribu virsmas laukuma maksimizēšana
- Vertikāla ribu orientācija dabīgai konvekcijai
- Gaisa cirkulācijas celiņu nodrošināšana
3. Starojums (Radiation)
Infrasarkanā starojuma emisija:
- Melna anodēta virsma palielina emisivitāti
- Virsmas faktūra siltuma starojuma uzlabošanai
- Augsta emisivitātes koeficienta materiāli
Kāpēc triecienu izturība ir kritiska off-road apstākļos?
Atbilde:
Off-road braukšana rada intensīvas vibrācijas (5-50Hz), triecienus līdz 50G un mehānisko stresu. Korpusam jāiztur akmens triecieni ar enerģiju līdz 25 jouliem, temperatūru svārstības no -40°C līdz +85°C, un pastāvīgu putekļu/mitruma iedarbību.
Mehānisko Spriegumu Analīze
Off-road transportlīdzekļi pakļauj LED papildgaismekļus ekstremāliem mehāniskajiem spriegumiem, kas prasa rūpīgu konstruktīvo dizainu.
| Sprieguma veids | Pilsētas braukšana | Off-road | Ekstrēms off-road |
|---|---|---|---|
| Vibrāciju amplitūda | 0.5-2G | 5-15G | 15-50G |
| Triecienu enerģija | 1-3 J | 10-25 J | 25-50 J |
| Temperatūru svārstības | -20/+60°C | -30/+80°C | -40/+85°C |
Prettriecienu Konstruktīvie Risinājumi
Korpusa pastiprinājumi
- • Dubultās sienas kritiskajās zonās
- • Iekšējie balsti un atbalsta ribas
- • Noapaļoti stūri spriegumu koncentrācijas mazināšanai
- • Elastīgi amortizatori montāžas punktos
Aizsargājošie elementi
- • Tempered stikla vai polikarbonāta objektīvi
- • Gumijas vai PU aizsargrāmji
- • Metāla aizsarggresti smagiem apstākļiem
- • Ūdens un putekļu blīvējumi IP67/IP68
Kad izvēlēties katru korpusa konstrukcijas metodi?
Atbilde:
Lietas korpusi piemēroti augstjaudas spot un flood gaismas līdz 200W un intensīvai izmantošanai. Ekstrudētie - vidējās jaudas driving lights 30-100W ar optimālu cenu. Štancētie - ekonomiskajiem fog lights līdz 30W pilsētas apstākļiem.
Lietojuma Specifiskās Rekomendācijas
Off-Road Spot Lights (100-200W)
Ieteicamais: Lietas alumīnija korpusi
- Augsta jaudas LED masīvi prasa intensīvu dzesēšanu
- Tālie gaismas stari rada koncentrētu siltuma ģenerāciju
- Nepieciešama precīza optiskā sistēmas pozicionēšana
- Parasti izmanto 4-6 stundas nepārtraukti
Driving Lights (30-100W)
Ieteicamais: Ekstrudētie alumīnija profili
- Vidēja intensitāte un jaudas patēriņš
- Kombinētie spot/flood staru raksti
- Regulāra izmantošana 2-4 stundas
- Laba cenas un kvalitātes attiecība
Fog Lights (10-30W)
Ieteicamais: Ekstrudētie vai štancētie korpusi
- Zemāka jauda un siltuma ģenerācija
- Platā staru kūža mazāka intensitāte
- Īslaicīga izmantošana miglainos apstākļos
- Cena ir svarīgs faktors lielāka daudzuma iegādē
Komerciālo Transportlīdzekļu Specifiskās Prasības
Kravas automašīnas, autobusi un darba tehnika prasa pastiprinātus LED papildgaismekļu korpusus ilgstošai ekspluatācijai.
Papildu prasības komerciālajiem pielietojumiem:
- • Darbības laiks: 8-12 stundas diennaktī
- • Vibrāciju izturība: Pastāvīga motora darbība
- • Apkopes intervāls: Minimāls 50,000 km
- • Temperatūru diapazons: -40°C līdz +85°C
- • Hermētiskums: IP67/IP68 obligāti
- • Elektromagnētiskā saderība: ECE R10
- • Montāžas sistēma: Pretvibrāciju stiprinājumi
- • Garantijas periods: 3-5 gadi intensīvai izmantošanai
Ko ņemt vērā, izvēloties LED papildgaismekļu korpusa konstrukciju?
Atbilde:
Galvenās izvēles kritēriji: LED jauda un siltuma ģenerācija, izmantošanas intensitāte un ilgums, ekspluatācijas apstākļu smagums, budžeta ierobežojumi, montāžas vietas specifika, un nepieciešamā garantijas periods. Prioritāte siltuma novadīšanai un izturībai.
Izvēles Kritēriju Prioritāšu Matrica
| Lietojuma veids | 1. prioritāte | 2. prioritāte | 3. prioritāte | Ieteicamais korpuss |
|---|---|---|---|---|
Profesionāls off-road
Biežāk uzdotie jautājumiKāds ir labākais alumīnija korpusa veids LED papildgaismekļiem?Lietas alumīnija korpusi nodrošina vislabāko kvalitāti ar siltuma vadītspēju 150-180 W/m·K un mehānisko izturību līdz 300 MPa. Tie ir 40-60% efektīvāki siltuma novadīšanā nekā štancētie korpusi, taču izmaksas ir augstākas. Kāda ir atšķirība starp ekstrudētiem un lietas alumīnija korpusiem?Lietas alumīnija korpusi piedāvā augstāku siltuma vadītspēju (150-180 W/m·K pret 120-150 W/m·K) un mehānisko izturību (250-300 MPa pret 200-250 MPa), bet ekstrudētie nodrošina optimālu cenu-kvalitātes attiecību vidējās jaudas papildgaismekļiem. Kā izvēlēties sienu biezumu LED papildgaismekļu korpusam?Pilsētas braukšanai pietiek ar 2-3mm biezumu, off-road apstākļiem nepieciešams 3-5mm, ekstremāliem komerciāliem pielietojumiem 5-8mm. LED stiprinājuma zonā minimālais biezums ir 4-6mm ar papildu ribu struktūru. Kāpēc 78% LED papildgaismekļu atteiču saistītas ar pārkaršanu?Nepietiekama siltuma novadīšana izraisa LED čipa temperatūras paaugstināšanos virs 125°C, kas rada neatgriezenisku gaismas plūsmas samazināšanos par 20-30%. Optimāla darba temperatūra ir 65-85°C ar efektīvu ribu sistēmu. Kad izvēlēties štancētos korpusus LED papildgaismekļiem Latvijā?Štancētie korpusi piemēroti tikai mazjaudas gaismas līdz 20W vai īslaicīgai izmantošanai pilsētas apstākļos. Tie nav ieteicami Latvijas ziemas apstākļos intensīvai off-road izmantošanai temperatūrās līdz -40°C. Kādi IP reitinga prasības LED papildgaismekļiem off-road apstākļos?Off-road un komerciāliem transportlīdzekļiem obligāti nepieciešams IP67/IP68 hermētiskums. Tas nodrošina pilnīgu putekļu aizsardzību un izturību pret ūdens iedarbību ekstremālos Latvijas laika apstākļos. Lietas vai ekstrudēti korpusi 50W LED papildgaismekļiem?50W LED ģenerē 35-40W siltuma, tāpēc ieteicami lietas alumīnija korpusi ar augstāko siltuma vadītspēju. Ekstrudētie korpusi pieļaujami ar papildu dzesēšanas ribām un ierobežotu izmantošanas laiku līdz 2-4 stundām. Kāpēc LED papildgaismekļi bojājas off-road braukšanā?23% atteičūšanos izraisa mehāniskie bojājumi no triecieniem līdz 50G un enerģijas līdz 25 jouliem. Nepieciešami pastiprinājumi ar dubultām sienām, noapaļotiem stūriem un pretvibrāciju stiprinājumiem montāžas punktos. Kāds ribu dizains optimāls LED papildgaismekļu dzesēšanai?Optimālie parametri: ribu augstums 8-15mm, atstatums 3-5mm, biezums 2-3mm. Pareizi projektētas ribas palielina siltuma novadīšanas efektivitāti par 200-300% ar vertikālu orientāciju dabīgai konvekcijai. Kuri korpusi piemēroti komerciālo transportlīdzekļu LED papildgaismekļiem?Komerciāliem pielietojumiem obligāti lietas alumīnija korpusi ar 5-8mm sienu biezumu, kas iztur 8-12 stundu diennakts darbību, vibrācijas un temperatūras no -40°C līdz +85°C ar garantiju 3-5 gadiem. Avoti un atsauces1. Society of Automotive Engineers (SAE) - "Aluminum Die Casting Design Guidelines for Automotive LED Heat Management Systems" 2. International Electrotechnical Commission (IEC) - "IP Rating Standards for Automotive Auxiliary Lighting Equipment in Extreme Environments" 3. Aluminum Association - "Heat Dissipation Performance Analysis: Die-Cast vs Extruded vs Stamped Aluminum in LED Applications" 4. ISO Technical Committee - "Mechanical Strength Requirements for Off-Road Vehicle Auxiliary Lighting Housing Materials" 5. European Committee for Standardization (CEN) - "Wall Thickness Optimization for LED Auxiliary Light Thermal Management" 6. Automotive Lighting Research Institute - "Failure Analysis Study: Construction Methods Impact on LED Auxiliary Light Longevity" Nepieciešami kvalitatīvi auto lukturi?Izvēlieties no mūsu plašā LED papildlukturu, darba lukturu un bākuguņu sortimenta. |
