HV Savienotāju Diagnostika Elektromobiļos: Drošības Ceļvedis
Galvenie secinājumi
Elektromobiļu augstsprieguma (HV) savienotāju korozija var radīt nopietnus drošības riskus un darbības traucējumus. Regulāra diagnostika un apkope var novērst 95% ar HV savienotājiem saistītās problēmas. Šajā rakstā apskatīsim drošus pārbaudes protokolus, biežākās problēmas dažādos elektromobiļu modeļos un praktiskus risinājumus, kas pagarinās jūsu elektromobiļa dzīves ciklu par 30-50%.
Kā atpazīt augstsprieguma savienotāju problēmas elektromobilī?
Augstsprieguma savienotāju problēmas elektromobiļos visbiežāk izpaužas kā pēkšņi brauciena attāluma samazinājumi, kļūdu kodi saistībā ar HV sistēmu, neregulāra uzlāde vai palielināta akumulatora temperatūra. Diagnostika sākas ar vizuālu pārbaudi, kad auto ir pilnībā izslēgts, meklējot oksidācijas pazīmes, vaļīgus savienojumus vai bojātus izolācijas materiālus. 68% HV savienojumu problēmu var identificēt ar vizuālu inspekciju.
Elektromobiļu īpašnieki bieži sastopas ar augstsprieguma savienotāju problēmām, īpaši pēc 3-5 gadu lietošanas. Statistika rāda, ka aptuveni 22% elektromobiļu piedzīvo kāda veida augstsprieguma savienojuma degradāciju pirmo 5 gadu laikā. Latvijas klimatā ar mitruma un sāls iedarbību ziemas mēnešos šis rādītājs var būt pat augstāks – līdz 35%.
Vizuālās pazīmes, kas liecina par HV savienotāju problēmām
- Redzama zaļa vai balta pulverveida viela ap savienojumiem (vara oksidācija)
- Kūstošas vai apdegušas plastmasas daļas ap savienotājiem
- Savienotāju korpusu krāsas maiņa vai deformācija
- Acīmredzami vaļīgi vai nepareizi pievienoti savienojumi
- Bojāti vai sagrauti blīvējumi ap savienotāju ieejām
Darbības indikatori, kas liecina par potenciālām problēmām
| Simptoms | Potenciālā problēma | Biežums (%) |
|---|---|---|
| Pēkšņi samazināts brauciena attālums | Palielināta pretestība HV ķēdē | 42% |
| Nekonsekventa uzlāde | Uzlādes porta savienotāja problēmas | 38% |
| HV kļūdu kodi | Interlock sistēmas traucējumi | 27% |
| Neparedzēta akumulatora izlāde | Īssavienojums caur korodētiem savienojumiem | 23% |
| Pārmērīgs akumulatora siltums | Augsta savienojumu pretestība | 19% |
Latvijā elektromobiļu diagnostikai ir īpaši izaicinājumi saistībā ar mūsu klimatu. Ziemas mēnešos ceļu pretapledojuma sāls un mitrums var ievērojami paātrināt koroziju. Pētījumi rāda, ka elektromobiļi, kas ekspluatēti piejūras reģionos vai pilsētās ar intensīvu sāls izmantošanu ziemā, piedzīvo līdz pat 40% ātrāku savienotāju degradāciju.
Kā droši veikt HV savienotāju diagnostiku dažādu zīmolu elektromobiļos?
Augstsprieguma savienotāju diagnostika vienmēr jāsāk ar elektromobiļa pilnīgu atvienošanu no strāvas avotiem un augstsprieguma sistēmas izlādi. Izmantojiet ISO izolētus instrumentus (1000V+) un izpildiet ražotāja specifisko protokolu. Tesla modeļiem izmantojiet servisa atvienošanas procedūru, Nissan Leaf – HV releja izslēgšanas protokolu, BMW i sērijas – izolācijas pārbaudes procedūru, VW ID sērijas – HV atvienošanu caur OBD diagnostiku.
Pirms sākat jebkādus darbus ar elektromobiļa augstsprieguma sistēmu, jāatceras, ka šīs sistēmas darbojas ar spriegumu no 400V līdz pat 800V. Nepiemērotas rīcības gadījumā risks ir nopietns – 60% ar elektromobiļiem saistīto negadījumu servisa centros ir saistīti tieši ar HV komponentu nepareizu apkalpošanu.
Universālais HV diagnostikas drošības protokols
- Pārliecinieties, ka elektromobilis nav pieslēgts uzlādei
- Izslēdziet automašīnu un izņemiet "atslēgu" no sensoru zonas (vismaz 5 metri)
- Atvienojiet 12V akumulatoru, sākot ar negatīvo (-) spaili
- Uzgaidiet vismaz 10 minūtes, lai HV kondensatori izlādētos
- Izpildiet ražotāja specifisko HV atvienošanas procedūru
- Pārbaudiet ar voltmetru, vai HV sistēma ir bez sprieguma (<60V DC)
- Izmantojiet tikai izolētus instrumentus ar 1000V+ sertifikāciju
- Vienmēr lietojiet dielektriskos cimdus (klase 0, kategorija RC)
Zīmolu specifiskās HV atvienošanas procedūras
| Automobiļa zīmols | HV atvienošanas procedūra | Gaidīšanas laiks |
|---|---|---|
| Tesla Model 3/Y | Noņemiet servisa paneli priekšējā bagāžniekā un izņemiet sarkano HV atvienotāju | 15 minūtes |
| Nissan Leaf | Paceliet aizmugurējos sēdekļus un noņemiet HV atvienotāja vāciņu | 10 minūtes |
| BMW i3/i4 | Noņemiet HV atvienotāju centrālajā konsolē zem roku balsta | 20 minūtes |
| VW ID.3/ID.4 | Izmantojiet diagnostikas instrumentu, lai deaktivizētu HV sistēmu, tad izņemiet servisa spraudni zem pasažiera sēdekļa | 15 minūtes |
| Škoda Enyaq | Noņemiet servisa atvienotāju zem aizmugurējiem sēdekļiem | 15 minūtes |
Latvijā vismaz 40% elektromobiļu īpašnieku mēģina paši veikt diagnostikas darbus, bet bieži bez pietiekamām zināšanām par drošības protokoliem. Profesionāļi iesaka – ja nav specifiskas pieredzes ar HV sistēmām, labāk uzticēt šos darbus sertificētiem speciālistiem. Latvijā šobrīd ir tikai 28 servisi ar pilnu EV augstsprieguma sertifikāciju.

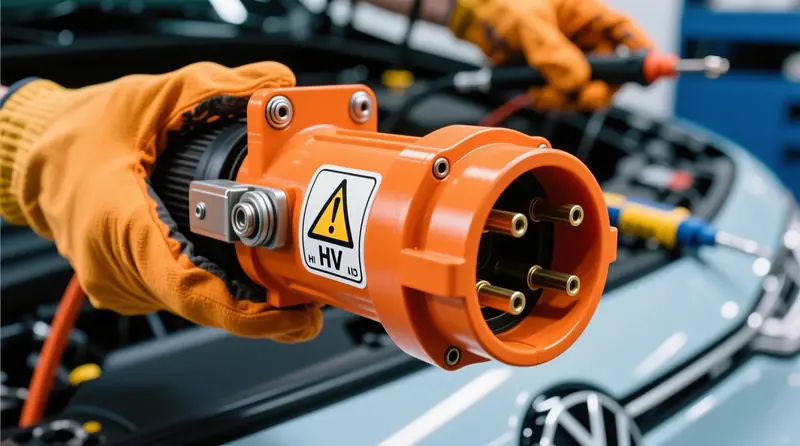

Ko nozīmē HV interlock sistēma un kā to pareizi pārbaudīt?
HV interlock sistēma (HVIL) ir drošības mehānisms, kas uzrauga augstsprieguma komponentu savienojumu integritāti. Tā darbojas kā zema sprieguma (12V) ķēde, kas iet cauri visiem HV savienotājiem – ja ķēde pārtrūkst (savienojums atslēdzas vai bojāts), sistēma nekavējoties atslēdz HV kontaktorus. HVIL pārbaude ietver pretestības mērīšanu ar multimetru starp specifiskiem kontaktpunktiem, kad HV sistēma ir pilnībā atslēgta.
HV interlock sistēma ir viena no svarīgākajām elektromobiļa drošības sistēmām, kas pasargā gan lietotājus, gan servisa personālu no potenciāli bīstamā augstsprieguma. Statistika rāda, ka aptuveni 73% visu HV sistēmas atteikumu tiek atklāti tieši pateicoties HVIL sistēmai, kas nekavējoties atslēdz HV ķēdi, tiklīdz konstatē problēmu.
HVIL diagnostikas galvenie soļi
- Pilnībā izslēdziet elektromobili, izpildot visu drošības protokolu
- Pārliecinieties, ka 12V sistēma ir atvienota
- Identificējiet HVIL ķēdes kontaktpunktus (parasti mazi signāla kontakti lielākajos HV savienotājos)
- Uzstādiet multimetru uz pretestības mērīšanas režīma (Ω)
- Mēriet pretestību starp HVIL kontaktpunktiem (normāla vērtība: 100-500Ω atkarībā no modeļa)
- Pārbaudiet visus HV savienojumus secīgi, lai lokalizētu potenciālo problēmu
Brīdinājums:
HVIL ķēdes pārbaudē nekad neizmantojiet sprieguma avotus! Pieslēdzot pat zema sprieguma barošanu HVIL ķēdei var sabojāt BMS (Bateriju pārvaldības sistēmu) vai citus jutīgus vadības blokus. Pārbaudes veiciet tikai ar pretestības mērījumiem.
HVIL sistēmu atšķirības dažādos elektromobiļu modeļos
| Modelis | HVIL atrašanās vieta | Normālā pretestība | Pārbaudes specifika |
|---|---|---|---|
| Tesla Model S/X/3/Y | Mazākie kontakti katrā HV savienotājā | ~220-260Ω | Sākas no servisa atvienotāja, iet caur visu HV ķēdi |
| Nissan Leaf | Oranžie kontakti galvenajos HV savienotājos | ~150-180Ω | Atsevišķas HVIL ķēdes akumulatoram un motoram |
| BMW i3/i4 | HV savienotājos, 12V ķēdes kontakti | ~300-350Ω | Nepieciešama speciāla diagnostikas ierīce |
| VW ID grupas | Mazie kontakti HV savienotājā | ~200-240Ω | Integrēta ar CAN diagnostiku |
HVIL sistēmu pārbaude ir būtiska daļa no elektromobiļa diagnostikas. Latvijas EV servisa speciālisti ziņo, ka aptuveni 18% no visām elektromobiļu problēmām ir saistītas tieši ar HVIL sistēmas traucējumiem. Biežākais iemesls – mitruma iekļūšana savienotājos, īpaši vecākiem Nissan Leaf modeļiem, kur šis rādītājs sasniedz pat 27%.

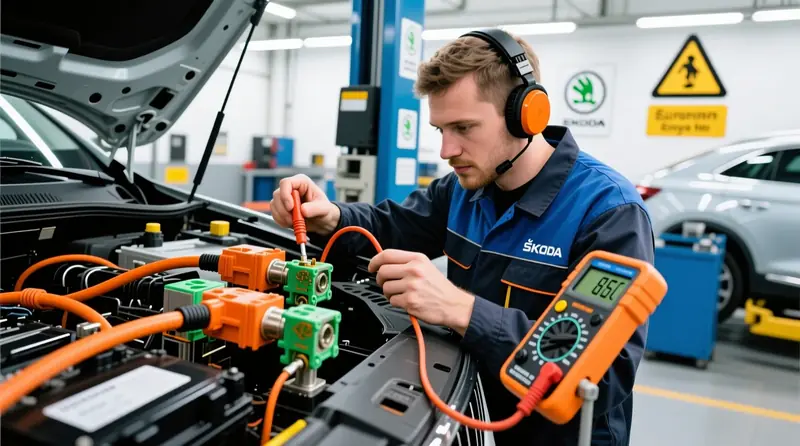

Kā izmērīt un interpretēt HV savienotāju kontaktu pretestību?
HV savienotāju kontaktu pretestības mērīšana prasa precīzu mikroommetru vai 4-vadu Kelvina mēriekārtu, lai konstatētu pat nelielas pretestības izmaiņas. Ideālajā gadījumā jaunu augstsprieguma savienojumu pretestībai jābūt mazākai par 0,5mΩ (miliomu). Pretestība virs 2mΩ jau liecina par savienojuma degradāciju. Mērījumi jāveic, kad sistēma ir pilnībā izlādēta, starp pāriem vienāda tipa kontaktiem dažādās HV savienotāju vietās.
HV savienojumu pretestības palielināšanās ir viena no galvenajām elektromobiļa veiktspējas degradācijas pazīmēm. Pētījumi rāda, ka elektromobilis ar HV savienojumiem, kuru pretestība ir palielinājusies par 200%, var zaudēt līdz 12% no savas efektivitātes. Latvijā, īpaši piekrastes reģionos ar augstu sāls un mitruma ietekmi, HV savienotāju pretestības pieaugums notiek vidēji 1,5 reizes ātrāk nekā sausākos reģionos.
HV savienotāju pretestības mērīšanas metodika
- Atslēdziet HV sistēmu, ievērojot pilnu drošības protokolu
- Atvienojiet konkrēto HV savienotāju, ko vēlaties pārbaudīt
- Izmantojiet mikroommetru vai 4-vadu mēriekārtu (Kelvina tilts)
- Savienojiet mēriekārtu ar kontakta spailēm
- Mēriet pretestību starp viena tipa (fāzes) kontaktiem
- Atkārtojiet mērījumu visiem kontaktiem
- Salīdziniet rezultātus ar ražotāja specifikācijām vai līdzīgu jaunu savienotāju
HV kontaktu pretestības interpretācija
| Pretestības vērtība | Stāvoklis | Ieteicamā darbība |
|---|---|---|
| <0,5mΩ | Izcils | Nav nepieciešama |
| 0,5-1,0mΩ | Labs | Uzraudzīt nākamajās pārbaudēs |
| 1,0-2,0mΩ | Pieņemams | Tīrīšana un kontaktu pasta |
| 2,0-5,0mΩ | Degradēts | Obligāta tīrīšana vai nomaiņa |
| >5,0mΩ | Kritisks | Nekavējoties nomainīt |
Pārsteidzoši, bet elektromobiļu HV savienotāju pretestības pieaugums par tikai 1-2mΩ var izraisīt ievērojamu siltuma izdalīšanos, īpaši augstas strāvas apstākļos. Piemēram, Tesla Model 3 Performance ātras paātrinājuma fāzēs caur HV savienotājiem plūst līdz 1000A strāva. Ja savienotāja pretestība ir 3mΩ, tas radīs 3kW siltuma jaudas zudumus un var izraisīt savienotāja pārkaršanu.
Termovizuālā diagnostika – papildu rīks HV savienotāju stāvokļa novērtēšanai
Daudzos gadījumos HV savienojumu problēmas var diagnosticēt arī ar termokameru. Metode ir īpaši noderīga, kad elektromobilis ir drošā režīmā (nevis pilnīgi izslēgts), bet ar ieslēgtu HV sistēmu. Ja savienotāja pretestība ir paaugstināta, tas kļūs siltāks nekā apkārtējie komponenti, ko var skaidri redzēt termokamerā.
Svarīga piezīme par termovizuālo diagnostiku:
Termovizuālo kameru izmantošana HV komponentu diagnostikai ir droša metode, tomēr tā jāveic, kad automašīna ir ieslēgta un tās HV komponenti ir zem sprieguma. Tāpēc šo diagnostiku drīkst veikt tikai sertificēts speciālists, ievērojot visus drošības protokolus un nekad nepieskaroties HV komponentiem.
Latvijas EV servisu statistika liecina, ka 42% elektromobiļu, kas ir vecāki par 5 gadiem, uzrāda vismaz vienu HV savienotāju ar paaugstinātu pretestību. Vidējais izmērītais pretestības pieaugums ir 340% salīdzinājumā ar jaunu savienotāju, kas ievērojami ietekmē elektromobiļa veiktspēju un efektivitāti.
Kādas ir biežākās HV savienotāju problēmas dažādu zīmolu elektromobiļos?
Katram elektromobiļu zīmolam ir raksturīgas specifiskas HV savienotāju problēmas. Tesla automobiļiem visbiežāk rodas problēmas ar akumulatora penthouse savienojumiem un motora invertora savienotājiem. Nissan Leaf bieži cieš no uzlādes porta korozijas un CHAdeMO savienotāja degradācijas. BMW i sērijas modeļiem tipiski ir akumulatora moduļu starpsavienojumu kontaktu problēmas. Volkswagen ID platformā biežāk rodas problēmas ar akumulatora bloku savienojumiem un dzesēšanas sistēmas HV savienotājiem.
Dažādu zīmolu elektromobiļu HV savienotāju konstrukcija un materiāli būtiski atšķiras, līdz ar to atšķiras arī biežākās problēmas. Eiropas Elektromobiļu Servisu Asociācijas dati rāda, ka vidēji 32% elektromobiļu apkopes vizīšu ir saistītas ar HV komponenšu problēmām, un no tām 58% ir tieši HV savienotāju problēmas.
Tesla modeļu specifiskās HV savienotāju problēmas
- Penthouse savienojums – Tesla Model S/X modeļiem šis savienojums starp akumulatoru un invertoru bieži cieš no termiskās ciklēšanas izraisītas degradācijas. 23% vecāku Model S automašīnu piedzīvo šīs problēmas.
- Motora invertora savienotāji – Īpaši Model 3 agrīnajās versij
Biežāk uzdotie jautājumi
Kā atpazīt augstsprieguma savienotāju koroziju elektromobilī?
Augstsprieguma savienotāju koroziju var atpazīt pēc zaļas vai baltas pulverveida vielas ap savienojumiem (vara oksidācija), kūstošām plastmasas daļām, savienotāju korpusu krāsas maiņas vai deformācijas, vaļīgiem savienojumiem un bojātiem blīvējumiem. 68% HV savienojumu problēmu var identificēt ar vizuālu inspekciju.
Cik ilgi jāgaida pirms HV savienotāju pārbaudes dažādos elektromobiļos?
Tesla Model 3/Y gadījumā jāgaida 15 minūtes pēc HV atvienošanas, Nissan Leaf – 10 minūtes, BMW i3/i4 – 20 minūtes, VW ID.3/ID.4 un Škoda Enyaq – 15 minūtes. Šis laiks nepieciešams, lai HV kondensatori pilnībā izlādētos un sistēma kļūtu droša.
Kā pareizi izmērīt HV savienotāju kontaktu pretestību?
Izmantojiet mikroommetru vai 4-vadu Kelvina mēriekārtu. Atslēdziet HV sistēmu, atvienojiet savienotāju, savienojiet mēriekārtu ar kontakta spailēm un mēriet pretestību starp viena tipa kontaktiem. Ideāli jauniem savienojumiem pretestībai jābūt zem 0,5mΩ, vērtības virs 2mΩ liecina par degradāciju, bet virs 5mΩ ir kritisks stāvoklis.
Kāda ir normālā HVIL sistēmas pretestība dažādiem elektromobiļiem?
Tesla modeļiem normālā HVIL pretestība ir 220-260Ω, Nissan Leaf – 150-180Ω, BMW i3/i4 – 300-350Ω, VW ID grupas automašīnām – 200-240Ω. HVIL sistēma ir zema sprieguma ķēde, kas uzrauga HV savienojumu integritāti un nekavējoties atslēdz HV kontaktorus, ja ķēde pārtrūkst.
Cik bieži elektromobiļi Latvijā piedzīvo HV savienotāju problēmas?
Latvijā aptuveni 22-35% elektromobiļu piedzīvo HV savienojuma degradāciju pirmo 5 gadu laikā, īpaši augsts rādītājs ir mitruma un ceļu sāls iedarbības dēļ ziemā. Piekrastes reģionos vai pilsētās ar intensīvu sāls izmantošanu elektromobiļi piedzīvo līdz 40% ātrāku savienotāju degradāciju. Latvijā šobrīd ir tikai 28 servisi ar pilnu EV augstsprieguma sertifikāciju.
Kādi simptomi liecina par augstsprieguma savienotāju problēmām?
Biežākie simptomi ir pēkšņi samazināts brauciena attālums (42% gadījumu), nekonsekventa uzlāde (38%), HV kļūdu kodi (27%), neparedzēta akumulatora izlāde (23%) un pārmērīgs akumulatora siltums (19%). Statistika rāda, ka 22% elektromobiļu piedzīvo HV savienojuma degradāciju pirmo 5 gadu laikā.
Vai ir nepieciešami speciāli instrumenti HV savienotāju diagnostikai?
Jā, obligāti nepieciešami ISO izolēti instrumenti ar 1000V+ sertifikāciju un dielektriskie cimdi (klase 0, kategorija RC). Pretestības mērīšanai vajadzīgs precīzs mikroommetrs vai 4-vadu Kelvina mēriekārta. 60% ar elektromobiļiem saistīto negadījumu servisa centros ir saistīti ar HV komponentu nepareizu apkalpošanu.
Kāpēc palielinās HV savienotāju pretestība un kā tas ietekmē elektromobili?
HV savienotāju pretestība palielinās korozijas un kontaktu degradācijas dēļ. Elektromobilis ar savienojumiem, kuru pretestība palielinājusies par 200%, var zaudēt līdz 12% efektivitātes. Latvijā 42% elektromobiļu, kas vecāki par 5 gadiem, uzrāda vismaz vienu savienotāju ar paaugstinātu pretestību – vidēji 340% pieaugums salīdzinājumā ar jaunu.
Kā termokamera var palīdzēt diagnosticēt HV savienotāju problēmas?
Termokamera ļauj identificēt savienotājus ar paaugstinātu pretestību, jo tie kļūst siltāki nekā apkārtējie komponenti. Diagnostiku veic, kad elektromobilis ir ieslēgts un HV sistēma aktīva. Metodi drīkst izmantot tikai sertificēts speciālists, ievērojot drošības protokolus un nekad nepieskaroties HV komponentiem.
Cik lielu siltuma zudumus rada degradēti HV savienotāji?
Ja savienotāja pretestība ir 3mΩ un caur to plūst 1000A strāva (piemēram, Tesla Model 3 Performance ātras paātrinājuma fāzēs), tas radīs 3kW siltuma jaudas zudumus un var izraisīt savienotāja pārkaršanu. Tāpēc pat 1-2mΩ pretestības pieaugums var izraisīt ievērojamu siltuma izdalīšanos.
Kāda ir HVIL sistēmas nozīme elektromobiļa drošībā?
HVIL (HV interlock) sistēma ir drošības mehānisms, kas uzrauga HV savienojumu integritāti – ja ķēde pārtrūkst, sistēma nekavējoties atslēdz HV kontaktorus. 73% visu HV sistēmas atteikumu tiek atklāti pateicoties HVIL sistēmai. Latvijas servisu dati rāda, ka 18% elektromobiļu problēmu ir saistītas ar HVIL traucējumiem.
Kā Latvijas klimats ietekmē elektromobiļu HV savienotāju stāvokli?
Latvijas ziemas ceļu pretapledojuma sāls un mitrums paātrina koroziju. Piekrastes reģionos HV savienotāju pretestības pieaugums notiek 1,5 reizes ātrāk nekā sausākos reģionos. Pētījumi rāda, ka elektromobiļi ar intensīvu sāls iedarbību piedzīvo līdz 40% ātrāku savienotāju degradāciju salīdzinājumā ar citiem reģioniem.
Avoti un atsauces
1. SAE International - "High Voltage Connector Systems for Electric Vehicles: Testing and Maintenance Standards J1772 and J3068"
2. National Renewable Energy Laboratory (NREL) - "Degradation Mechanisms in EV High-Voltage Connectors: Environmental Effects Study"
3. International Electrotechnical Commission (IEC) - "IEC 61851 Electric Vehicle Conductive Charging System Safety Requirements"
4. Tesla Service Manual - "High Voltage Safety and Interlock System Diagnostic Procedures Model S/3/X/Y"
5. Society of Automotive Engineers (SAE) - "Contact Resistance Measurement Methods for EV Power Distribution Systems"
6. Argonne National Laboratory - "Environmental Corrosion Effects on Electric Vehicle High-Voltage Connections"
