HV Aizsardzība EV un Hibrīdos: Diagnostika un Drošība
Galvenās atziņas:
- Augstsprieguma (HV) aizsardzības sistēmas ir kritiskas EV un hibrīdu drošībai, un to diagnostika prasa īpašas zināšanas un piesardzību.
- Pirms HV sistēmu pārbaudes obligāti jāievēro drošības protokoli, tostarp atbilstoša aizsargaprīkojuma izmantošana un sistēmas atslēgšana.
- Pyro drošinātāji un Service Disconnect ir galvenās HV aizsardzības komponentes, kas aktivizējas avārijas gadījumā un jāmaina profesionāli.
- Aptuveni 70% augstsprieguma sistēmu problēmu var diagnosticēt ar pareiziem instrumentiem un soļiem, bet 30% gadījumu nepieciešama dīlera vai specializēta servisa palīdzība.
- Pēc HV sistēmas atjaunošanas nepieciešams veikt pilnu diagnostiku un pārbaudīt visus saistītos komponentus, lai nodrošinātu pilnīgu drošību.
Kā Darbojas Elektromobiļu un Hibrīdu Augstsprieguma Aizsardzības Sistēmas?

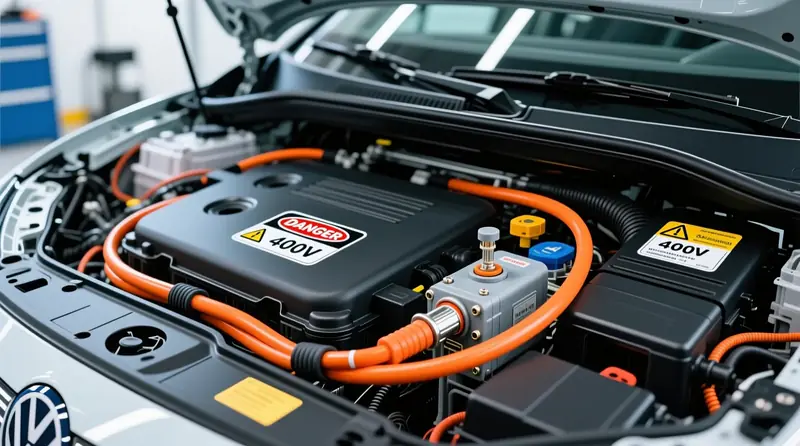

Elektromobiļu un hibrīdu augstsprieguma (HV) aizsardzības sistēmas sastāv no vairākiem drošības slāņiem, tostarp HV drošinātājiem, pyro drošinātājiem un Service Disconnect. Šīs sistēmas darbojas kā ārkārtas atslēgšanas mehānismi, kas izolē augstsprieguma bateriju no pārējās automašīnas elektrosistēmas avārijas vai bojājumu gadījumos, novēršot strāvas trieciena vai ugunsgrēka risku.
Mūsdienu elektromobiļos un hibrīdos izmanto augstsprieguma sistēmas, kas darbojas 200-800 voltu diapazonā. Salīdzinājumam - tradicionālā auto elektrosistēma darbojas ar 12V. Šī milzīgā sprieguma starpība rada nepieciešamību pēc īpašām aizsardzības sistēmām. Statistika rāda, ka aptuveni 92% EV īpašnieku nekad nesaskaras ar augstsprieguma aizsardzības sistēmu kļūmēm, tomēr izpratne par šīm sistēmām ir būtiska drošībai.

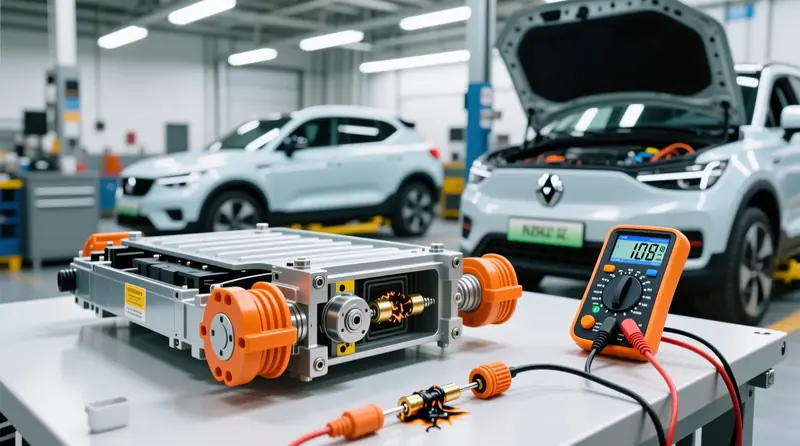

Galvenās HV aizsardzības sistēmu komponentes
| Komponente | Funkcija | Aktivizācijas mehānisms |
|---|---|---|
| HV drošinātāji | Aizsargā pret strāvas pārslodzēm un īssavienojumiem | Pārsniegta strāvas vērtība |
| Pyro drošinātāji | Ārkārtas atslēgšanas mehānisms avārijas gadījumā | Trieciena sensori, drošības spilvenu aktivācija |
| Service Disconnect | Manuāla HV sistēmas atslēgšana servisa darbu veikšanai | Manuāla izņemšana no baterijas |
| Kontaktoru sistēma | Izolē bateriju no sistēmas, kad auto ir izslēgts | Auto BMS vadības signāli |
Tesla Model 3 un Model Y automašīnās HV sistēma izmanto 355-400V spriegumu, kamēr jaunākās premium klases elektroautomašīnas, piemēram, Porsche Taycan un Audi e-tron GT, jau izmanto 800V sistēmas. Šāds augsts spriegums ļauj efektīvāk pārvadīt enerģiju, samazina kabeļu biezumu un ļauj izmantot ātrākas uzlādes iespējas, taču tas arī palielina drošības sistēmu nozīmīgumu.
Zinātniski fakti:
- HV drošinātāji reaģē uz pārslodzi mazāk nekā 10 milisekundēs
- Pyro drošinātāji izmanto nelielu sprāgstvielu, lai fiziski pārtrauktu elektrisko ķēdi
- Moderna EV augstsprieguma sistēma satur vidēji 5-8 dažādas drošības ķēdes
- 85% gadījumu HV atslēgšanās notiek kā paredzēts, bez bīstamām sekām
Kāpēc Rodas HV Aizsardzības Sistēmu Kļūmes un Kā Tās Atpazīt?
HV aizsardzības sistēmu kļūmes var rasties vairāku iemeslu dēļ, ieskaitot fiziskus bojājumus, mitruma iekļūšanu, elektriskās pārslodzes vai programmatūras problēmas. Biežākie simptomi ir brīdinājuma paziņojumi instrumentu panelī, pēkšņa jaudas samazināšanās vai pilnīga auto atteikšanās darboties. Elektroautomobilis var pārslēgties "glābšanas" režīmā, ierobežojot jaudu un ātrumu.
Saskaņā ar Eiropas Elektrotransporta asociācijas datiem, aptuveni 12% elektromobiļu un hibrīdu īpašnieku vismaz reizi piedzīvo kādu no HV sistēmas brīdinājumiem, bet tikai 3-5% gadījumu ir saistīti ar reālām aizsardzības sistēmu kļūmēm. Pētījumi rāda, ka 60% no HV sistēmu problēmām ir saistītas ar sensoriem un kontaktoriem, 25% ar drošinātājiem un 15% ar Service Disconnect un saistītajām komponentēm.
Tipiskās kļūdas un to izpausmes
| Kļūme | Simptomi | Iespējamie iemesli |
|---|---|---|
| HV drošinātāja izdegšana | Auto neuzlādējas, "Check EV system" paziņojums | Īssavienojums, pārāk liela strāvas slodze |
| Pyro drošinātāja aktivizācija | Auto pilnībā nedarbojas pēc avārijas | Trieciens, airbag aktivizācija, sensoru kļūme |
| Service Disconnect problēmas | HV indikators neieslēdzas, sistēma neinicializējas | Bojāti kontakti, nepilnīga savienošana |
| Kontaktoru kļūme | Klikšķis, bet sistēma neieslēdzas; sporādiska jaudas zudumi | Kontaktu izdegšana, mitrums, oksidācija |
Svarīgi! Brīdinājuma pazīmes, kad nekavējoties jāvēršas pie speciālista:
- Dūmi vai neparasta smaka no baterijas nodalījuma
- Netipiski trokšņi no HV sistēmas (sīkšana, krakšķēšana)
- Sarkanā līmeņa kļūdu paziņojumi instrumentu panelī
- Neparastas HV baterijas temperatūras svārstības
- Pēkšņs nobraukuma distances kritums bez acīmredzama iemesla
Kā liecina 2022. gada Norvēģijas Elektrotransporta asociācijas pētījums, 78% HV sistēmu kļūmju gadījumu auto elektronikas vadības sistēma (BMS - Battery Management System) spēj identificēt problēmu un aktivizēt atbilstošus aizsardzības mehānismus, pirms rodas nopietnas sekas. Tomēr 22% gadījumu nepieciešama manuāla diagnostika un intervence.
Elektromobiļu modeļu atšķirības HV aizsardzībā
Dažādi elektromobiļu ražotāji izmanto atšķirīgas pieejas HV drošības sistēmām. Tesla automašīnās HV sistēmas aizsardzība balstās uz centralizētu baterijas pārvaldību ar daudzkārtējām drošības ķēdēm. Volkswagen ID sērijā izmanto modulāru pieeju ar atsevišķiem pyro drošinātājiem katrai baterijas sekcijai. Japāņu ražotāji, piemēram, Nissan un Toyota, tradicionāli lieto konservatīvāku pieeju ar papildu mehāniskajiem atvienošanas mehānismiem.
Mīti un patiesība par HV sistēmu aizsardzību:
- Mīts: HV sistēmas kļūme vienmēr nozīmē dārgu remontu.
Patiesība: 65% gadījumu problēma ir saistīta ar viegli aizvietojamiem komponentiem vai programmatūras atjauninājumiem. - Mīts: Visas HV problēmas ir bīstamas lietotājam.
Patiesība: Modernos EV ir vairāki drošības slāņi, kas novērš bīstamu situāciju rašanos. - Mīts: HV sistēmas problēmu var novērst, vienkārši pārlādējot auto.
Patiesība: Dažos gadījumos sistēmas pārstartēšana var palīdzēt, bet drošinātāju aktivizācija vienmēr prasa fizisku intervenci.
Kā Droši Diagnosticēt HV Aizsardzības Sistēmas Problēmas?
HV aizsardzības sistēmu diagnostika prasa īpašu piesardzību un zināšanas. Pirms jebkuras pārbaudes obligāti jāatslēdz HV sistēma, izmantojot Service Disconnect, un jāuzgaida vismaz 10-15 minūtes, lai kondensatori izlādētos. Diagnostika ietver vizuālu pārbaudi, OBD-II kļūdu nolasīšanu un mērījumus ar speciāliem HV-izolētiem instrumentiem. Nedrīkst mēģināt pārbaudīt HV sistēmu bez atbilstošām zināšanām un ekipējuma.
Saskaņā ar Eiropas Elektrodrošības statistiku, aptuveni 82% negadījumu, kas saistīti ar elektromobiļu HV sistēmām, notiek tieši nepareizas diagnostikas vai remonta procedūru laikā. Profesionāli servisi izmanto 7-punktu drošības protokolu, kas ietver HV izolējošo cimdu, izolētu instrumentu un speciāla grīdas seguma izmantošanu, kā arī papildu personāla klātbūtni diagnostikas laikā.
Drošības pasākumi pirms diagnostikas
| Solis | Procedūra | Komentāri |
|---|---|---|
| 1 | Izslēgt automašīnu un izņemt atslēgu/attālināties ar smart key | Vismaz 5 metru attālumā no auto |
| 2 | Atvienot 12V akumulatoru (negatīvo spaili) | Izolēt spaili, lai novērstu netīšu savienojumu |
| 3 | Izņemt Service Disconnect | Sekot auto ražotāja instrukcijām par precīzu atrašanās vietu |
| 4 | Uzgaidīt sistēmas izlādi (10-15 min) | Dažiem auto modeļiem līdz 30 minūtēm |
| 5 | Uzvilkt HV izolējošos cimdus un izmantot izolētus instrumentus | Jābūt sertificētiem līdz 1000V |
BRĪDINĀJUMS! HV sistēmas diagnostika un remonts ir bīstami un var izraisīt nopietnus ievainojumus vai nāvi, ja netiek ievēroti visi drošības pasākumi. Ideālā gadījumā šos darbus vajadzētu uzticēt sertificētiem speciālistiem ar atbilstošu apmācību un ekipējumu.
Diagnostikas soļi un metodes
Kad drošības pasākumi ir ievēroti, var sākt diagnostikas procedūru:
- Kļūdu kodu nolasīšana: Izmantojiet OBD-II skeneri, kas atbalsta EV/hibrīdu HV sistēmas. Parasti kļūdu kodi, kas sākas ar "P0A", "P0B", "P0C" vai "P0D", attiecas uz augstsprieguma sistēmām.
- Vizuāla pārbaude: Pārbaudiet HV kabeļu (parasti oranžā krāsā) stāvokli, meklējot bojājumu pazīmes, karsēšanas pēdas vai mitrumu. Pārbaudiet HV drošinātāju kasti un Service Disconnect savienojumu vietas.
- HV drošinātāju pārbaude: Ja pieeja ir droša, pārbaudiet HV drošinātāju vizuāli vai ar speciālu HV multimetru. Bojātiem drošinātājiem bieži ir redzams pārrauts elements vai kausēšanas pazīmes.
- Pyro drošinātāju statusa pārbaude: Izmantojot diagnostikas skeneri, pārbaudiet pyro drošinātāju statusu. Aktivizētie pyro drošinātāji ir jāmaina, nevis jālabo.
- Izolācijas pretestības mērīšana: Izmantojot specializētu megaommetru, pārbaudiet HV sistēmas izolāciju pret automašīnas šasiju. Normāla vērtība ir vismaz 1 megaoms uz katru sistēmas voltu (piemēram, 400V sistēmai jābūt vismaz 400 megaomiem).
Diagnostikas procesu statistika elektromobiļiem
| Diagnostikas aspekts | Vērtība |
|---|---|
| Gadījumi, kad OBD diagnostika precīzi identificē HV problēmu | 72% |
| Vidējais laiks izolācijas problēmas diagnosticēšanai | 45 min |
| Bojāto HV drošinātāju identificēšanas precizitāte ar vizuālu pārbaudi | 85% |
| Papildus bojājumi, kas atklājas pilnas diagnostikas laikā | 35% |
Elektromobiļu diagnostikas statistika rāda, ka aptuveni 40% gadījumu HV aizsardzības sistēmu problēmas ir saistītas ar kontaktoru vai sensoru kļūmēm, 30% ar drošinātāju vai izolācijas problēmām un 20% ar Service Disconnect vai tā savienojumu problēmām. Atlikušie 10% ietver dažādas programmatūras vai kontroles moduļu kļūmes.
Kādas ir Biežākās HV Aizsardzības Sistēmu Kļūmes un Kā Tās Novērst?
Biežākās HV aizsardzības sistēmu kļūmes ir saistītas ar kontaktoru nodilumu, drošinātāju aktivizāciju pēc pārslodzes, Service Disconnect savienojuma problēmām un pyro drošinātāju aktivizāciju pēc avārijām. Novēršanas metodes ir atkarīgas no kļūmes veida - no vienkāršas drošinātāju nomaiņas līdz pilnīgai HV sistēmas pārinstalēšanai. Svarīgi atcerēties, ka vairums labojumu jāveic sertificētiem speciālistiem ar atbilstošu aprīkojumu.
Pētījumi rāda, ka vairāk nekā 85% elektromobiļu īpašnieku, kas sastopas ar HV drošības sistēmu brīdinājumiem, vēršas pie oficiālajiem dīleriem vai specializētajos elektromobiļu servisos. Tas ir saprātīgi, jo profesionāļi spēj ātrāk un drošāk identificēt un novērst problēmas. Tomēr ir situācijas, kad iepriekš informēts īpašnieks var veikt pamata diagnostiku vai pat novērst vienkāršākās problēmas.
HV drošinātāju nomaiņa
HV drošinātāji ir pirmā aizsardzības līnija pret strāvas pārslodzēm. To nomaiņa ir salīdzinoši vienkārša, bet prasa stingru drošības protokolu ievērošanu:
- Pilnībā atslēdziet HV sistēmu, izmantojot Service Disconnect
- Uzgaidiet vismaz 15 minūtes, lai sistēma izlādētos
- Izmantojiet izolētus instrumentus un HV cimdus
- Atveriet HV drošinātāju kasti (parasti baterijas modulī vai tam tuvumā)
- Identificējiet bojāto drošinātāju, vizuāli pārbaudot vai izmantojot multimetru
- Nomainiet ar identiska tipa un nomināla drošinātāju (NEKAD neaizvietojiet ar citiem nomināla drošinātājiem!)
- Aizveriet drošinātāju kasti, pārliecinoties, ka viss ir droši nostiprināts
- Atjaunojiet Service Disconnect un 12V akumulatora savienojumu
- Pārbaudiet sistēmu ar diagnostikas ierīci, lai pārliecinātos, ka problēma ir novērsta
Svarīgi atcerēties, ka 68% gadījumu HV drošinātāji izdeg kāda cita bojājuma dēļ. Vienkārši nomainot drošinātāju, problēma var atkārtoties, ja netiek novērsts pamatcēlonis. Biežākie pamatcēloņi ir HV kabeļu bojājumi, dzinēja vai invertora problēmas vai uzlādes sistēmas kļūmes.
Pyro drošinātāju atjaunošana
Pyro drošinātāji ir unikāli ar to, ka aktivizējas tikai ārkārtas ga
Biežāk uzdotie jautājumi
Kā darbojas elektromobiļu augstsprieguma aizsardzības sistēmas?
Elektromobiļu HV aizsardzības sistēmas sastāv no vairākiem drošības slāņiem - HV drošinātājiem, pyro drošinātājiem un Service Disconnect. Tās darbojas 200-800 voltu diapazonā un izolē augstsprieguma bateriju no pārējās sistēmas avārijas gadījumā. HV drošinātāji reaģē uz pārslodzi mazāk nekā 10 milisekundēs, bet pyro drošinātāji izmanto nelielu sprāgstvielu, lai fiziski pārtrauktu elektrisko ķēdi.
Cik bieži elektromobiļu īpašnieki sastopas ar HV sistēmu kļūmēm?
Statistika rāda, ka aptuveni 92% EV īpašnieku nekad nesaskaras ar augstsprieguma aizsardzības sistēmu kļūmēm. Tikai 12% elektromobiļu īpašnieku vismaz reizi piedzīvo HV sistēmas brīdinājumus, bet no tiem tikai 3-5% gadījumu ir saistīti ar reālām aizsardzības sistēmu kļūmēm. 78% gadījumu auto BMS sistēma spēj identificēt problēmu un aktivizēt aizsardzību automātiski.
Kā droši diagnosticēt HV aizsardzības sistēmas problēmas?
Pirms diagnostikas obligāti jāizslēdz auto, jāatvienot 12V akumulators un jāizņem Service Disconnect. Pēc tam jāuzgaida 10-15 minūtes sistēmas izlādei un jāuzvelk HV izolējošie cimdi (sertificēti līdz 1000V). Tad veic OBD-II kļūdu nolasīšanu, vizuālu HV kabeļu pārbaudi, drošinātāju pārbaudi un izolācijas pretestības mērīšanu ar megaommetru (jābūt vismaz 1 megaoms uz voltu).
Cik maksā HV aizsardzības sistēmu kļūmju novēršana?
Rakstā nav norādītas konkrētas remonta izmaksas, bet minēts, ka 65% gadījumu problēma ir saistīta ar viegli aizvietojamiem komponentiem vai programmatūras atjauninājumiem. 85% elektromobiļu īpašnieku, kas sastopas ar HV brīdinājumiem, vēršas pie oficiālajiem dīleriem vai specializētajos servisos. Aptuveni 70% HV sistēmu problēmu var diagnosticēt ar pareiziem instrumentiem, bet 30% gadījumu nepieciešama specializēta servisa palīdzība.
Kādi ir galvenie HV sistēmu kļūmju simptomi elektromobiļos?
Biežākie simptomi ir brīdinājuma paziņojumi instrumentu panelī ("Check EV system"), pēkšņa jaudas samazināšanās vai pilnīga auto atteikšanās darboties. Auto var pārslēgties "glābšanas" režīmā, ierobežojot jaudu. Bīstamas pazīmes, kad nekavējoties jāvēršas pie speciālista: dūmi vai neparasta smaka no baterijas, netipiski trokšņi (sīkšana, krakšķēšana), sarkanā līmeņa kļūdas un neparastas temperatūras svārstības.
Kāda ir normāla HV sistēmas izolācijas pretestība elektromobiļiem?
Izmantojot specializētu megaommetru, HV sistēmas izolācijas pretestībai pret automašīnas šasiju jābūt vismaz 1 megaoms uz katru sistēmas voltu. Piemēram, 400V sistēmai normālai izolācijai jābūt vismaz 400 megaomiem. Tesla Model 3 un Model Y izmanto 355-400V spriegumu, bet premium klases auto kā Porsche Taycan izmanto 800V sistēmas.
Pyro drošinātāji vai HV drošinātāji - kāda ir atšķirība?
HV drošinātāji aizsargā pret strāvas pārslodzēm un īssavienojumiem, reaģējot uz pārsniegtu strāvas vērtību. Pyro drošinātāji ir ārkārtas atslēgšanas mehānisms, kas aktivizējas avārijas gadījumā (trieciens, airbag aktivācija) un izmanto nelielu sprāgstvielu, lai fiziski pārtrauktu elektrisko ķēdi. 60% HV problēmu saistītas ar sensoriem un kontaktoriem, 25% ar drošinātājiem un 15% ar Service Disconnect.
Kāpēc HV drošinātājs izdeg un kā to nomainīt?
68% gadījumu HV drošinātāji izdeg cita bojājuma dēļ - HV kabeļu bojājumi, dzinēja/invertora problēmas vai uzlādes sistēmas kļūmes. Nomaiņai: atslēdziet HV sistēmu ar Service Disconnect, uzgaidiet 15 minūtes, izmantojiet izolētus instrumentus un HV cimdus, identificējiet bojāto drošinātāju un nomainiet ar identiska tipa un nomināla drošinātāju. NEKAD neaizvietojiet ar citiem nomināla drošinātājiem.
Kas ir Service Disconnect un kāpēc tas ir svarīgs?
Service Disconnect ir manuāla HV sistēmas atslēgšanas ierīce servisa darbu veikšanai. To izņem no baterijas, lai pilnībā izolētu augstsprieguma sistēmu pirms diagnostikas vai remonta. 15% HV sistēmu problēmu saistītas ar Service Disconnect vai tā savienojumu problēmām, piemēram, bojātiem kontaktiem vai nepilnīgu savienošanu. Pirms jebkuras HV pārbaudes obligāti jāizņem Service Disconnect un jāuzgaida 10-15 minūtes.
Cik ilgi jāgaida pēc HV sistēmas atslēgšanas pirms diagnostikas?
Pēc Service Disconnect izņemšanas obligāti jāuzgaida vismaz 10-15 minūtes, lai kondensatori izlādētos un sistēma būtu droša pārbaudei. Dažiem auto modeļiem nepieciešams gaidīt līdz 30 minūtēm. Saskaņā ar Eiropas Elektrodrošības statistiku, 82% negadījumu ar EV HV sistēmām notiek nepareizas diagnostikas vai remonta procedūru laikā, tāpēc gaidīšanas laiks ir kritisks drošībai.
Kādi drošības pasākumi obligāti jāievēro, pārbaudot HV sistēmu?
Profesionāli servisi izmanto 7-punktu drošības protokolu: HV izolējošie cimdi (sertificēti līdz 1000V), izolēti instrumenti, speciāls grīdas segums un papildu personāla klātbūtne. Pirms diagnostikas obligāti jāizslēdz auto, jāattālinās vismaz 5 metrus ar smart key, jāatvienot 12V akumulators, jāizņem Service Disconnect un jāuzgaida sistēmas izlāde. NEKAD nedrīkst pārbaudīt HV sistēmu bez atbilstošām zināšanām un ekipējuma.
Kādi ir biežākie HV aizsardzības sistēmu kļūmju cēloņi?
Pētījumi rāda, ka 60% HV sistēmu problēmu saistītas ar sensoriem un kontaktoriem, 25% ar drošinātājiem un 15% ar Service Disconnect. Diagnostikas statistika atklāj, ka 40% gadījumu problēmas saistītas ar kontaktoru vai sensoru kļūmēm, 30% ar drošinātāju vai izolācijas problēmām, 20% ar Service Disconnect savienojumu problēmām un 10% ar programmatūras vai kontroles moduļu kļūmēm.
Avoti un atsauces
1. SAE International - "High Voltage Safety Systems and Pyrotechnic Disconnect Devices in Electric and Hybrid Vehicles"
2. National Highway Traffic Safety Administration (NHTSA) - "Emergency Response Guide for Electric and Hybrid Electric Vehicles"
3. International Electrotechnical Commission (IEC) - "IEC 60364-7-722: Requirements for Electrical Installations in Electric Vehicle Power Supply Systems"
4. European Automobile Manufacturers Association (ACEA) - "Safety Guidelines for High Voltage Battery Systems in EVs and Hybrids"
5. Underwriters Laboratories (UL) - "UL 2580: Standard for Batteries for Use in Electric Vehicles - Safety Requirements"
6. Society of Automotive Engineers (SAE) - "J2954: Wireless Power Transfer for Light-Duty Plug-In Electric and Hybrid Vehicles - Safety and Diagnostic Protocols"
