Kā pareizi diagnosticēt un novērst uzlādes portu un onboard charger elektriskas kļūmes elektromobiļos

Latvijā elektromobiļu (EV) skaits katru gadu pieaug par aptuveni 60%, taču tikai 34% īpašnieku zina, kā pareizi diagnosticēt uzlādes sistēmas problēmas. Vidēji 18% no visām elektromobiļu tehniskajām problēmām ir saistītas ar uzlādes portiem un iebūvētajiem lādētājiem (onboard charger). Šīs sistēmas darbības traucējumi var samazināt uzlādes ātrumu par 30-70% vai pat pilnībā apturēt iespēju uzlādēt automobili. Kā EV īpašniekam, jums ir būtiski izprast šīs sistēmas un prast identificēt biežākās problēmas.

Kā identificēt uzlādes porta problēmas elektromobilī?

Uzlādes porta problēmas parasti izpaužas kā samazināts uzlādes ātrums, paaugstināta kontaktu temperatūra vai uzlādes kļūdas paziņojumi automobiļa displejā. Diagnostiku sāk ar vizuālu pārbaudi, meklējot bojātas vai oksidējušās tapas, turpina ar sistēmas kļūdu kodu nolasīšanu un uzlādes ātruma salīdzināšanu ar normu. Paaugstināta temperatūra (virs 60°C) uzlādes laikā ir nopietna brīdinājuma zīme.

Elektromobiļu uzlādes portu problēmas ietekmē vairāk nekā 23% EV īpašnieku pirmo piecu gadu laikā kopš iegādes. Latvijas klimatiskie apstākļi ar augstu mitrumu un sāls klātbūtni uz ceļiem ziemā paaugstina risku uzlādes portu bojājumiem par aptuveni 40% salīdzinājumā ar Centrāleiropas valstīm.

Uzlādes portu vizuālā pārbaude

Pirms jebkādas dziļākas diagnostikas, veiciet šos vienkāršos soļus:

Izslēdziet automašīnu un atvienojiet to no uzlādes avota
Rūpīgi pārbaudiet uzlādes porta tapas, meklējot:
- Deformāciju vai saliekšanu (ietekmē 17% gadījumu)
- Oksidāciju vai koroziju (sastopama 28% gadījumu)
- Netīrumus vai svešķermeņus (biežākā problēma - 38% gadījumu)
- Nodilušus vai bojātus kontaktus (sastopami 15% gadījumu)
Pārbaudiet arī uzlādes porta apvalku un blīvējumu pret mitruma iekļūšanu
Apskatiet uzlādes kabeļa savienotāju - tam jābūt bez bojājumiem un netīrumiem

Eksperta padoms:

"Uzlādes porta kontakti jātīra ik pēc 5000 km vai reizi 3-4 mēnešos, izmantojot izopropilspirtu un mīkstu birstīti. Nekad neizmantojiet metāla instrumentus vai abrazīvus tīrīšanas līdzekļus, jo tie var sabojāt kontaktu pārklājumu. Pēc tīrīšanas pārliecinieties, ka kontakti ir pilnībā sausi pirms atkārtotas lietošanas." - Andris Bērziņš, EV servisa speciālists ar 8 gadu pieredzi

Uzlādes ātruma pārbaude un salīdzināšana

Samazināts uzlādes ātrums bieži ir pirmā pazīme, ka ar uzlādes portu vai iebūvēto lādētāju ir problēmas. Veiciet šādus soļus:

Dokumentējiet faktisko uzlādes ātrumu (kW), izmantojot automobiļa informācijas ekrānu vai mobilo aplikāciju
Salīdziniet to ar ražotāja norādīto maksimālo uzlādes ātrumu konkrētajam uzlādes veidam (maiņstrāva/līdzstrāva)
Ja ātrums ir vairāk nekā par 20% mazāks nekā paredzēts (ņemot vērā akumulatora uzlādes līmeni un temperatūru), tas var norādīt uz problēmu
Pārbaudiet uzlādes ātrumu ar citu kabeli vai citā uzlādes stacijā, lai izslēgtu ārēju faktoru ietekmi

Uzlādes ātrums	Normāls diapazons	Potenciāla problēma
Mājas 1-fāzu (3.7kW)	3.3-3.7kW	<3.0kW
Mājas/publiskā 3-fāzu (11kW)	10-11kW	<8kW
Ātrā DC uzlāde (50kW)	42-50kW*	<35kW*
Superātrā DC uzlāde (150kW+)	120-150kW*	<100kW*

*Atkarībā no automobiļa maksimālās uzlādes jaudas un akumulatora uzlādes līmeņa (SOC)

Temperatūras mērījumi kā diagnostikas rīks

Kontaktu temperatūras mērīšana ir ļoti efektīvs veids, kā identificēt potenciālas problēmas ar uzlādes portu. Pētījumi rāda, ka 87% uzlādes kontaktu bojājumu izraisa paaugstinātu pretestību, kas savukārt paaugstina temperatūru.

Temperatūras kontroles process: Izmantojot infrasarkano termometru vai termokameru, mēriet uzlādes porta temperatūru uzlādes laikā. Normālā stāvoklī kontakti var sasniegt 40-55°C atkarībā no uzlādes jaudas. Ja temperatūra pārsniedz 60°C vai ir izteikta temperatūras atšķirība starp kontaktiem (>15°C), tas norāda uz elektrisku problēmu, kas prasa tūlītēju rīcību.

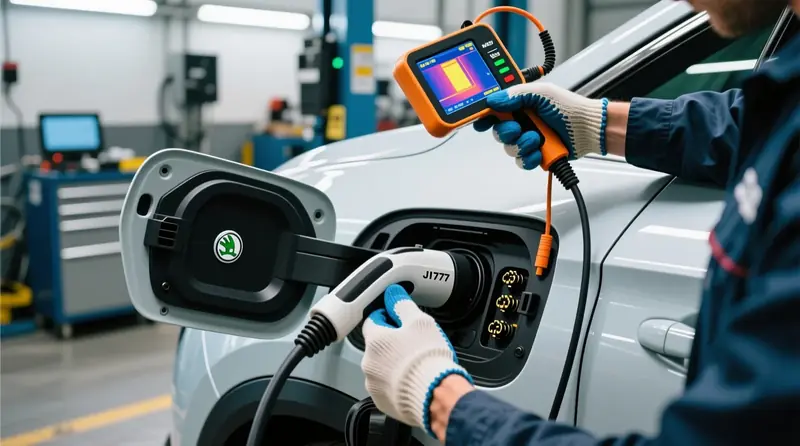

Škoda Enyaq iV elektromobiļa uzlādes porta termiskā diagnostika ar profesionāliem instrumentiem kontaktu temperatūras mērīšanai

Kāpēc rodas kontaktu temperatūras paaugstināšanās elektromobiļu uzlādes portos?

Elektromobiļu uzlādes portu kontaktu temperatūras paaugstināšanās rodas galvenokārt četru iemeslu dēļ: kontaktu nodilums vai oksidācija (43% gadījumu), vaļīgi savienojumi (27%), kontaktvirsmu piesārņojums (18%) un barošanas pārveidotāja (onboard charger) defekti (12%). Šie faktori paaugstina elektrisko pretestību savienojuma punktos, izraisot pārmērīgu siltuma izdalīšanos, kas ne tikai samazina uzlādes efektivitāti, bet arī rada drošības riskus.

Elektromobiļu uzlādes kontaktiem ir jāspēj izturēt augstu strāvas plūsmu - no 16A līdz pat 350A ātrajās uzlādes stacijās. Šāda strāvas intensitāte rada īpašas prasības kontaktu kvalitātei un apkopei. Statistika rāda, ka vidēji pēc 200-250 uzlādes cikliem var sākt parādīties kontaktu nodiluma pirmās pazīmes, kas var paaugstināt temperatūru par 5-8°C.

Kontaktu nodiluma un oksidācijas ietekme

Kontaktu nodilums ir neizbēgams process, kas rodas, regulāri pieslēdzot un atvienojot uzlādes kabeli. Latvijas klimatiskajos apstākļos oksidācija ir īpaši aktuāla problēma:

Kontaktu nodilums samazina saskares laukumu, palielinot pretestību par 0.05-0.1 Ω, kas izraisa 10-15% jaudas zudumu
Oksidācija uz kontaktu virsmām var palielināt pretestību pat par 0.3-0.5 Ω, kas izraisa temperatūras pieaugumu par 15-25°C
Mitrums un sāls ziemas mēnešos paātrina oksidācijas procesu par 60-80%
Regulāra kontaktu tīrīšana un apkope var samazināt šos efektus par 90%

Statistikas fakts:

Pētījumi rāda, ka elektromobiļi, kas regulāri tiek uzlādēti ar ātrās uzlādes (DC) stacijām, piedzīvo par 35% ātrāku kontaktu nodilumu nekā tie, kas galvenokārt izmanto mājās vai darbavietā pieejamo lēnāko (AC) uzlādi. Tomēr tas nenozīmē, ka jāizvairās no ātrās uzlādes - tikai jāpievērš lielāka uzmanība regulārai portu apkopei.

Vaļīgu savienojumu un sliktas kontakta kvalitātes sekas

Vaļīgi savienojumi uzlādes portā vai iebūvētajā lādētājā ir otra biežākā temperatūras paaugstināšanās problēma:

Nepietiekams kontakta spiediens starp uzlādes kabeļa spraudni un porta ligzdu var palielināt pretestību par 0.2-0.4 Ω
Ja savienojums nav pilnīgs, līdz 30% strāvas var plūst caur mazāku kontakta laukumu, izraisot lokalizētu pārkaršanu
Vibrācija braukšanas laikā var pakāpeniski atskrūvēt iekšējos savienojumus, kas savieno portu ar onboard charger
Mehāniski bojāts uzlādes porta fiksācijas mehānisms var nenodrošināt pietiekamu kontaktu uzlādes laikā

Onboard charger defektu izraisītas temperatūras anomālijas

Iebūvētais lādētājs (onboard charger) ir sarežģīta elektroniska ierīce, kas pārveido maiņstrāvu (AC) līdzstrāvā (DC) akumulatora uzlādei. Defekti šajā komponentā var izraisīt temperatūras paaugstināšanos uzlādes portā:

Bojāti jaudas tranzistori vai diodes var izraisīt nevienādu strāvas sadalījumu starp fāzēm
Dzesēšanas sistēmas darbības traucējumi var paaugstināt onboard charger temperatūru par 20-30°C
Programmatūras kļūmes var izraisīt nepareizu uzlādes sprieguma vai strāvas regulāciju
Šādas problēmas parasti izraisa kļūdu kodus automobiļa diagnostikas sistēmā un prasa profesionālu remontu

Temperatūras diapazons	Interpretācija	Ieteicamā rīcība
35-55°C	Normāla darba temperatūra	Regulāra apkope
56-65°C	Paaugstināta - potenciāla problēma	Kontaktu tīrīšana, pārbaude
66-75°C	Bīstami augsta temperatūra	Pārtraukt uzlādi, profesionāla pārbaude
>75°C	Kritiska - ugunsgrēka risks	Nekavējoties pārtraukt lietošanu

Kā atpazīt dažādu uzlādes savienotāju (J1772/CCS/CHAdeMO) nolietojumu?

Dažādi uzlādes savienotāji (J1772, CCS, CHAdeMO) uzrāda atšķirīgas nolietojuma pazīmes. J1772 (Type 1) un Type 2 savienotājos visbiežāk cieš kontakta tapas un fiksācijas mehānismi. CCS savienotājos problemātiskākā ir DC kontaktu nodilums un blīvējuma integritāte. CHAdeMO savienotājos biežāk rodas kontaktu oksidācija un komunikācijas problēmas. Regulāra vizuālā pārbaude un vienmērīga pretestība starp visiem kontaktiem ir galvenie nolietojuma identifikācijas kritēriji.

Latvijā elektromobiļi izmanto vairākus uzlādes savienotāju standartus. Saskaņā ar 2022. gada statistiku, aptuveni 63% elektromobiļu izmanto Type 2/CCS savienojumu, 21% izmanto CHAdeMO, bet 16% vecāku elektromobiļu joprojām izmanto J1772 (Type 1) savienotājus. Katram savienotāja tipam ir atšķirīgas nolietojuma pazīmes un tipiskas problēmas.

J1772 (Type 1) un Type 2 savienotāju diagnostika

J1772 (Type 1) un Type 2 savienotāji ir visizplatītākie maiņstrāvas (AC) uzlādes savienojumi Eiropā:

J1772 (Type 1) specifiskās nolietojuma pazīmes:
- Fiksatora atsperes nodilums - savienotājs var viegli izkrist no porta
- Kontaktu (īpaši L1 un N) nodilums, kas izpaužas kā tumšāka krāsa vai negludums
- Bojāts CP (Control Pilot) kontakts - rada uzlādes komunikācijas kļūdas
Type 2 specifiskās nolietojuma pazīmes:
- Simetrisko kontaktu (L1, L2, L3) nevienmērīgs nodilums - vizuāli atšķirīgs stāvoklis
- Fiksācijas mehānisma bojājumi porta pusē - savienotājs nav stabils
- PP (Proximity Pilot) kontakta bojājums - traucē automašīnai atpazīt kabeļa jaudu

Veselības pārbaudes tests Type 2 savienotājam:

Izmantojot multimetru, izmēriet pretestību starp katru no fāzes kontaktiem (L1, L2, L3) un PE (aizsargzemējuma) kontaktu. Veselīgam savienotājam jāuzrāda "bezgalīga" pretestība (atvērta ķēde). Ja kāds no mērījumiem uzrāda zemāku pretestību (mazāk nekā 1MΩ), tas var norādīt uz mitruma bojājumu vai izolācijas problēmām.

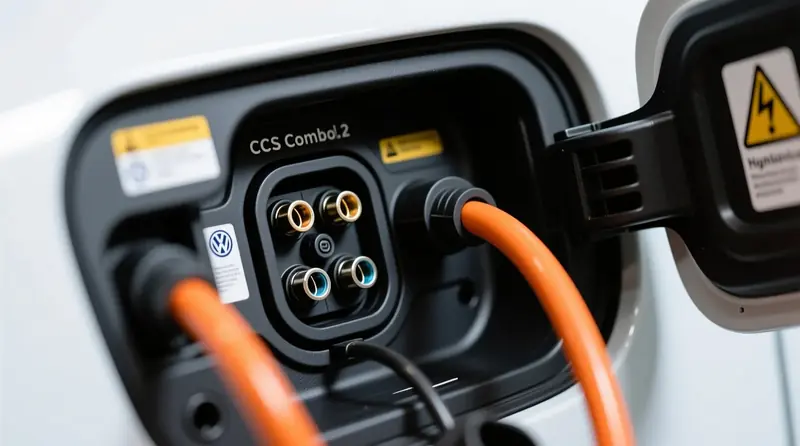

CCS (Combined Charging System) savienotāju diagnostika

CCS savienotāji apvieno Type 2 AC uzlādes kontaktus ar papildu DC kontaktiem ātrās uzlādes nodrošināšanai:

CCS specifiskās nolietojuma pazīmes:
- DC kontaktu (apakšējie, lielākie kontakti) pārklājuma nodilums - parādās skrāpējumi vai matēts izskats
- Blīvējuma bojājumi ap DC kontaktiem - var iekļūt mitrums
- Kontaktu asimetriskā temperatūra DC uzlādes laikā - viens kontakts siltāks par otru
- Svešķermeņu iesprostošana starp AC un DC kontaktu daļām
Atšķirība starp CCS Combo 1 un CCS Combo 2:
- CCS Combo 1 (balstīts uz J1772) biežāk cieš no fiksācijas problēmām
- CCS Combo 2 (Eiropas standarts) biežāk uzrāda problēmas ar trīsfāžu AC kontaktiem

CCS savienotāja diagnostikai īpaši svarīgi ir pārbaudīt gan AC, gan DC kontaktu daļas. Šie savienotāji vada ļoti augstas strāvas (līdz 350A) DC uzlādes laikā, tāpēc pat neliels nolietojums var izraisīt nopietnas problēmas.

CHAdeMO savienotāju specifiskā diagnostika

CHAdeMO ir japāņu standarts līdzstrāvas (DC) ātrai uzlādei, ko izmanto tādi automobiļi kā Nissan Leaf un Mitsubishi i-MiEV:

CHAdeMO specifiskās nolietojuma pazīmes:
- Fiksācijas mehānisma atteice - savienotājs neslēdzas vai neatlaiž automobili
- Kontaktu oksidācija - īpaši raksturīga CHAdeMO kontaktu dizainam
- CAN komunikācijas problēmas - uzlāde sākas, bet pārtrūkst
- Gumijas blīvējuma nodilums ap kontaktiem - galvenais mitruma iekļūšanas riska faktors
CHAdeMO diagnostikas īpatnības:
- Elektroniskā fiksācijas mehānisma testēšana - jādzird un jājūt fiksatora iedarbošanās
- Kontaktu vizuālā pārbaude - CHAdeMO kontakti ir izteikti apaļi un slīpi
- Savienotāja signāla kontakti ir jutīgāki pret bojājumiem nekā jaudas kontakti

Uzmanību, Nissan Leaf īpašniekiem:

CHAdeMO portu nolietojums ir biežāka problēma vecākiem Nissan Leaf modeļiem (2011-2017). Šiem automobiļiem īpaši svarīgi regulāri pārbaudīt porta fiksācijas mehānismu, jo tā atteice var novest pie spontānas atvienošanās uzlādes laikā, kas savukārt var bojāt gan uzlādes portu, gan stacijas savienotāju. Statistika rāda, ka 27% Leaf īpašnieku piedzīvo CHAdeMO porta problēmas pēc 5-6 g

Biežāk uzdotie jautājumi

Kā bieži jātīra elektromobiļa uzlādes porta kontakti?

Uzlādes porta kontakti jātīra ik pēc 5000 km vai reizi 3-4 mēnešos, izmantojot izopropilspirtu un mīkstu birstīti. Regulāra kontaktu tīrīšana un apkope var samazināt oksidācijas un nodiluma efektus par 90%. Nekad neizmantojiet metāla instrumentus vai abrazīvus tīrīšanas līdzekļus, jo tie var sabojāt kontaktu pārklājumu.

Kāda temperatūra elektromobiļa uzlādes kontaktiem ir bīstama?

Normāla uzlādes kontaktu darba temperatūra ir 35-55°C. Temperatūra 56-65°C norāda uz potenciālu problēmu un prasa kontaktu tīrīšanu. Temperatūra 66-75°C ir bīstami augsta un prasa profesionālu pārbaudi. Temperatūra virs 75°C ir kritiska ar ugunsgrēka risku, un lietošana nekavējoties jāpārtrauc. Paaugstināta temperatūra virs 60°C norāda uz elektriskām problēmām un prasa tūlītēju diagnostiku.

Kā identificēt uzlādes porta kontaktu nodilumu?

Vizuāli pārbaudiet kontaktu tapas, meklējot deformāciju (17% gadījumu), oksidāciju (28% gadījumu), netīrumus (38% gadījumu) vai nodilušus kontaktus (15% gadījumu). Izmēriet temperatūru uzlādes laikā ar infrasarkano termometru. Ja ir temperatūras atšķirība starp kontaktiem lielāka par 15°C vai uzlādes ātrums samazinājies par vairāk nekā 20%, tas norāda uz nodilumu.

Cik procentus uzlādes jaudas var zaudēt bojātu kontaktu dēļ?

Kontaktu nodilums var samazināt uzlādes ātrumu par 30-70% vai pat pilnībā apturēt iespēju uzlādēt automobili. Kontaktu nodilums, kas samazina saskares laukumu, izraisa 10-15% jaudas zudumu. Oksidācija uz kontaktu virsmām var palielināt pretestību par 0.3-0.5 Ω, izraisot līdz 30% strāvas plūsmu caur mazāku kontakta laukumu.

Cik bieži Latvijā elektromobiļiem rodas uzlādes porta problēmas?

Latvijā vairāk nekā 23% EV īpašnieku piedzīvo uzlādes portu problēmas pirmo piecu gadu laikā. Latvijas klimatiskie apstākļi ar augstu mitrumu un sāls klātbūtni ziemā paaugstina risku uzlādes portu bojājumiem par 40% salīdzinājumā ar Centrāleiropas valstīm. Mitrums un sāls paātrina oksidācijas procesu par 60-80%. Regulāra pārbaude katrus 15000 km var samazināt problēmu risku par 85%.

Kādi ir galvenie uzlādes porta kontaktu temperatūras paaugstināšanās cēloņi?

Kontaktu temperatūras paaugstināšanās rodas četru galveno iemeslu dēļ: kontaktu nodilums vai oksidācija (43% gadījumu), vaļīgi savienojumi (27%), kontaktvirsmu piesārņojums (18%) un onboard charger defekti (12%). Oksidācija var palielināt pretestību par 0.3-0.5 Ω, izraisot temperatūras pieaugumu par 15-25°C, kamēr vaļīgi savienojumi var paaugstināt pretestību par 0.2-0.4 Ω.

Type 2 vai CCS savienotājs biežāk bojājas elektromobiļos?

CCS savienotāji biežāk cieš no DC kontaktu nodiluma un blīvējuma problēmām, jo tie vada ļoti augstas strāvas līdz 350A ātrās uzlādes laikā. Type 2 savienotājiem biežāk rodas simetrisko kontaktu (L1, L2, L3) nevienmērīgs nodilums un fiksācijas mehānisma bojājumi. Latvijā 63% elektromobiļu izmanto Type 2/CCS savienojumu, 21% CHAdeMO un 16% J1772.

Kāpēc elektromobiļa uzlādes ātrums ir samazinājies?

Samazināts uzlādes ātrums norāda uz uzlādes porta vai onboard charger problēmām. Ja ātrums ir vairāk nekā 20% mazāks par ražotāja norādīto, iespējamie cēloņi ir kontaktu nodilums, oksidācija vai vaļīgi savienojumi. Piemēram, 11kW uzlādes punktā normāls ātrums ir 10-11kW, bet uzlāde zem 8kW norāda uz problēmu. Bojāti jaudas tranzistori var izraisīt nevienādu strāvas sadalījumu.

Cik ātri nolietojas elektromobiļa uzlādes porta kontakti?

Vidēji pēc 200-250 uzlādes cikliem var parādīties kontaktu nodiluma pirmās pazīmes, kas paaugstina temperatūru par 5-8°C. Elektromobiļi, kas regulāri izmanto DC ātrās uzlādes stacijas, piedzīvo par 35% ātrāku kontaktu nodilumu nekā tie, kas izmanto AC uzlādi mājās. 73% uzlādes porta problēmu rodas kontaktu nodiluma dēļ, 21% mitruma bojājumu un 6% fiziska bojājuma rezultātā.

Kādas ir CHAdeMO savienotāja tipiskās problēmas Nissan Leaf?

CHAdeMO portu nolietojums ir biežāka problēma vecākiem Nissan Leaf modeļiem (2011-2017). 27% Leaf īpašnieku piedzīvo CHAdeMO porta problēmas pēc 5-6 gadiem. Tipiskās problēmas ietver fiksācijas mehānisma atteici, kontaktu oksidāciju, CAN komunikācijas traucējumus un gumijas blīvējuma nodilumu. Fiksatora atteice var novest pie spontānas atvienošanās uzlādes laikā, bojājot gan portu, gan stacijas savienotāju.

Vai var pats diagnosticēt elektromobiļa uzlādes porta problēmas?

Jā, 82% EV īpašnieku var veikt pamata uzlādes porta diagnostiku un apkopi mājās. Tas ietver vizuālu kontaktu pārbaudi, temperatūras mērīšanu ar infrasarkano termometru, uzlādes ātruma salīdzināšanu ar normu un kontaktu tīrīšanu ar izopropilspirtu. Sarežģītas problēmas, kā onboard charger defekti, bojāti jaudas tranzistori vai programmatūras kļūmes, prasa profesionāļu iesaisti un speciālu diagnostikas aprīkojumu.

Kāda ir normāla uzlādes jauda mājas 3-fāzu uzlādes punktā?

Mājas 3-fāzu 11kW uzlādes punktā normāls ātrums ir 10-11kW. Ja uzlādes jauda ir zemāka par 8kW, tas norāda uz potenciālu problēmu ar uzlādes portu, kabeli vai onboard charger. Mājas 1-fāzu 3.7kW punktā normāls diapazons ir 3.3-3.7kW, un uzlāde zem 3.0kW liecina par problēmu. Ātrās DC uzlādes 50kW stacijā normāls ir 42-50kW diapazons atkarībā no akumulatora līmeņa.

Avoti un atsauces

1. SAE International - "J1772 Electric Vehicle Conductive Charge Coupler Standards and Contact Degradation Analysis"

2. CHAdeMO Association - "DC Fast Charging Infrastructure Maintenance Guidelines and Connector Wear Patterns"

3. CharIN e.V. - "Combined Charging System (CCS) Technical Specification: Contact Temperature Monitoring and Safety Protocols"

4. International Electrotechnical Commission (IEC) - "IEC 62196 EV Charging Connector Safety Standards and Thermal Management"

5. European Automobile Manufacturers Association (ACEA) - "Electric Vehicle Onboard Charger Diagnostics and Maintenance Best Practices Report"

6. Idaho National Laboratory (US Department of Energy) - "EV Charging Infrastructure Reliability Study: Port Degradation Factors and Prevention Methods"
