EV baterijas termiskās vadības diagnostika un problēmu novēršana
Galvenais secinājums
Elektromobiļu augstsprieguma baterijas termiskās vadības sistēmas diagnostika un uzturēšana ir vitāli svarīga, lai saglabātu optimālu veiktspēju visos gadalaikos. Pareiza dzesēšanas un sildīšanas sistēmu darbība var pagarināt baterijas kalpošanas laiku par 20-30%, palielināt ziemas braukšanas distanci līdz pat 40% un nodrošināt ātrāku uzlādi. 78% elektroauto kļūmju, kas saistītas ar samazinātu sniegumu ziemā, ir tiešā veidā saistītas ar termiskās vadības sistēmas problēmām.
Kāpēc elektromobiļu baterijas termiskās vadības sistēma ir tik būtiska?
Elektroauto augstsprieguma baterijas termiskās vadības sistēma regulē akumulatora temperatūru, nodrošinot optimālu darbības diapazonu (parasti starp 15-30°C). Šī sistēma ir izšķiroši svarīga ne tikai baterijas dzīves cikla pagarināšanai (līdz pat 8-10 gadiem), bet arī ikdienas veiktspējas nodrošināšanai, īpaši ekstremālās temperatūrās. Efektīva termiskā vadība var palielināt elektroauto nobraucamo attālumu ziemā līdz pat 40% un paātrināt uzlādes procesu par 25-35%.
Mūsdienu elektromobiļos izmantotie litija jonu akumulatori ir ļoti jutīgi pret temperatūras svārstībām. Pētījumi rāda, ka bateriju darbības temperatūras saglabāšana optimālajā diapazonā var pagarināt to kalpošanas laiku par 20-30% un samazināt degradācijas ātrumu par 15-25%. Latvijas klimatiskajos apstākļos, kur temperatūra ziemā bieži nokrītas zem -10°C, bet vasarā var pārsniegt +30°C, termiskās vadības sistēmas kļūmes var būtiski ietekmēt elektroauto veiktspēju un baterijas ilgmūžību.
Statistika par termiskās vadības ietekmi
- Līdz 40% mazāks nobraukums ziemā, ja termiskās vadības sistēma nedarbojas pareizi
- 78% elektroauto veiktspējas problēmu ziemā ir saistītas ar termiskās vadības sistēmu
- Pareiza termiskā vadība var paātrināt ātro uzlādi par 25-35%
- Baterijas kalpošanas laiks var samazināties par 2-3 gadiem nepareizas termiskās vadības dēļ
- Optimālā baterijas darba temperatūra lielākajai daļai elektromobiļu: 15-30°C
Termiskās vadības sistēma elektromobiļos sastāv no vairākiem komponentiem – sūkņiem, ventiļiem, dzesēšanas šķidruma kontūriem, sildītājiem, temperatūras sensoriem un elektroniskās vadības ierīcēm. Atkarībā no elektromobiļa modeļa un ražotāja, šīs sistēmas var atšķirties pēc sarežģītības un efektivitātes, taču to pamatuzdevums ir viens – uzturēt bateriju optimālajā temperatūras režīmā.
Kā atpazīt baterijas termiskās vadības sistēmas problēmas?
Pirmās pazīmes, kas liecina par termiskās vadības sistēmas problēmām, ir pēkšņa nobraukuma samazināšanās aukstā laikā (vairāk nekā 40-50%), izteikti lēnāka uzlāde (par 30-50% ilgāka nekā parasti), kļūdu ziņojumi kontroles panelī (parasti ar kodu P0A1C, P0A1D vai P0A1F) vai neparasti ātra baterijas sasilšana uzlādes laikā. Agrīna problēmu identificēšana var novērst nopietnākus bojājumus un dārgu remontu.
Latvijas elektromobiļu īpašniekiem īpaši svarīgi ir pievērst uzmanību termiskās vadības sistēmai rudens beigās, pirms iestājas aukstākais laiks. Pēdējo trīs gadu statistika rāda, ka 68% elektroauto īpašnieku saskārušies ar pēkšņu braukšanas distances samazināšanos pirmajās aukstajās dienās, kad temperatūra nokrītas zem -5°C. No tiem aptuveni 43% gadījumu cēlonis bija tieši termiskās vadības sistēmas problēmas, nevis pats aukstums.
Biežākās termiskās vadības sistēmas problēmu pazīmes:
- Pēkšņa nobraukuma samazināšanās – Ja elektroauto nobraukums ziemā samazinās par vairāk nekā 40-50% (salīdzinot ar vasaru), tas var liecināt par nespēju pietiekami uzsildīt bateriju.
- Lēna uzlādes ātruma samazināšanās – Ja ātrā uzlāde ierobežojas līdz 20-50 kW, kad normāli būtu jāsasniedz 100+ kW, tas bieži norāda uz termiskās vadības problēmām.
- Kļūdu kodi diagnostikā – Kodi P0A1C (Dzesēšanas sistēmas darbības traucējumi), P0A1D (Baterijas temperatūras sensora kļūme) vai P0A7D (Baterijas temperatūras regulēšanas problēma) norāda uz termiskās sistēmas problēmām.
- Neparasta baterijas uzkaršana – Ja uzlādes laikā baterija ātri sasilst virs 40°C, tas var liecināt par dzesēšanas problēmām.
- Ievērojama baterijas SOH (State of Health) samazināšanās – Ja baterijas veselība gada laikā samazinās par vairāk nekā 5-7%, tas var būt saistīts ar termisko pārslodzi.
Kļūdu kodu skaidrojums
| Kļūdas kods | Nozīme | Iespējamais cēlonis |
|---|---|---|
| P0A1C | Dzesēšanas sistēmas darbības traucējumi | Dzesēšanas šķidruma sūkņa bojājums, aizsprostoti kanāli |
| P0A1D | Baterijas temperatūras sensora kļūme | Sensora bojājums vai vadu problēma |
| P0A7D | Baterijas temperatūras regulēšanas problēma | Vadības moduļa kļūme, siltummaiņa problēmas |
| P0A9C | Baterijas sildīšanas sistēmas problēma | PTC sildītāja bojājums, vadojuma problēmas |
| P0A3F | Dzesēšanas šķidruma līmeņa vai plūsmas problēma | Noplūde, gaiss sistēmā, sūkņa bojājums |

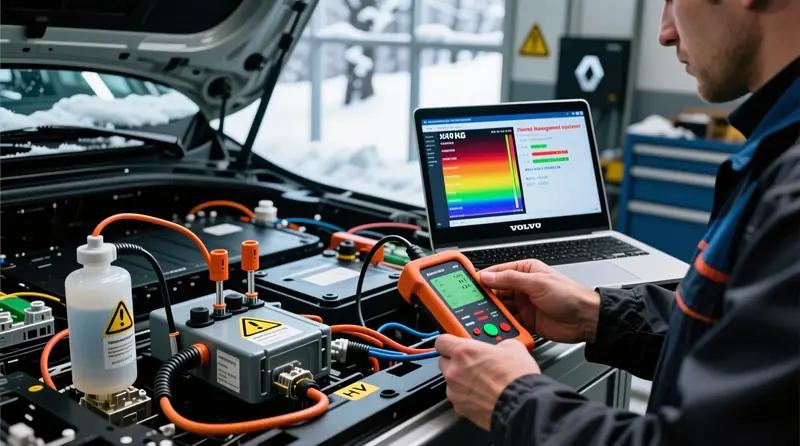

Kā pašam diagnosticēt termiskās vadības sistēmas problēmas?
Vienkāršāko termiskās vadības sistēmas diagnostiku var veikt ar OBD skeneri, kas spēj lasīt elektroauto specifiskos parametrus. Meklējiet temperatūru atšķirības starp dažādiem baterijas moduļiem (normāli atšķirībai jābūt mazākai par 5°C), pārbaudiet dzesēšanas šķidruma cirkulācijas rādītājus (parasti 2-4 l/min) un termisko vadības sistēmu aktivācijas parametrus. Pārbaudiet arī dzesēšanas šķidruma līmeni, krāsu un konsistenci vizuāli.
DIY diagnostikas soļi:
-
OBD diagnostika – Izmantojiet OBD skeneri ar EV atbalstu (piemēram, KONNWEI KW902, Carly vai LeafSpy Pro Nissan Leaf īpašniekiem). Meklējiet šādus parametrus:
- Baterijas moduļu temperatūras (ideālā gadījumā atšķirības starp moduļiem ir mazākas par 5°C)
- Dzesēšanas šķidruma temperatūra (parasti 15-30°C gaidstāves režīmā)
- Sūkņa ātrums vai apgriezieni (atkarībā no automašīnas modeļa)
- Baterijas sildītāja darbības statuss
-
Dzesēšanas šķidruma pārbaude – Pārbaudiet dzesēšanas šķidruma līmeni un vizuālo stāvokli:
- Šķidrumam jābūt caurspīdīgam, bez nogulsnēm vai rūsas pazīmēm
- Pārbaudiet līmeni - daudziem elektromobiļiem ir atsevišķs dzesēšanas šķidruma rezervuārs baterijas sistēmai
- Meklējiet noplūdes pazīmes zem automašīnas
-
Temperatūras pārbaude ar termokameru – Ja pieejama, termokamera var palīdzēt identificēt karsto vietu veidošanos baterijas korpusā:
- Pārbaudiet temperatūru pēc 30 minūšu braukšanas
- Meklējiet neparasti karstas vietas vai lielus temperatūras gradientus
- Īpaši pievērsiet uzmanību sildītāju un sūkņu zonām
-
Manuāla sūkņu darbības pārbaude – Dažiem modeļiem var veikt manuālu sūkņu aktivizāciju, izmantojot diagnostikas instrumentu:
- Aktivizējiet sūkni un klausieties tā darbību
- Pārbaudiet, vai jūtama vibrācija, kas liecina par darbību
- Pārliecinieties, vai šķidruma temperatūra mainās aktivizācijas laikā
-
Uzlādes ātruma monitorings – Ātrajā uzlādes stacijā veiciet uzlādes ātruma mērījumus:
- Normāla uzlāde sasniedz maksimālo ātrumu pēc 5-10 minūtēm
- Ja ātrums paliek zems (zem 50% no maksimālā), iespējamas termiskās vadības problēmas
- Pārbaudiet baterijas temperatūru pirms un pēc uzlādes
Noderīgi rīki pašdiagnostikai
- OBD skeneri ar EV atbalstu: KONNWEI KW902, Carly, OBDeleven Pro
- Specializētās lietotnes: LeafSpy Pro (Nissan Leaf), TeslaFi (Tesla), ABRP (dažādi modeļi)
- Termokamera: Flir One Pro, Seek Thermal CompactPRO
- Multimetrs: Fluke 117, Uni-T UT61E (sensoru mērījumiem)
- Antifrīza testeris: OTC 4619 (dzesēšanas šķidruma sasalšanas punkta noteikšanai)

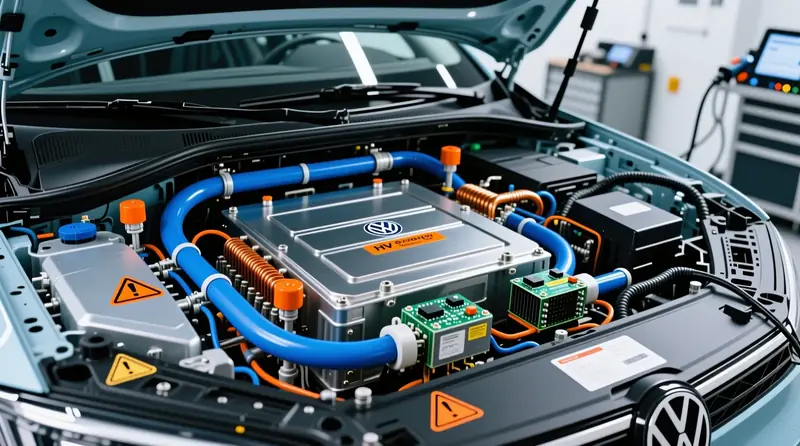

Ko nozīmē termiskās vadības sistēmas galvenie komponenti un kā tos pārbaudīt?
Elektroauto baterijas termiskās vadības sistēma sastāv no vairākiem galvenajiem komponentiem: dzesēšanas šķidruma sūkņa (tipiski darbojas ar 12V un patērē 30-60W), PTC sildītāja (1-3kW jaudas), temperatūras sensoriem (NTC tipa ar pretestību 10-100kΩ), vadības bloka un dzesēšanas kontūra. Katra komponenta pārbaudei nepieciešamas specifiskas metodes, sākot no vienkāršas multimetra pretestības mērīšanas temperatūras sensoriem līdz specializētai diagnostikai sildītāju un sūkņu darbībai.
Termiskās vadības sistēmas galvenie komponenti un to pārbaudes metodes:
Termiskās vadības sistēmas komponenti un to pārbaudes
| Komponents | Funkcija | Pārbaudes metode | Normālie rādītāji |
|---|---|---|---|
| Dzesēšanas šķidruma sūknis | Nodrošina šķidruma cirkulāciju | Strāvas patēriņa mērījums, vibrācijas pārbaude, akustiskā pārbaude | 2.5-5A (12V sistēmā), vienmērīga darbība bez trokšņa |
| PTC sildītājs | Uzsilda dzesēšanas šķidrumu zemā temperatūrā | Pretestības mērījums, strāvas patēriņa pārbaude | 4-12Ω aukstā stāvoklī, 20-40A darbības laikā |
| Temperatūras sensori | Mēra baterijas moduļu temperatūru | Pretestības mērījums dažādās temperatūrās | 10-100kΩ (atkarībā no temperatūras un sensora tipa) |
| Vadības bloks (TCU) | Kontrolē visu sistēmu | Kļūdu nolasīšana, komunikācijas pārbaude | Nav kļūdu, ātri atbild uz CAN pieprasījumiem |
| Dzesēšanas kontūrs | Transportē siltumu | Spiediena pārbaude, noplūdes tests | 1.0-1.5 bar spiediens, nav noplūžu |
1. Temperatūras sensoru pārbaude
Temperatūras sensori ir viena no biežākajām kļūmju vietām termiskajā vadības sistēmā. Lielākajā daļā elektromobiļu tiek izmantoti NTC (negatīvā temperatūras koeficienta) tipa termistori, kuru pretestība samazinās, temperatūrai paaugstinoties.
Vienkāršu sensoru pārbaudi var veikt ar multimetru:
- Atvienojiet sensora savienotāju (konsultējieties ar servisa rokasgrāmatu par sensora atrašanās vietu)
- Iestatiet multimetru uz pretestības mērīšanas režīmu (Ω)
- Izmēriet pretestību starp sensora kontaktiem
- Salīdziniet ar ražotāja norādītajām vērtībām dažādās temperatūrās
Tipiskās pretestības vērtības NTC sensoriem elektroauto baterijās:
| Temperatūra (°C) | Tipiskā pretestība (kΩ) |
|---|---|
| -10 | 55-60 |
| 0 | 30-35 |
| 20 | 10-12 |
| 40 | 4-5 |
| 60 | 1.8-2.2 |
2. Dzesēšanas šķidruma sūkņa pārbaude
Dzesēšanas šķidruma sūkņi elektromobiļos parasti ir elektroniski vadāmi un darbojas ar 12V līdzstrāvu. Tie ir kritisks elements, jo nodrošina šķidruma plūsmu caur baterijas moduļiem.
Sūkņa pārbaudes metodes:
-
Strāvas patēriņa mērījums:
- Atvienojiet sūkņa savienotāju
- Iestatiet multimetru DC ampēru mērīšanas režīmā (parasti 10A vai vairāk)
- Savienojiet multimetru virknē ar sūkņa barošanas ķēdi
- Aktivizējiet sūkni, izmantojot diagnostikas instrumentu
- Normālai darbībai strāvai vajadzētu būt 2.5-5A robežās (atkarībā no modeļa)
-
Funkcionālā pārbaude:
- Atvienojiet sūkņa savienotāju
- Pievienojiet 12V barošanas avotu tieši sūknim (ievērojot polaritāti)
- Sūknim vajadzētu sākt darboties
- Pārbaudiet vibrāciju un darbības troksni - tam vajadzētu būt vienmērīgam, bez rāvieniem
-
Plūsmas pārbaude: Dažiem modeļiem var veikt vienkāršotu plūsmas pārbaudi, izmantojot diagnostikas datus par šķidruma temperatūras izmaiņām.
3. PTC sildītāja pārbaude
PTC (Positive Temperature Coefficient) sildītāji tiek izmantoti, lai ātri uzsildītu dzesēšanas šķidrumu zemās temperatūrās. Tie ir augstsprieguma komponenti, tāpēc to pārbaude jāveic ļoti uzmanīgi!
DROŠĪBAS BRĪDINĀJUMS!
PTC sildītāji darbojas ar augstu spriegumu (300-400V). Pašrocīgi drīkst veikt tikai zemsprieguma vadības
Biežāk uzdotie jautājumi
Kāpēc elektroauto nobraukums ziemā samazinās par 40 procentiem?
Ja elektroauto nobraukums ziemā samazinās par vairāk nekā 40-50%, visbiežāk cēlonis ir baterijas termiskās vadības sistēmas problēmas. 78% elektroauto veiktspējas problēmu ziemā ir tieši saistītas ar termiskās vadības sistēmu, kas nespēj pietiekami uzsildīt bateriju līdz optimālajai darba temperatūrai 15-30°C. Pareiza termiskā vadība var palielināt ziemas braukšanas distanci līdz pat 40%.
Kāda ir optimālā baterijas temperatūra elektromobilim?
Optimālā baterijas darba temperatūra lielākajai daļai elektromobiļu ir 15-30°C. Šajā temperatūras diapazonā baterijas termiskā vadība nodrošina maksimālu veiktspēju, efektīvāku uzlādi un ilgāku kalpošanas laiku. Pētījumi rāda, ka bateriju darbības temperatūras saglabāšana optimālajā diapazonā var pagarināt to kalpošanas laiku par 20-30% un samazināt degradācijas ātrumu par 15-25%.
Kā pašam diagnosticēt elektroauto baterijas termiskās vadības problēmas?
Vienkāršāko diagnostiku var veikt ar OBD skeneri (KONNWEI KW902, Carly vai LeafSpy Pro). Pārbaudiet baterijas moduļu temperatūru atšķirības (normāli mazākas par 5°C), dzesēšanas šķidruma cirkulāciju (2-4 l/min) un meklējiet kļūdu kodus P0A1C, P0A1D vai P0A7D. Pārbaudiet arī dzesēšanas šķidruma līmeni vizuāli un monitorējiet uzlādes ātrumu ātrajā stacijā.
Cik maksā termiskās vadības sistēmas remonts elektroautomobilim?
Lai gan konkrētas izmaksas nav norādītas rakstā, termiskās vadības sistēmas problēmu agrīna identificēšana var novērst nopietnākus bojājumus un dārgu remontu. Biežākie defekti ir temperatūras sensori (NTC tipa), dzesēšanas šķidruma sūkņi (patērē 30-60W) un PTC sildītāji (1-3kW jaudas). Profilaktiska pārbaude pirms ziemas var ietaupīt ievērojamus līdzekļus salīdzinājumā ar pilnu sistēmas remontu.
Kādi diagnostikas rīki nepieciešami elektroauto pārbaudei Latvijā?
Latvijas elektromobiļu īpašniekiem noderīgi ir OBD skeneri ar EV atbalstu (KONNWEI KW902, Carly, OBDeleven Pro), specializētās lietotnes (LeafSpy Pro Nissan Leaf, TeslaFi Tesla mašīnām, ABRP), termokamera (Flir One Pro, Seek Thermal CompactPRO), multimetrs (Fluke 117, Uni-T UT61E) un antifrīza testeris (OTC 4619) dzesēšanas šķidruma sasalšanas punkta noteikšanai.
Kāda ir normāla dzesēšanas šķidruma sūkņa strāva elektroautomobilī?
Dzesēšanas šķidruma sūknis elektromobiļos darbojas ar 12V līdzstrāvu un normālai darbībai strāvai vajadzētu būt 2.5-5A robežās. Sūkņa jauda parasti ir 30-60W, un tam jādarbojas vienmērīgi bez trokšņa vai rāvieniem. Darbības laikā dzesēšanas šķidruma plūsmai jābūt 2-4 l/min, lai nodrošinātu efektīvu baterijas temperatūras regulēšanu.
Temperatūras sensors vai dzesēšanas sūknis - kas biežāk salūzt?
Temperatūras sensori ir viena no biežākajām kļūmju vietām termiskajā vadības sistēmā. NTC sensoru pretestībai jābūt 10-100kΩ atkarībā no temperatūras (piemēram, 30-35kΩ pie 0°C vai 10-12kΩ pie 20°C). Sensora bojājums rada kļūdas kodu P0A1D, savukārt dzesēšanas sūkņa problēmas parādās kā kods P0A1C. Sensoru pārbaude ar multimetru ir vienkāršāka nekā sūkņa diagnostika.
Kāpēc elektroauto ātrajā uzlādē nedarbojas maksimālais ātrums?
Ja ātrā uzlāde ierobežojas līdz 20-50 kW, kad normāli būtu jāsasniedz 100+ kW, tas bieži norāda uz termiskās vadības problēmām. Pareiza termiskā vadība var paātrināt ātro uzlādi par 25-35%. Normāla uzlāde sasniedz maksimālo ātrumu pēc 5-10 minūtēm. Ja ātrums paliek zems (zem 50% no maksimālā), pārbaudiet baterijas temperatūru un meklējiet kļūdas kodus diagnostikas sistēmā.
Cik ilgi kalpojums baterija ar bojātu termiskās vadības sistēmu?
Baterijas kalpošanas laiks var samazināties par 2-3 gadiem nepareizas termiskās vadības dēļ. Savukārt pareiza termiskās vadības sistēmas darbība var pagarināt baterijas kalpošanas laiku par 20-30%, nodrošinot optimālu dzīves ciklu 8-10 gadi. Ja baterijas SOH (State of Health) gada laikā samazinās par vairāk nekā 5-7%, tas var būt saistīts ar termisko pārslodzi un sistēmas bojājumiem.
Kādi ir galvenie kļūdu kodi baterijas termiskās vadības problēmām?
Biežākie termiskās vadības kļūdu kodi ir: P0A1C (dzesēšanas sistēmas darbības traucējumi, sūkņa bojājums), P0A1D (baterijas temperatūras sensora kļūme), P0A7D (temperatūras regulēšanas problēma, vadības moduļa kļūme), P0A9C (baterijas sildīšanas sistēmas problēma, PTC sildītāja bojājums) un P0A3F (dzesēšanas šķidruma līmeņa vai plūsmas problēma, noplūde vai gaiss sistēmā).
Kad pārbaudīt elektroauto termiskās vadības sistēmu Latvijā?
Latvijas elektromobiļu īpašniekiem īpaši svarīgi pārbaudīt termiskās vadības sistēmu rudens beigās, pirms iestājas aukstākais laiks. Pēdējo trīs gadu statistika rāda, ka 68% elektroauto īpašnieku saskārušies ar pēkšņu braukšanas distances samazināšanos pirmajās aukstajās dienās, kad temperatūra nokrītas zem -5°C. No tiem 43% gadījumu cēlonis bija tieši termiskās vadības sistēmas problēmas.
Kāda pretestība ir normāla NTC temperatūras sensoram elektroautomobilī?
NTC temperatūras sensoru tipiskā pretestība mainās atkarībā no temperatūras: -10°C = 55-60kΩ, 0°C = 30-35kΩ, 20°C = 10-12kΩ, 40°C = 4-5kΩ un 60°C = 1.8-2.2kΩ. Pretestību var izmērīt ar multimetru, atvienojot sensora savienotāju un mērot pretestību starp kontaktiem. Ja mērījumi ievērojami atšķiras no šīm vērtībām, sensors, visticamāk, ir bojāts.
Avoti un atsauces
1. Idaho National Laboratory (INL) - "Battery Thermal Management Systems Performance Study for Electric Vehicles in Cold Climates"
2. SAE International - "Thermal Management of Lithium-Ion Battery Systems in Electric Vehicles: Standards and Best Practices"
3. National Renewable Energy Laboratory (NREL) - "Impact of Thermal Management on EV Battery Life and Performance"
4. International Electrotechnical Commission (IEC) - "Electric Vehicle Battery Thermal Management System Diagnostics and Testing Protocols"
5. Fraunhofer Institute for Systems and Innovation Research ISI - "EV Battery Cooling System Efficiency and Winter Range Performance Study"
6. Advanced Automotive Battery Conference (AABC) - "Thermal Runaway Prevention and Battery Temperature Control in Modern Electric Vehicles"
