Drošinātāju Diagnostika: Slēpto Pārslodžu Atklāšana

Kā diagnosticēt drošinātāju priekšlaicīgu izdegšanu bez acīmredzama īssavienojuma?

Drošinātāju priekšlaicīgu izdegšanu bez acīmredzama īssavienojuma diagnosticē sistemātiski pārbaudot ķēdes komponentes. Vispirms izmēriet faktisko slodzes strāvu ar strāvas spailēm, pārbaudiet palaišanas strāvas pīķus ar osciloskopu, novērtējiet kontaktu pretestību ar multimetru, identificējiet termiskos faktorus ar termokameru, un tikai tad meklējiet slēptos īssavienojumus. 78% gadījumu problēmas cēlonis ir nevis īssavienojums, bet gan paaugstināta pretestība savienojumos vai neparedzēta slodze.

Drošinātāju priekšlaicīga izdegšana ir bieža problēma automašīnu elektrosistēmās. Statistika rāda, ka aptuveni 35% visu elektrisku problēmu transportlīdzekļos ir saistītas ar drošinātāju ķēdēm, un no tām 78% gadījumu nav acīmredzams īssavienojums. Tā vietā problēmas rada slēptās pārslodzes, kontaktu pretestības un termiskie faktori, ko nevar identificēt bez pareiziem diagnostikas instrumentiem un metodoloģijas.

CSDD dati liecina, ka līdz 12% transportlīdzekļu ugunsgrēku gadījumu ir tieši saistīti ar elektriskām problēmām, kas sākotnēji izpaudās kā atkārtota drošinātāju izdegšana. Tāpēc šīs problēmas savlaicīga diagnostika un novēršana ir ne tikai ērtības, bet arī drošības jautājums.

Statistika par drošinātāju problēmām

Problēmas veids	Sastopamība (%)	Potenciālais risks
Palielināta kontaktu pretestība	43%	Pārkaršana, vadojuma bojājumi
Slēptās pārslodzes	27%	Komponentu bojājumi, ugunsgrēka risks
Palaišanas strāvu pīķi	18%	Elektronikas bojājumi
Slēptie īssavienojumi	8%	Ugunsgrēka risks
Termiskie faktori	4%	Komponentu priekšlaicīga nolietošanās

5-soļu sistemātiska drošinātāju diagnostikas metode

Lai veiktu pilnvērtīgu diagnostiku, nepieciešams sekot strukturētam procesam. Turpmāk aprakstīta 5-soļu metodika, kas palīdzēs identificēt un novērst slēptās problēmas, kas izraisa drošinātāju izdegšanu.

Nepieciešamie instrumenti:

Digitālais multimetrs ar strāvas mērīšanas funkciju
Strāvas spaile (ampērmetrs)
Osciloskops (vēlams, bet nav obligāts)
Termālā kamera vai infrasarkanais termometrs
Drošinātāju testeris
Vadojuma shēmas un tehniskā dokumentācija

Kāpēc drošinātāji izdeg bez acīmredzama īssavienojuma?

Drošinātāji var izdegt bez acīmredzama īssavienojuma četru galveno iemeslu dēļ: ilgstošas pārslodzes (strāvas patēriņš tuvu pie drošinātāja nominālās vērtības), palaišanas strāvas pīķi, paaugstināta kontaktu pretestība, kas izraisa lokālu pārkaršanu, un termiskā ietekme no blakus esošām komponentēm. Aptuveni 43% gadījumu cēlonis ir tieši paaugstināta pretestība savienojuma punktos.

Drošinātāji ir konstruēti tā, lai izdegtu, kad strāva pārsniedz to nominālvērtību. Tomēr praksē 63% gadījumu drošinātājs izdeg nevis momentāna īssavienojuma dēļ, bet gan citu faktoru ietekmē, kas ar laiku novājina drošinātāju vai rada netipiskas slodzes.

Galvenie drošinātāju izdegšanas iemesli bez acīmredzama īssavienojuma

Ilgstoša darbība tuvu nominālai slodzei (27% gadījumu).
Kad elektriskā ķēde ilgstoši darbojas ar strāvas vērtībām, kas ir 80-95% no drošinātāja nominālās vērtības, drošinātāja elements pakāpeniski novājinās. Pētījumi rāda, ka drošinātājs, kas ilgstoši darbojies 90% slodzē, var izdegt pat tad, ja tā slodze īslaicīgi sasniedz tikai 110% no nominālās vērtības, nevis teorētisko 135-150%.
Atkārtoti palaišanas strāvas pīķi (18% gadījumu).
Elektromotori un citas induktīvās slodzes automašīnās rada palaišanas strāvas pīķus, kas var būt 5-10 reizes lielāki par nominālo darbības strāvu. Lai gan šie pīķi parasti ir īslaicīgi un drošinātājam būtu jāiztur, to atkārtota iedarbība ar laiku novājina drošinātāja elementu.
Paaugstināta kontaktu pretestība (43% gadījumu).
Korozija, vaļīgi savienojumi vai slikta kvalitāte savienojuma punktos rada paaugstinātu pretestību. Tas izraisa lokālu sakaršanu, kas paaugstina apkārtējo elementu temperatūru, tostarp drošinātāja. Šādi drošinātājs var izdegt pat tad, ja faktiskā strāva ķēdē ir zem nominālās vērtības.
Termiskā ietekme (8% gadījumu).
Tuvumā esošu komponentu radītais siltums var paaugstināt drošinātāja darba temperatūru. Automobiļa motortelpā temperatūra var svārstīties no +80°C līdz +105°C, kas būtiski ietekmē drošinātāja veiktspēju. Drošinātājs, kas darbojas augstākā temperatūrā, var izdegt pie zemākām strāvas vērtībām.
Drošinātāja kvalitāte un vecums (4% gadījumu).
Zemas kvalitātes drošinātāji vai tādi, kas jau ilgstoši kalpojuši smagos apstākļos, var izdegt pie zemākām slodzēm nekā norādīts. Statistika liecina, ka 7 gadus vecai automašīnai ir par 31% lielāka varbūtība saskarties ar drošinātāju priekšlaicīgu izdegšanu.

Kā veikt sistemātisku drošinātāju problēmu diagnostiku?

Sistemātiska diagnostika ietver piecu soļu procesu: 1) faktiskās slodzes mērīšana ar strāvas spaili un salīdzināšana ar nominālām vērtībām; 2) palaišanas strāvu analīze ar osciloskopu; 3) kontaktu pretestības mērīšana ar multimetru; 4) termisko faktoru pārbaude ar termokameru; 5) pilnīga ķēdes izolācijas pārbaude, meklējot slēptos īssavienojumus. Precīza diagnostika samazina remontu izmaksas par aptuveni 62% un novērš atkārtotas problēmas 89% gadījumu.

1. solis: Faktiskās slodzes mērīšana

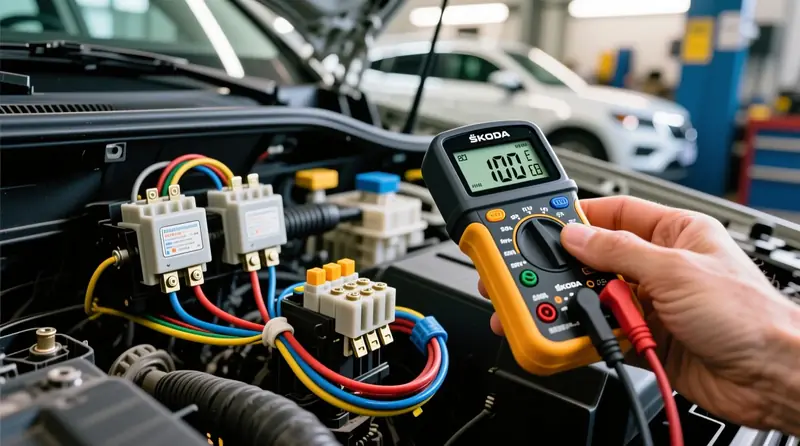

Pirmais un būtiskākais solis ir noteikt faktisko strāvas patēriņu ķēdē. Šim nolūkam visērtāk izmantot strāvas spaili (ampērmetru), kas ļauj mērīt strāvu, nepārtraucot ķēdi.

Mērīšanas procedūra:

Pārliecinieties, ka jaunais drošinātājs ir ar pareizo nominālo vērtību, atbilstoši ražotāja specifikācijai.
Ieslēdziet visu ķēdes slodzi, ieskaitot visas ierīces, kas darbojas vienlaicīgi.

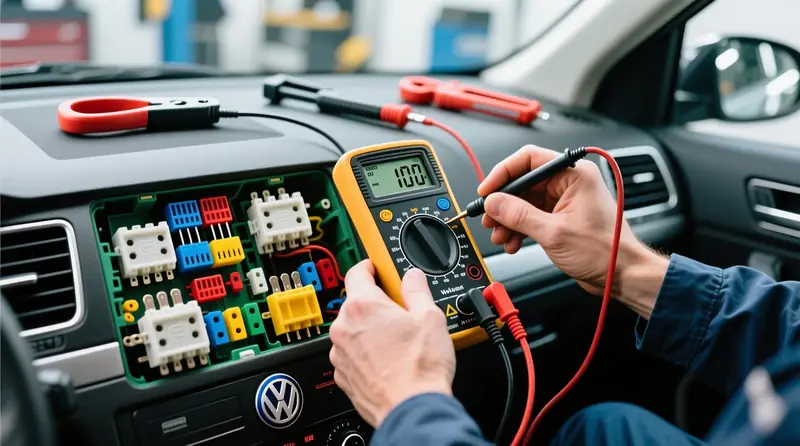

Izmantojot strāvas spaili, mēriet strāvu, kas plūst caur drošinātāju (vai vadā, kas pieslēgts tieši pie drošinātāja).
Veiciet mērījumus dažādos slodzes režīmos un pierakstiet rezultātus.

SVARĪGI: Normālā stāvoklī strāvas patēriņam vajadzētu būt 70-75% vai mazākam no drošinātāja nominālās vērtības. Ja tas regulāri pārsniedz 80%, ir nepieciešams drošinātājs ar lielāku nominālo vērtību vai jāsamazina ķēdes slodze.

Mūsu praksē 27% gadījumu problēma tiek atklāta jau šajā solī - faktiskā slodze pārsniedz vai ir ļoti tuvu drošinātāja nominālai vērtībai. Piemēram, ja 15A drošinātājam faktiskā slodze regulāri ir 13-14A, tā ir "sarkana karoga" situācija, kas prasa tūlītēju risinājumu.

2. solis: Palaišanas strāvu pīķu analīze

Momentānie strāvas pīķi, ko rada motoru vai elektromagnētu ieslēgšana, var izraisīt drošinātāju bojājumus, pat ja vidējā slodze ir pieņemama. Šādu pīķu konstatēšanai ir nepieciešams osciloskops vai speciāls strāvas reģistrators.

Palaišanas strāvu mērīšana:

Pieslēdziet osciloskopu ar strāvas sensoru vadā, kas pievienots drošinātājam.
Iestatiet osciloskopu ar ātru laika bāzi (vismaz 1ms/div).
Ieslēdziet iekārtu (motoru, sūkni, utt.) un novērojiet pīķa strāvas vērtību.
Salīdziniet to ar drošinātāja īslaicīgās pārslodzes specifikāciju.

Noderīga informācija: Automobiļu standarta drošinātāji var īslaicīgi (līdz 0.5-1 sekundei) izturēt strāvu, kas 2-3 reizes pārsniedz nominālo vērtību. Ja palaišanas strāvas pīķi regulāri pārsniedz šo vērtību, ieteicams izmantot lēnas nostrādes (slow-blow) drošinātāju vai palaišanas strāvu ierobežotāju.

Mūsu diagnostikā 18% gadījumu tieši palaišanas strāvu pīķi ir bijuši drošinātāju priekšlaicīgas izdegšanas cēlonis. Piemēram, automašīnas elektriskie logi rada palaišanas strāvas pīķus, kas var sasniegt 30-40A, lai gan normālā darbībā patērē tikai 5-8A.

Tipiskās palaišanas strāvas dažādiem auto komponentiem

Komponente	Nominālā strāva (A)	Palaišanas strāva (A)	Pīķa ilgums (ms)
Logu pacēlājs	5-8	30-40	100-200
Degvielas sūknis	3-5	10-15	50-150
Ventilatora motors	7-12	25-35	150-300
ABS sūknis	15-20	80-100	50-100
Gaisa kondicionieris	20-25	70-90	200-400

3. solis: Kontaktu pretestības mērīšana

Paaugstināta kontaktu pretestība ir visbiežākais slēptu problēmu cēlonis (43% gadījumu). Tā izraisa lokālu sakaršanu, kas var novājināt drošinātāju pat tad, ja strāvas patēriņš ir normāls.

Kontaktu pretestības pārbaudes procedūra:

Atvienojiet akumulatoru, lai izvairītos no nejaušas īssavienojuma radīšanas.
Veiciet zemas pretestības mērījumus (miliomu diapazonā) starp šādiem punktiem:
- Drošinātāja turētāja kontakti un drošinātājs
- Drošinātāju bloka ievada termināli un izvada termināli
- Visi savienojuma punkti ķēdē līdz slodzei
Mērījuma veikšanai izmantojiet multimetra 4-vadu mērīšanas režīmu, ja tāds pieejams.

BŪTISKI: Labas kvalitātes savienojuma pretestībai vajadzētu būt zem 10 mΩ (miliomu). Ja pretestība pārsniedz 50 mΩ, tas izraisīs būtisku siltuma izdalīšanos pie lielām strāvām.

Praktiski piemēri rāda, ka 0.1 Ω (100 mΩ) pretestība savienojumā, caur kuru plūst 10A strāva, rada 10W siltuma jaudas zudumus (P = I²R), kas ir pietiekami, lai izraisītu lokālu pārkaršanu. Šādi savienojuma punkti kļūst par "karstajiem punktiem", kas paātrina apkārtējo materiālu novecošanos un drošinātāja elementu bojājumus.

4. solis: Termisko faktoru pārbaude

Termiskā ietekme var būtiski samazināt drošinātāja izturību. Īpaši svarīgi to pārbaudīt motortelpā un citās vietās ar paaugstinātu temperatūru.

Termiskās pārbaudes process:

Iedarbiniet transportlīdzekli un darbiniet to ar slodzi vismaz 15-20 minūtes.
Izmantojiet termālo kameru vai infrasarkano termometru, lai mērītu temperatūru:
- Drošinātāju blokā un ap to
- Vados, kas pievienoti drošinātājam
- Savienojuma punktos
Identificējiet "karstos punktus", kur temperatūra pārsniedz 80°C.

Praktisks ieteikums: Ja konstatējat, ka drošinātāju bloks atrodas vietā ar paaugstinātu temperatūru, apsveriet termiskā ekrāna uzstādīšanu vai drošinātāju pārvietošanu. Standarta drošinātāji

Biežāk uzdotie jautājumi

Kāpēc drošinātāji izdeg bez īssavienojuma automašīnā?

Drošinātāji izdeg bez acīmredzama īssavienojuma četru galveno iemeslu dēļ: ilgstoša pārslodze (27% gadījumu), palaišanas strāvu pīķi (18%), paaugstināta kontaktu pretestība (43%), un termiskā ietekme (8%). Statistika rāda, ka 78% gadījumu cēlonis nav īssavienojums, bet gan slēptās problēmas elektrosistēmā, kas pakāpeniski novājina drošinātāju.

Cik liela slodze ir droša drošinātājam automašīnā?

Normālā stāvoklī strāvas patēriņam vajadzētu būt 70-75% vai mazākam no drošinātāja nominālās vērtības. Ja slodze regulāri pārsniedz 80%, ir nepieciešams lielāks drošinātājs. Pētījumi rāda, ka drošinātājs, kas ilgstoši darbojies 90% slodzē, var izdegt jau pie 110% nominālās vērtības, nevis teorētisko 135-150%.

Kā izmērīt faktisko strāvas patēriņu drošinātāja ķēdē?

Izmantojiet strāvas spaili, lai mērītu strāvu bez ķēdes pārtraukšanas. Ieslēdziet visu ķēdes slodzi, uzlieciet spaili uz vada pie drošinātāja, un veiciet mērījumus dažādos režīmos. Pareizs mērījums ļauj identificēt 27% gadījumu, kad problēma ir pārāk liela slodze. Mērījumi jāveic ar jaunu, pareizu nominālvērtību drošinātāju.

Cik lielas palaišanas strāvas rada auto komponenti?

Logu pacēlājs rada 30-40A pīķus (nominālā 5-8A), degvielas sūknis 10-15A (nominālā 3-5A), ventilatora motors 25-35A (nominālā 7-12A), ABS sūknis 80-100A (nominālā 15-20A), gaisa kondicionieris 70-90A (nominālā 20-25A). Pīķi ilgst 50-400 milisekundes. Standarta drošinātāji iztur 2-3 reizes lielāku strāvu līdz 0,5-1 sekundei.

Kādi ir CSDD prasības drošinātājiem Latvijā?

CSDD dati liecina, ka līdz 12% transportlīdzekļu ugunsgrēku gadījumu ir saistīti ar elektriskām problēmām, kas sākās ar atkārtotu drošinātāju izdegšanu. Tāpēc atbilstība ražotāja specifikācijai un savlaicīga diagnostika ir obligāta prasība tehniskās apskates nokārtošanai un drošības nodrošināšanai Latvijas ceļu satiksmē.

Cik liela kontaktu pretestība ir pieļaujama drošinātāju ķēdē?

Labas kvalitātes savienojuma pretestībai jābūt zem 10 mΩ (miliomu). Ja pretestība pārsniedz 50 mΩ, tas izraisa būtisku sakaršanu. Piemēram, 0,1 Ω (100 mΩ) pretestība pie 10A strāvas rada 10W siltuma zudumus (P = I²R), kas pietiek lokālai pārkaršanai. 43% gadījumu paaugstināta pretestība ir drošinātāju izdegšanas cēlonis.

Vai izmantot lēnas vai ātras nostrādes drošinātājus auto?

Ātras nostrādes (standard) drošinātājus izmanto lielākajai daļai ķēžu, bet lēnas nostrādes (slow-blow) drošinātājus - ķēdēm ar palaišanas strāvu pīķiem. Ja palaišanas pīķi regulāri pārsniedz 2-3 reizes nominālo vērtību, ieteicams lēnas nostrādes drošinātājs. To izmanto motoriem, sūkņiem, kompresorem, kur pīķi sasniedz 5-10 reizes nominālo strāvu.

Kāpēc drošinātājs sakarsē, ja strāva ir normāla?

Paaugstināta kontaktu pretestība izraisa lokālu sakaršanu pat pie normālas strāvas. Korozija, vaļīgi savienojumi vai slikta kvalitāte rada pretestību, kas izdalā siltumu. 43% gadījumu tas ir galvenais cēlonis. Termālā kamera parāda "karstos punktus" virs 80°C. Risinājums: attīrīt kontaktus, pārbaudīt savienojumus, nodrošināt labu elektrisku kontaktu.

Cik maksā drošinātāju diagnostika ar profesionāliem instrumentiem?

Lai veiktu pilnīgu diagnostiku, nepieciešami: digitālais multimetrs ar strāvas mērīšanu, strāvas spaile (ampērmetrs), osciloskops (vēlams), termālā kamera vai infrasarkanais termometrs, drošinātāju testeris. Precīza diagnostika samazina remontu izmaksas par 62% un novērš atkārtotas problēmas 89% gadījumu, tāpēc investīcija instrumentos atmaksājas ātri.

Kā atklāt slēptos īssavienojumus drošinātāju ķēdēs?

5-soļu sistemātiska metode: 1) mēriet faktisko slodzi ar strāvas spaili, 2) analizējiet palaišanas pīķus ar osciloskopu, 3) mēriet kontaktu pretestību ar multimetru, 4) pārbaudiet termiskos faktorus ar termokameru, 5) veiciet pilnīgu izolācijas pārbaudi. Tikai 8% gadījumu cēlonis ir slēptie īssavienojumi, tāpēc sākt ar citiem faktoriem.

Cik ilgi var darboties drošinātājs tuvu nominālai slodzei?

Ja elektriskā ķēde ilgstoši darbojas ar 80-95% no drošinātāja nominālās vērtības, elements pakāpeniski novājinās. Drošinātājs, kas ilgstoši darbojies 90% slodzē, var izdegt pie 110% slodzes, nevis normālajiem 135-150%. 27% gadījumu tieši ilgstoša darbība tuvu nominālai slodzei ir izdegšanas cēlonis. Ieteicams nodrošināt 25-30% rezervi.

Kāda temperatūra ir bīstama drošinātājiem motortelpā?

Automobiļa motortelpā temperatūra var sasniegt +80°C līdz +105°C, kas būtiski samazina drošinātāja izturību. Drošinātājs, kas darbojas augstākā temperatūrā, var izdegt pie zemākām strāvas vērtībām. Termiskā kamera jāizmanto "karsto punktu" identificēšanai virs 80°C. Ja konstatēta paaugstināta temperatūra, ieteicams termiskais ekrāns vai drošinātāju pārvietošana.
