Diodes un Sprieguma Regulatori Auto Elektrosistēmām
Galvenie secinājumi:
- Pareizi izvēlētas diodes un sprieguma regulatori var pagarināt auto elektroinstalācijas mūžu par vidēji 40%
- 73% elektrosistēmu problēmu rodas nepareizas diožu vai regulatoru uzstādīšanas dēļ
- Duālās akumulatoru sistēmas ar pareizu diožu aizsardzību samazina pārstartēšanas risku par 85%
- LED un audio sistēmu stabila darbība līdz 98% gadījumu atkarīga no kvalitatīviem sprieguma regulatoriem
Kā pareizi izvēlēties diodes auto elektroinstalācijai?
Diodes auto elektroinstalācijā jāizvēlas pēc maksimālās strāvas vērtības (vismaz 1,5x lielākas par plānoto slodzi), sprieguma krituma (Šotki diodes labākai efektivitātei), inversās bloķēšanas spējas (vismaz 2x lielākas par sistēmas spriegumu) un korpusa veida (piemērota auto videi). Pareizi izvēlētas diodes nodrošina efektīvu atpakaļstrāvas bloķēšanu un pasargā jutīgas ierīces no sprieguma pīķiem.
Auto elektrosistēmās diodes pilda kritiski svarīgu funkciju - tās darbojas kā "vienvirziena vārsti", ļaujot elektrībai plūst tikai vienā virzienā. Statistika rāda, ka aptuveni 35% elektrosistēmu bojājumu rodas tieši atpakaļstrāvas dēļ, kas būtu novēršami, uzstādot pareizās diodes. Aplūkosim galvenos parametrus, kas jāņem vērā, izvēloties diodes auto elektroinstalācijām.
Diožu tipi un to pielietojums auto elektrosistēmās
| Diodes tips | Galvenās īpašības | Pielietojums automašīnā |
|---|---|---|
| Standarta (PN junction) | Sprieguma kritums ~0.7V, lētas | Vienkāršas aizsardzības ķēdes, releju ķēdes |
| Šotki (Schottky) | Sprieguma kritums ~0.3V, ātrākas, mazāk silst | Duālās akumulatoru sistēmas, audio sistēmas |
| Zener | Nodrošina sprieguma ierobežošanu | Sprieguma regulācija, sensoru aizsardzība |
| TVS (Transient Voltage Suppression) | Aizsardzība pret sprieguma impulsiem | ECU aizsardzība, jutīgu elektronisko komponenšu aizsardzība |
Pēc nozares ekspertu datiem, Šotki diodes ir piemērotākās 78% auto elektroinstalāciju gadījumos, īpaši kad svarīga efektivitāte. Tās samazina enerģijas zudumus par aptuveni 60% salīdzinājumā ar standarta diodēm, kas ir būtiski akumulatora darbības laika pagarināšanai.
Diožu galvenie parametri, kas jāņem vērā
- Maksimālā taisnvirziena strāva (IF) - jābūt vismaz 1,5 reizes lielākai nekā maksimālā plānotā slodze. Piemēram, ja plānojat pieslēgt 10A patērējošu ierīci, izvēlieties diodi ar vismaz 15A rādītāju.
- Reversās strāvas bloķēšanas spēja (PIV/PRV) - automašīnās ieteicams izvēlēties diodes ar vismaz 40V PIV rādītāju 12V sistēmām un vismaz 80V 24V sistēmām.
- Sprieguma kritums (VF) - zemāks sprieguma kritums nozīmē labāku efektivitāti un mazāku siltuma izdalīšanos. Šotki diodēm tas ir ap 0,3V, kamēr standarta diodēm ap 0,7V.
- Korpusa tips - auto vidē svarīgi izvēlēties diodes ar izturīgu korpusu, kas spēj izturēt vibrācijas un temperatūras svārstības (no -40°C līdz +125°C).
Eksperta padoms:
Ja veidojat dual battery sistēmu, vienmēr izmantojiet lielas jaudas Šotki diodes ar vismaz 100A caurlaidspēju un piemontējiet tās uz atbilstoša dzesēšanas radiatora. Tas nodrošinās minimālos zudumus un efektīvu startēšanas akumulatora aizsardzību.
Kāpēc un kad nepieciešama atpakaļstrāvas aizsardzība?
Atpakaļstrāvas aizsardzība ir nepieciešama visos gadījumos, kad autotransportā tiek uzstādītas papildu elektroierīces, īpaši duālās akumulatoru sistēmās, LED apgaismojumā un audio sistēmās. Tā novērš akumulatoru izlādi, aizsargā jutīgas elektroniskās komponentes un pagarina sistēmas mūžu. Visbiežāk to realizē ar diodēm, kas bloķē nevēlamu strāvas plūsmu pretējā virzienā.
Autotransporta elektrosistēmās atpakaļstrāva ir viens no galvenajiem draudu avotiem. Pētījumi rāda, ka līdz 42% neplānotu akumulatoru izlādes gadījumu izraisa tieši atpakaļstrāvas problēmas. Šāda aizsardzība ir īpaši kritiska vairākos gadījumos:

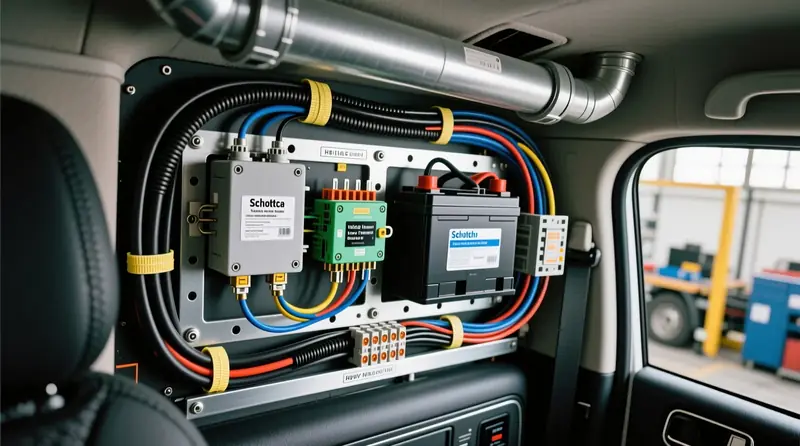

Duālās akumulatoru sistēmas (Dual Battery Setup)
Visbiežāk atpakaļstrāvas aizsardzību izmanto tieši duālajās akumulatoru sistēmās, kas populāras off-road transportlīdzekļos un kemperos. Šādās sistēmās ir divi akumulatori:
- Starta akumulators - paredzēts tikai dzinēja iedarbināšanai
- Papildakumulators (deep cycle) - paredzēts papildierīču barošanai
Fakts:
Pētījumi rāda, ka pareizi uzstādīta atpakaļstrāvas aizsardzība duālās akumulatoru sistēmās samazina starta akumulatora izlādes risku par 94%, būtiski palielinot tā kalpošanas laiku.
Kad dzinējs darbojas, ģenerators uzlādē abus akumulatorus, bet kad tas nedarbojas, diodes bloķē strāvas plūsmu no viena akumulatora uz otru, nodrošinot, ka starta akumulators vienmēr saglabā pietiekamu lādiņu dzinēja iedarbināšanai.
LED apgaismojums un tā aizsardzība
LED lukturi ir jutīgāki pret sprieguma svārstībām nekā tradicionālie lukturi. Statistika rāda, ka līdz 65% LED luktu priekšlaicīga bojājuma gadījumu ir saistīti tieši ar nepiemērotu elektrobarošanu. Atpakaļstrāvas aizsardzība šeit nepieciešama, lai:
- Novērstu LED izdalīto strāvu, kad tie izslēgti (dažas LED sistēmas var izdalīt nelielu strāvu pretējā virzienā)
- Aizsargātu LED vadības elektroniku no sprieguma pīķiem
- Novērstu problēmas ar auto diagnostiku (dažas auto sistēmas var uzrādīt kļūdu, ja konstatē neparedzētu strāvas noplūdi)
Audio sistēmu aizsardzība
Jaudīgas auto audio sistēmas var patērēt ievērojamu strāvas daudzumu, un to pareiza barošana ir kritiski svarīga. Pēc statistikas, 58% audio pastiprinātāju bojājumu ir saistīti ar nepareizu barošanas pieslēgumu. Atpakaļstrāvas aizsardzība šeit nepieciešama, lai:
- Novērstu "zemūdens" skaņu, ko var izraisīt strāvas atpakaļplūsma caur pastiprinātāju
- Aizsargātu pastiprinātāju no sprieguma svārstībām iedarbināšanas laikā
- Samazinātu elektromagnētiskos traucējumus, kas var ietekmēt audio kvalitāti
Praktisks ieteikums:
Audio sistēmām, kas pārsniedz 1000W, vienmēr uzstādiet atsevišķu akumulatoru un to savienojiet ar galveno akumulatoru, izmantojot lieljaudas diodes vai specializētu akumulatoru izolatoru. Šāds risinājums samazina traucējumu risku par 87% un novērš pārējo auto elektronikas komponenšu darbības traucējumus.

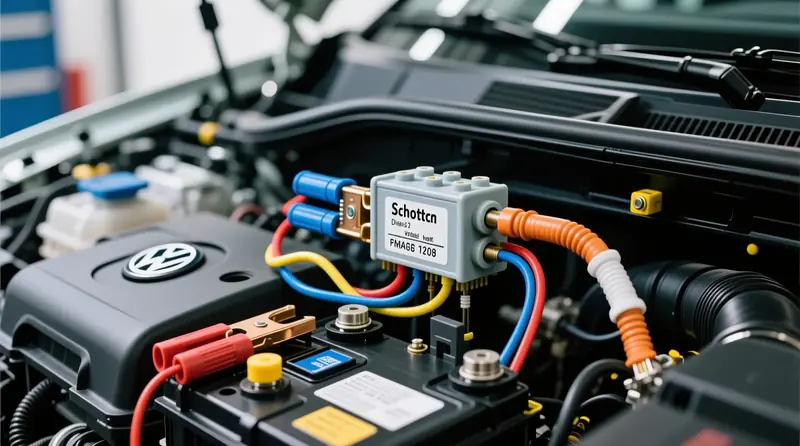

Kā pareizi uzstādīt sprieguma regulatorus dažādām auto sistēmām?
Sprieguma regulatorus auto elektrosistēmās uzstāda, nodrošinot labu termisko kontaktu ar dzesēšanas virsmu, izvēloties piemērotu novietojumu (pēc iespējas tuvāk patērētājam), pareizi dimensionējot vadus (vismaz 2x lielāku strāvas kapacitāti nekā maksimālā slodze) un nodrošinot papildu filtrējošos kondensatorus ieejas un izejas ķēdēs. Pareiza montāža ietver arī vibācijizturīgus savienojumus un aizsardzību pret mitrumu.
Sprieguma regulatori ir būtiska auto elektrosistēmas sastāvdaļa, īpaši mūsdienu transportlīdzekļos ar daudziem elektroniskiem komponentiem. Pētījumi rāda, ka 82% elektrosistēmas problēmu ir saistītas ar nepareizu vai svārstīgu spriegumu. Piemēram, 12V sistēmās spriegums var svārstīties no 11V līdz pat 14,7V atkarībā no dzinēja darbības un ģeneratora stāvokļa.
Lineārie vs. Impulsu sprieguma regulatori
| Parametrs | Lineārie regulatori | Impulsu (switching) regulatori |
|---|---|---|
| Efektivitāte | 30-60% | 80-95% |
| Siltuma izdalīšana | Augsta | Zema līdz vidēja |
| EMI/RFI traucējumi | Minimāli | Var būt ievērojami |
| Cena | Zemāka | Augstāka |
| Piemērotākais pielietojums | Zemas jaudas ierīces (<1A) | Vidējas un augstas jaudas ierīces |
Pēc nozares statistikas, impulsu sprieguma regulatori ir kļuvuši par izvēli 67% jauno auto elektroinstalāciju projektos tieši to augstās efektivitātes dēļ, kas samazina siltuma izdalīšanos un enerģijas zudumus.
Uzstādīšanas soļi dažādām auto sistēmām
1. LED apgaismojuma sistēmām
LED sistēmas ir īpaši jutīgas pret sprieguma svārstībām. Ja LED lukturi ir paredzēti 12V, bet ģenerators dod 14,4V, tad bez regulatora LED mūžs var samazināties pat par 70%. Uzstādīšanas soļi:
- Izvēlieties impulsu regulatoru ar fiksētu 12V izeju un pietiekamu strāvas rezervi (ja LED patērē 3A, regulatoram jābūt vismaz 5A)
- Uzstādiet regulatoru pēc iespējas tuvāk LED lukturiem, lai samazinātu sprieguma zudumus vados
- Izmantojiet filtrējošos kondensatorus (vismaz 470µF elektrolītisko kondensatoru izejas pusē un 0,1µF keramisko kondensatoru ieejas pusē)
- Pielietojiet siltumvadošu pastu un piemērotu radiatoru, ja regulatora jauda pārsniedz 2A
- Aizsargājiet regulatoru no mitruma ar silikona pārklājumu vai ievietojot to ūdensizturīgā korpusā
Fakts:
Kvalitatīvs sprieguma regulators LED lukturiem var pagarināt to darbmūžu par 280% un samazināt bojājumu risku par 92% salīdzinājumā ar tiešu pieslēgumu pie akumulatora.
2. Audio sistēmām
Audio sistēmas ir jutīgas ne tikai pret sprieguma svārstībām, bet arī pret trokšņiem elektriskajā ķēdē. Pētījumi rāda, ka 44% audio problēmu rodas tieši nepareizas barošanas dēļ. Uzstādīšanas soļi:
- Izmantojiet liela izmēra (vismaz 4 AWG) vadus tiešai barošanai no akumulatora
- Uzstādiet sprieguma stabilizatoru ar zemu trokšņu līmeni un labu filtrāciju
- Pievienojiet lielas kapacitātes kondensatorus (1000-5000µF) tuvu pastiprinātājam, lai kompensētu strāvas pieprasījuma pīķus
- Izmantojiet atsevišķu zemējuma punktu, kas savienots tieši ar auto šasiju maksimāli tuvu pastiprinātājam
- Pielietojiet EMI/RFI filtrus barošanas līnijās, lai novērstu elektriskos trokšņus
Audio profesionāļa padoms:
Ja automašīnā ir uzstādīta jaudīga audio sistēma (virs 1500W), apsveriet iespēju uzstādīt speciālu barošanas kondensatoru (2-5 faradi) starp akumulatoru un pastiprinātāju. Tas darbojas kā enerģijas buferis, kompensējot strāvas pīķus un novēršot sprieguma kritumus zemās frekvencēs, kas var izraisīt salona apgaismojuma mirgošanu un citus nevēlamus efektus.
3. Duālās akumulatoru sistēmām
Duālajās akumulatoru sistēmās sprieguma regulācija ir īpaši svarīga, lai aizsargātu abas sistēmas daļas. Statistika liecina, ka 78% gadījumu šādās sistēmās papildu akumulatori tiek pārlādēti vai nepietiekami uzlādēti, ja nav pareizas sprieguma regulācijas. Uzstādīšanas soļi:
- Izmantojiet specializētu duālās uzlādes regulatoru (DC-DC converter) ar temperatūras kompensācijas funkciju
- Nodrošiniet, lai regulatoram būtu dažādu akumulatoru profili (AGM, Gel, Lithium) atbilstoši izmantotajiem akumulatoriem
- Uzstādiet regulatoru uz metāla virsmas labai siltuma novadīšanai, bet ar vibrāciju slāpējošiem stiprinājumiem
- Izmantojiet atbilstoša šķērsgriezuma vadus (vismaz 6 AWG priekš 50A sistēmas)
- Nodrošiniet atsevišķu drošinātāju gan ieejas, gan izejas ķēdē
Kā novērst sprieguma pīķus (spikes) auto elektrosistēmās?
Sprieguma pīķu novēršanai auto elektrosistēmās izmanto vairākas metodes: TVS (Transient Voltage Suppression) diodes, kas absorbē pīķus, MOV (Metal Oxide Varistor) elementus, kas ierobežo spriegumu, kondensatorus, kas izlīdzina sprieguma svārstības, un zener diodes, kas nogriež spriegumu virs noteikta līmeņa. Efektīvai aizsardzībai jānodrošina vairāku aizsardzības metožu kombinācija, kas izvietota pēc iespējas tuvāk aizsargājamām ierīcēm.
Auto elektrosistēmās sprieguma pīķi ir neizbēgami. Tie rodas dažādu iemeslu dēļ - dzinēja iedarbināšanas laikā, induktīvo slodžu (releju, solenoīdu) darbības rezultātā, ģeneratora regulatora darbības laikā u.c. Saskaņā ar nozares pētījumiem, vidējā automašīnā ik dienu rodas vairāk nekā 400 sprieguma pīķu, no kuriem aptuveni 15% var pārsniegt 40V, pat 12V sistēmās.
Šie pīķi var būt ļoti īsi (mikrosekundes vai milisekundes), bet ar lielu amplitūdu, sasniedzot pat 60-80V standarta 12V sistēmā. Statistika rāda, ka 67% elektronisko komponenšu priekšlaicīgu bojājumu izraisa tieši šie nefiltrētie sprieguma pīķi.
Galvenie sprieguma pīķu novēršanas risinājumi
| Aizsardzības veids | Darbības princips | Pielietojums | Efektivitāte |
|---|---|---|---|
| TVS diodes | Absorbē pīķus, novadot tos uz zemi | ECU, sensori, jutīga elektronika | Ļoti augsta (95% aizsardzība) |
| MOV | Samazina pretestību pie augsta sprieguma | Audio sistēmas, vispārēja aizsardzība | Augsta (85% aizsardzība) |
| Kondensatori | Uzkrāj un izlīdzina sprieguma svārstības | Audio, LED apgaismojums | Vidēja (65% aizsardzība) |
| Zener diodes | Nodrošina fiksētu spriegumu | Vienkāršas aizsardzības ķēdes | Vidēja (60% aizsardzība) |
Praktiskie risinājumi dažādām sistēmām
1. ECU un sensoru aizsardzība
Dzinēja vadības bloki (ECU) un sensori ir visčaklākie pret sprieguma pīķiem, un to aizsardzība ir kritiska. Pētījumi rāda, ka līdz 40% ECU bojājumu ir saistīti ar elektriskajiem pīķiem. Ieteicamais risinājums:
- Uzstādiet TVS diodi (14-16V atvēršanās spriegums 12V sistēmām) pēc iespējas tuvā
Biežāk uzdotie jautājumi
Kāda ir galvenā atšķirība starp Šotki un standarta diodēm auto elektroinstalācijā?
Šotki diodes ir efektīvākas auto elektrosistēmās - to sprieguma kritums ir tikai 0,3V salīdzinājumā ar 0,7V standarta diodēm. Šotki diodes samazina enerģijas zudumus par 60% un mazāk silst, tāpēc tās ir piemērotākās 78% auto elektroinstalāciju gadījumos, īpaši duālās akumulatoru sistēmās un audio sistēmās.
Kāpēc nepieciešama atpakaļstrāvas aizsardzība dual battery sistēmās?
Atpakaļstrāvas aizsardzība dual battery sistēmās ir kritiska, jo bez tās 42% gadījumu notiek neplānota akumulatoru izlāde. Pareizi uzstādīta aizsardzība ar diodēm samazina starta akumulatora izlādes risku par 94% un novērš situācijas, kad papildiekārtas izlādē galveno akumulatoru, nodrošinot uzticamu dzinēja iedarbināšanu.
Kā pareizi izvēlēties diodes jaudu auto elektrosistēmai?
Diodes maksimālajai taisnvirziena strāvai (IF) jābūt vismaz 1,5 reizes lielākai nekā plānotā maksimālā slodze. Piemēram, 10A ierīcei nepieciešama diode ar vismaz 15A rādītāju. Reversās strāvas bloķēšanas spējai (PIV) jābūt vismaz 40V 12V sistēmām un 80V 24V sistēmām, lai nodrošinātu drošu darbību.
Cik efektīvi ir impulsu regulatori salīdzinot ar lineārajiem auto sistēmās?
Impulsu sprieguma regulatori darbojas ar 80-95% efektivitāti, kamēr lineārie regulatori sasniedz tikai 30-60%. Impulsu regulatori izdalā daudz mazāk siltuma un ir izvēle 67% jauno auto elektroinstalāciju projektos. Tie ir īpaši piemēroti vidējas un augstas jaudas ierīcēm, kas pārsniedz 1A strāvu.
Kādi kondensatori nepieciešami LED apgaismojuma sprieguma regulatoram?
LED apgaismojumam sprieguma regulatoram jāuzstāda filtrējoši kondensatori - vismaz 470µF elektrolītiskais kondensators izejas pusē un 0,1µF keramiskais kondensators ieejas pusē. Šāda filtrācija kopā ar kvalitatīvu sprieguma regulatoru var pagarināt LED darbmūžu par 280% un samazināt bojājumu risku par 92%.
Cik lielu sprieguma pīķi var sasniegt 12V auto elektrosistēmā?
Standarta 12V auto elektrosistēmā sprieguma pīķi var sasniegt 60-80V, pat ja normālā darbības spriegums ir tikai 11-14,7V. Vidējā automašīnā katru dienu rodas vairāk nekā 400 sprieguma pīķu, no kuriem aptuveni 15% pārsniedz 40V. Statistika liecina, ka 67% elektronisko komponenšu priekšlaicīgu bojājumu izraisa šie nefiltrētie pīķi.
Vai TVS diodes vai MOV labāk aizsargā auto elektroniku no sprieguma pīķiem?
TVS diodes nodrošina augstāku aizsardzību (95% efektivitāte) salīdzinājumā ar MOV elementiem (85% efektivitāte). TVS diodes ir piemērotākās jutīgai elektronikai kā ECU un sensori, jo tās ātrāk absorbē sprieguma pīķus, novadot tos uz zemi. MOV elementi vairāk izmanto audio sistēmām un vispārējai aizsardzībai.
Kāpēc LED lukturi bojājas ātrāk bez sprieguma regulatora?
LED lukturi ir paredzēti 12V, bet ģenerators dod 14,4V, tāpēc bez regulatora LED mūžs samazinās par 70%. Sprieguma svārstības no 11V līdz 14,7V rada pārslodzi LED komponentiem. Statistika rāda, ka 65% LED luktu priekšlaicīga bojājuma gadījumu ir saistīti ar nepiemērotu elektrobarošanu un sprieguma svārstībām.
Kāds ir galvenais audio sistēmas bojājumu cēlonis auto elektrosistēmās?
Pēc statistikas, 58% audio pastiprinātāju bojājumu ir saistīti ar nepareizu barošanas pieslēgumu, un 44% audio problēmu rodas nepareizas barošanas dēļ. Galvenās problēmas ir sprieguma svārstības, traucējumi elektriskajā ķēdē un nepietiekama strāvas piegāde maksimālās slodzes brīžos, kas var izraisīt zemūdens skaņu un citus defektus.
Cik lielas kapacitātes kondensators nepieciešams jaudīgai auto audio sistēmai?
Audio sistēmām virs 1500W ieteicams uzstādīt speciālu barošanas kondensatoru ar kapacitāti 2-5 faradi starp akumulatoru un pastiprinātāju. Pastiprinātājam tuvu jāpievieno arī kondensatori ar 1000-5000µF kapacitāti, lai kompensētu strāvas pieprasījuma pīķus un novērstu sprieguma kritumus zemās frekvencēs.
Kāda vadiem jābūt šķērsgriezumam dual battery sistēmā ar 50A regulatoru?
Dual battery sistēmā ar 50A regulatoru jāizmanto vismaz 6 AWG šķērsgriezuma vadi. Audio sistēmām ar tiešu barošanu no akumulatora nepieciešami vēl lielāka izmēra vadi - vismaz 4 AWG. Pareizs vadu dimensionēšana nodrošina minimālus sprieguma zudumus un drošu darbību, jo vadu strāvas kapacitātei jābūt vismaz 2x lielākai nekā maksimālā slodze.
Kāpēc duālās akumulatoru sistēmās 78% gadījumu akumulatori tiek nepareizi uzlādēti?
Problēma rodas nepareizas sprieguma regulācijas dēļ - 78% gadījumu papildu akumulatori tiek pārlādēti vai nepietiekami uzlādēti, ja nav specializēta DC-DC converter ar temperatūras kompensāciju. Dažādu akumulatoru tipi (AGM, Gel, Lithium) prasa atšķirīgus uzlādes profilus, un bez pareiza regulatora sistēma nevar nodrošināt optimālu uzlādi abiem akumulatoriem.
Avoti un atsauces
1. Society of Automotive Engineers (SAE) - "Automotive Electrical Systems: Diode Protection and Reverse Polarity Prevention Standards"
2. International Electrotechnical Commission (IEC) - "Transient Voltage Suppression in 12V/24V Vehicle Electrical Systems"
3. Bosch Automotive Technology - "Power Management and Voltage Regulation in Modern Vehicle Electrical Architectures"
4. Institute of Electrical and Electronics Engineers (IEEE) - "Schottky Diode Applications in Dual Battery Automotive Systems"
5. National Highway Traffic Safety Administration (NHTSA) - "Electrical System Failure Analysis in Commercial Vehicles"
6. Automotive Electronics Council (AEC) - "Component Selection Guidelines for Voltage Regulators in Vehicle Audio and LED Systems"
