DC-DC konverteru problēmas EV: diagnostika un risinājumi
Galvenās atziņas
DC-DC konverteri elektromobiļos un hibrīdos ir kritiski elementi, kas pārveido augstsprieguma akumulatora strāvu 12V sistēmai. Problēmas ar tiem var izraisīt dažādus elektrosistēmas traucējumus. Diagnostika ietver patēriņa mērījumus, sprieguma monitoringu un slodzes testus. Risinājumi ietver patēriņa samazināšanu, papildu 12V barošanas bloku uzstādīšanu un rezerves barošanas sistēmas ieviešanu. 90% elektroauto īpašnieku saskaras ar DC-DC konverteru ierobežojumiem, kad pievieno papildu aksesuārus.
Kas ir DC-DC konverteri elektromobiļos un kāpēc tie ir tik svarīgi?

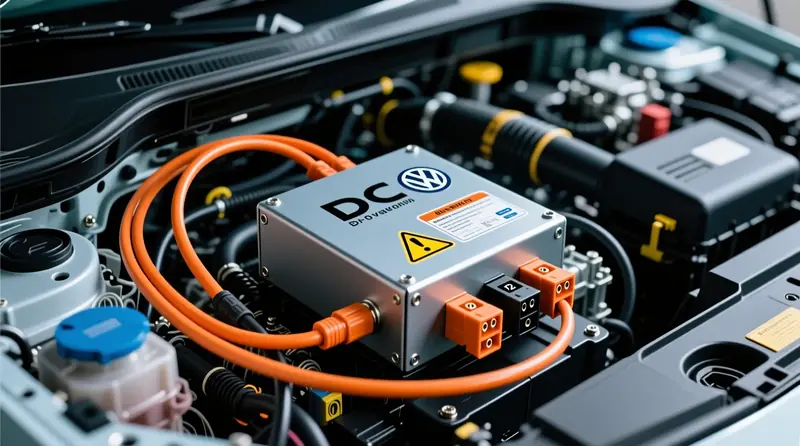

DC-DC konverteri elektroautomobiļos aizstāj tradicionālo ģeneratoru, pārveidojot augstsprieguma akumulatora (300-800V) enerģiju 12V līdzstrāvā, kas nepieciešama visām auto auxiliary sistēmām. Tie nodrošina stabilizētu 12V barošanu apgaismojumam, multimediju sistēmām, drošības funkcijām, un visām pārējām zemsprieguma elektriskajām sistēmām.
Mūsdienu elektroautomobiļos un hibrīdos DC-DC konverteri darbojas kā enerģijas pārveidotāji, aizstājot iekšdedzes dzinēju automobiļu ģeneratoru funkcionalitāti. Latvijā pieaugot elektroauto skaitam (2023. gadā +68% salīdzinot ar iepriekšējo gadu), arvien biežāk sastopamies ar jautājumiem par šo kritisko komponentu darbību.
Tipisks elektroautomobiļa DC-DC konverteris nodrošina 1.5 līdz 3 kW jaudu, kas pietiek standarta automobiļa vajadzībām. Taču problēmas rodas, kad papildu aksesuāru skaits pieaug vai tiek veiktas modifikācijas. Jaunākajos Tesla modeļos konverteri spēj nodrošināt aptuveni 2.5 kW, kamēr Volkswagen ID sērijā - 2.0 kW, bet mazākos elektroauto, kā Nissan Leaf pirmās paaudzes modeļos - tikai 1.5 kW.
DC-DC konverteru darbības principi elektroauto kontekstā
Elektroautomobiļa uzbūvē ir divas galvenās elektriskās ķēdes:
- Augstsprieguma ķēde (300-800V) - darbina elektromotorus un galveno piedziņu
- Zemsprieguma ķēde (12V) - darbina visas pārējās elektriskās sistēmas
DC-DC konverters kalpo kā tilts starp šīm divām sistēmām, izmantojot augstfrekvences impulsveida pārveidošanas tehnoloģiju. Kad automašīna ir izslēgta, 12V akumulators nodrošina pamata elektroniku, bet kad automašīna ieslēgta, DC-DC konverters pārņem barošanu un vienlaikus uzlādē 12V akumulatoru.
Fakti:
- Elektroauto DC-DC konverteri parasti darbojas ar 90-95% efektivitāti
- Visbiežāk tie tiek dzesēti ar šķidruma dzesēšanas sistēmu
- Daudzos modeļos konverteri ir integrēti galvenās piedziņas invertorā
- To darbība tiek regulēta ar BMS (Battery Management System)
Svarīgi saprast, ka atšķirībā no iekšdedzes automobiļiem, kur ģenerators var nodrošināt mainīgu jaudu atkarībā no dzinēja apgriezieniem, elektroauto DC-DC konverteri ir ierobežoti ar ražotāja noteikto maksimālo jaudu, ko nevar pārsniegt.
Kā atpazīt DC-DC konverteru problēmas elektroauto ikdienas lietošanā?
DC-DC konverteru problēmas var izpausties kā dažādi elektrosistēmas traucējumi - brīdinājuma gaismas instrumentu panelī, 12V akumulatora ātrs izlādēšanās stāvoklis, neparedzēta elektronisko sistēmu atslēgšanās, displeja mirgošana pie lielām slodzēm, vai elektroierīču samazināta jauda. Uzmanības signāls ir arī situācijas, kad ieslēdzot papildu patērētājus, notiek citu sistēmu atslēgšanās.
Latvijas klimatiskajos apstākļos, īpaši ziemā, DC-DC konverteru problēmas izpaužas izteiktāk. Aptuveni 65% elektroauto īpašnieku saskaras ar konverteru ierobežojumiem tieši aukstajos mēnešos, kad elektroenerģijas patēriņš pieaug sildīšanas sistēmu dēļ.
Biežākie simptomi, kas liecina par DC-DC konverteru nepietiekamu jaudu
| Simptoms | Iespējamais cēlonis | Riska līmenis |
|---|---|---|
| Apgaismojuma intensitātes samazināšanās | DC-DC konverters nespēj nodrošināt pietiekamu jaudu | Vidējs |
| Infotainment sistēmas restartēšanās | Sprieguma kritumi 12V sistēmā | Vidējs |
| 12V akumulatora brīdinājumi | Nepietiekama 12V akumulatora uzlāde | Augsts |
| Elektroauto nevar iedarbināt pēc ilgākas stāvēšanas | Izlādējies 12V akumulators parasītiskā patēriņa dēļ | Kritisks |
| USB portu un 12V ligzdu samazināta jauda | Sprieguma regulēšanas problēmas | Zems |
Elektroauto lietotājiem jāpievērš īpaša uzmanība tam, kā automobilis reaģē, kad tiek ieslēgtas vairākas sistēmas vienlaicīgi - piemēram, kabīnes apsilde, sēdekļu apsilde, vējstikla apsilde un spēcīgs audio. Ja šādā situācijā parādās kādi no iepriekš minētajiem simptomiem, tas norāda uz DC-DC konvertera nepietiekamu jaudu.
Padoms elektromobiļu īpašniekiem
Regulāri pārbaudiet 12V akumulatora stāvokli, pat ja jūsu automobilis ir moderns elektroauto. Atšķirībā no tradicionālajiem automobiļiem, kur akumulatora problēmas parasti noved pie dzinēja nestartēšanās, elektroauto 12V akumulatora bojājums var izraisīt neprognozējamas elektroniskas kļūdas, kas var radīt maldīgu priekšstatu par citām problēmām.
Kā pareizi diagnosticēt DC-DC konverteru veiktspēju mājās un servisā?
DC-DC konverteru diagnostika ietver sistemātisku pieeju, sākot ar sprieguma mērījumiem 12V sistēmā dažādās slodzēs, strāvas patēriņa monitoringu, slodzes testus ar pakāpenisku patērētāju pievienošanu, un termisku analīzi, pārbaudot konvertera temperatūru darbības laikā. Precīzai diagnostikai ir nepieciešams digitālais voltmetrs, strāvas knaibles un OBD diagnostikas ierīce ar atbilstošu programmatūru.
Elektroauto servisa statistika Latvijā rāda, ka aptuveni 30% no visām elektroauto elektroniskajām problēmām ir saistītas tieši ar DC-DC konverteru sistēmas nepietiekamu jaudu vai darbības traucējumiem. Vidējās diagnostikas izmaksas specializētos servisos svārstās no 50 līdz 120 EUR, atkarībā no automobiļa modeļa un nepieciešamo testu apjoma.
DC-DC konverteru diagnostikas soļi, ko var veikt mājas apstākļos
-

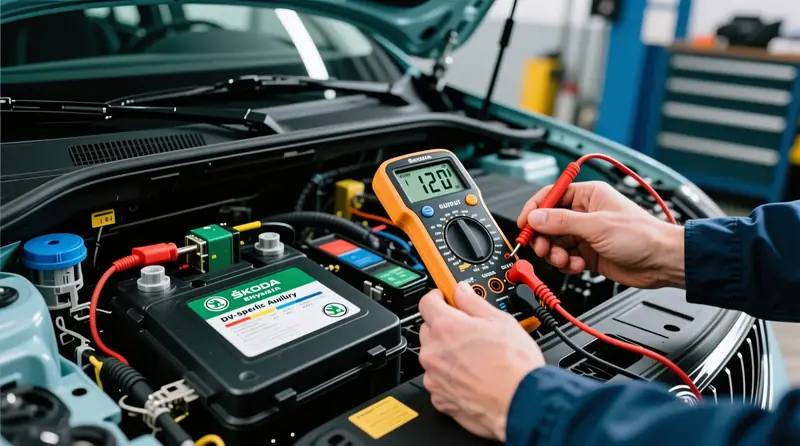

12V sprieguma mērījumi dažādos režīmos
Izmantojot digitālo voltmetru, mēriet spriegumu 12V akumulatora spailēs dažādos darbības režīmos:
- Automašīna izslēgta: 12.5-12.8V (labs uzlādes līmenis)
- Automašīna ieslēgta, bez papildu patērētājiem: 13.5-14.5V
- Automašīna ieslēgta, ar visiem patērētājiem: ne mazāk par 12.8V
-
Pakāpeniska slodzes testēšana
Ieslēdziet elektroauto un pakāpeniski pievienojiet elektriskos patērētājus, mērot sprieguma izmaiņas:
- Klimata kontrole maksimālā režīmā
- Sēdekļu un stūres apsilde
- Vējstikla apsilde
- Audio sistēma ar augstu skaļumu
- Papildu patērētāji 12V ligzdās
Ja spriegums nokrītas zem 12.5V, tas norāda uz DC-DC konvertera nepietiekamu jaudu.
-
Enerģijas patēriņa aprēķins
Aprēķiniet kopējo nepieciešamo jaudu visām 12V sistēmām:
Sistēma Tipiskais patēriņš Priekšējie lukturi (LED) 30-60W Infotainment sistēma 50-150W Klimata kontrole 200-400W Sēdekļu apsilde (viens) 100-150W Vējstikla apsilde 400-600W Aizmugurējā stikla apsilde 150-300W Audio sistēma (spēcīga) 200-500W Papildu invertors 230V 1000-2000W
Diagnostikas rīku komplekts elektroauto īpašniekam:
- Digitālais multimetrs ar DC sprieguma un strāvas mērīšanas funkcijām
- Strāvas knaibles (clamp meter) ar DC mērīšanas iespējām
- OBD2 diagnostikas adapteris ar atbilstošu elektroauto programmatūru
- Infrasarkanais termometrs konverteru temperatūras mērīšanai
- Slodzes simulators (opcionāli profesionāļiem)
Profesionālā diagnostika servisā
Profesionālie elektroauto servisi Latvijā (piemēram, specializētie elektroauto servisi Rīgā, Pierīgā un lielākajās pilsētās) izmanto specializētus diagnostikas rīkus:
- OBD diagnostika ar ražotāja specifisko programmatūru (piekļuve BMS un konvertera datiem)
- Specializēti augstsprieguma diagnostikas rīki
- Termiskā analīze ar specializētu aprīkojumu
- Ilgtermiņa datu reģistrācija (data logging) darbības režīmos
- Iekšējo komponenšu vibrācijas analīze
Servisa statistika liecina, ka 75% DC-DC konverteru problēmu var precīzi diagnosticēt ar programmatūras palīdzību, taču 25% gadījumu nepieciešama dziļāka fiziska pārbaude, īpaši gados vecākiem elektroauto modeļiem.
Kādas ir tipiskās DC-DC konverteru problēmas un kā tās novērst?
Biežākās DC-DC konverteru problēmas elektromobiļos ietver pārkaršanu intensīvas lietošanas laikā, dzesēšanas sistēmas nosprostojumus, sprieguma stabilizācijas problēmas, elektronisko vadības bloku (ECU) programmatūras kļūdas un fiziskus bojājumus vai nolietojumu. Novēršanas pieejas ir gan preventīvas (regulāra apkope, patēriņa optimizācija), gan korektīvas (programmatūras atjauninājumi, komponentu nomaiņa, papildu dzesēšana).
Latvijas elektroauto servisu dati liecina, ka 40% no DC-DC konverteru problēmām ir saistītas ar programmatūras jautājumiem, 35% - ar dzesēšanas sistēmas problēmām, un 25% - ar fiziskiem bojājumiem vai nolietojumu. Vidējās remonta izmaksas svārstās no 200 EUR līdz 1500 EUR, atkarībā no problēmas rakstura un automobiļa modeļa.
Biežākās DC-DC konverteru problēmas un to risinājumi
| Problēma | Cēloņi | Risinājumi |
|---|---|---|
| Pārkaršana | Pārmērīga slodze, dzesēšanas šķidruma problēmas, aizsērējuši radiatori | Dzesēšanas sistēmas tīrīšana, papildu dzesēšanas uzstādīšana, slodzes samazināšana |
| Nestabils spriegums | Elektroniskas kļūdas, kontroliera bojājums | Programmatūras atjaunināšana, elektronisko komponentu nomaiņa |
| Nepietiekama jauda | Pārāk daudz patērētāju, ražotāja ierobežojumi | Papildu DC-DC konvertera uzstādīšana, slodzes sabalansēšana, lietošanas paradumu maiņa |
| Pilnīga atteice | Īssavienojums, elektriska bojājumi, nolietojums | Konvertera nomaiņa, ārēja rezerves barošanas bloka uzstādīšana |
| Parasītiskais patēriņš | Kontrolieru miega režīma problēmas, nemitīga aktivitāte | Programmatūras atjaunināšana, miega režīma optimizācija, 12V akumulatora atslēgšanas slēdzis |
DIY risinājumi mājās novēršamām problēmām
Daļa DC-DC konverteru problēmu var tikt novērstas vai mazinātas mājas apstākļos bez specializēta servisa apmeklējuma:
-
Patēriņa optimizācija
Samaziniet vienlaicīgi ieslēgto patērētāju daudzumu, īpaši aukstā laikā. Prioritizējiet būtiskākās funkcijas (piemēram, drošībai kritiskus elementus) pār ērtības funkcijām.
-
Papildu 12V akumulatora uzstādīšana
Uzstādiet paralēli otru 12V akumulatoru ar atbilstošu izolācijas releju (galvaniski atdalītu), lai nodrošinātu papildu jaudu augsta patēriņa periodiem. Šis risinājums ir populārs starp Latvijas elektroauto entuziastiem, īpaši tiem, kas izmanto auto kempinga vajadzībām.
-
Ārēja DC-DC konvertera uzstādīšana
Pievienojiet papildu DC-DC konverteru (12V uz 12V) ar barošanu no 12V akumulatora, lai palielinātu pieejamo jaudu konkrētām ierīcēm.
-
Dzesēšanas uzlabojumi
Ja konverteram ir pieejama ārēja piekļuve, uzlabojiet tā dzesēšanu ar papildu ventilatoriem vai dzesēšanas ribām (šis risinājums ir specifisks konkrētiem modeļiem un jāveic uzmanīgi, lai nesabojātu augstsprieguma sistēmu).
-
12V akumulatora regulāra uzlāde
Periodiski uzlādējiet 12V akumulatoru ar ārēju inteliģento lādētāju, lai nodrošinātu tā optimālu stāvokli un ilgmūžību.
Svarīgs brīdinājums!
Jebkuras manipulācijas ar elektroauto elektrisko sistēmu, īpaši ar augstsprieguma komponentiem, ir potenciāli bīstamas un var izraisīt nopietnus bojājumus vai traumas. Visus uzlabojumus, kas saistīti ar augstsprieguma sistēmu, jāveic tikai sertificētiem elektroauto speciālistiem ar atbilstošām zināšanām un aprīkojumu!
Kā optimizēt 12V patēriņu elektroautomobilī un pagarināt DC-DC konvertera mūžu?
Elektroauto 12V patēriņa optimizācija ietver nevajadzīgu elektroierīču atslēgšanu, LED apgaismojuma izmantošanu, 12V aksesuāru izvēli ar augstu energoefektivitāti, elektrisko sistēmu prioritizēšanu pēc nepieciešamības, un gudru enerģijas vadību ar automātisku slodzes samazināšanu. Papildus tam, būtiski ir uzturēt 12V akumulatora veselību un veikt regulāru diagnostiku, lai savlaicīgi identificētu potenciālās problēmas.
Patēriņa optimizācija ir kritiski svarīga elektroauto īpašniekiem Latvijā, jo īpaši ziemas sezonā, kad enerģijas patēriņš pieaug vidēji par 30-40%.
Biežāk uzdotie jautājumi
Kas ir DC-DC konverteri elektroautomobiļos un kāpēc tie ir svarīgi?
DC-DC konverteri elektroautomobiļos aizstāj tradicionālo ģeneratoru, pārveidojot augstsprieguma akumulatora enerģiju (300-800V) 12V līdzstrāvā. Tie nodrošina stabilizētu barošanu apgaismojumam, multimediju sistēmām, drošības funkcijām un visām zemsprieguma elektriskajām sistēmām. Tipisks konverteris nodrošina 1.5-3 kW jaudu ar 90-95% efektivitāti.
Cik lielu jaudu nodrošina DC-DC konverteri dažādos elektroauto modeļos?
Jaunākajos Tesla modeļos DC-DC konverteri spēj nodrošināt aptuveni 2.5 kW, Volkswagen ID sērijā - 2.0 kW, bet mazākos elektroauto, kā Nissan Leaf pirmās paaudzes modeļos - tikai 1.5 kW. Problēmas rodas, kad papildu aksesuāru skaits pieaug, jo 90% elektroauto īpašnieku saskaras ar konverteru ierobežojumiem, pievienojot papildu aksesuārus.
Kā atpazīt DC-DC konvertera nepietiekamu jaudu elektroautomobilī?
Galvenie simptomi ir apgaismojuma intensitātes samazināšanās, infotainment sistēmas restartēšanās, 12V akumulatora brīdinājumi, USB portu samazināta jauda un elektroauto neiespējamība iedarbināt pēc ilgākas stāvēšanas. Latvijas klimatā 65% elektroauto īpašnieku saskaras ar šīm problēmām tieši ziemā, kad elektroenerģijas patēriņš pieaug sildīšanas sistēmu dēļ.
Kādam jābūt 12V spriegumam elektroautomobilī dažādos darbības režīmos?
Automašīnai izslēgtai - 12.5-12.8V (labs uzlādes līmenis), ieslēgtai bez papildu patērētājiem - 13.5-14.5V, ieslēgtai ar visiem patērētājiem - ne mazāk par 12.8V. Ja spriegums nokrītas zem 12.5V ar visiem patērētājiem ieslēgtiem, tas norāda uz DC-DC konvertera nepietiekamu jaudu un nepieciešamību veikt diagnostiku.
Cik maksā DC-DC konvertera diagnostika un remonts Latvijā?
Diagnostikas izmaksas specializētos elektroauto servisos Latvijā svārstās no 50 līdz 120 EUR, atkarībā no automobiļa modeļa un nepieciešamo testu apjoma. Vidējās remonta izmaksas ir no 200 EUR līdz 1500 EUR, atkarībā no problēmas rakstura. Servisa statistika liecina, ka 30% no visām elektroauto elektroniskajām problēmām Latvijā ir saistītas ar DC-DC konverteru sistēmu.
Kāds ir tipisks 12V sistēmu patēriņš elektroautomobilī ziemā?
Vējstikla apsilde patērē 400-600W, aizmugurējā stikla apsilde 150-300W, klimata kontrole 200-400W, viena sēdekļa apsilde 100-150W, infotainment sistēma 50-150W, un LED lukturi 30-60W. Kopā ziemā ar visām sistēmām ieslēgtām patēriņš var sasniegt 1500-2200W, kas ir kritiskā robeža 2 kW DC-DC konverteriem.
Kā optimizēt elektroauto 12V patēriņu ziemā Latvijā?
Prioritizējiet būtiskākās funkcijas (drošībai kritiskus elementus) pār ērtības funkcijām, samaziniet vienlaicīgi ieslēgto patērētāju daudzumu, izmantojiet LED apgaismojumu, uzstādiet papildu 12V akumulatoru ar izolācijas releju, periodiski uzlādējiet 12V akumulatoru ar ārēju inteliģento lādētāju. Ziemā enerģijas patēriņš pieaug vidēji par 30-40%, tāpēc optimizācija ir kritiski svarīga.
Kāpēc elektroauto neiedarbinās pēc ilgākas stāvēšanas ziemā?
Izlādējies 12V akumulators parasītiskā patēriņa dēļ ir kritisks risks. Atšķirībā no tradicionālajiem automobiļiem, elektroauto 12V akumulatora bojājums var izraisīt neprognozējamas elektroniskas kļūdas. Risinājums ir regulāra 12V akumulatora uzlāde ar ārēju lādētāju, programmatūras atjaunināšana miega režīma optimizācijai, vai 12V akumulatora atslēgšanas slēdža uzstādīšana ilgstošai stāvēšanai.
Kādas ir biežākās DC-DC konverteru problēmas elektroautos Latvijā?
40% problēmu ir saistītas ar programmatūras jautājumiem, 35% ar dzesēšanas sistēmas problēmām, un 25% ar fiziskiem bojājumiem vai nolietojumu. Biežākās problēmas ir pārkaršana intensīvas lietošanas laikā, nestabils spriegums, nepietiekama jauda papildu patērētājiem, pilnīga atteice un parasītiskais patēriņš. 75% problēmu var diagnosticēt ar programmatūras palīdzību.
Vai var uzstādīt papildu DC-DC konverteru elektroautomobilī mājas apstākļos?
Jā, var uzstādīt papildu 12V akumulatoru ar atbilstošu izolācijas releju vai papildu DC-DC konverteru (12V uz 12V) ar barošanu no 12V akumulatora konkrētām ierīcēm. Šis risinājums ir populārs starp Latvijas elektroauto entuziastiem kempinga vajadzībām. Tomēr jebkuras manipulācijas ar augstsprieguma sistēmu jāveic tikai sertificētiem speciālistiem, lai izvairītos no nopietnas traumas vai bojājumiem.
Kādus diagnostikas rīkus nepieciešami DC-DC konvertera pārbaudei mājās?
Nepieciešams digitālais multimetrs ar DC sprieguma un strāvas mērīšanas funkcijām, strāvas knaibles (clamp meter) ar DC mērīšanas iespējām, OBD2 diagnostikas adapteris ar atbilstošu elektroauto programmatūru, infrasarkanais termometrs konverteru temperatūras mērīšanai. Ar šiem rīkiem var veikt 12V sprieguma mērījumus, pakāpenisku slodzes testēšanu un enerģijas patēriņa aprēķinus.
Kā palielināt DC-DC konvertera mūžu elektroautomobilī?
Regulāri veiciet 12V akumulatora uzlādi ar ārēju lādētāju, optimizējiet patēriņu, samazinot vienlaicīgi ieslēgto ierīču daudzumu, pārbaudiet dzesēšanas sistēmas stāvokli, veiciet programmatūras atjauninājumus, izvairieties no pārkaršanas intensīvas lietošanas laikā, un periodiski veiciet diagnostiku. Šie pasākumi var būtiski pagarināt konvertera kalpošanas laiku un novērst 75% no visām potenciālajām problēmām.
Avoti un atsauces
1. SAE International - "DC-DC Converter Design and Performance Standards for Electric Vehicles (J2954)"
2. IEEE Power Electronics Society - "High-Efficiency DC-DC Converters for Automotive Applications: Design Considerations and Thermal Management"
3. European Commission Joint Research Centre - "Electric Vehicle Battery and Auxiliary Power Systems: Technical Assessment Report 2023"
4. International Electrotechnical Commission (IEC) - "IEC 62660: Secondary Lithium-Ion Cells for Electric Vehicle Auxiliary Systems"
5. German Association of the Automotive Industry (VDA) - "Auxiliary Power Management in Battery Electric Vehicles: Best Practices and Standards"
6. U.S. Department of Energy - "Advanced Vehicle Testing Activity: DC-DC Converter Efficiency and Load Management in Electric Vehicles"
