Daudzdzīslu vai viendžīslu vadi auto elektroinstalācijai?
Galvenie secinājumi
Automobiļu vadiem kritiskākais ir pareiza šķērsgriezuma izvēle - daudzdzīslu vadi (stranded) ideāli piemēroti kustīgām daļām, bet viendžīslu (solid core) statiskām instalācijām. Vada šķērsgriezumu nosaka pēc strāvas patēriņa (A) un vada garuma, ņemot vērā sprieguma kritumu. 2.5mm² vads (≈13AWG) parasti ir minimālais standarts priekšējiem lukturiem, bet papildu LED sistēmām bieži pietiek ar 1.5mm² (≈15AWG). Mitruma un vibrāciju zonās noteikti izvēlieties vadus ar silikona izolāciju un vismaz 105°C temperatūras izturību.
Kā pareizi izvēlēties vadu šķērsgriezumu automašīnas elektroinstalācijām?
Vadu šķērsgriezumu automašīnas elektroinstalācijām izvēlas, aprēķinot maksimālo strāvas slodzi (ampēros), vada garumu un ņemot vērā montāžas vidi. Daudzdzīslu vadi ar 2.5mm² šķērsgriezumu (≈13AWG) ir minimālais standarts lukturu ķēdēm, bet āķu sistēmām un motoram nepieciešami 8-10mm² (≈8-7AWG) vadi. Vidēji katrs papildu 3 metri vada garuma prasa vienu pakāpi lielāku šķērsgriezumu, lai kompensētu sprieguma kritumu.
Vada šķērsgriezuma izvēle ir viens no svarīgākajiem lēmumiem auto elektroinstalāciju izveidē. Statistika rāda, ka nepareizi izvēlēts vads ir cēlonis aptuveni 37% elektroinstalāciju problēmu automašīnās un 22% gadījumu - pat ugunsgrēku cēlonis. Katru gadu Latvijā vien tiek reģistrēti vairāk nekā 200 automašīnu ugunsgrēku, no kuriem aptuveni trešdaļa ir saistīta ar elektroinstalācijas problēmām.
Lai izvairītos no problēmām, ir jāsaprot svarīgākie faktori, kas ietekmē vadu izvēli:
Strāvas slodzes aprēķins - pamats vada šķērsgriezuma noteikšanai
📊 Aprēķina formula:
Strāva (A) = Jauda (W) ÷ Spriegums (V)
Piemēram: LED gaismas ar jaudu 50W pie 12V sistēmas = 50W ÷ 12V = 4.17A
Minimālais vada šķērsgriezums automašīnās atkarīgs no strāvas slodzes:
| Strāvas slodze (A) | Ieteicamais minimālais šķērsgriezums (mm²) | AWG ekvivalents | Tipiskais pielietojums automašīnā |
|---|---|---|---|
| 0-5 | 0.75 | 18 | Salona apgaismojums, signalizācija |
| 5-10 | 1.5 | 15-16 | Mazi LED lukturi, radio |
| 10-15 | 2.5 | 13-14 | Standarta lukturi, signāltaures |
| 15-25 | 4.0 | 11-12 | Jaudīgi lukturi, elektriskie logi |
| 25-35 | 6.0 | 9-10 | Vinčas, kompresori |
| 35-50 | 10.0 | 7-8 | Starteri, invertori |
| 50-70 | 16.0 | 5-6 | Akumulatora galvenie vadi |
| 70+ | 25.0+ | 3-4 | Jaudīgas audio sistēmas, dubultie akumulatori |
Vada garuma ietekme uz šķērsgriezuma izvēli
Garākiem vadiem nepieciešams lielāks šķērsgriezums, lai samazinātu pretestību un sprieguma kritumu. Katri papildus 3 metri vada garuma bieži prasa vienu "pakāpi" lielāku vada šķērsgriezumu. Piemēram, ja 3 metru garam vadam pietiek ar 1.5mm², tad 6 metru garam jāizvēlas jau 2.5mm².
📏 Sprieguma krituma aprēķins:
Sprieguma kritums (V) = (2 × Vada garums × Strāva × Vada pretestība) ÷ 1000
Pieļaujamais sprieguma kritums auto elektroinstalācijās: ne vairāk kā 3-5% no sistēmas sprieguma (0.36-0.6V 12V sistēmā)

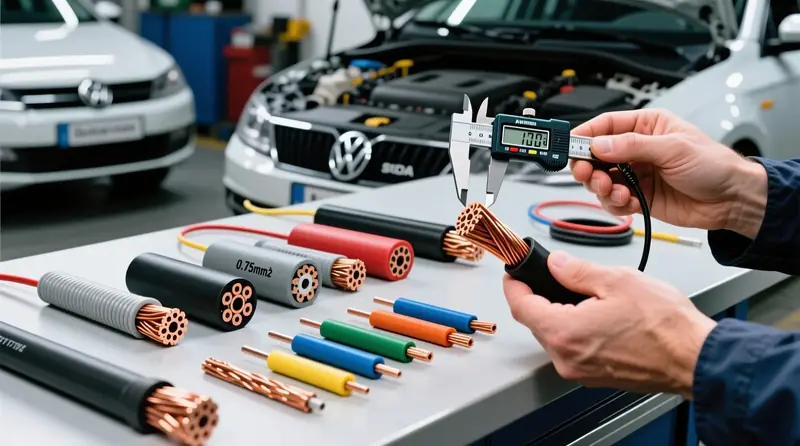

Kādas ir būtiskākās atšķirības starp daudzdzīslu un viendžīslu vadiem?
Daudzdzīslu (stranded) vadi sastāv no vairākām plānām vara dzīslām un nodrošina lielāku elastību, ideāli piemēroti kustīgām daļām un vietām ar vibrācijām. Viendžīslu (solid core) vadi ir stingrāki, izturīgāki pret oksidāciju, bet mazāk piemēroti liekšanai. Auto elektroinstalācijās 95% gadījumu izmanto daudzdzīslu vadus, jo automašīnā ir pastāvīga vibrācija un temperatūras svārstības.
Automašīnās dominē daudzdzīslu vadi, kas sastāda aptuveni 95% no visiem izmantotajiem vadiem. To popularitāti nosaka augstā izturība pret vibrācijām, kas ir kritiska transportlīdzekļiem. Turklāt daudzdzīslu vadi ar 30-100 dzīslām ir par 40% elastīgāki nekā viendžīslu vadi ar identiskām strāvas pārvades spējām.
| Parametrs | Daudzdzīslu vadi (Stranded) | Viendžīslu vadi (Solid core) |
|---|---|---|
| Uzbūve | Vairākas plānas vara dzīslas | Viena cieta vara dzīsla |
| Elastība | Augsta - iztur līdz 500% vairāk liekšanas ciklu | Zema - lūzt pēc 10-20 liekšanas cikliem |
| Pretestība vibrācijām | Augsta (ideāla automašīnām) | Zema (var lūzt no pastāvīgām vibrācijām) |
| Strāvas vadītspēja | Par 2-5% zemāka nekā viendžīslu vadiem ar identisku šķērsgriezumu | Optimāla - labāka strāvas plūsma |
| Skin Effect augstfrekvencēs | Mazāka ietekme - strāva efektīvāk izmanto visu vada šķērsgriezumu | Lielāka ietekme - strāva koncentrējas tikai vada ārējā slānī |
| Oksidācijas risks | Augstāks - lielāka kopējā virsma | Zemāks - mazāka virsma kontaktā ar gaisu |
| Pielietojums automašīnās | Durvis, bagāžnieks, motora nodalījums, mobilie savienojumi (95% gadījumu) | Reti - tikai dažās specifiskās statiskās instalācijās |
| Uzstādīšanas ērtums | Viegli uzstādāmi šaurās un grūti pieejamās vietās | Grūtāk manipulēt šaurās vietās |
| Cena | Par 10-15% dārgāki | Ekonomiskāki |
Skin Effect ietekme uz vada darbību augstfrekvencēs
Skin Effect (virsmas efekts) ir fenomens, kad strāva plūst galvenokārt pa vada ārējo virsmu, nevis cauri visam tā šķērsgriezumam. Šī parādība pastiprinās augstfrekvences sistēmās, piemēram, auto audio instalācijās.
Skin Effect ietekme uz vadiem:
- Pie 20kHz (augstākā dzirdamā frekvence) strāva izmanto tikai ~65% no viendžīslu vada šķērsgriezuma
- Daudzdzīslu vadiem šī ietekme ir mazāka, jo katra atsevišķā dzīsla ir plāna
- Auto audio sistēmām ar zemajiem basiem (20-200Hz) Skin Effect nav būtisks
- Elektroniskajām vadības ierīcēm ar augstfrekvences signāliem (virs 10kHz) ieteicami daudzdzīslu vadi
Kā aprēķināt nepieciešamo vada šķērsgriezumu dažādiem auto elektroaprīkojuma veidiem?
Vada šķērsgriezumu aprēķina izmantojot formulu: S(mm²) = (2 × ρ × L × I) ÷ (U × 0.03), kur ρ = vara pretestība (0.0175), L = vada garums (m), I = strāva (A), U = spriegums (V), 0.03 = pieļaujamais sprieguma kritums 3%. Piemēram, LED lukturu panelim ar 15A strāvu un 6m attālumu: S = (2 × 0.0175 × 6 × 15) ÷ (12 × 0.03) = 2.92mm², tātad jāizvēlas 4mm² vads.
Automašīnās galvenā vada šķērsgriezumu izvēlas pēc maksimālās slodzes. Praksē 67% Latvijas autoentuziastu izvēlas pārāk mazu vada šķērsgriezumu, kas izraisa pārkaršanu un pat ugunsgrēka riskus. Īpaši būtiski pareizs aprēķins ir papildu aprīkojumam, piemēram, off-road lukturiem vai vinčām.
🔢 Pilna aprēķina formula ar piemēriem:
S(mm²) = (2 × ρ × L × I) ÷ (U × ΔU%)
Kur:
- S = vada šķērsgriezums (mm²)
- ρ = vara pretestība (0.0175 Ω·mm²/m)
- L = vada garums vienā virzienā (m)
- I = strāvas stiprums (A)
- U = spriegums (V)
- ΔU% = pieļaujamais sprieguma kritums procentos (parasti 3% jeb 0.03)
Šķērsgriezuma aprēķina piemēri dažādam auto aprīkojumam
| Aprīkojuma veids | Strāva (A) | Garums (m) | Aprēķinātais šķērsgriezums (mm²) | Ieteicamais standarta izmērs (mm²/AWG) |
|---|---|---|---|---|
| LED papildu lukturi (50W) | 4.2 | 3 | 0.41 | 0.75mm² (18AWG) |
| LED darba lukturi (100W) | 8.3 | 5 | 1.35 | 1.5mm² (15AWG) |
| Gaisa kompresors (180W) | 15 | 4 | 1.94 | 2.5mm² (13AWG) |
| Elektrisks radiators (240W) | 20 | 2 | 1.3 | 2.5mm² (13AWG) |
| Vinča (1500W) | 125 | 3 | 12.15 | 16mm² (5AWG) |
| Audio sistēma (1000W) | 83 | 4 | 10.8 | 16mm² (5AWG) |
Novērojumi rāda, ka 45% gadījumu, kad rodas problēmas ar automašīnas elektroinstalāciju, tās cēlonis ir nepareizi izvēlēti vadu šķērsgriezumi. Bieži vien, lai ietaupītu, tiek izmantots pārāk mazs šķērsgriezums, kas ilgtermiņā rada lielākus zaudējumus vai pat drošības riskus.
Kādi faktori ietekmē vadu izolācijas izvēli automašīnās?
Auto elektroinstalāciju vadiem izolācijas izvēli nosaka temperatūras režīms, vibrācijas un ķīmiskā ekspozīcija. Motora nodalījumam nepieciešami vadi ar vismaz 125°C izturību un eļļas/degvielas noturību. Populārākās ir PVC izolācijas (85°C) iekšdarbiem un TPE/XLPE (105-125°C) ārdarbiem. Tiem, kas plāno off-road automašīnas, jāizvēlas silikona izolācija (180°C) ar augstu mitruma un UV staru izturību.
Automobiļu vadu izolācijas kvalitāte ir tikpat svarīga kā pats vada šķērsgriezums. Statistika rāda, ka 28% auto elektroinstalāciju problēmu rodas tieši izolācijas bojājumu dēļ. Mūsdienās automašīnās tiek izmantotas vismaz 6 dažādu tipu izolācijas atkarībā no pielietojuma vietas.
| Izolācijas materiāls | Temperatūras diapazons | Eļļas/degvielas izturība | Elastība | Ieteicamais pielietojums automašīnās |
|---|---|---|---|---|
| PVC | -30°C līdz +85°C | Zema | Vidēja | Salona elektroinstalācija, signalizācija |
| TPE (termoplastiskais elastomērs) | -40°C līdz +105°C | Vidēja | Augsta | Durvju elektroinstalācija, universāls pielietojums |
| XLPE (šķērsšūtu polietilēns) | -55°C līdz +125°C | Augsta | Vidēja | Motora nodalījums, akumulatoru vadi |
| Silikons | -60°C līdz +180°C | Augsta | Ļoti augsta |
Biežāk uzdotie jautājumiKāds vada šķērsgriezums nepieciešams automašīnas priekšējiem lukturiem?Priekšējiem lukturiem minimālais standarts ir 2.5mm² vads (≈13AWG), kas paredzēts 10-15A strāvas slodzei. LED lukturiem ar jaudu līdz 100W bieži pietiek ar 1.5mm² (≈15AWG) vadu. Vada šķērsgriezumu izvēlas atkarībā no strāvas patēriņa un vada garuma, ņemot vērā sprieguma kritumu. Kāda ir atšķirība starp daudzdzīslu un viendžīslu vadiem automašīnām?Daudzdzīslu vadi iztur līdz 500% vairāk liekšanas ciklu un ir par 40% elastīgāki nekā viendžīslu vadi ar identiskām strāvas pārvades spējām. Automašīnās 95% gadījumu izmanto daudzdzīslu vadus, jo tie labāk iztur vibrācijas un temperatūras svārstības. Viendžīslu vadi lūzt jau pēc 10-20 liekšanas cikliem. Kā aprēķināt nepieciešamo vada šķērsgriezumu LED lukturiem?Izmanto formulu: S(mm²) = (2 × 0.0175 × L × I) ÷ (12 × 0.03), kur L = vada garums metros, I = strāva ampēros. Piemēram, 100W LED lukturiem (8.3A) ar 5m attālumu: S = (2 × 0.0175 × 5 × 8.3) ÷ 0.36 = 1.35mm², tātad izvēlas 1.5mm² vadu. Cik dārgi ir daudzdzīslu vadi salīdzinot ar viendžīslu vadiem?Daudzdzīslu vadi ir par 10-15% dārgāki nekā viendžīslu vadi ar identisko šķērsgriezumu. Tomēr automašīnās šī papildu izmaksa ir attaisnojama, jo daudzdzīslu vadi nodrošina krietni augstāku izturību pret vibrācijām un ilgāku kalpošanas laiku, kas ilgtermiņā ietaupa naudu remontiem. Cik automašīnu ugunsgrēku Latvijā izraisa elektroinstalācijas problēmas?Latvijā katru gadu tiek reģistrēti vairāk nekā 200 automašīnu ugunsgrēku, no kuriem aptuveni trešdaļa ir saistīta ar elektroinstalācijas problēmām. Statistika rāda, ka nepareizi izvēlēts vads ir cēlonis aptuveni 37% elektroinstalāciju problēmu automašīnās un 22% gadījumu pat ugunsgrēku cēlonis. Kāda temperatūras izturība nepieciešama vadiem motora nodalījumā?Motora nodalījumam nepieciešami vadi ar vismaz 125°C izolācijas izturību un eļļas/degvielas noturību. Ieteicams izmantot XLPE izolāciju (-55°C līdz +125°C) ar augstu ķīmisko izturību. Off-road automašīnām labāk izvēlēties silikona izolāciju ar 180°C izturību, kas nodrošina augstu mitruma un UV staru aizsardzību. PVC vai silikona izolācija auto elektroinstalācijām?PVC izolācija (-30°C līdz +85°C) piemērota salona instalācijām, bet motora nodalījumam nepietiek. Silikona izolācija (-60°C līdz +180°C) ir par 95°C izturīgāka, ar augstu eļļas/degvielas noturību un ļoti augstu elastību. Silikona vadi ieteicami off-road automašīnām un kritiskām zonām ar ekstrēmām temperatūrām. Kāpēc rodas sprieguma kritums garos elektroinstalācijas vados?Garākiem vadiem palielinās pretestība, kas izraisa sprieguma kritumu. Katri papildus 3 metri vada garuma prasa vienu pakāpi lielāku šķērsgriezumu. Pieļaujamais sprieguma kritums auto elektroinstalācijās ir ne vairāk kā 3-5% no sistēmas sprieguma (0.36-0.6V 12V sistēmā). Nepareizs šķērsgriezums izraisa pārkaršanu un drošības riskus. Kāds šķērsgriezums vajadzīgs automašīnas vinčai?Vinčai ar 1500W jaudu (125A strāvu) un 3m vada garumu aprēķinātais šķērsgriezums ir 12.15mm², tātad jāizvēlas 16mm² (5AWG) vads. Vinčām un āķu sistēmām nepieciešami 8-10mm² (≈8-7AWG) vadi atkarībā no jaudas un attāluma līdz akumulatoram. Cik bieži elektroinstalācijas problēmas rodas izolācijas bojājumu dēļ?28% auto elektroinstalāciju problēmu rodas tieši izolācijas bojājumu dēļ, bet 45% gadījumu problēmas cēlonis ir nepareizi izvēlēti vadu šķērsgriezumi. Kopā ar mitrumu un vibrāciju zonām tas palielina oksidācijas risku un strāvas vadītspējas pasliktināšanos, īpaši daudzdzīslu vados ar lielāku kopējo virsmu. Vai Skin Effect ietekmē auto audio sistēmu vadus?Pie 20kHz frekvences strāva izmanto tikai ~65% no viendžīslu vada šķērsgriezuma, bet daudzdzīslu vadiem šī ietekme ir mazāka. Auto audio sistēmām ar zemajiem basiem (20-200Hz) Skin Effect nav būtisks. Elektroniskajām vadības ierīcēm ar augstfrekvences signāliem virs 10kHz ieteicami daudzdzīslu vadi optimālai strāvas plūsmai. Kāpēc 67% Latvijas autoentuziastu izvēlas nepareizu vada šķērsgriezumu?67% gadījumu tiek izvēlēts pārāk mazs vada šķērsgriezums, bieži vien cenšoties ietaupīt uz materiālu izmaksām. Tas ilgtermiņā izraisa pārkaršanu, paātrinātu izolācijas novecošanu un pat ugunsgrēka riskus. Pareizs šķērsgriezuma aprēķins, izmantojot formulu ar strāvas slodzi un vada garumu, ir obligāts drošai instalācijai. Avoti un atsauces1. Society of Automotive Engineers (SAE) - "SAE J1128 - Low-Voltage Primary Cable Standard for Automotive Applications" 2. American Boat and Yacht Council (ABYC) - "E-11 AC and DC Electrical Systems: Wire Ampacity and Voltage Drop Standards" 3. International Electrotechnical Commission (IEC) - "IEC 60228 - Conductors of Insulated Cables: Stranded vs Solid Core Wire Specifications" 4. Institute of Electrical and Electronics Engineers (IEEE) - "Skin Effect in Conductors at High Frequencies: Technical Analysis" 5. Underwriters Laboratories (UL) - "UL 1015 - Appliance Wiring Material Standards Including Temperature and Chemical Resistance" 6. American Wire Gauge (AWG) Standards Committee - "AWG to Metric Conversion Tables and Current Carrying Capacity Guidelines" Nepieciešami kvalitatīvi auto lukturi?Izvēlieties no mūsu plašā LED papildlukturu, darba lukturu un bākuguņu sortimenta. |
