CAN-Bus sistēma: Automašīnas nervu sistēma un tās nozīme papildlukturu uzstādīšanā
CAN-Bus sistēma: Automašīnas nervu sistēma un tās nozīme papildlukturu uzstādīšanā
CAN-Bus (Controller Area Network) ir revolucionāra komunikācijas tehnoloģija, kas mainīja mūsdienu automašīnu elektronisko sistēmu būvniecību. Šī sistēma ļauj dažādiem auto moduļiem savstarpēji komunikēt, izmantojot tikai divus vadus, būtiski samazinot vadu daudzumu un uzlabojot uzticamību. Izpratne par CAN-Bus darbību ir īpaši svarīga, uzstādot papildaprīkojumu, piemēram, papildlukturus.
Kas ir CAN-Bus sistēma?
CAN-Bus jeb Controller Area Network ir seriālais komunikācijas protokols, ko 1980-tajos gados izstrādāja vācu uzņēmums Robert Bosch GmbH. Šīs sistēmas galvenais mērķis bija radikāli samazināt vadu daudzumu automašīnās, kas tolaik bija kļuvuši par nopietnu problēmu. Mūsdienu automašīnā var būt vairāk nekā 70 elektroniskos moduļus, kas savā starpā apmainās ar informāciju.

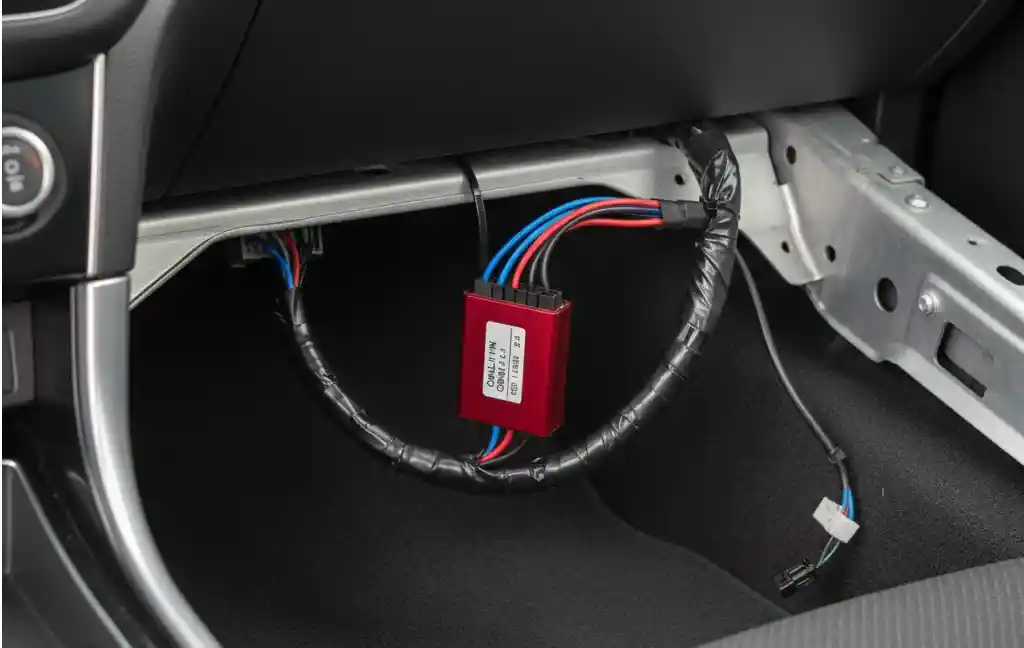

CAN-bus sistēma modernā automašīnā nodrošina efektīvu komunikāciju starp moduļiem
CAN-Bus sistēmas pamata principi
Tradicionālajā automašīnas elektrosistēmā katram elektroniskajam moduļam bija nepieciešami atsevišķi vadi līdz centrālajam vadības blokam. Piemēram, auto ar 50 moduļiem būtu nepieciešami aptuveni 1225 atsevišķi vadi, kas nozīmētu aptuveni 2000 metrus vadu ar kopējo svaru līdz 45 kilogramiem. CAN-Bus sistēma atrisina šo problēmu, izmantojot vienu kopīgu komunikācijas magistrāli, pie kuras pieslēdzas visi moduļi.
Tradicionālā sistēma
- Katram moduļim atsevišķi vadi
- Liels vadu daudzums (~2000m)
- Liels kopējais svars (~45kg)
- Sarežģīta diagnostika
- Grūti pievienot jaunus moduļus
CAN-Bus sistēma
- Visi moduļi izmanto kopīgu magistrāli
- Minimāls vadu daudzums (~40m)
- Zems svars (~2kg)
- Vienkārša un ātra diagnostika
- Viegli paplašināma sistēma
Tehniskās specifikācijas un parametri
CAN-Bus sistēma darbojas, izmantojot tikai divus vadus - CAN-High un CAN-Low. Dati tiek pārraidīti ar ātrumu līdz 1 Mbit/s, kas ļauj nosūtīt līdz 1 miljonam ziņojumu sekundē. Sistēma ir izturīga pret elektromagnētiskajiem traucējumiem un automātiski atklāj un ziņo par datu pārraides kļūdām.
| Parametrs | Vērtība | Piezīmes |
|---|---|---|
| Vadu skaits | 2 vadi (CAN-High, CAN-Low) | Visu komunikāciju nodrošina |
| Maksimālais ātrums | 1 Mbit/s | Līdz 40 metru garumam |
| Kļūdu noteikšana | Automātiska | CRC, ACK, bit monitoring |
| Maksimālais mezglu skaits | Līdz 2032 | Praktiskā lietojumā līdz 64 |
| Standarts | ISO 11898 | Starptautiskais standarts |
Kā darbojas CAN-Bus komunikācija?
CAN-Bus sistēmā katrs modulis var nosūtīt ziņojumus visiem pārējiem moduļiem vienlaicīgi. Katram ziņojumam ir unikāls identifikators un prioritāte. Ja divi moduļi mēģina sūtīt ziņojumus vienlaicīgi, prioritāti iegūst ziņojums ar zemāko identifikatora numuru. Tas nodrošina, ka svarīgākie ziņojumi (piemēram, no bremžu sistēmas) vienmēr tiek nosūtīti pirmie.
CAN-Bus ziņojuma struktūra:
- Sākuma bits - signalizē ziņojuma sākumu
- Identifikators - nosaka ziņojuma veidu un prioritāti (11 vai 29 biti)
- Kontroles lauki - informācija par datu garumu
- Datu lauki - faktiskā informācija (līdz 8 baiti)
- CRC lauks - kļūdu pārbaudes summa
- ACK lauks - apstiprinājums par ziņojuma saņemšanu
- Beigu bits - ziņojuma noslēgums

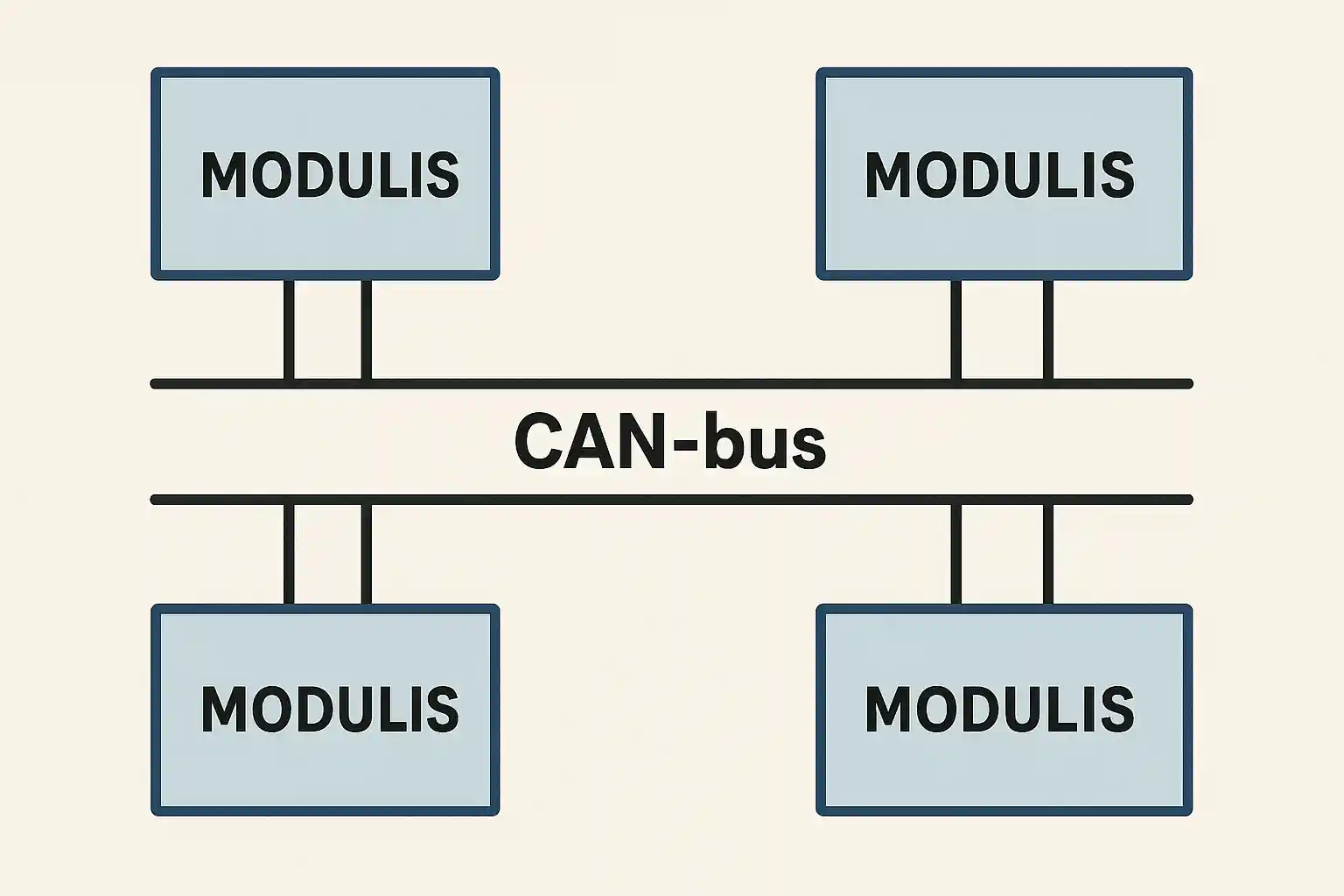

CAN-bus komunikācijas shēma - visi moduļi savienoti ar vienu magistrāli
Prioritāšu sistēma un ziņojumu organizācija
CAN-Bus sistēmā katram ziņojumam ir noteikta prioritāte, ko nosaka tā identifikators. Zemāks identifikatora numurs nozīmē augstāku prioritāti. Šī sistēma nodrošina, ka kritiskās automašīnas sistēmas (bremzes, stūres pastiprinātājs, gaisa spilveni) vienmēr var nekavējoties nosūtīt ziņojumus.
Augsta prioritāte
- Bremžu sistēma
- Gaisa spilveni
- Stūres pastiprinātājs
- Elektroniskā stabilitātes kontrole
Vidēja prioritāte
- Dzinēja vadības bloks
- Transmisijas vadība
- ABS sistēma
- Apgaismojuma kontrole
Zema prioritāte
- Klimata kontrole
- Audio sistēma
- Logu pacēlāji
- Sēdekļu apsildes
CAN-Bus un papildlukturu uzstādīšana
Viena no biežākajām situācijām, kad autoīpašnieki saskeras ar CAN-Bus sistēmas īpatnībām, ir papildlukturu uzstādīšana. Modernās automašīnās nevar vienkārši pieslēgt papildu lukturus esošajai apgaismojuma sistēmai - CAN-Bus vadības bloks pastāvīgi uzrauga elektrosistēmas slodzi un, ja pamana neparedzētas izmaiņas, parādīs kļūdas paziņojumu instrumentu panelī.
Problēmas bez CAN-Bus risinājuma
Kad automašīnā uzstāda papildlukturus, pieslēdzoties tieši esošajai apgaismojuma sistēmai, CAN-Bus vadības bloks konstatē, ka patērētā strāva ir lielāka nekā paredzēts. Tas izraisa vairākas nepatīkamas sekas:
- Instrumentu panelī parādās kļūdas paziņojums par apgaismojuma sistēmas darbības traucējumiem
- Sistēma var automātiski atslēgt lukturus, uzskatot, ka ir radies īssavienojums
- Var tikt bojāts apgaismojuma vadības modulis pārslodzes dēļ
- Diagnostikas sistēma reģistrē kļūdu kodus, kas var radīt problēmas tehniskās apskates laikā
- Dažās automašīnās var tikt aktivizēts drošības režīms, ierobežojot citas funkcijas
CAN-Bus releja risinājums
CAN-Bus relejs ir speciāli izstrādāta ierīce, kas ļauj uzstādīt papildlukturus, netraucējot automašīnas oriģinālo elektrosistēmu. Relejs darbojas kā starpposms starp auto CAN-Bus sistēmu un papildlukturiem, nodrošinot pareizu darbību bez kļūdu paziņojumiem.
Bez CAN-Bus releja
- Kļūdas paziņojumi panelī
- Automātiska lukturu atslēgšanās
- Risks bojāt vadības bloku
- Garantijas zaudēšana
- Problēmas tehniskajā apskatē
Ar CAN-Bus releju
- Nav kļūdu paziņojumu
- Automātiska aktivizācija ar tālajām gaismām
- Oriģinālā sistēma netiek ietekmēta
- Garantija saglabājas
- Atbilst ceļu satiksmes noteikumiem
Kā darbojas CAN-Bus relejs papildlukturiem?
CAN-Bus relejs pieslēdzas automašīnas CAN-Bus magistrālei un "klausās" ziņojumus, kas saistīti ar apgaismojumu. Kad vadītājs ieslēdz tālās gaismas, vadības bloks nosūta atbilstošu ziņojumu pa CAN-Bus. Relejs uztver šo ziņojumu un aktivizē papildlukturus, izmantojot atsevišķu barošanas ķēdi tieši no akumulatora.
CAN-Bus releja priekšrocības:
Automātiska darbība
Papildlukturi ieslēdzas automātiski kopā ar tālajām gaismām, nav nepieciešams papildu slēdzis kabīnē.
Universāla saderība
Piemērots gan 12V, gan 24V sistēmām, darbojas ar lielāko daļu modernāko automašīnu.
Vienkārša uzstādīšana
Skaidras instrukcijas un standartizēti savienotāji atvieglo uzstādīšanas procesu.
Elektronikas aizsardzība
Iebūvēta aizsardzība pret pārslodzi un īssavienojumu, drošinātāju aizsardzība.
CAN-Bus relejs papildlukturiem
Papildlukturi.lv piedāvā kvalitatīvus CAN-Bus relejus, kas nodrošina drošu un uzticamu papildlukturu darbību, pilnībā saderīgi ar modernajām automašīnām.
CAN-Bus sistēmas vēsture un attīstība
CAN-Bus tehnoloģijas attīstības vēsture sniedzas vairāk nekā četras desmitgades atpakaļ un ir cieši saistīta ar automobiļu industrijas attīstību un elektronisko sistēmu pieaugošo lomu transportlīdzekļos.
Projekta sākums
Robert Bosch GmbH sāk izstrādāt jaunu komunikācijas protokolu, lai risinātu pieaugošo vadu daudzumu problēmu automašīnās. Tiek definēti pamata principi un protokola specifikācijas.
Oficiāla prezentācija
CAN protokols tiek oficiāli prezentēts Society of Automotive Engineers (SAE) konferencē. Sākas sadarbība ar auto ražotājiem par protokola ieviešanu.
Pirmā sērijas automašīna
Mercedes-Benz W140 (S-klase) kļūst par pirmo sērijas ražošanas automašīnu, kas aprīkota ar CAN-Bus sistēmu. Tas iezīmē jaunu ēru auto elektronikā.
ISO standartizācija
CAN protokols tiek standartizēts kā ISO 11898, padarot to par starptautiski atzītu komunikācijas standartu ne tikai automobiļu, bet arī citās industrijās.
OBD-II standarta ieviešana
Eiropas Savienībā stājas spēkā prasība visām jaunajām automašīnām būt aprīkotām ar OBD-II diagnostikas sistēmu, kas balstās uz CAN-Bus protokolu.
Mūsdienas
Vairāk nekā 95% visu jauno automašīnu pasaulē izmanto CAN-Bus tehnoloģiju. Sistēma tiek izmantota ne tikai automobiļos, bet arī kuģos, lidmašīnās, rūpnieciskajā automatizācijā un medicīnas aprīkojumā.
CAN-Bus nākotne un jaunākās tehnoloģijas
Lai gan CAN-Bus joprojām ir dominējošā tehnoloģija automobiļu elektronikā, industrija turpina attīstīties. Mūsdienu automašīnas ar autonomās braukšanas sistēmām, lielāko skaitu sensoru un kamerām prasa arvien lielāku datu pārraides ātrumu.
Jaunās tehnoloģijas
CAN-FD (Flexible Data-Rate)
Uzlabota CAN-Bus versija, kas nodrošina līdz 8 reizes lielāku datu pārraides ātrumu. Saglabā atpakaļejošu saderību ar standarta CAN-Bus.
Ātrums: līdz 8 Mbit/s
Automotive Ethernet
Ultra ātra komunikācija kamerām, sensoriem un autonomās braukšanas sistēmām. Jau tiek izmantots premium klases automašīnās.
Ātrums: līdz 1 Gbit/s un vairāk
FlexRay
Augstās pieejamības protokols kritiskām sistēmām - stūres vadība, aktīvā piekare. Nodrošina deterministisku komunikāciju.
Ātrums: līdz 10 Mbit/s
Svarīgi: CAN-Bus sistēma neizzudīs tuvākajā nākotnē. Tā turpinās būt galvenā komunikācijas tehnoloģija vēl daudzus gadus, jo ir pārbaudīta, uzticama un ekonomiska. Jaunās tehnoloģijas papildinās, nevis pilnībā aizstās esošo CAN-Bus infrastruktūru.
Secinājums
CAN-Bus sistēma ir revolucionizējusi automobiļu elektroniku, padarot mūsdienu transportlīdzekļus viedākus, drošākus un uzticamākus. Samazinot vadu daudzumu par gandrīz 98%, sistēma ne tikai atviegloja automašīnas, bet arī ievērojami vienkāršoja to ražošanu un apkopi.
Autoīpašniekiem, kas plāno uzstādīt papildlukturus vai citu elektrisko aprīkojumu, ir būtiski saprast CAN-Bus sistēmas darbību un izmantot atbilstošus risinājumus, piemēram, CAN-Bus relejus. Tas nodrošinās, ka papildaprīkojums darbosies pareizi, neizraisot kļūdu paziņojumus un nesabojājot automašīnas oriģinālo elektroniku.
Galvenie ieguvumi no CAN-Bus sistēmas:
- Dramatiski samazināts vadu daudzums un svars
- Vienkāršāka un ātrāka diagnostika caur OBD-II portu
- Augsta datu pārraides uzticamība ar automātisku kļūdu noteikšanu
- Elastīga sistēma, kas ļauj viegli pievienot jaunas funkcijas
- Standartizēta pieeja, kas atvieglo remonta un apkopes darbus
- Zemākas ražošanas izmaksas un mazāka ietekme uz vidi
Nākotnē CAN-Bus sistēma turpinās attīstīties, papildinoties ar jaunām tehnoloģijām, kas atbildīs uz autonomo transportlīdzekļu un saistīto ierīču prasībām. Tomēr pamata CAN-Bus protokols paliks automobiļu elektronikas neatņemama sastāvdaļa vēl daudzus gadus.
Biežāk uzdotie jautājumi
Vai mana automašīna izmanto CAN-Bus sistēmu?
Gandrīz visas automašīnas, kas ražotas pēc 2004. gada, izmanto CAN-Bus sistēmu. Vienkāršākais veids, kā to pārbaudīt, ir meklēt OBD-II diagnostikas portu - ja tāds ir (parasti atrodas zem stūres), tad automašīna ir aprīkota ar CAN-Bus. Precīzu informāciju var atrast automašīnas tehniskajā dokumentācijā vai jautājot autorizētajā servisā.
Kāpēc nevar vienkārši pieslēgt papildlukturus esošajām lampām?
CAN-Bus sistēma pastāvīgi uzrauga visas elektriskās ķēdes un to patēriņu. Kad pieslēdz papildlukturus, sistēma konstatē neparedzētu slodzes pieaugumu un interpretē to kā kļūmi - tāpēc parādās kļūdas paziņojums. Bez tam papildu slodze var pārslogot oriģinālo apgaismojuma vadības moduli un to bojāt. CAN-Bus relejs atrisina šo problēmu, nodrošinot atsevišķu barošanas ķēdi papildlukturiem.
Vai CAN-Bus relejs ir saderīgs ar visām automašīnām?
Lielākā daļa CAN-Bus releju ir universāli un saderīgi ar vairumu modernāko automašīnu. Svarīgi pārliecināties, ka relejs atbilst jūsu automašīnas spriegumam (12V vai 24V). Dažām luksusa klases automašīnām var būt nepieciešami specifiski risinājumi. Pirms iegādes ieteicams pārbaudīt saderību ar konkrēto automašīnas modeli vai konsultēties ar speciālistiem.
Kā diagnosticēt CAN-Bus sistēmas problēmas?
CAN-Bus sistēmas diagnostiku veic, izmantojot OBD-II skeneris, kas spēj nolasīt sistēmas kļūdu kodus. Profesionālas diagnostikas iekārtas ļauj redzēt reāllaika datus no visiem moduļiem, pārbaudīt komunikāciju un identificēt bojātus vai atslēgtus moduļus. Biežākās problēmas ir saistītas ar bojātiem savienotājiem, pārtrauktiem vadiem vai bojātiem terminācijas rezistoriem magistrāles galos.
Vai CAN-Bus sistēma ir droša pret kiberuzbrukumiem?
Oriģinālais CAN-Bus protokols tika izstrādāts pirms kiberdrošības kļuva par nopietnu problēmu, tāpēc tajā nav iebūvētas šifrēšanas vai autentifikācijas funkcijas. Mūsdienu automašīnu ražotāji pievieno papildu drošības līmeņus - aizsardzības vārtus, šifrēšanu un autentifikāciju kritiskajām sistēmām. Lai samazinātu riskus, svarīgi aizsargāt fizisko piekļuvi OBD-II portam un uzstādīt tikai uzticamus papildierīces.
Cik maksā CAN-Bus relejs papildlukturiem?
CAN-Bus releju cenas variē atkarībā no funkcionalitātes un kvalitātes. Pamata modeļi, kas piemēroti vienkāršai papildlukturu aktivizācijai, maksā no 50 līdz 90 EUR. Profesionālie risinājumi ar papildu funkcijām (piemēram, vairāku kanālu vadība, programmējamas sekvences) var maksāt līdz 150 EUR. Ieguldījums kvalitatīvā CAN-Bus relejā atmaksājas, jo tas aizsargā dārgāko automašīnas elektroniku un nodrošina drošu darbību.
Avoti un atsauces
- 1. Robert Bosch GmbH - "CAN Specification Version 2.0" (1991)
- 2. ISO 11898 - "Road vehicles — Controller area network (CAN)" International Standard
- 3. Society of Automotive Engineers (SAE) - "Vehicle Network for Multiplexing and Data Communications" (J1939)
- 4. Automotive Electronics Council (AEC) - "CAN-bus Implementation Guidelines for Automotive Applications"
- 5. IEEE Vehicular Technology Society - "Evolution of Automotive Communication Networks" (2018)
