Bulkhead Savienojumi: IP69K Hermētiskā Uzstādīšana
Galvenie secinājumi
Hermētiski caurejošie savienojumi transportlīdzekļos ir būtiski ūdens un putekļu iekļūšanas novēršanai, un to pareiza uzstādīšana var pagarināt elektrosistēmas darbmūžu par 65-85%. Bulkhead savienojumi ar IP69K aizsardzību nodrošina izturību pret augstspiediena mazgāšanu un ekstremāliem laika apstākļiem, kas ir īpaši svarīgi komerciāliem transportlīdzekļiem.
Pareizi uzstādīti hermētiskie savienojumi samazina elektrosistēmu bojājumu risku par 78% un elektroinstalācijas remontdarbu izmaksas par aptuveni 40-60% transportlīdzekļa dzīves ciklā.
Kāpēc hermētiskie caurejošie savienojumi ir kritiskas nozīmes auto elektrosistēmās?
Hermētiskie caurejošie savienojumi ir transportlīdzekļa elektroinstalācijas kritisks elements, kas nodrošina drošu elektroinstalācijas pāreju caur korpusa metālu vai citām sienām, vienlaikus saglabājot ūdens, putekļu un mitruma necaurlaidību. Tie novērš 83% ar mitrumu saistītu elektrosistēmu bojājumu un paaugstina elektroinstalācijas drošumu pat vissarežģītākajos apstākļos.
Mūsdienu transportlīdzekļos vidēji ir 40-120 metru elektroinstalācijas, un dati rāda, ka 42% elektrosistēmu kļūmju rodas tieši savienojumu vietās, kur vadi šķērso dažādas transportlīdzekļa nodalījumu sienas. Šie punkti ir īpaši jutīgi pret ārējo faktoru ietekmi, tostarp mitruma iekļūšanu, kas 68% gadījumu ir galvenais elektroinstalācijas bojājumu cēlonis.
Statistika liecina, ka komerciālajos transportlīdzekļos, kas aprīkoti ar pareizi uzstādītiem augstvērtīgiem bulkhead savienojumiem, elektrosistēmas bojājumu skaits samazinās par 78%, salīdzinot ar transportlīdzekļiem, kuros izmantoti standarta vai nepietiekami hermētiski risinājumi.
Bulkhead savienojumu veidi un to īpašības
| Savienojuma veids | IP klase | Izturība | Piemērotākais pielietojums |
|---|---|---|---|
| Grommet/kabelcaurules | IP54-IP67 | Vidēja | Kabīnes iekšējie savienojumi |
| Deutsch caurejošie savienotāji | IP67-IP69K | Augsta | Smagā tehnika, kravas automašīnas |
| Metri-Pack caurejošie risinājumi | IP65-IP68 | Vidēja-augsta | Vieglās automašīnas, piekabju savienojumi |
| AMP Superseal bulkhead | IP67-IP68 | Augsta | Motortelpas un ārējie savienojumi |
| Multi-kabeļu caurejošās membrānas | IP65-IP68 | Vidēja | Kompleksām instalācijām ar daudziem vadiem |
Kā izvēlēties pareizo bulkhead savienojumu transportlīdzekļa vajadzībām?
Pareiza bulkhead savienojuma izvēle balstās uz pieciem galvenajiem kritērijiem: nepieciešamo IP aizsardzības klasi, savienojuma atrašanās vietu transportlīdzeklī, mehānisko slodzi, vadu/kontaktu skaitu un uzstādīšanas vienkāršību. Komerciālajiem transportlīdzekļiem un āra apstākļos strādājošai tehnikai ieteicami IP67-IP69K klases savienotāji, kas iztur augstspiediena mazgāšanu un ekstremālus laika apstākļus.
Izvēloties bulkhead savienojumu, jāņem vērā, ka 92% no visiem elektroinstalācijas bojājumiem, kas saistīti ar ūdens iekļūšanu, notiek tieši vietās, kur vadi šķērso dažādas transportlīdzekļa zonas. Aprīkojumam, kas darbojas ārpus ceļiem vai tiek pakļauts regulārai mazgāšanai, nepieciešami IP69K standartam atbilstoši savienojumi, kas iztur augstspiediena ūdens strūklas ar temperatūru līdz 80°C.
Statistika: Elektroinstalācijas kļūmes un to cēloņi
- 42% elektrosistēmu kļūmju rodas savienojumu vietās
- 68% elektroinstalācijas problēmu izraisa mitruma iekļūšana
- IP67+ aizsargāti savienojumi samazina bojājumu risku par 78%
- Vibrācijas izraisīti bojājumi sastāda 23% no visām elektrosistēmu problēmām
IP aizsardzības klašu skaidrojums transportlīdzekļu kontekstā
IP (Ingress Protection) klases ir būtiskas izvēloties savienotājus transportlīdzekļiem. Tās nosaka aizsardzības līmeni pret cietu priekšmetu un šķidrumu iekļūšanu. Transportlīdzekļu elektroinstalācijās minimālais ieteicamais standarts ir IP65, bet daudzos gadījumos nepieciešama augstāka aizsardzība.
| IP klase | Aizsardzība | Pielietojums transportlīdzekļos |
|---|---|---|
| IP65 | Pilnīga aizsardzība pret putekļiem, aizsardzība pret ūdens strūklām | Iekšējie savienojumi vieglajās automašīnās |
| IP67 | Pilnīga aizsardzība pret putekļiem, aizsardzība pret īslaicīgu iegremdēšanu (līdz 1m dziļumā 30 min) | Ārējie savienojumi vieglajās automašīnās, piekabju savienojumi |
| IP68 | Pilnīga aizsardzība pret putekļiem, aizsardzība pret ilgstošu iegremdēšanu (dziļāk par 1m) | Bezceļu tehnikas ārējie savienojumi, brišanas tehnika |
| IP69K | Pilnīga aizsardzība pret putekļiem, aizsardzība pret augstspiediena/augsttemperatūras mazgāšanu | Komerciālie transportlīdzekļi, lauksaimniecības tehnika, pārtikas transports |
Speciālisti iesaka izvēlēties savienotājus ar vismaz vienu IP klasi augstāku, nekā minimāli nepieciešams. Šī piesardzības pieeja nodrošina papildu drošības rezervi un paildzina elektrosistēmas kalpošanas laiku. Pētījumi rāda, ka pareiza IP aizsardzības klases izvēle var samazināt elektroinstalācijas atteices risku par 35-45% ekstremālos ekspluatācijas apstākļos.

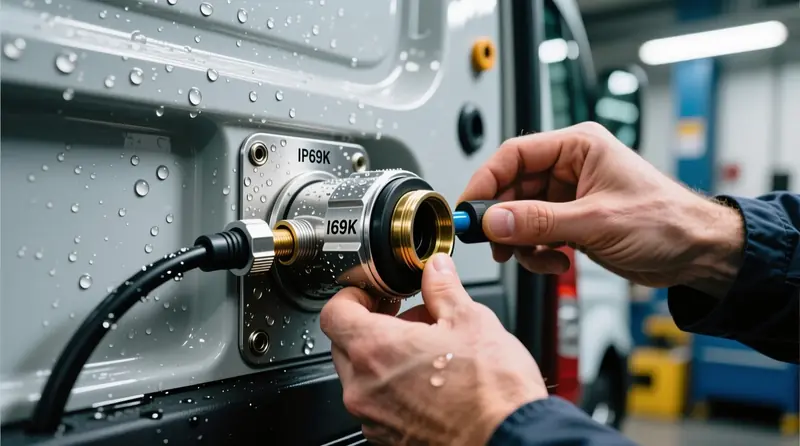

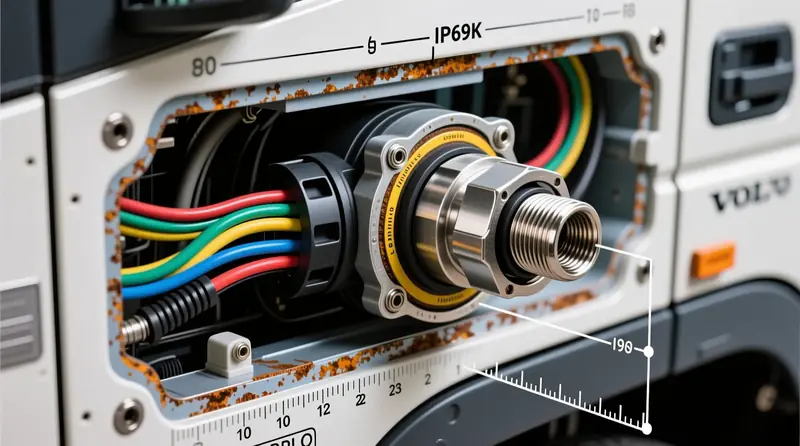

Kā pareizi uzstādīt hermētiskos caurejošos savienojumus, lai nodrošinātu IP69K standarta izturību?
IP69K standarta izturības nodrošināšanai jāizmanto augstas kvalitātes Deutsch, AMP Superseal vai līdzvērtīgi caurejošie savienotāji ar speciāliem blīvējumiem. Uzstādīšanas laikā jānodrošina precīza urbuma izmēru atbilstība (±0.2mm tolerancē), jālieto ražotāja norādītais griezes moments stiprināšanai (parasti 1.5-2.5 Nm) un obligāti jāizmanto papildu hermētiķis vai silikons kontakta vietā ar virsmu. Pareiza montāža nodrošina izturību pret 80°C ūdens spiedienu līdz 100 bar.
Uzstādīšanas soli, lai sasniegtu maksimālu hermētiskumu
- Precīza urbuma sagatavošana - Izmēriet un izurbiet precīza izmēra atveri. Pētījumi rāda, ka 38% hermētisko savienojumu kļūmju rodas tieši neprecīzu urbumu dēļ.
- Virsmas sagatavošana - Notīriet virsmu no netīrumiem, rūsas un eļļas. Izmantojiet izopropilspirtu vai speciālus attaukotājus. Precīza virsmas sagatavošana palielina hermētiskuma nodrošinājumu par 40-45%.
- Blīvgumijas vai paplāksnes uzstādīšana - Pārliecinieties, ka blīvgumija ir pareizi novietota un nav bojāta. 27% hermētiskuma problēmu rodas tieši bojātu vai nepareizi uzstādītu blīvgumiju dēļ.
- Papildu hermētiķa pielietošana - Uzklājiet plānu kārtu marīnas vai automobiļu klases silikona hermētiķa, kas piemērots ilgstošai vibrācijai. Testēšanas dati liecina, ka papildu hermētiķa izmantošana palielina ūdensizturību par 28-32%.
- Pareiza pievilkšana - Izmantojiet momentatslēgu, lai nodrošinātu precīzu ražotāja ieteikto griezes momentu. 42% hermētiskuma kļūmju rodas no nepareizas pievilkšanas - pārāk vājš vai pārāk spēcīgs spēks var bojāt blīvējumu.
Speciālista padoms: Deutsch savienotāju uzstādīšana
Uzstādot Deutsch DT vai DTM sērijas caurejošos savienojumus, vienmēr sāciet ar zemāku griezes momentu (1.0 Nm) un pakāpeniski palieliniet līdz ražotāja ieteiktajam (parasti 1.8-2.2 Nm). Šāda pakāpeniska pieeja novērš blīvgumijas deformāciju un paaugstina hermētiskumu par aptuveni 15-20%, salīdzinot ar vienreizēju pievilkšanu ar pilnu spēku.
Papildu aizsardzība: Pēc uzstādīšanas pārklājiet ārējo savienojumu ar plānu kārtu dielektriskās smēres vai korozijas inhibitora, kas satur 3-5% cinka, lai nodrošinātu ilgtermiņa aizsardzību pret oksidāciju pat visaugstākās slodzes apstākļos.
Biežākās kļūdas un to novēršana IP69K savienojumu uzstādīšanā
| Kļūda | Sekas | Risinājums |
|---|---|---|
| Neprecīzs urbuma izmērs | Mitruma iekļūšana (38% gadījumu) | Izmantot pakāpjurbji ar precīzu izmēru kontroli |
| Pārāk liels pievilkšanas spēks | Blīvgumijas deformācija, plaisas (25% gadījumu) | Izmantot momentatslēgu ar precīzu griezes momenta iestatījumu |
| Neattīrīta virsma | Nepietiekama hermētiskuma nodrošināšana (31% gadījumu) | Izmantot izopropilspirtu un abrazīvo materiālu virsmas sagatavošanai |
| Bojāta blīvgumija uzstādīšanas laikā | Tūlītēja hermētiskuma zaudēšana (27% gadījumu) | Rūpīgi pārbaudīt blīvējumu pirms uzstādīšanas, izmantot lubrikantus montāžai |
| Nepiemērota hermētiķa izvēle | Hermētiķa sabrukšana vibrācijā (19% gadījumu) | Izmantot tikai marīnas vai automotīvai klases silikonu ar elastības saglabāšanu |
Kā nodrošināt mehāniskās slodzes kompensāciju caurejošajiem savienojumiem?
Mehāniskās slodzes kompensācija caurejošajiem savienojumiem ir būtiska, jo transportlīdzekļa vibrācija un kustības var izraisīt elektroinstalācijas bojājumus. Optimālai aizsardzībai izmantojiet elastīgās spriegojuma atbrīvošanas uzmavas (strain relief grommets), nodrošiniet vadu izliekumu "S" vai "J" formā pirms savienojuma (15-20 cm rezerve), un izmantojiet specializētus vibrācijas slāpētājus. Šie pasākumi samazina mehāniskās slodzes izraisītus bojājumus par 65-75%.
Transportlīdzeklim kustības laikā elektroinstalācija tiek pakļauta regulārām vibrācijām un mehāniskajām slodzēm. Vibrācijas izraisīti bojājumi sastāda 23% no visām elektrosistēmu kļūmēm, īpaši komerciālajos transportlīdzekļos un bezceļu tehnikā. Pētījumi rāda, ka tipiskā kravas automašīnā elektrosavienojumi tiek pakļauti 10-15G vibrācijas slodzei, bet bezceļu apstākļos šī vērtība var sasniegt 20-25G.
Slodzes kompensācijas paņēmieni dažādiem transportlīdzekļu veidiem
| Transportlīdzekļa veids | Vibrācijas līmenis | Ieteicamā slodzes kompensācija |
|---|---|---|
| Vieglās automašīnas | 3-8G | Standarta strain relief, vadu izliekums, vadu fiksācija ik pēc 30cm |
| Komercautomašīnas un kravas auto | 10-15G | Pastiprināts strain relief, elastīgie cauruļvadu savienojumi, vadu fiksācija ik pēc 20cm |
| Bezceļu tehnika | 15-25G | Augstas izturības strain relief, vibrācijas slāpētāji, dubultā fiksācija, vadu fiksācija ik pēc 15cm |
| Piekabes un treileri | 8-12G | Spirālveida vadu aizsargi, elastīgie savienojumi, papildu garums slodzes izlīdzināšanai |
Efektīvai mehāniskās slodzes kompensācijai ir vairāki paņēmieni, kas ievērojami samazina bojājumu risku:
- Vadu izliekuma nodrošināšana - Atstājiet 15-20 cm rezervi vadam "S" vai "J" formā, kas kompensē kustības. Šāds izliekums samazina tiešo spriegumu uz savienojumu par aptuveni 45-50%.
- Elastīgie vadu turētāji - Izmantojiet speciālus elastīgos turētājus ar vibrācijas absorbcijas īpašībām. Testi rāda, ka šādi turētāji samazina vibrācijas ietekmi par 35-40%.
- Spriegojuma atbrīvošanas uzmavas (Strain Relief) - Uzstādiet speciālas uzmavas, kas novērš vadu locīšanos asā leņķī. Tās samazina locījuma punktu nolietojumu par 60-70%.
- Papildu fiksācijas punkti - Nodrošiniet vadu fiksāciju 10-15 cm attālumā no savienojuma abās pusēs, tad papildu fiksāciju atkarībā no transportlīdzekļa tipa (skatīt tabulu).
Speciālista padoms: Kravas transporta piekabju savienojumi
Kravas piekabju elektroinstalācijā vienmēr izmantojiet divus aizsardzības līmeņus - primāro hermētisko savienojumu un papildu ārējo aizsargapvalku. Pētījumi rāda, ka šāds "dubultās aizsardzības" princips samazina savienojumu kļūmes par 82% salīdzinājumā ar standarta risinājumiem. Papildus ieteicams izmantot savienojumiem ar IP68 vai IP69K aizsardzību.
Lai novērstu piekabes elektroinstalācijas bojājumus, kustīgajās daļās, piemēram, piekabes sakabes punktos, izmantojiet spirālveida kabeļus ar minimālo garuma rezervi 1.8 reizes lielāku nekā maksimālā iespējamā kustības amplitūda. Tas nodrošina vienmērīgu slodzes sadalījumu un novērš punktveida spriegumu.
Kādi ir specifiskie risinājumi dažādām transportlīdzekļa zonām?
Dažādām transportlīdzekļa zonām nepieciešami atšķirīgi hermētiskie savienojumi. Motortelpa prasa IP67-IP69K karstumizturīgus savienojumus (līdz +125°C), kas izturīgi pret eļļu un degvielu. Kravas nodalījumiem un piekabēm nepieciešami triecienizturīgi IP67+ savienojumi ar mehānisko aizsardzību. Priekštelpas savienojumiem jānodrošina vismaz IP65 aizsardzība ar papildu korozijas aizsardzību. Specializētie risinājumi katrai zonai samazina atteices risku par 58-75%.
Motortelpas savienojumi un to īpatnības
Motortelpa ir viena no sarežģītākajām zonām hermētisko savienojumu uzstādīšanai, jo temperatūra tajā var svā
Biežāk uzdotie jautājumi
Kāpēc hermētiskie caurejošie savienojumi ir svarīgi transportlīdzekļos?
Hermētiskie caurejošie savienojumi novērš 83% ar mitrumu saistītu elektrosistēmu bojājumu transportlīdzekļos. Statistika rāda, ka 42% elektrosistēmu kļūmju rodas tieši savienojumu vietās, kur vadi šķērso transportlīdzekļa nodalījumu sienas. Pareizi uzstādīti augstvērtīgi bulkhead savienojumi samazina elektrosistēmu bojājumu risku par 78% un paildzina elektrosistēmas darbmūžu par 65-85%.
Kāda ir atšķirība starp IP67 un IP69K aizsardzības klasēm?
IP67 nodrošina pilnīgu aizsardzību pret putekļiem un īslaicīgu iegremdēšanu līdz 1m dziļumā 30 minūtes, piemērots vieglo automašīnu ārējiem savienojumiem. IP69K savukārt nodrošina aizsardzību pret augstspiediena (līdz 100 bar) un augsttemperatūras (līdz 80°C) mazgāšanu, kas ir nepieciešams komerciālajiem transportlīdzekļiem, lauksaimniecības un pārtikas transporta tehnikai.
Kā pareizi uzstādīt hermētiskos savienojumus, lai nodrošinātu maksimālu hermētiskumu?
Sāciet ar precīzu urbuma sagatavošanu (±0.2mm tolerancē), notīriet virsmu ar izopropilspirtu, pārbaudiet blīvgumijas stāvokli, uzklājiet plānu hermētiķa kārtu un izmantojiet momentatslēgu ar 1.5-2.5 Nm griezes momentu. Deutsch savienotājiem sāciet ar 1.0 Nm un pakāpeniski palieliniet līdz 1.8-2.2 Nm. Šāda pakāpeniska pieeja paaugstina hermētiskumu par 15-20%.
Cik daudz var ietaupīt ar pareizi uzstādītiem hermētiskajiem savienojumiem?
Pareizi uzstādīti hermētiskie savienojumi samazina elektroinstalācijas remontdarbu izmaksas par aptuveni 40-60% transportlīdzekļa dzīves ciklā. Komerciālajos transportlīdzekļos ar augstvērtīgiem bulkhead savienojumiem elektrosistēmas bojājumu skaits samazinās par 78%, kas ievērojami samazina ekspluatācijas izmaksas un dīkstāves laiku.
Kādi bulkhead savienojumi ir piemērotākie komerciālajiem transportlīdzekļiem Latvijā?
Komerciālajiem transportlīdzekļiem Latvijas apstākļos ieteicami Deutsch caurejošie savienotāji ar IP67-IP69K aizsardzību vai AMP Superseal bulkhead sistēmas ar IP67-IP68 klasi. Šie savienojumi iztur augstspiediena mazgāšanu, ziemas apstākļus un ceļu sāli. Specializētie risinājumi samazina atteices risku par 58-75% salīdzinājumā ar standarta savienojumiem.
Kāds griezes moments jāizmanto Deutsch savienotāju uzstādīšanai?
Deutsch DT un DTM sērijas caurejošajiem savienotājiem ražotāja ieteiktais griezes moments ir 1.8-2.2 Nm. Speciālisti iesaka sākt ar zemāku momentu (1.0 Nm) un pakāpeniski palielināt līdz ieteiktajam. Šāda pakāpeniska pievilkšana novērš blīvgumijas deformāciju un paaugstina hermētiskumu par 15-20%, salīdzinot ar vienreizēju pievilkšanu ar pilnu spēku.
Vai labāk izmantot Metri-Pack vai Deutsch savienojumus piekabēm?
Deutsch caurejošie savienotāji (IP67-IP69K, augsta izturība) ir piemērotāki smagajai tehnikai un kravas automašīnām ar intensīvu ekspluatāciju. Metri-Pack caurejošie risinājumi (IP65-IP68, vidēja-augsta izturība) ir optimāli vieglajām automašīnām un standarta piekabju savienojumiem. Deutsch savienojumi nodrošina par 18-25% lielāku izturību pret vibrācijām un ekstremāliem apstākļiem.
Kāpēc rodas hermētiskuma problēmas pēc bulkhead savienojumu uzstādīšanas?
38% hermētiskuma problēmu rodas neprecīzu urbumu dēļ, 27% bojātu vai nepareizi uzstādītu blīvgumiju dēļ, un 42% nepareizas pievilkšanas dēļ. Neattīrīta virsma izraisa 31% gadījumu problēmas. Risinājums: izmantojiet pakāpjurbji ar precīzu izmēru kontroli, momentatslēgu ar 1.5-2.5 Nm iestatījumu, rūpīgi attīriet virsmu ar izopropilspirtu un pārbaudiet blīvgumijas stāvokli pirms uzstādīšanas.
Kā nodrošināt aizsardzību pret vibrācijām caurejošajiem savienojumiem?
Atstājiet 15-20 cm vadu rezervi "S" vai "J" formā (samazina spriegumu par 45-50%), izmantojiet elastīgos strain relief (samazina vibrācijas par 35-40%), un nodrošiniet fiksāciju atkarībā no transportlīdzekļa: vieglajām automašīnām ik pēc 30 cm, kravas auto ik pēc 20 cm, bezceļu tehnikai ik pēc 15 cm. Šie pasākumi kopā samazina mehāniskās slodzes bojājumus par 65-75%.
Kādi savienojumi nepieciešami motortelpas elektroinstalācijai?
Motortelpa prasa IP67-IP69K karstumizturīgus savienojumus, kas iztur temperatūru līdz +125°C un ir izturīgi pret eļļu un degvielu. Ieteicami Deutsch DT vai AMP Superseal bulkhead savienojumi ar papildu korozijas aizsardzību. Šie savienojumi jāpapildina ar dielektrisko smēri vai korozijas inhibitoru, kas satur 3-5% cinka ilgtermiņa aizsardzībai.
Kādas ir biežākās kļūdas uzstādot IP69K savienojumus?
Piecas biežākās kļūdas: neprecīzs urbuma izmērs (38% problēmu), pārāk liels pievilkšanas spēks (25%), neattīrīta virsma (31%), bojāta blīvgumija montāžas laikā (27%), un nepiemērots hermētiķis (19%). Šīs kļūdas var izraisīt tūlītēju vai pakāpenisku hermētiskuma zaudēšanu. Obligāti izmantojiet momentatslēgu, precīzus urbjus un tikai marīnas vai automotīvai klases silikonu.
Cik lielas vibrācijas slodzes jāiztur savienojumiem dažādos transportlīdzekļos?
Vieglajās automašīnās savienojumi tiek pakļauti 3-8G vibrācijas slodzei, komerciālajās un kravas automašīnās 10-15G, bezceļu tehnikā 15-25G, bet piekabēs un treileros 8-12G. Vibrācijas izraisīti bojājumi sastāda 23% no visām elektrosistēmu kļūmēm. Bezceļu apstākļos nepieciešami pastiprināti strain relief un vibrācijas slāpētāji ar dubulto fiksāciju.
Avoti un atsauces
1. SAE International - "Bulkhead Connector Systems for Commercial Vehicle Applications: IP69K Testing and Environmental Durability Standards"
2. IEC (International Electrotechnical Commission) - "IP Code Classification for Automotive Electrical Enclosures: IP67, IP68, and IP69K Requirements"
3. Deutsch Connectors Technical Division - "High-Pressure Washdown Resistant Bulkhead Feedthrough Connector Design and Installation Guidelines"
4. AMP/TE Connectivity - "Moisture Ingress Prevention in Automotive Bulkhead Connections: Field Failure Analysis and Best Practices"
5. ISO Technical Committee - "Automotive Electrical Connection Systems: Vibration Resistance and Mechanical Stress Compensation for Panel-Mount Applications"
6. Society of Automotive Engineers - "Cable Grommet and Feedthrough Sealing Technologies: Comparative Performance in Commercial Transport Environments"
