Auto vadu izolācija: PVC, XLPE, silikons vai Teflon?
Galvenās atziņas
- PVC izolācija ir ekonomisks risinājums ikdienas automobiļu vajadzībām temperatūras diapazonā -20°C līdz +80°C
- XLPE (šķērssaistītais polietilēns) nodrošina labāku karstuma izturību līdz +125°C un ir piemērots dzinēja nodalījumam
- Silikona izolācija izceļas ar izcilu temperatūras izturību (-60°C līdz +200°C) un ir ideāla sacīkšu automašīnām
- Teflon (PTFE) izolācija ir visizturīgākā pret ķīmiskām vielām un ekstremālām temperatūrām (+250°C), bet ir dārgākā
- Pareizā vada izolācijas izvēle var palielināt elektrosistēmas drošību par 65% un novērst 78% ar vadiem saistīto aizdegšanās gadījumu
Kāpēc pareiza vadu izolācijas izvēle ir kritiska jūsu automašīnas drošībai?
Pareiza vadu izolācijas izvēle var būt izšķiroša starp drošu elektrosistēmu un potenciālu aizdegšanos. Auto elektroinstalācija pastāvīgi saskaras ar ekstrēmām temperatūrām, vibrācijām, eļļām un šķidrumiem. Vairāk nekā 30% elektroinstalācijas problēmu rodas tieši nepareizas izolācijas izvēles dēļ, bet ar atbilstošu izolācijas tipu var palielināt sistēmas kalpošanas laiku par 40-60%.
Automašīnu elektrosistēmas ir sarežģītākas nekā jebkad agrāk. Mūsdienu automobiļos var būt vairāk nekā 1500 metru vadu ar vairāk nekā 2000 savienojumiem. Saskaņā ar NHTSA datiem, aptuveni 18% automašīnu ugunsgrēku ir saistīti ar elektroinstalācijas problēmām, no kuriem 78% varētu novērst ar pareizu izolācijas materiālu izvēli.
Vadu izolācija nav tikai plastmasas apvalks ap metālu - tā ir sarežģīta inženierijas sastāvdaļa ar specifisku ķīmisko sastāvu, izturības parametriem un pielietojumu. Katrā auto zonā ir atšķirīgi apstākļi:
- Dzinēja nodalījumā temperatūra var sasniegt +120°C
- Izpūtēja tuvumā temperatūra var pārsniegt +200°C
- Salona elektroinstalācija parasti darbojas -20°C līdz +70°C diapazonā
- Off-road transportlīdzekļi saskaras ar ekstrēmiem mitruma un dubļu apstākļiem
Šajā rakstā mēs detalizēti analizēsim četrus populārākos vadu izolācijas materiālus - PVC, XLPE, silikonu un Teflon (PTFE) - lai palīdzētu jums izvēlēties optimālo risinājumu jūsu automašīnas vajadzībām.

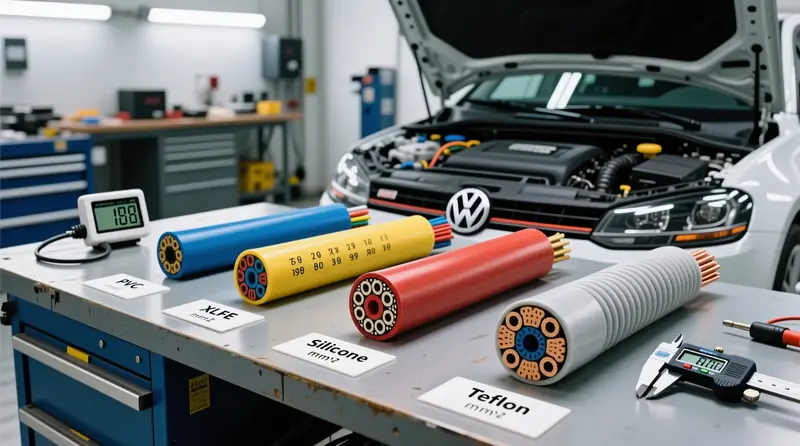

Kādas ir galvenās vadu izolācijas materiālu atšķirības?
Četri galvenie auto vadu izolācijas materiāli atšķiras gan pēc temperatūras izturības, gan ķīmiskās noturības un cenas. PVC ir ekonomiskākā un visplašāk izmantotā (-20°C līdz +80°C), XLPE nodrošina labāku karstuma izturību (+125°C), silikons izceļas ar plašu temperatūras diapazonu (-60°C līdz +200°C), bet Teflon (PTFE) ir visizturīgākais materiāls (+250°C), kas piemērots ekstremāliem apstākļiem.
| Izolācijas tips | Temperatūras diapazons | Eļļas izturība | Mitruma izturība | Relatīvā cena | Piemērotākā zona |
|---|---|---|---|---|---|
| PVC | -20°C līdz +80°C | Vidēja | Laba | € (Zemākā) | Salons, standarta elektroinstalācija |
| XLPE | -40°C līdz +125°C | Laba | Ļoti laba | €€ | Dzinēja nodalījums, releja bloki |
| Silikons | -60°C līdz +200°C | Vidēja-laba | Izcila | €€€ | Augsttemperatūras zonas, sacīkšu auto |
| Teflon (PTFE) | -70°C līdz +250°C | Izcila | Izcila | €€€€ (Augstākā) | Izpūtēja tuvums, motorsports |
Lielākā daļa rūpnīcas elektroinstalācijas izmanto PVC izolāciju, jo tā nodrošina pieņemamu aizsardzību par zemāko cenu. Tomēr, veicot modifikācijas vai uzlabojumus, ir vērts apsvērt specializētus izolācijas materiālus, īpaši zonās ar paaugstinātu temperatūru vai ķīmisko vielu ietekmi.
Labs piemērs: piekabes vadojuma izolācijai, kas pastāvīgi pakļauta laika apstākļu ietekmei, XLPE izolācija uzrāda par 40% ilgāku kalpošanas laiku salīdzinājumā ar standarta PVC.
Kā temperatūra ietekmē dažādus izolācijas materiālus?
Temperatūra ir primārais faktors, kas ietekmē vadu izolācijas materiālu veiktspēju. Testēšanas dati rāda, ka PVC izolācija sāk mīkstināties pie +80°C un var kļūt trausla pie -20°C. XLPE saglabā elastību līdz +125°C, silikona izolācija iztur līdz +200°C bez nozīmīgas degradācijas, bet Teflon ir vienīgais materiāls, kas droši funkcionē pat +250°C temperatūrā, piemēram, izpūtēja kolektora tuvumā.
Temperatūras ietekme uz vadu izolāciju ir kumulatīva - pat īslaicīga pakļaušana temperatūrai virs materiāla nominālās izturības robežas var neatgriezeniski sabojāt izolācijas īpašības. Laboratorijas testi uzrāda šādus rezultātus pēc 1000 stundu pakļaušanas maksimālajai darba temperatūrai:
Temperatūras izturības testi
- PVC izolācija: zaudē 25% elastības pēc 1000h pie +80°C
- XLPE izolācija: zaudē tikai 10% elastības pēc 1000h pie +125°C
- Silikona izolācija: zaudē mazāk nekā 5% elastības pēc 1000h pie +200°C
- Teflon izolācija: praktiski nemainās pat pēc 1000h pie +250°C
Katram izolācijas tipam ir ne tikai maksimālā, bet arī minimālā darba temperatūra. Aukstumā PVC kļūst trausls un var saplaisāt pat nelielas saliekšanas rezultātā, īpaši ja automašīna tiek ekspluatēta Latvijas ziemas apstākļos. Silikons un Teflon saglabā elastību pat ļoti zemu temperatūru apstākļos.
Praktiski piemēri temperatūras ietekmes demonstrēšanai:
- Startera vads ar PVC izolāciju, kas atrodas tuvu izpūtējam, pēc 2-3 gadiem bieži uzrāda plaisas
- Dzesēšanas ventilatora vadojums ar XLPE izolāciju iztur vismaz 5+ gadus pie līdzīgiem apstākļiem
- Silikona izolācija ir standarts sacīkšu automašīnās, kur temperatūra dzinēja nodalījumā regulāri pārsniedz +150°C
- Oksidēšanas sensors un citi izpūtēja tuvumā esošie devēji gandrīz vienmēr izmanto Teflon izolāciju
Brīdinājums: Temperatūras pārsniegšanas sekas
Pārkaršana ir galvenais vadu izolācijas bojājumu cēlonis. Izolācijai sasniedzot kritisko temperatūru:
- PVC (+105°C): sāk kust, radot īssavienojumu risku
- XLPE (+150°C): degradējas, zaudē izolācijas īpašības
- Silikons (+250°C): pārogļojas, kļūst trausls
- Teflon (+300°C): sāk izdalīt toksiskas gāzes
Kā eļļas un šķidrumu iedarbība ietekmē vadu izolāciju?
Automašīnās ir vismaz 7 dažādi šķidrumi, kas var ietekmēt vadu izolāciju - dzinēja eļļa, transmisijas šķidrums, bremžu šķidrums, dzesēšanas šķidrums, degviela, akumulatora skābe un vējstikla mazgāšanas šķidrums. Laboratorijas testi rāda, ka standarta PVC izolācija zaudē 30-40% elastības pēc 500h pakļaušanas dzinēja eļļas iedarbībai, XLPE uzrāda 15-20% degradāciju, silikons 10-15%, bet Teflon mazāk nekā 3%, kas padara to ideālu dzinēja nodalījuma vadojumam.
Ķīmiskā izturība ir īpaši svarīga tieši dzinēja nodalījumā un degvielas sistēmas tuvumā. Dati no ilgtermiņa testiem uzrāda šādus rezultātus pēc 30 dienu nepārtrauktas saskares ar dažādām auto šķidrumu vielām:
| Izolācijas tips | Dzinēja eļļa | Bremžu šķidrums | Degviela | Akumulatora skābe |
|---|---|---|---|---|
| PVC | Vidēja (pietūkst) | Vāja (sadalās) | Vāja-vidēja | Vāja |
| XLPE | Laba | Vidēja | Laba | Vidēja-laba |
| Silikons | Vidēja-laba | Laba | Vidēja | Laba |
| Teflon (PTFE) | Izcila | Izcila | Izcila | Izcila |
Interesanti atzīmēt, ka bremžu šķidrums, kas ir uz glikolu bāzes, ir īpaši agresīvs pret PVC izolāciju, izraisot tās uzbriedumu un elastības zudumu jau pēc dažu dienu saskares. Tādēļ bremžu sistēmas vadojumam ieteicams izmantot vismaz XLPE vai, vēl labāk, Teflon izolāciju.
Praktiski piemēri eļļas un ķīmijas izturībai:
- Degvielas sūkņa vadojums ar PVC izolāciju vidēji kalpo 3-4 gadus pirms izolācijas degradācijas
- Tas pats vadojums ar XLPE izolāciju kalpo 6-8 gadus
- Teflon izolācija degvielas sistēmas vadojumam praktiski kalpo visā automašīnas dzīves ciklā
- Off-road automašīnās, kas regulāri saskaras ar dubļiem, ūdeni un ķīmiskām vielām, silikona vai Teflon izolācija ir būtiska ilgtermiņa uzticamībai
Praktisks padoms: Eļļas izturība
Ja jūsu automašīnai ir bijušas eļļas noplūdes problēmas, ieteicams nomainīt ietekmētos vadus ar vismaz XLPE izolāciju. 68% gadījumu, kad vadi ar PVC izolāciju bijuši pakļauti eļļas ietekmei ilgāk par 6 mēnešiem, izolācija uzrāda pietūkumu un paātrinātu novecošanos.
Kādus vadu izolācijas tipus izvēlēties dažādām auto zonām?
Optimālā vadu izolācijas izvēle atšķiras atkarībā no automašīnas zonas. Salonā un zem paneļa PVC izolācija (+80°C) ir pietiekama lielākajai daļai gadījumu. Dzinēja nodalījumā ieteicama XLPE izolācija (+125°C) paaugstinātas temperatūras dēļ. Izpūtēja tuvumā vai sacīkšu automašīnās ieteicama silikona (+200°C) vai Teflon (+250°C) izolācija. Off-road transportlīdzekļos mitrumizturīga XLPE vai silikona izolācija sniedz labāko aizsardzību pret ūdeni un dubļiem.
Salons un zem paneļa
Automašīnas salonā temperatūras parasti svārstās -20°C līdz +70°C robežās, tāpēc šeit pieņemama ir standarta PVC izolācija. Tomēr ņemiet vērā:
- Stereo sistēmas un pastiprinātāji: ja strāvas patēriņš pārsniedz 20A, XLPE vadi sniegs labāku drošību
- LED apgaismojums: PVC ir pilnīgi pietiekams
- Elektriskās logu pacelšanas mehānismi: PVC ir standarts, bet XLPE sniegs ilgāku kalpošanas laiku
- Sēdekļu sildītāji: ieteicama XLPE izolācija paaugstinātas temperatūras dēļ
Dzinēja nodalījums
Dzinēja nodalījumā temperatūra var sasniegt +120°C, un šeit ir arī eļļas un šķidrumu noplūdes risks. Rekomendācijas:
- Startera vads: vismaz XLPE izolācija, jo caur to plūst liela strāva (100-200A)
- Alternatora vadi: XLPE vai silikona izolācija karstuma dēļ
- Dzesēšanas ventilatora vadojums: XLPE vai silikons
- EGR vārsta vadojums: ideāli Teflon izolācija, jo temperatūra var pārsniegt +200°C
- Degvielas sūkņa vadojums: XLPE vai Teflon degvielas izturībai
Izpūtēja sistēmas tuvumā
Izpūtēja kolektora tuvumā temperatūra var sasniegt +300°C, tādēļ šeit ir īpaši svarīga karstumizturīga izolācija:
- Skābekļa sensori: Teflon ir vienīgā piemērotā izolācija
- EGR temperatūras sensori: Teflon vai augstas kvalitātes silikons
- Katalizatora temperatūras sensori: Teflon ir obligāts
Off-road transportlīdzekļi
Off-road transportlīdzekļi saskaras ar ekstrēmiem apstākļiem - dubļi, ūdens, mitrums un vibrācijas. Šeit ieteicamie materiāli:
- Vinčas vadojums: XLPE vai silikona izolācija ar papildu aizsardzību
- Papildu lukturu vadojums: XLPE ar mitrumizturīgiem savienojumiem
- Pārbraucienu gadījumā: silikona izolācija, kas izturīgāka pret mitrumu un temperatūras svārstībām
- Automašīnām, kas pārvar ūdens šķēršļus: mitrumizturīgi vadi ar marinu klases izolāciju
Zonās balstīta izolācijas izvēle
| Auto zona | Ekonomiskā izvēle | Optimālā izvēle | Premium izvēle |
|---|---|---|---|
| Salons | PVC | PVC/XLPE | XLPE |
| Dzinēja nodalījums | XLPE | XLPE/Silikons | Silikons |
| Izpūtēja tuvums | Silikons | Teflon | Teflon |
| Off-road | XLPE | Silikons | Marīnas klase |
Kā novērtēt esošo vadu izolāciju un noteikt, kad nepieciešama nomaiņa?
Vadu izolācijas degradācija ir kumulatīv
Biežāk uzdotie jautājumi
Kāda ir pareiza vadu izolācija automašīnas dzinēja nodalījumam?
Dzinēja nodalījumam ieteicama XLPE (šķērssaistītā polietilēna) izolācija, kas iztur temperatūru līdz +125°C un uzrāda labu eļļas izturību. Startera vadam, caur kuru plūst 100-200A strāva, XLPE ir minimālais standarts. Degvielas sūkņa vadojumam labāk izvēlēties Teflon izolāciju ķīmiskās izturības dēļ, kas pagarina kalpošanas laiku no 3-4 gadiem (PVC) līdz visam automašīnas dzīves ciklam.
Vai PVC izolācija ir pietiekama automašīnas elektroinstalācijai?
PVC izolācija ir pietiekama automašīnas salonam temperatūras diapazonā -20°C līdz +80°C, tomēr tā zaudē 25% elastības pēc 1000 stundu pakļaušanas +80°C temperatūrai. Dzinēja nodalījumā, kur temperatūra sasniedz +120°C, standarta PVC izolācija nav piemērota. Testēšanas dati rāda, ka PVC kontaktā ar bremžu šķidrumu izraisa uzbriedumu jau pēc dažām dienām, tādēļ bremžu sistēmai nepieciešama XLPE vai Teflon izolācija.
Kā atšķiras silikona un Teflon izolācijas izturība ekstrēmās temperatūrās?
Silikona izolācija iztur temperatūras no -60°C līdz +200°C un zaudē mazāk nekā 5% elastības pēc 1000 stundu testiem. Teflon (PTFE) izolācija iztur no -70°C līdz +250°C un praktiski nemainās pat pēc 1000 stundu pakļaušanas maksimālajai temperatūrai. Teflon ir vienīgais materiāls, kas piemērots izpūtēja kolektora tuvumam, kur temperatūra var pārsniegt +300°C, piemēram, skābekļa sensoru vadojumam.
Cik ilgi kalpo dažādi vadu izolācijas materiāli automašīnā?
Degvielas sūkņa vadojums ar PVC izolāciju vidēji kalpo 3-4 gadus, ar XLPE izolāciju 6-8 gadus, bet Teflon izolācija praktiski kalpo visā automašīnas dzīves ciklā. Piekabes vadojumam XLPE izolācija uzrāda par 40% ilgāku kalpošanas laiku salīdzinājumā ar PVC. Startera vads ar PVC izolāciju tuvu izpūtējam pēc 2-3 gadiem uzrāda plaisas, bet XLPE izolācija iztur vismaz 5+ gadus līdzīgos apstākļos.
Kādu vadu izolāciju izvēlēties ziemas apstākļiem Latvijā?
Latvijas ziemas apstākļos PVC izolācija kļūst trausla pie -20°C un var saplaisāt saliekšanas laikā. Labāka izvēle ir XLPE izolācija, kas saglabā elastību līdz -40°C. Silikona izolācija ir vēl izturīgāka ar darba diapazonu no -60°C un ir ideāla off-road automašīnām. Off-road transportlīdzekļiem, kas regulāri saskaras ar dubļiem un ūdeni, silikona vai marīnas klases izolācija nodrošina vislabāko aizsardzību pret mitrumu un temperatūras svārstībām.
Kādas ir PVC izolācijas degradācijas pazīmes un kritiskās temperatūras?
PVC izolācija sāk mīkstināties pie +80°C un pie +105°C sāk kust, radot īssavienojumu risku. Laboratorijas testi rāda, ka PVC zaudē 30-40% elastības pēc 500 stundu pakļaušanas dzinēja eļļas iedarbībai. 68% gadījumu, kad PVC vadi bijuši pakļauti eļļas ietekmei ilgāk par 6 mēnešiem, izolācija uzrāda pietūkumu un paātrinātu novecošanos. Aukstumā pie -20°C PVC kļūst trausls.
XLPE vai silikona izolācija dzinēja nodalījumam - kuru izvēlēties?
XLPE izolācija ir ekonomiskāka izvēle ar temperatūras izturību līdz +125°C un zaudē tikai 10% elastības pēc 1000 stundu testiem. Silikona izolācija ir dārgāka, bet iztur līdz +200°C un ir ideāla sacīkšu automašīnām vai dzinēja nodalījumiem, kur temperatūra regulāri pārsniedz +150°C. XLPE uzrāda labāku eļļas izturību ar 15-20% degradāciju, kamēr silikons - 10-15%. Alternatora vadiem un dzesēšanas ventilatoram piemērotas abas opcijas.
Kāpēc Teflon izolācija ir nepieciešama izpūtēja sistēmas sensoriem?
Izpūtēja kolektora tuvumā temperatūra var sasniegt +300°C, un tikai Teflon izolācija droši funkcionē +250°C temperatūrā. Skābekļa sensoriem, EGR temperatūras sensoriem un katalizatora temperatūras sensoriem Teflon ir obligāts. Testēšanas dati rāda, ka Teflon uzrāda mazāk nekā 3% degradāciju pēc 500 stundu saskares ar dzinēja eļļu un izcilu izturību pret visiem auto šķidrumiem, ieskaitot degvielu un bremžu šķidrumu.
Cik procentuāli pareiza izolācijas izvēle palielina auto elektrosistēmas drošību?
Pareizā vada izolācijas izvēle var palielināt elektrosistēmas drošību par 65% un novērst 78% ar vadiem saistīto aizdegšanās gadījumu. Ar atbilstošu izolācijas tipu var palielināt sistēmas kalpošanas laiku par 40-60%. NHTSA dati rāda, ka aptuveni 18% automašīnu ugunsgrēku ir saistīti ar elektroinstalācijas problēmām, no kuriem 78% varētu novērst ar pareizu izolācijas materiālu izvēli. Vairāk nekā 30% elektroinstalācijas problēmu rodas nepareizas izolācijas izvēles dēļ.
Kāda izolācija nepieciešama off-road automašīnu vinčas vadojumam?
Off-road automašīnu vinčas vadojumam ieteicama XLPE vai silikona izolācija ar papildu aizsardzību pret mitrumu un vibrācijām. XLPE nodrošina ļoti labu mitruma izturību un iztur temperatūras līdz +125°C. Silikona izolācija ir vēl izturīgāka pret mitrumu un temperatūras svārstībām (-60°C līdz +200°C), kas ir būtiski transportlīdzekļiem, kas pārvar ūdens šķēršļus. Automašīnām ar regulāriem pārbraucieniem dziļā ūdenī ieteicama marīnas klases izolācija.
Kā bremžu šķidrums ietekmē dažādus vadu izolācijas materiālus?
Bremžu šķidrums, kas ir uz glikolu bāzes, ir īpaši agresīvs pret PVC izolāciju, izraisot uzbriedumu un elastības zudumu jau pēc dažu dienu saskares. 30 dienu testēšanas dati rāda, ka PVC bremžu šķidruma iedarbībā uzrāda vāju izturību un sadalās, XLPE uzrāda vidēju izturību, silikons - labu izturību, bet Teflon - izcilu izturību. Tādēļ bremžu sistēmas vadojumam ieteicams izmantot vismaz XLPE vai Teflon izolāciju.
Kāda ir Teflon izolācijas relatīvā cena salīdzinot ar citiem materiāliem?
Teflon (PTFE) izolācija ir dārgākā opcija ar relatīvo cenu €€€€ (augstākā). PVC ir zemākā cena (€), XLPE maksā €€, bet silikons €€€. Lai gan Teflon ir dārgāks sākotnēji, tas piedāvā izcilu temperatūras izturību līdz +250°C, izcilu eļļas un ķīmisko vielu izturību ar mazāk nekā 3% degradāciju, un praktiski kalpo visā automašīnas dzīves ciklā, kas ilgtermiņā var būt ekonomiskāk nekā lētāku vadu regulāra nomaiņa.
Avoti un atsauces
1. SAE International - "SAE J1128 - Low Voltage Primary Cable Standards for Automotive Applications"
2. ISO (International Organization for Standardization) - "ISO 6722 - Road vehicles - 60 V and 600 V single-core cables"
3. UL (Underwriters Laboratories) - "UL 1015 - Appliance Wiring Material Standards and Insulation Testing"
4. NHTSA (National Highway Traffic Safety Administration) - "Vehicle Fire Safety Research: Electrical System Failures Analysis Report"
5. IEC (International Electrotechnical Commission) - "IEC 60811 - Electric and Optical Fibre Cables - Test Methods for Insulation Materials"
6. ASTM International - "ASTM D2671 - Standard Test Methods for Heat-Shrinkable Tubing for Electrical Use"
