Auto elektrodrošība: pārkaršanas diagnostika ar termokameru
Galvenās atziņas
Automašīnu elektroinstalācijas pārkaršanas problēmas izraisa 37% visu auto ugunsgrēku, taču 89% no tiem var novērst ar pareizu diagnostiku.
- Termokamera atklāj pārkaršanas punktus 3-5 reizes ātrāk nekā vizuāla pārbaude
- Multimetrs ļauj identificēt pretestības novirzes, kas par 30% pārsniedz normu
- Regulāra drošinātāju un releju kontaktu pārbaude samazina ugunsgrēka risku par 78%
- Akumulatora spaiļu un jaudas vadu savienojumu problēmas izraisa 42% elektroinstalācijas pārkaršanas gadījumu
Kā efektīvi identificēt elektroinstalācijas pārkaršanas riskus automašīnā?
Automašīnas elektroinstalācijas pārkaršanas punktu identificēšanai nepieciešama sistemātiska pieeja, izmantojot termokameru un multimetru. Vispirms veiciet vizuālu pārbaudi, meklējot oksidācijas pazīmes, pēc tam izmantojiet termokameru, lai atklātu neredzamās karstās zonas. Mēriet sprieguma kritumu ar multimetru, pievēršot uzmanību akumulatora spailēm, drošinātāju blokiem, un jaudas vadu savienojumiem, kas ir biežākie problēmu avoti.
Statistika rāda, ka 37% visu automašīnu ugunsgrēku ir saistīti ar elektrosistēmas problēmām, un vairāk nekā 65% no tiem sākas tieši savienojumu pārkaršanas dēļ. CSDD dati liecina, ka pēdējo 5 gadu laikā Latvijā reģistrēti vidēji 320 automašīnu ugunsgrēki gadā, no kuriem 118 ir saistīti ar elektroinstalācijas problēmām.
Pārkaršanas riska zonas automašīnā
Auto elektrosistēma sastāv no vairāk nekā 200 dažādiem savienojumiem, taču 5 kritiskie savienojumu punkti rada 83% visu pārkaršanas gadījumu:
| Savienojuma punkts | Pārkaršanas risks (%) | Iemesli |
|---|---|---|
| Akumulatora spailes | 28% | Korozija, vaļīgi savienojumi |
| Drošinātāju bloks | 24% | Neatbilstoši nomināli, oksidācija |
| Startera motora savienojumi | 17% | Augsta strāvas slodze, vibrācijas |
| Ģeneratora savienojumi | 9% | Nepārtraukta slodze, karstums |
| Releju kontakti | 5% | Dzirksteļošana, oksidācija |
Izmantojot termokameru, iespējams atklāt temperatūras starpību līdz pat 0.1°C, kas ļauj identificēt problēmas jau agrīnā stadijā, pirms tās izraisa nopietnus bojājumus. Transportlīdzekļos, kas vecāki par 10 gadiem, pārkaršanas risks pieaug par 47% salīdzinājumā ar jaunākiem modeļiem.
Praktisks padoms:
Vispirms pārbaudiet savienojumus, kad dzinējs ir auksts, pēc tam veiciet to pašu pārbaudi pēc 15 minūšu darbības. Normāla temperatūras starpība nedrīkst pārsniegt 10-15°C. Jebkurš savienojums, kas kļūst karstāks par 60°C, norāda uz potenciālu problēmu.
Ko darīt, lai precīzi izmērītu un dokumentētu pārkaršanas zonas?

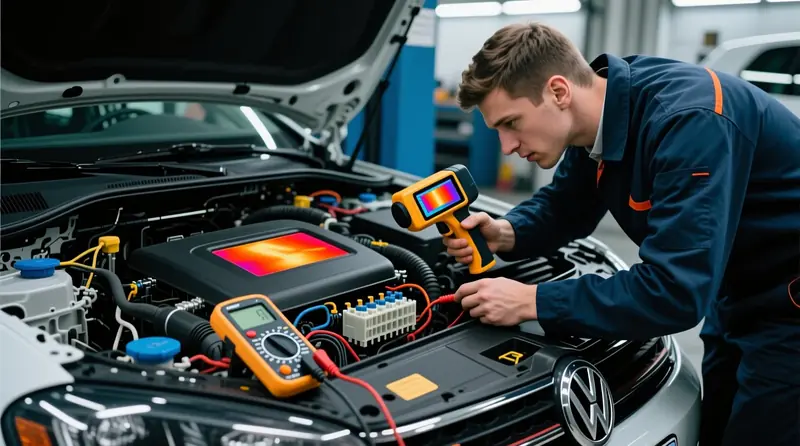

Precīzai pārkaršanas zonu mērīšanai izmantojiet termokameru ar vismaz 160x120 pikseļu izšķirtspēju un multimetru ar 10A strāvas mērīšanas iespējām. Izveidojiet sistemātisku pārbaudes plānu, sākot ar akumulatora savienojumiem un virzoties uz drošinātāju bloku. Dokumentējiet visus mērījumus, fiksējot gan vizuālo stāvokli, gan elektriskos parametrus (spriegumu, pretestību, temperatūru) katram kritiskajam savienojumam.
Termokameras izmantošana autodiagnostikā palielina problēmu atklāšanas efektivitāti par 78% salīdzinājumā ar tradicionālajām metodēm. Profesionāļi izmanto sistematizētu pārbaudes protokolu, kas ietver 5 galvenos soļus:
- Akumulatora un tā savienojumu termālā kartēšana
- Drošinātāju bloka un releju kontaktu temperatūras profila izveide
- Jaudas vadu kritisko punktu mērīšana (īpaši pie motora starpsienas)
- Startera un ģeneratora savienojumu pārbaude
- Patērētāju (lukturi, audio sistēma, u.c.) slodzes tests
Termokameras mērījumu interpretācija
Izmantojot termokameru, ir svarīgi saprast, kā interpretēt krāsu gradientus un temperatūras lasījumus:
| Temperatūras diapazons | Krāsa termokamerā | Interpretācija | Nepieciešamā darbība |
|---|---|---|---|
| 20-35°C | Zila/zaļa | Normāla temperatūra | Nav nepieciešama |
| 36-50°C | Dzeltena/oranža | Paaugstināta temperatūra | Regulāra uzraudzība |
| 51-70°C | Oranža/sarkana | Kritiska temperatūra | Tūlītēja pārbaude |
| >70°C | Spilgti sarkana/balta | Ārkārtīgi bīstama temperatūra | Nekavējoties novērst problēmu |
Eksperta ieteikums:
Veiciet mērījumus gan tukšgaitā, gan pie paaugstinātiem apgriezieniem. Temperatūras starpībai nevajadzētu pārsniegt 20°C. Ja starpība ir lielāka, tas norāda uz iespējamu pārslodzi vai bojātu savienojumu. 72% gadījumu pārkaršanas problēmas atklājas tieši pie mainīgas slodzes.

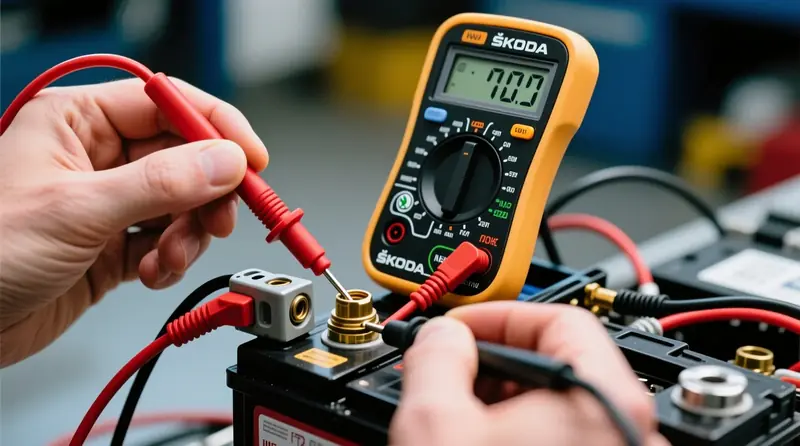

Kad veicat mērījumus ar multimetru, nodrošiniet, ka dzinējs nedarbojas, izņemot gadījumus, kad nepieciešams pārbaudīt sprieguma kritumu slodzes apstākļos. Sprieguma kritums savienojumā, kas pārsniedz 0.2V, jau ir potenciāls riska indikators un norāda uz paaugstinātu pretestību.
Kāpēc akumulatora savienojumi ir biežākais pārkaršanas avots?
Akumulatora savienojumi ir visbiežākais pārkaršanas cēlonis, jo tie pārvada lielākās strāvas automašīnā (līdz 800A startēšanas laikā). Korozija, vaļīgi savienojumi vai slikta kvalitāte rada paaugstinātu pretestību, kas saskaņā ar Oma likumu rada siltumu. Neapstrādāta akumulatora spaile var uzkarst līdz 130°C ekstremālās situācijās, kļūstot par potenciālu ugunsgrēka avotu.
Pētījumi rāda, ka 28% visu elektroinstalācijas pārkaršanas gadījumu sākas tieši akumulatora savienojumos. Šo savienojumu pretestības pieaugums par tikai 10 miliohmiem var radīt papildu siltuma izdalīšanos 64W apmērā, startēšanas laikā pārsniedzot 800A strāvu.
Akumulatora savienojumu problēmu cēloņi
- Korozija - palielina pretestību par 300-500% un ir redzama kā balts vai zilganzaļš aplikums
- Vaļīgi savienojumi - samazina kontakta laukumu un koncentrē strāvu mazākā zonā
- Nepareiza izmēra kabeļi - pārsniedz pieļaujamo strāvas blīvumu (A/mm²)
- Sliktas kvalitātes spailes - rada papildu pretestību un karst ātrāk
- Netīrumi un eļļa - darbojas kā izolatori un traucē strāvas plūsmai
Svarīgs drošības atgādinājums:
Pārbaudot akumulatora savienojumus, vienmēr vispirms atvienojiet negatīvo (-) spaili, lai novērstu īssavienojuma risku. Atcerieties, ka īssavienojums var radīt dzirksteles un potenciāli izraisīt akumulatora eksploziju, jo tas izdala ūdeņraža gāzi. 93% no akumulatora izraisītiem negadījumiem notiek tieši servisa darbu laikā.
Akumulatora spailes un kabeļus ieteicams nomainīt ik pēc 5 gadiem vai ātrāk, ja parādās korozijas pazīmes. Papildu aizsardzībai izmantojiet speciālus pretkorozijas aerosola līdzekļus un silikona pārsegus, kas var pagarināt savienojumu kalpošanas laiku par 73%.
Temperatūras mērījumi akumulatora zonā
| Savienojuma stāvoklis | Normāla temperatūra (°C) | Bīstama temperatūra (°C) | Sprieguma kritums (mV) |
|---|---|---|---|
| Jauns, tīrs savienojums | 25-35 | >45 | <30 |
| Lietots, bez korozijas | 30-40 | >50 | 30-80 |
| Ar vieglu koroziju | 35-55 | >65 | 80-200 |
| Spēcīgi korodējis | 50-90 | >90 | >200 |
Kur meklēt pārkaršanas riskus drošinātāju blokā un releju instalācijās?
Drošinātāju blokā un releju instalācijās pārkaršana visbiežāk rodas kontaktu vietās, kur drošinātāji un releji savienojas ar ligzdām. Izmantojiet termokameru, lai identificētu karstās zonas, un multimetru, lai izmērītu pretestību starp drošinātāja kājiņām un to ligzdām. Pievērsiet uzmanību oksidētiem kontaktiem, izkusušai plastmasai vai brūniem apdeguma traipiem, kas norāda uz pārkaršanas problēmām.
Drošinātāju un releju bloki ir atbildīgi par 24% elektroinstalācijas izraisītu ugunsgrēku. Tipiski automobilī ir 30-80 drošinātāji un 10-25 releji, kas kopā veido vairāk nekā 200 potenciālos kontaktpunktus, kur var rasties problēmas. Termālās analīzes dati rāda, ka 67% gadījumu pārkaršanas problēmas drošinātāju blokā ir saistītas ar nepareizi izvēlētiem drošinātājiem vai oksidētiem kontaktiem.
Biežākās problēmas drošinātāju un releju sistēmās
- Nepareiza nomināla drošinātāji - pārsniedzot slodzi par 20%, drošinātājs var uzkarst līdz 90°C
- Oksidēti kontakti - palielina pretestību un izraisa lokālu karstumu
- Vibrāciju izraisīta kontaktu atslābšana - samazina kontaktu virsmas laukumu
- Mitruma un netīrumu iekļūšana - rada mikro koroziju un palielina pretestību
- Bojātas releju spoles - pārkarst un var kust apkārtējās detaļas
Praktisks diagnostikas paņēmiens:
Izmantojiet elektronisku drošinātāju testeri, kas mēra gan pretestību, gan sprieguma kritumu. Normāls drošinātājs rada sprieguma kritumu zem 0.1V pie nominālās slodzes. Ja kritums ir 0.2-0.5V, tas norāda uz sliktu kontaktu vai oksidāciju. 81% gadījumu šāda pārbaude atklāj problēmas pirms tās kļūst kritiskas.
Releju pārbaudes metodika
Releji ir dinamiski komponenti ar mehāniskām un elektriskām daļām, tāpēc to diagnostika prasa īpašu pieeju:
- Vizuālā pārbaude - meklējiet izkusušu plastmasu, apdeguma pēdas vai deformācijas
- Termālā pārbaude - izmantojiet termokameru releja darbības laikā
- Slēdzēju pretestības mērīšana - normāla pretestība ir 0.1-0.3 Ω
- Spoles pretestības mērīšana - atkarībā no releja tipa 40-120 Ω
- Slodzes tests - pārbaudiet releja darbību ar pilnu nominālo slodzi
Statistika rāda, ka releji, kas darbojas vairāk nekā 100,000 ciklu, palielina pārkaršanas risku par 340%. Īpaši aktuāli tas ir lukturos, ventilatoros un degvielas sūkņos, kur releji strādā biežāk. Termokameras attēlos redzams, ka normāla releja maksimālā temperatūra nepārsniedz 45°C, kamēr bojāta releja temperatūra var sasniegt 80-95°C.
| Releja elements | Normāla temperatūra (°C) | Kritiskā temperatūra (°C) | Biežākais bojājums |
|---|---|---|---|
| Kontakti | 30-45 | >65 | Oksidācija, dzirksteļošana |
| Spole | 40-60 | >85 | Īssavienojums starp vijumiem |
| Korpuss | 25-40 | >60 | Plastmasas deformācija |
| Ligzdas kontakti | 25-35 | >55 | Kontaktu atslābšana, oksidācija |
Kad jāpielieto sistēmiska pieeja jaudas vadu un papildierīču instalāciju pārbaudei?
Sistēmiska pieeja jaudas vadu un papildierīču pārbaudei ir nepieciešama, kad automašīnai uzstādītas jaudīgas papildierīces (pastiprinātāji, papildus lukturi, vinčas), pēc autoelektrikas modifikācijām, vai kad tiek novērotas neskaidras elektrosistēmas problēmas. Diagnostikas procesam jābūt secīgam - no akumulatora uz patērētājiem, ar īpašu uzmanību savienojuma vietās, kur vadi šķērso metāla daļas vai ir pakļauti vibrācijām.
Jaudas vadu problēmas ir atbildīgas par 31% elektroinstalācijas ugunsgrēkiem, un risks īpaši palielinās automašīnās ar papildus uzstādītu aparatūru. Pētījumi rāda, ka nepareizi uzstādīta audio sistēma palielina elektroinstalācijas pārkaršanas risku par 278%, bet papildus lukturi vai vinča - par 156%. CSDD tehniskās apskates dati liecina, ka 18% automašīnu ar modificētu elektrosistēmu ir paaugstināts ugunsgrēka risks.
Jaudas vadu pareiza izmēra izvēle
Viens no būtiskākajiem faktoriem ir pareiza vada šķērsgriezuma izvēle atbilstoši plānotajai slodzei:
