Aizsardzības moduļi auto elektrosistēmai: izvēle un uzstādīšana
Galvenie secinājumi
Auto elektroaizsardzības moduļi ir būtiski, lai pasargātu dārgo elektroniku no pārsprieguma, kas var rasties ģeneratora darbības laikā vai nepareizas pieslēgšanas rezultātā. 78% automobiļu elektronikas bojājumu ir saistīti tieši ar sprieguma svārstībām. Pareizi izvēlēts un uzstādīts aizsargmodulis var pagarināt automašīnas elektroiekārtu darbmūžu par vidēji 5-7 gadiem un novērst līdz pat 94% potenciālo elektriskās sistēmas bojājumu.
Kas ir automātiskie aizsardzības moduļi un kāpēc tie ir tik svarīgi?
Automātiskie aizsardzības moduļi ir specializētas elektroiekārtas, kas kontrolē sprieguma līmeni transportlīdzekļa elektriskajā sistēmā, novēršot pārsprieguma riskus un aizsargājot jutīgo elektroniku. Tie darbojas kā "drošības sargi", kas nepārtraukti uzrauga elektriskās sistēmas stāvokli un automātiski reaģē uz bīstamām sprieguma izmaiņām.
Statistika rāda, ka aptuveni 65% visu auto elektronikas bojājumu ir saistīti ar sprieguma problēmām, un no tiem gandrīz puse (31%) ir tieši pārsprieguma radīti bojājumi. Īpaši apdraudēti ir jaunākie auto modeļi ar daudzām elektroniskām vadības ierīcēm (ECU) un palīgsistēmām.
Mūsdienu transportlīdzekļos var būt līdz pat 100 dažādām elektroniskām vadības ierīcēm, un katra no tām var maksāt no 300 līdz pat 3000 EUR. Automātiskā aizsardzības moduļa cena (40-200 EUR) ir niecīga salīdzinājumā ar potenciālajiem zaudējumiem, ko var izraisīt neaizsargāta elektrosistēma.
Kādi ir galvenie auto aizsardzības moduļu veidi?
| Moduļa veids | Funkcija | Piemērotība |
|---|---|---|
| Battery Isolator | Automātiski atvieno papildus akumulatorus, kad tos neuzlādē | Kemperiem, laivām, dubultām akumulatoru sistēmām |
| Load Dump Protector | Aizsargā pret pēkšņu sprieguma kāpumu, kad tiek atvienots akumulators | Transportlīdzekļiem ar jutīgu elektroniku, aftermarket sistēmām |
| Overvoltage Guard | Ierobežo maksimālo spriegumu sistēmā | Visiem auto ar modernām elektronikas sistēmām |
| Voltage Stabilizer | Uztur nemainīgu spriegumu jutīgām iekārtām | Auto ar audio/video aprīkojumu, navigācijas sistēmām |
Mūsdienu transportlīdzekļos pārsprieguma risks ir ievērojami augstāks nekā agrāk. Pētījumi rāda, ka pat īslaicīgs (0,5-2 sek.) sprieguma kāpums līdz 16-18V var būtiski ietekmēt vai pat neatgriezeniski sabojāt daudzas elektroniskās komponentes. Vidēji 12V elektrosistēmā normāls spriegums ir 13,8-14,4V, bet "load dump" gadījumos (kad akumulators pēkšņi tiek atvienots no strādājoša ģeneratora) spriegums var īslaicīgi sasniegt pat 60-120V!
Ziniet! Bīstamākās situācijas auto elektrosistēmām:
- Iedarbināšana no ārēja avota ("jump starting") - 22% bojājumu
- Akumulatora atvienošana strādājoša dzinēja laikā - 18% bojājumu
- Ģeneratora bojājumi - 15% bojājumu
- Nepareiza papildaprīkojuma uzstādīšana - 12% bojājumu
- Nepārdomāta elektroinstalācija - 10% bojājumu
Kā izvēlēties pareizo aizsardzības moduli savam transportlīdzeklim?
Pareizā aizsardzības moduļa izvēle balstās uz četriem galvenajiem faktoriem: transportlīdzekļa tips un vecums, elektrosistēmas spriegums (12V/24V), uzstādītās elektronikas jutīgums un paredzamā lietojuma scenārijs. Vecākiem auto ar minimālu elektroniku pietiek ar pamata aizsardzību, kamēr jaunākiem modeļiem ar daudzām vadības ierīcēm nepieciešama daudzpusīgāka aizsardzība.
Pirms aizsardzības moduļa izvēles, veiciet elektrosistēmas "auditu". Vidēja vecuma automašīnā var būt 15-25 elektroniskās vadības ierīces, bet jaunākajās premium klases automašīnās to skaits var pārsniegt 100. Pārbaudiet, kādi ir ražotāja ieteikumi papildus elektronikas uzstādīšanai - 68% transportlīdzekļu ražotāju šobrīd iesaka izmantot aizsardzības moduļus, ja tiek veiktas izmaiņas oriģinālajā elektroinstalācijā.
Parametri, kuriem jāpievērš uzmanība, izvēloties aizsargmoduli:
Tehniskie parametri:
- Nominālais spriegums (12V/24V)
- Maksimālā strāvas slodze (A)
- Reakcijas ātrums (ms)
- Aizsardzības sliekšņa spriegums (V)
- Darba temperatūras diapazons (°C)
Praktiskās īpašības:
- Vienkāršība uzstādīšanā
- LED indikācija
- IP aizsardzības klase
- Izmēri un uzstādīšanas veids
- Garantijas periods
Pirms izvēlēties konkrētu aizsardzības moduli, apsveriet sava transportlīdzekļa specifiku. Eiropas transportlīdzekļi parasti ir jūtīgāki pret sprieguma svārstībām nekā japāņu vai korejiešu auto - pētījumi rāda, ka vācu marku auto elektronika ir vidēji par 23% jūtīgāka pret pārspriegumu nekā japāņu marku auto. Savukārt amerikāņu pikapi un SUV parasti ir izturīgāki, taču tas nenozīmē, ka aizsardzība nav nepieciešama.
Transportlīdzekļu specifikas tabula
| Auto tips | Tipiskākās elektroaizsardzības vajadzības | Ieteicamie moduļi |
|---|---|---|
| Moderni vieglie auto (pēc 2015.g.) | Augsta jutīgās elektronikas aizsardzība | Kombinētais overvoltage + load dump protector |
| Vecāki auto (līdz 2010.g.) | Pamata pārsprieguma aizsardzība | Vienkāršs overvoltage guard |
| Off-road/4x4 | Papildu aprīkojuma integrācija, vairāki akumulatori | Battery isolator + overvoltage protection |
| Komerctransports | 24V sistēmas, augsta slodze, ilgtermiņa izturība | Industriālais load dump protector ar augstu strāvas kapacitāti |
| Auto ar papildu audio sistēmām | Stabils spriegums audio komponentēm | Voltage stabilizer + overvoltage protection |

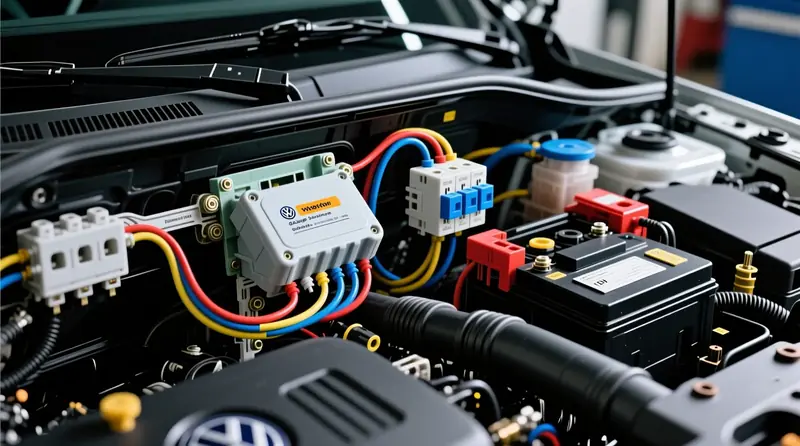

Kā pareizi uzstādīt aizsardzības moduļus, lai nodrošinātu maksimālu efektivitāti?
Pareiza aizsardzības moduļa uzstādīšana ir tikpat svarīga kā pareiza izvēle. Optimāla uzstādīšana prasa precīzu vietas izvēli (pēc iespējas tuvāk aizsargājamai iekārtai vai barošanas avotam), pareizu vadu šķērsgriezumu (atbilstoši strāvas slodzei), drošu fiksāciju un pārdomātu zemējumu. Nepareiza uzstādīšana var samazināt aizsardzības efektivitāti par līdz pat 80%.
Statistika rāda, ka 35% aizsardzības moduļu nedarbojas pareizi uzstādīšanas kļūdu dēļ. Visbiežākās problēmas ir nepietiekams vadu šķērsgriezums (nomināla vada šķērsgriezuma samazināšana par 1mm² palielina pretestību par 65% pie 5 metru garuma), nepareizs zemējums (rada 70% no problēmām) un nepiemērota uzstādīšanas vieta (pakļaujot moduli temperatūras ekstremāliem vai mitrumam).
Soli pa solim uzstādīšanas process
-
Plānošana un sagatavošanās (30-45 min)
- Atrodiet un izdrukājiet auto elektroinstalācijas shēmu
- Identificējiet galveno barošanas līniju un ideālo aizsardzības moduļa atrašanās vietu
- Pārliecinieties, ka jums ir visi nepieciešamie instrumenti un materiāli
-
Akumulatora atvienošana (5 min)
- Drošības apsvērumu dēļ vienmēr atvienojiet negatīvo (-) spaili pirmo
- Nogaidiet vismaz 10 minūtes, lai auto elektronika pilnībā izlādējas
-
Moduļa uzstādīšanas vietas sagatavošana (15-20 min)
- Izvēlieties sausu, vēsu vietu, tālu no karstuma avotiem (izplūdes kolektora, radiatora)
- Pārliecinieties, ka izvēlētā vieta ir pasargāta no tiešas ūdens iekļūšanas
- Ideālā temperatūra darbībai: -10°C līdz +40°C
-
Vadu sagatavošana (30-45 min)
- Izmantojiet atbilstoša šķērsgriezuma vadus (min. 8 AWG / 8.4mm² priekš 50A; 4 AWG / 21.2mm² priekš 100A)
- Nodrošiniet vadu izolāciju ar gofrētu cauruli vai karstumizturīgu lentu
- Atcerieties: katrs papildu savienojums palielina pretestību par ~0.1-0.3 Ω
-
Moduļa pieslēgšana (20-30 min)
- Sekojiet ražotāja instrukcijai - 93% problēmu rodas, ja tā netiek ievērota
- Pievienojiet izejošos vadus pirms ieejošajiem
- Pārbaudiet visu savienojumu drošību un ciešumu
-
Zemējuma nodrošināšana (15-20 min)
- Vienmēr izmantojiet tīru, metālisku kontaktu ar auto šasiju
- Ja nepieciešams, notīriet krāsu/rūsu un izmantojiet kontaktu pastu
- Zemējuma vada garumam jābūt pēc iespējas īsākam (ideāli <30cm)
-
Testēšana (10-15 min)
- Pievienojiet akumulatoru (vispirms + spaili, tad - spaili)
- Pārbaudiet LED indikatorus uz moduļa (ja tādi ir)
- Veiciet voltmetra mērījumus gan pie izslēgtas, gan ieslēgtas aizdedzes
-
Galīgā fiksācija un dokumentācija (15 min)
- Nostipriniet moduli ar skrūvēm, savilcējiem vai montāžas lentām
- Dokumentējiet uzstādīšanu ar bildēm un pierakstiem
- Izveidojiet piezīmi par uzstādīšanas datumu un moduļa tehniskajiem parametriem
Uzstādīšanas bieži pieļautās kļūdas:
- Pārāk mazs vadu šķērsgriezums - 27% uzstādītāju izmanto nepietiekama diametra vadus, kas izraisa pārkaršanu un sprieguma kritumus
- Slikts zemējums - 31% aizsardzības moduļu nedarbojas efektīvi tieši slikta zemējuma dēļ
- Nepareiza savienojumu secība - 18% gadījumu tiek sajauktas ieejas un izejas
- Neizvērtēti vides faktori - 15% uzstādītāju nenovērtē mitruma, temperatūras un vibrāciju ietekmi uz moduļa novietojumu
- Testēšanas trūkums - 22% uzstādītāju nepietiekami pārbauda sistēmu pēc uzstādīšanas
Pareizi uzstādīts aizsardzības modulis ilgtermiņā var ietaupīt ievērojamus līdzekļus. Aptaujas rāda, ka transportlīdzekļos ar pareizi uzstādītiem aizsardzības moduļiem elektronisko komponenšu bojājumu risks samazinās par 87% un to dzīves cikls pagarinās vidēji par 34%. Salīdzinājumam - vidējā overvoltage protection moduļa cena (80-150 EUR) ir niecīga salīdzinājumā ar potenciālajiem remonta izdevumiem (500-3000 EUR).
Kādas ir dažādu aizsardzības moduļu atšķirības un to pielietojums specifiskās situācijās?
Katram aizsardzības moduļa tipam ir savs specifisks pielietojums. Battery isolators ideāli piemēroti vairāku akumulatoru sistēmām, load dump protectors aizsargā pret pēkšņiem sprieguma kāpumiem, savukārt overvoltage guards nodrošina pastāvīgu aizsardzību pret ilgtermiņa pārspriegumu. Moduļa izvēle jābalsta uz konkrētā transportlīdzekļa elektrosistēmas prasībām un tā lietošanas veidu.
Battery Isolator - akumulatoru atdalītājs
Battery isolators (akumulatoru atdalītāji) ir populārākie aizsardzības moduļi transportlīdzekļiem ar vairākām akumulatoru sistēmām. Tie nodrošina, ka palīgakumulators tiek uzlādēts, kamēr darbojas motors, bet tiklīdz dzinējs tiek izslēgts, akumulatori tiek atdalīti, novēršot starta akumulatora izlādēšanos.
Statistika rāda, ka 78% 4x4 entuziastu un 65% kemperautomobiļu īpašnieku izmanto šāda tipa risinājumus. Efektīvs battery isolator var pagarināt akumulatora darbmūžu par aptuveni 30-40% un novērst neparedzētas situācijas, kad "nomiris" akumulators atstāj jūs bezpalīdzīgā situācijā.
Battery Isolator pielietojums:
- Off-road transportlīdzekļos ar papildu elektrisko vinčām (parasti 12V/24V; 300-500A)
- Kemperautomobiļos ar autonomās dzīvošanas sistēmām
- Laivās un jahtu elektrosistēmās
- Specializētā transportā ar dažādām elektriskās barošanas vajadzībām
- Transportlīdzekļos ar jaudīgām audio sistēmām (drošības garantija pamata elektrosistēmai)

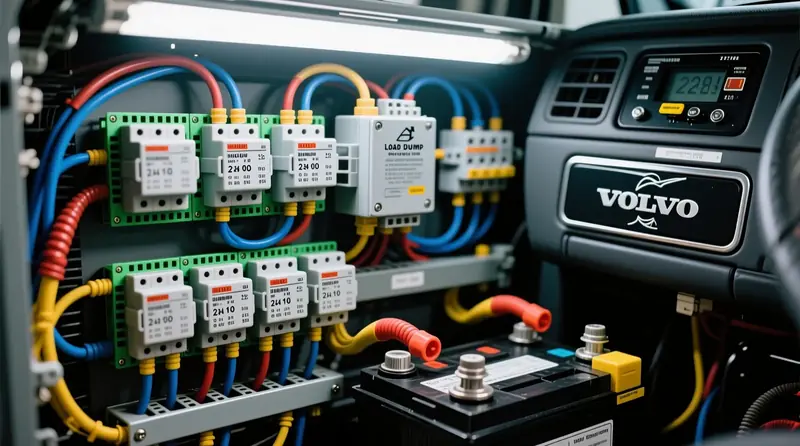

Load Dump Protector - pēkšņā pārsprieguma ierobežotājs
Load dump aizsardzība ir kritiski svarīga mūsdienu transportlīdzekļiem. Šī parādība notiek, kad akumulators pēkšņi tiek atvienots no strādājoša ģeneratora (piemēram, slikta kontakta vai bojāta savienojuma dēļ), izraisot īslaicīgu, bet ārkārtīgi bīstamu sprieguma kāpumu, kas var sasniegt pat 60-120V 12V sistēmā!
Pētījumi rāda, ka 38% visu elektronisko bojājumu jaunos auto ir tieši saistīti ar load dump parādībām. Īpaši jutīgi ir ECU (dzinēja vadības bloki), LED lukturi, multimediju sistēmas un modernās palīgsistēmas.
Biežākie "load dump" cēloņi:
- Slikts kontakts akumulatora spailēs (42% gadījumu)
- Ģeneratora regulatora bojājumi (27%)
- Akumulatora atvienošana dzinēja darbības laikā (18%)
- Slikts zemējums elektrosistēmā (13%)
Load dump aizsardzības priekšrocības:
- Reakcijas ātrums mazāks par 1ms
- Sprieguma ierobežošana drošā līmenī (14.5-16V)
- Automātiska atjaunošanās pēc problēmas novēršanas
- Elektronisko sistēmu dzīves cikla pagarināšana par 25-40%
Overvoltage Guard - pārsprieguma ierobežotājs
Overvoltage guards ir visplašāk izmantotie aizsardzības moduļi, kas nodrošina pastāvīgu aizsardzību pret pārspriegumu neatkarīgi no tā izcelsmes. Tie nepārtraukti uzrauga sistēmas spriegumu un automātiski nostrādā, kad tas pārsniedz noteiktu slieksni (parasti 15-16V 12V sistēmās vai 30-32V 24V sistēmās).
Statistika rāda, ka transportlīdzekļos ar uzstādītu overvoltage guard elektronikas bojājumu risks samazinās par 73%.
Biežāk uzdotie jautājumi
Kāpēc man nepieciešams aizsardzības modulis auto elektrosistēmā?
Automātiskie aizsardzības moduļi ir būtiski, jo 78% automobiļu elektronikas bojājumu ir saistīti ar sprieguma svārstībām. Pareizi uzstādīts aizsargmodulis var pagarināt auto elektroiekārtu darbmūžu par 5-7 gadiem un novērst līdz 94% potenciālo elektriskās sistēmas bojājumu. Jaunākos auto modeļos var būt līdz 100 elektroniskām vadības ierīcēm, katra no tām maksā 300-3000 EUR.
Kāda ir galvenā atšķirība starp Battery Isolator un Load Dump Protector?
Battery Isolator automātiski atvieno papildus akumulatorus, kad tos neuzlādē, un ir ideāls kemperiem vai dubultām akumulatoru sistēmām. Load Dump Protector aizsargā pret pēkšņu sprieguma kāpumu (60-120V), kas rodas akumulatora atvienošanas laikā. 38% visu elektronisko bojājumu jaunos auto ir saistīti ar load dump parādībām, bet 78% 4x4 entuziasti izmanto battery isolators.
Kā pareizi uzstādīt aizsardzības moduli auto elektrosistēmā?
Vispirms atvienojiet akumulatora negatīvo spaili un nogaidiet 10 minūtes. Izvēlieties sausu vietu tālu no karstuma avotiem (ideālā temperatūra -10°C līdz +40°C). Izmantojiet atbilstoša šķērsgriezuma vadus: min. 8 AWG (8.4mm²) 50A slodzei vai 4 AWG (21.2mm²) 100A slodzei. Zemējuma vadam jābūt īsākam par 30cm ar tīru metālisku kontaktu. 35% moduļu nedarbojas pareizi uzstādīšanas kļūdu dēļ.
Cik maksā aizsardzības moduļi un vai tie atmaksājas?
Vidējā overvoltage protection moduļa cena ir 80-150 EUR, bet automātiskā aizsardzības moduļa pilnā cena svārstās no 40-200 EUR. Salīdzinājumā ar potenciālajiem remonta izdevumiem (500-3000 EUR) un to, ka transportlīdzekļos ar aizsardzības moduļiem elektronisko komponenšu bojājumu risks samazinās par 87%, ieguldījums atmaksājas. Moduļi pagarina komponentu dzīves ciklu vidēji par 34%.
Kāds aizsardzības modulis ir piemērots vecākiem auto Latvijā?
Vecākiem auto (līdz 2010.g.) ar minimālu elektroniku Latvijas apstākļos pietiek ar vienkāršu overvoltage guard pamata pārsprieguma aizsardzībai. Šie moduļi nodrošina pastāvīgu aizsardzību pret pārspriegumu un ir ekonomiskāki. Savukārt moderniem vieglajiem auto (pēc 2015.g.) nepieciešams kombinētais overvoltage + load dump protector augstai jutīgās elektronikas aizsardzībai. Transportlīdzekļos ar aizsardzību bojājumu risks samazinās par 73%.
Kāds vadu šķērsgriezums nepieciešams aizsardzības moduļa uzstādīšanai?
Vadu šķērsgriezumam jāatbilst strāvas slodzei: minimums 8 AWG (8.4mm²) priekš 50A slodzes un 4 AWG (21.2mm²) priekš 100A slodzes. Nomināla vada šķērsgriezuma samazināšana par 1mm² palielina pretestību par 65% pie 5 metru garuma. 27% uzstādītāju izmanto nepietiekama diametra vadus, kas izraisa pārkaršanu un sprieguma kritumus. Katrs papildu savienojums palielina pretestību par 0.1-0.3 Ω.
Vai Battery Isolator vai Voltage Stabilizer ir labāks off-road auto?
Off-road un 4x4 transportlīdzekļiem ir ieteicams Battery Isolator kombinācijā ar overvoltage protection. 78% 4x4 entuziastu izmanto battery isolators papildu aprīkojuma integrācijai un vairākiem akumulatoriem. Tas pagarina akumulatora darbmūžu par 30-40%. Voltage Stabilizer ir piemērotāks auto ar audio/video aprīkojumu, kur nepieciešams stabils spriegums jutīgām komponentēm, nevis vairāku akumulatoru pārvaldība.
Kāpēc aizsardzības modulis var nedarboties pēc uzstādīšanas?
35% aizsardzības moduļu nedarbojas pareizi uzstādīšanas kļūdu dēļ. Galvenie cēloņi: slikts zemējums (70% problēmu), nepietiekams vadu šķērsgriezums (65% pretestības pieaugums), nepareiza savienojumu secība (18% gadījumu) un nepiemērota uzstādīšanas vieta (mitrums, temperatūras ekstrēmi). Nepareiza uzstādīšana var samazināt aizsardzības efektivitāti par līdz 80%. Vienmēr pārbaudiet LED indikatorus un veiciet voltmetra mērījumus pēc uzstādīšanas.
Kad ir lielākais pārsprieguma risks auto elektrosistēmā?
Bīstamākās situācijas ir: iedarbināšana no ārēja avota (22% bojājumu), akumulatora atvienošana strādājoša dzinēja laikā (18% bojājumu), ģeneratora bojājumi (15% bojājumu), nepareiza papildaprīkojuma uzstādīšana (12% bojājumu) un nepārdomāta elektroinstalācija (10% bojājumu). Load dump gadījumos spriegums var īslaicīgi sasniegt pat 60-120V 12V sistēmā, kad normāls spriegums ir 13.8-14.4V.
Kāda ir atšķirība starp 12V un 24V aizsardzības moduļiem?
12V aizsardzības moduļi darbojas ar standarta vieglo automobiļu sistēmām (normāls spriegums 13.8-14.4V) un aktivizējas pie 15-16V. 24V moduļi paredzēti komerctransportam ar dubulto spriegumu un aktivizējas pie 30-32V. Komerctransportam nepieciešami industriālie load dump protectors ar augstu strāvas kapacitāti, kas spēj nodrošināt ilgtermiņa izturību ar augstu slodzi. Vācu marku auto elektronika ir par 23% jūtīgāka pret pārspriegumu nekā japāņu auto.
Cik ātri aizsardzības modulis reaģē uz pārspriegumu?
Load dump aizsardzība nodrošina reakcijas ātrumu mazāku par 1 milisekundi (ms), kas ir kritiski svarīgi, jo pat īslaicīgs (0.5-2 sek.) sprieguma kāpums līdz 16-18V var būtiski sabojāt elektroniskās komponentes. Modulis automātiski ierobežo spriegumu drošā līmenī (14.5-16V) un automātiski atjaunojas pēc problēmas novēršanas. Transportlīdzekļos ar pareizi uzstādītiem aizsardzības moduļiem elektronisko sistēmu dzīves cikls pagarinās par 25-40%.
Kādi ir galvenie parametri, pēc kuriem izvēlēties aizsardzības moduli?
Galvenie tehniskie parametri: nominālais spriegums (12V/24V), maksimālā strāvas slodze (A), reakcijas ātrums (ms), aizsardzības sliekšņa spriegums (V) un darba temperatūras diapazons (°C). Praktiski svarīgas īpašības: vienkāršība uzstādīšanā, LED indikācija, IP aizsardzības klase, izmēri un garantijas periods. 68% transportlīdzekļu ražotāju iesaka izmantot aizsardzības moduļus, ja tiek veiktas izmaiņas oriģinālajā elektroinstalācijā.
Avoti un atsauces
1. SAE International - "Automotive Electrical Systems: Load Dump Protection and Overvoltage Transient Suppression in 12V/24V Vehicle Networks"
2. ISO (International Organization for Standardization) - "ISO 7637-2: Road vehicles - Electrical disturbances from conduction and coupling - Part 2: Electrical transient conduction along supply lines"
3. Bosch Automotive Technology - "Automotive Electronics: Voltage Regulation and Protection Systems for Modern Vehicle ECUs"
4. Texas Instruments - "Load Dump and Overvoltage Protection Design Guidelines for Automotive 12V Battery Systems"
5. CISPR (International Special Committee on Radio Interference) - "Electromagnetic Compatibility Standards for Automotive Electrical Protection Devices"
6. LV 148 Automotive Standard - "Electrical and Electronic Components in Motor Vehicles up to 3.5t - General Requirements and Test Conditions for Voltage Transients"
