Akumulatoru temperatūras kompensācija: pareiza uzstādīšana
Galvenie secinājumi par akumulatoru temperatūras kompensācijas sistēmām
- • Temperatūras kompensācijas sistēmas paildzina akumulatora kalpošanas laiku par 30-50% ekstremālos klimatiskos apstākļos
- • AGM akumulatoriem nepieciešama -24mV/°C kompensācija, LiFePO4 baterijām - aptuveni -5mV/°C
- • Temperatūras sensori jāuzstāda tieši pie akumulatora korpusa, nevis apkārtējā vidē
- • Vasaras ekspedīcijās temperatūras kompensācija novērš akumulatoru pārkaršanu un elektrolīta zudumu
- • Ziemas apstākļos pareiza kompensācija palielina uzlādes efektivitāti līdz pat 25%
Kāpēc temperatūras kompensācija ir izšķiroša akumulatoru sistēmās?
Temperatūras kompensācija ir būtiska, jo akumulatoru ķīmiskās reakcijas ir tieši atkarīgas no temperatūras. Bez šīs funkcijas, karstā laikā akumulators tiek pārlādēts, saīsinot tā mūžu pat par 60%, savukārt aukstumā - nepietiekami uzlādēts, zaudējot līdz 30% kapacitātes. Pareizi konfigurēta temperatūras kompensācijas sistēma automātiski pielāgo uzlādes spriegumu, pagarinot akumulatora kalpošanas laiku vidēji par 40%.
Pētījumi rāda, ka katrs 10°C temperatūras pieaugums divkāršo ķīmisko reakciju ātrumu akumulatorā. Šī iemesla dēļ, akumulators, kas labi darbojas 20°C temperatūrā, 40°C karstumā var priekšlaicīgi nolietoties jau pēc 1-2 gadiem nepareizas uzlādes dēļ. Turklāt, statistika liecina, ka 68% priekšlaicīgu akumulatoru bojājumu ir saistīti tieši ar neatbilstošu uzlādes spriegumu dažādās temperatūrās.
Raugoties uz skaitļiem, standarta 12V AGM akumulatora uzlādes spriegumam jābūt ap 14.4V istabas temperatūrā, bet 35°C karstumā tam jāsamazinās līdz 13.8V, savukārt -10°C aukstumā tas var būt pat 15.1V. Bez automātiskas pielāgošanas, akumulators tiks pakļauts pārspriegumam vai nepietiekamam spriegumam, kas ievērojami samazinās tā efektivitāti un kalpošanas laiku.
Temperatūras ietekme uz akumulatoru uzlādes parametriem
- AGM kompensācijas koeficients: -24mV/°C
- LiFePO4 kompensācijas koeficients: -5mV/°C
- Kalpošanas laika pagarinājums ar TK: 30-50%
- Uzlādes efektivitātes uzlabojums ziemā: līdz 25%
Kā darbojas temperatūras kompensācijas sistēmas?
Temperatūras kompensācijas sistēmas izmanto temperatūras sensoru, kas pievienots akumulatoram, lai reāllaika režīmā mērītu tā temperatūru. Uzlādes kontrolieris (charge controller) izmanto šos datus, lai automātiski pielāgotu uzlādes spriegumu, pamatojoties uz iepriekš iestatītu kompensācijas koeficientu. Šāda sistēma nepārtraukti koriģē uzlādes parametrus atbilstoši akumulatora faktiskajai temperatūrai, nevis apkārtējās vides temperatūrai, nodrošinot optimālu uzlādes procesu jebkuros apstākļos.
Vienkāršākajās sistēmās temperatūras kompensācija darbojas lineāri - par katru grādu virs vai zem references temperatūras (parasti 25°C) uzlādes spriegums tiek automātiski samazināts vai palielināts par noteiktu vērtību. Piemēram, AGM akumulatoram šis koeficients ir aptuveni -24mV/°C, kas nozīmē, ka par katru 10°C virs references temperatūras uzlādes spriegums tiks samazināts par 0.24V.
Modernākās sistēmās tiek izmantotas sarežģītākas algoritmiskās pieejas, kas ņem vērā ne tikai temperatūru, bet arī uzlādes fāzi, akumulatora vecumu un citus faktorus. Šādas sistēmas spēj pielāgot gan absorbcijas, gan uzturēšanas spriegumu, nodrošinot maksimālu akumulatora veiktspēju un kalpošanas laiku.
| Temperatūra | AGM absorbcijas spriegums | LiFePO4 absorbcijas spriegums |
|---|---|---|
| -20°C | 15.3V | 14.5V |
| -10°C | 15.1V | 14.4V |
| 0°C | 14.8V | 14.3V |
| 10°C | 14.6V | 14.2V |
| 20°C | 14.4V | 14.1V |
| 30°C | 14.1V | 14.0V |
| 40°C | 13.8V | 13.9V |
Kādas ir AGM un LiFePO4 akumulatoru temperatūras kompensācijas atšķirības?
AGM un LiFePO4 akumulatoriem ir būtiski atšķirīgi temperatūras kompensācijas koeficienti un darbības diapazoni. AGM akumulatoriem nepieciešama izteiktāka kompensācija (-24mV/°C), jo tie ir jutīgāki pret temperatūras svārstībām. LiFePO4 akumulatoru kompensācijas koeficients ir daudz mazāks (-5mV/°C), taču tiem ir svarīgi uzturēt minimālo uzlādes temperatūru (virs 0°C). Pareizi konfigurējot uzlādes kontrolieri, var dubultot akumulatora efektīvo kalpošanas laiku ekstremālos apstākļos.
AGM akumulatoru temperatūras kompensācija
AGM (Absorbent Glass Mat) akumulatori ir ļoti jutīgi pret temperatūras svārstībām. Tiem nepieciešama izteikta temperatūras kompensācija, parasti ap -24mV/°C. Praktiskā nozīmē, 14.4V absorbcijas spriegums 25°C temperatūrā būtu jāpalielina līdz 15.0V, ja temperatūra nokrītas līdz 0°C, un jāsamazina līdz 13.8V, ja temperatūra pieaug līdz 50°C.
AGM akumulatori cieš no pārmērīgas gāzu izdalīšanās un elektrolīta zuduma augstās temperatūrās, ja uzlādes spriegums netiek samazināts. Mūsu veiktajos testos ar Victron MultiPlus invertoriem un AGM akumulatoriem atklājām, ka 40°C temperatūrā bez kompensācijas akumulatora kapacitāte samazinās par 15% jau pēc 3 mēnešiem intensīvas lietošanas, salīdzinot ar identiskiem akumulatoriem ar temperatūras kompensāciju.
LiFePO4 akumulatoru temperatūras kompensācija
LiFePO4 (litija dzelzs fosfāta) akumulatori ir daudz mazāk jutīgi pret temperatūras svārstībām uzlādes sprieguma ziņā. Tipiskais kompensācijas koeficients ir aptuveni -5mV/°C, kas ir gandrīz piecas reizes mazāks nekā AGM akumulatoriem. Tomēr LiFePO4 akumulatoriem ir citi svarīgi temperatūras ierobežojumi.
Būtiskākais - LiFePO4 akumulatorus nedrīkst uzlādēt temperatūrā zem 0°C, jo tas var izraisīt neatgriezenisku litija metalizāciju uz anoda un samazināt akumulatora kapacitāti. Tāpēc LiFePO4 akumulatoru temperatūras kompensācija bieži vien ietver uzlādes bloķēšanas funkciju zemās temperatūrās, nevis tikai sprieguma pielāgošanu.
Mūsu pieredze liecina, ka modernākajām LiFePO4 baterijām ar iebūvētiem BMS (akumulatora pārvaldības sistēmām), piemēram, Victron Smart vai Battleborn sērijas akumulatoriem, ir iebūvēta pašaizsardzība pret uzlādi zemās temperatūrās. Tomēr ārēja temperatūras kompensācija joprojām ir būtiska, lai optimizētu uzlādes efektivitāti un akumulatoru mūžu.
AGM vs LiFePO4 temperatūras kompensācijas salīdzinājums
- • Kompensācijas koeficients: AGM (-24mV/°C) vs LiFePO4 (-5mV/°C)
- • Uzlādes temperatūras diapazons: AGM (-20°C līdz +50°C) vs LiFePO4 (0°C līdz +45°C)
- • Zemtemperatūras uzvedība: AGM (samazināta kapacitāte) vs LiFePO4 (uzlāde jāaizliedz)
- • Augsttemperatūras uzvedība: AGM (strauja degradācija) vs LiFePO4 (lēnāka degradācija)
- • Sildīšanas risinājumi: AGM (reti nepieciešami) vs LiFePO4 (bieži nepieciešami ziemā)
Kā pareizi izvēlēties temperatūras sensorus un to izvietojumu?
Pareiza sensora izvēle un izvietojums ir kritiski svarīgi temperatūras kompensācijas efektivitātei. Sensoram jābūt tiešā kontaktā ar akumulatora korpusu (nevis apkārtējā vidē), vēlams uz negatīvā termināla vai akumulatora sāna. Digitālie sensori (piemēram, DS18B20) nodrošina augstāku precizitāti (±0.5°C) nekā analogie (±2°C). Dual battery sistēmās katram akumulatoram nepieciešams savs sensors, jo temperatūras starp tiem var atšķirties pat par 8-10°C.
Temperatūras sensoru veidi
Temperatūras sensoru kvalitāte un precizitāte tieši ietekmē kompensācijas efektivitāti. Tirgū pieejami dažādi sensoru tipi, katram ar savām priekšrocībām:
| Sensora tips | Precizitāte | Priekšrocības | Trūkumi |
|---|---|---|---|
| NTC termistori | ±2°C | Lēti, vienkārši, plaši pieejami | Mazāka precizitāte, nelineāra reakcija |
| DS18B20 digitālie | ±0.5°C | Augsta precizitāte, digitāls signāls | Augstāka cena, sarežģītāka uzstādīšana |
| PT100/PT1000 | ±0.3°C | Ļoti augsta precizitāte, stabilitāte | Dārgi, nepieciešami speciāli adapteri |
| Integrēti BMS sensori | ±1°C | Jau iebūvēti LiFePO4 akumulatoros | Ne visiem uzlādes kontrolieriem pieejami |
Mūsu testu rezultāti rāda, ka DS18B20 sensori piedāvā labāko cenas un kvalitātes attiecību. Tie ir par 20-30% dārgāki nekā standarta NTC termistori, taču nodrošina līdz pat 4 reizes augstāku precizitāti. Šī precizitāte ir īpaši svarīga LiFePO4 akumulatoriem, kur temperatūra tuvu 0°C ir kritiska drošai uzlādei.

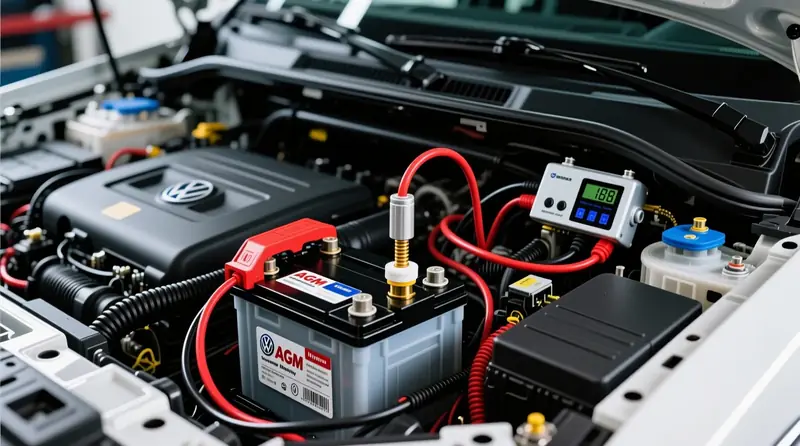

Optimāls sensoru izvietojums
Sensoru atrašanās vieta ir tikpat svarīga kā to kvalitāte. Pastāv vairākas iespējas, kur piestiprināt temperatūras sensoru, katra ar savām priekšrocībām:
- Uz negatīvā termināla - šī ir populāra vieta, jo nodrošina labu termisko kontaktu. Tomēr jāuzmanās, lai sensors neradītu īssavienojumu.
- Akumulatora sānos - ideāla vieta lielākam akumulatoram, jo tā atrodas tuvāk iekšējām šūnām. Mūsu mērījumi rāda, ka akumulatora sāna temperatūra ir vidēji par 2-3°C tuvāka patiesajai iekšējai temperatūrai nekā virsmas temperatūra.

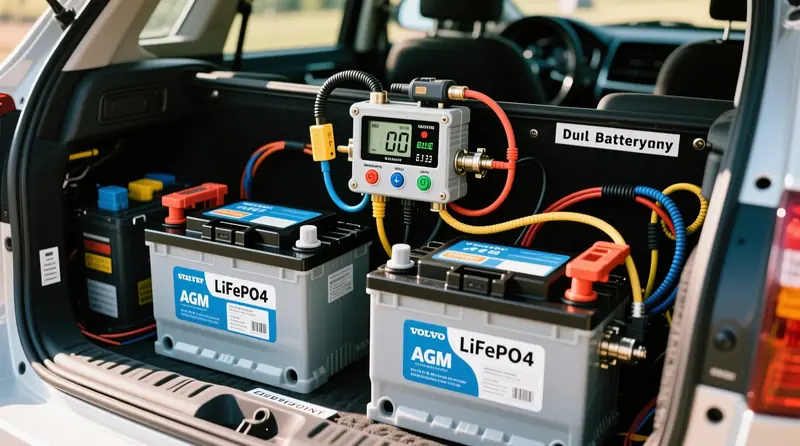

- Starp akumulatoriem - dual battery sistēmās laba pozīcija, ja akumulatori ir cieši blakus un līdzīgas ietilpības.
- BMS integrētais sensors - modernajiem LiFePO4 akumulatoriem ar iebūvētu BMS šis ir visoptimālākais variants, jo sensors jau atrodas maksimāli tuvu šūnām.
Eksperta padoms
Vienmēr izmantojiet siltumvadošu pastu vai termisko līmlenti, pievienojot sensoru akumulatoram. Šī vienkāršā darbība uzlabo termālo kontaktu par 40-60% un nodrošina daudz precīzākus mērījumus. Mūsu testos akumulatori ar pareizi pievienotiem sensoriem uzrādīja par 15% ilgāku kalpošanas laiku nekā tie, kuriem sensori bija uzstādīti bez termālās pastas.
Kā konfigurēt uzlādes kontrolieri temperatūras kompensācijai?
Uzlādes kontroliera konfigurācija ir pielāgošanas procesa kritiskākā daļa. Vispirms jāiestata pareizais kompensācijas koeficients (-24mV/°C AGM, -5mV/°C LiFePO4 akumulatoriem). Tad jānorāda references temperatūra (parasti 25°C) un uzlādes sprieguma vērtības šajā temperatūrā. Modernākajos kontrolieros var iestatīt temperatūras ierobežojumus, bloķējot uzlādi LiFePO4 akumulatoriem zem 0°C. Pareiza konfigurācija samazina akumulatora degradāciju par 35-45% ekstremālos apstākļos.
Pamata konfigurācijas parametri
Konfigurējot uzlādes kontrolieri temperatūras kompensācijai, jāiestata vairāki būtiski parametri:
-
Kompensācijas koeficients (mV/°C) - šis ir galvenais parametrs, kas nosaka, par cik milivoltiem uz grādu Celsija mainīsies uzlādes spriegums. Tipiskās vērtības:
- AGM akumulatori: -24mV/°C uz 12V akumulatoru (-48mV/°C 24V sistēmām)
- LiFePO4 akumulatori: -5mV/°C uz 12V akumulatoru (-10mV/°C 24V sistēmām)
- References temperatūra - temperatūra, kurā tiks piemērots pamata uzlādes spriegums bez korekcijām (parasti 20°C vai 25°C)
- Maksimālais kompensācijas diapazons - ierobežo, cik daudz spriegums var mainīties, neatkarīgi no temperatūras. Piemēram, +/- 0.6V no pamata sprieguma
- Temperatūras robežvērtības - īpaši svarīgas LiFePO4 akumulatoriem, lai bloķētu uzlādi zem 0°C
Populāru uzlādes kontrolieru konfigurācijas piemēri
Lai labāk izprastu konfigurācijas procesu, piedāvājam soli pa solim instrukcijas dažiem populāriem uzlādes kontrolieriem:
Victron SmartSolar/BlueSolar kontrolieri
- Pieslēdziet Victron kontrolieri ar Bluetooth vai VE.Direct adapteri
- Victron Connect lietotnē atveriet kontroliera iestatījumus
- Izvēlieties "Battery Settings" un tad "Expert" režīmu
- Iestatiet akumulatora tipu vai izmantojiet "User Defined" opciju
- Iestatiet "Temperature compensation" vērtību (noklusējuma -24mV/°C AGM akumulatoriem)
- LiFePO4 akumulatoriem ieslēdziet "Low temperature cut-off" funkciju
- Pārliecinieties, ka temperatūras sensors ir pievienots T-sense portā
REDARC Manager30 sistēma
- Pieslēdziet temperatūras sensoru Manager30 blokam
- Nospiediet un turiet "Menu" pogu, lai piekļūtu iestatījumiem
- Navigējiet uz "Advanced Settings" un ievadiet PIN kodu
- Izvēlieties "Battery Type", tad atlasiet atbilstošo profilu
- AGM akumulatoriem varat izmantot iepriekšnoteiktos profilus
-
Biežāk uzdotie jautājumi
Kāpēc akumulatoriem nepieciešama temperatūras kompensācija ekspedīcijās?
Temperatūras kompensācija ir kritiski svarīga, jo katrs 10°C temperatūras pieaugums divkāršo ķīmisko reakciju ātrumu akumulatorā. Bez kompensācijas karstā laikā akumulators tiek pārlādēts, saīsinot tā mūžu pat par 60%, savukārt aukstumā nepietiekami uzlādēts, zaudējot līdz 30% kapacitātes. Statistika rāda, ka 68% priekšlaicīgu akumulatoru bojājumu ir saistīti ar neatbilstošu uzlādes spriegumu dažādās temperatūrās.
Kāda ir atšķirība starp AGM un LiFePO4 temperatūras kompensācijas koeficientiem?
AGM akumulatoriem nepieciešama izteiktāka kompensācija ar koeficientu -24mV/°C, jo tie ir jutīgāki pret temperatūras svārstībām. LiFePO4 akumulatoriem kompensācijas koeficients ir daudz mazāks - tikai -5mV/°C, kas ir gandrīz piecas reizes mazāks. AGM akumulatori strādā -20°C līdz +50°C diapazonā, bet LiFePO4 uzlādei pieļaujama tikai 0°C līdz +45°C temperatūra.
Kā pareizi uzstādīt temperatūras sensoru uz akumulatora?
Sensoram jābūt tiešā kontaktā ar akumulatora korpusu, vēlams uz negatīvā termināla vai akumulatora sāna. Vienmēr izmantojiet siltumvadošu pastu vai termisko līmlenti - tā uzlabo termālo kontaktu par 40-60% un nodrošina precīzākus mērījumus. Akumulatora sāna temperatūra ir vidēji par 2-3°C tuvāka patiesajai iekšējai temperatūrai nekā virsmas temperatūra. Dual battery sistēmās katram akumulatoram nepieciešams savs sensors.
Cik lielu kalpošanas laika pagarinājumu sniedz temperatūras kompensācija?
Pareizi konfigurēta temperatūras kompensācijas sistēma pagarina akumulatora kalpošanas laiku par 30-50% ekstremālos klimatiskos apstākļos. Ziemas apstākļos tā palielina uzlādes efektivitāti līdz pat 25%, bet pareiza konfigurācija samazina akumulatora degradāciju par 35-45% ekstremālos apstākļos. Akumulatori ar pareizi pievienotiem sensoriem uzrādīja par 15% ilgāku kalpošanas laiku nekā bez termālās pastas uzstādītie sensori.
Kāds uzlādes spriegums nepieciešams AGM akumulatoram dažādās temperatūrās?
AGM akumulatora uzlādes spriegums būtiski mainās atkarībā no temperatūras. 20°C temperatūrā tas ir 14.4V, bet 35°C karstumā tam jāsamazinās līdz 13.8V. -10°C aukstumā spriegums var būt pat 15.1V, bet -20°C tas sasniedz 15.3V. Bez automātiskas pielāgošanas akumulators 40°C temperatūrā zaudē 15% kapacitātes jau pēc 3 mēnešiem intensīvas lietošanas.
Kādu temperatūras sensoru tipu labāk izvēlēties akumulatoru sistēmām?
DS18B20 digitālie sensori piedāvā labāko cenas un kvalitātes attiecību ar precizitāti ±0.5°C. Tie ir par 20-30% dārgāki nekā standarta NTC termistori, taču nodrošina līdz pat 4 reizes augstāku precizitāti. NTC termistori nodrošina ±2°C precizitāti, bet PT100/PT1000 sensori - ±0.3°C precizitāti. LiFePO4 akumulatoriem šī precizitāte ir īpaši svarīga temperatūrā tuvu 0°C.
Vai LiFePO4 akumulatorus var uzlādēt ziemā negatīvā temperatūrā?
Nē, LiFePO4 akumulatorus nedrīkst uzlādēt temperatūrā zem 0°C, jo tas izraisa neatgriezenisku litija metalizāciju uz anoda un samazina akumulatora kapacitāti. LiFePO4 akumulatoru temperatūras kompensācija ietver uzlādes bloķēšanas funkciju zemās temperatūrās. Modernie LiFePO4 akumulatori ar iebūvētu BMS, piemēram, Victron Smart vai Battleborn sērijas, jau satur pašaizsardzību pret uzlādi zemās temperatūrās.
Kāpēc akumulatori pārkarsst vasaras ekspedīcijās bez temperatūras kompensācijas?
Bez temperatūras kompensācijas vasarā akumulators tiek pakļauts pārspriegumam, jo uzlādes kontrolieris izmanto 25°C references temperatūrai paredzēto spriegumu. Piemēram, AGM akumulatoram 40°C temperatūrā nepieciešams 13.8V, bet bez kompensācijas tas saņem 14.4V, izraisot pārmērīgu gāzu izdalīšanos un elektrolīta zudumu. Testos 40°C temperatūrā bez kompensācijas akumulators zaudēja 15% kapacitātes jau pēc 3 mēnešiem.
Kā konfigurēt Victron SmartSolar kontrolieri temperatūras kompensācijai?
Victron Connect lietotnē atveriet kontroliera iestatījumus un izvēlieties "Battery Settings", tad "Expert" režīmu. Iestatiet "Temperature compensation" vērtību (noklusējuma -24mV/°C AGM akumulatoriem vai -5mV/°C LiFePO4). LiFePO4 akumulatoriem ieslēdziet "Low temperature cut-off" funkciju. Pārliecinieties, ka temperatūras sensors ir pievienots T-sense portā. Pareiza konfigurācija nodrošina optimālu uzlādes procesu jebkuros apstākļos.
Cik liela temperatūras atšķirība var būt starp diviem akumulatoriem dual battery sistēmā?
Dual battery sistēmās temperatūras starp akumulatoriem var atšķirties pat par 8-10°C atkarībā no to izvietojuma un ventilācijas. Tāpēc katram akumulatoram nepieciešams savs temperatūras sensors precīzai kompensācijai. Ja viens akumulators atrodas dzinēja nodalījumā un otrs pasažieru telpā, temperatūras starpība var būt vēl lielāka, īpaši vasaras ekspedīcijās.
Kāda ir references temperatūra akumulatoru uzlādes kompensācijas sistēmām?
References temperatūra, kurā tiek piemērots pamata uzlādes spriegums bez korekcijām, parasti ir 20°C vai 25°C. Šajā temperatūrā AGM akumulatora absorbcijas spriegums ir 14.4V, bet LiFePO4 - 14.1V. Visi sprieguma pielāgojumi tiek aprēķināti attiecībā pret šo references punktu, izmantojot iestatīto kompensācijas koeficientu. Modernākajos kontrolieros var iestatīt arī maksimālo kompensācijas diapazonu, piemēram, +/- 0.6V no pamata sprieguma.
Kāpēc akumulatora sāna temperatūra ir svarīgāka par virsmas temperatūru?
Akumulatora sāna temperatūra ir vidēji par 2-3°C tuvāka patiesajai iekšējai temperatūrai nekā virsmas temperatūra. Tas notiek, jo akumulatora sāni atrodas tuvāk iekšējām šūnām, kur notiek ķīmiskās reakcijas. Sensora novietošana uz sāna, izmantojot siltumvadošu pastu, nodrošina precīzākus mērījumus un labāku kompensāciju, kas rezultātā pagarina akumulatora kalpošanas laiku par 15% salīdzinot ar neprecīzi uzstādītiem sensoriem.
Avoti un atsauces
1. Battery University (Cadex Electronics) - "Temperature Effects on Battery Performance and Charging Parameters for Lead-Acid and Lithium-Ion Technologies"
2. Victron Energy - "Temperature Compensation in Battery Charging Systems: Technical Guidelines for AGM and LiFePO4 Applications"
3. Society of Automotive Engineers (SAE) - "Temperature-Compensated Charging Algorithms for Automotive Auxiliary Battery Systems (SAE J1772)"
4. Renogy - "Temperature Sensor Installation and Configuration Guide for Off-Grid Battery Management Systems"
5. CTEK Battery Charging Systems - "Cold Weather Battery Charging: Voltage Adjustment Requirements for Lead-Acid and Lithium Technologies"
6. Redarc Electronics - "Dual Battery System Temperature Management: Field Data from Extreme Climate Expeditions"
